مقدمة
في مجال الاتصالات الميكانيكية ، على الرغم من أن مشبك خرطوم T-Bolt قد يبدو كمكون صغير ، إلا أنه يلعب دورًا مهمًا ولا غنى عنه. سواء كانت الأنظمة الميكانيكية المعقدة للسيارات ، أو شبكات خطوط الأنابيب الكبيرة في الإنتاج الصناعي ، أو الأدوات والمعدات الدقيقة المختلفة ، أصبحت مشبك خرطوم T -Bolt ، بتصميمها الفريد وأدائه الموثوق به ، جزءًا مهمًا في ضمان استقرار الاتصالات والتشغيل الآمن للأنظمة. سوف تتناقص هذه المقالة في جوانب مثل التعريف والأنواع الشائعة والمزايا المتميزة لمشبك خرطوم T-Bolt ، لمساعدتك في الحصول على فهم شامل لمكون الاتصال الميكانيكي الأساسي هذا.

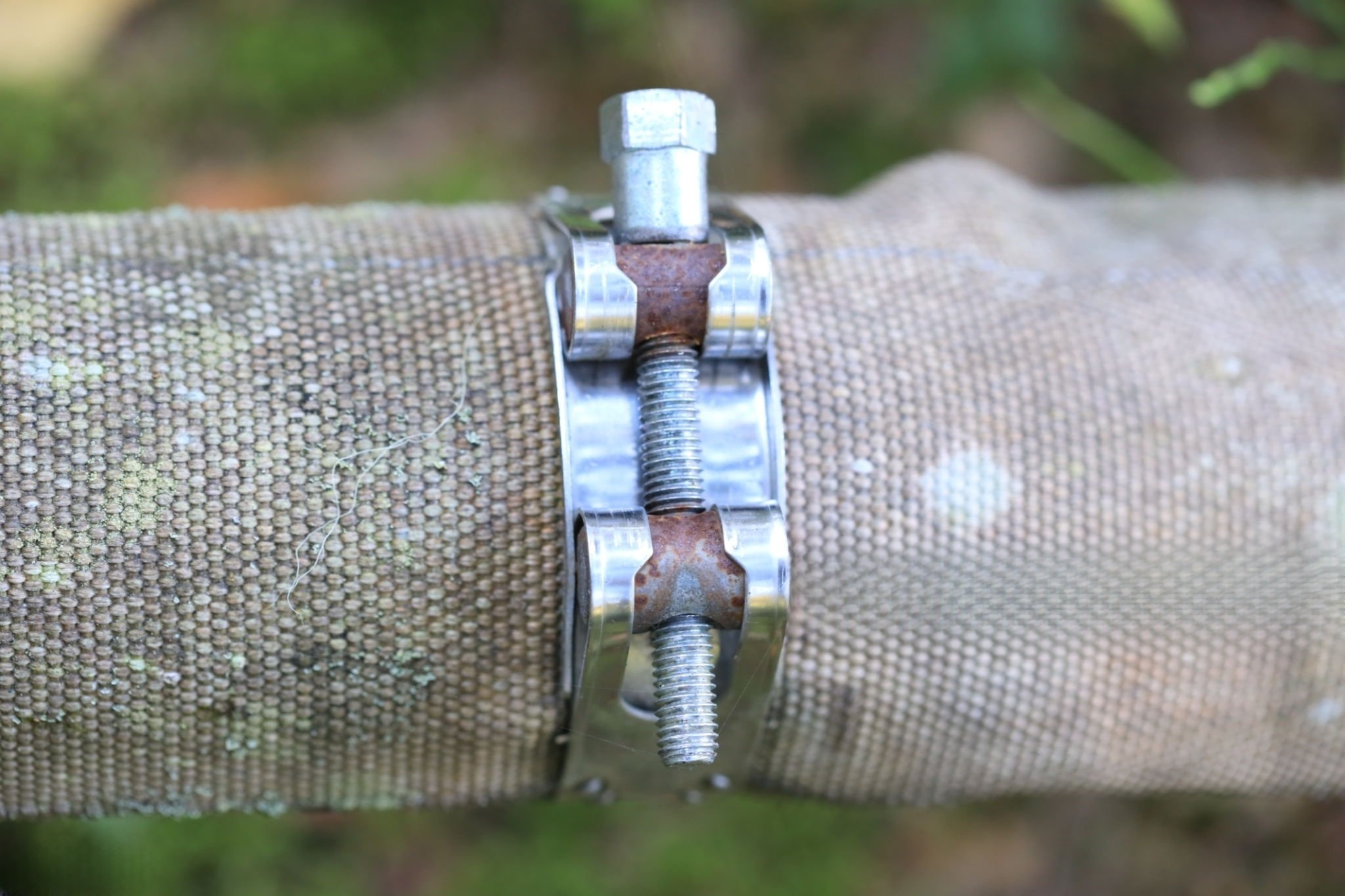

ما هو مشبك خرطوم T-Bolt؟
مشبك خرطوم T-Bolt هو مكون متعدد الاستخدامات يستخدم للتثبيت والاتصال. غالبًا ما يكون في شكل 't ' ويتألف بشكل أساسي من أجزاء مثل البراغي والمكسرات وشرائط الصلب. من الناحية الهيكلية ، من خلال تعاون الترباس والجوز ، عند تشديده ، يتم تشديد الشريط الفولاذي ، وبالتالي يسيطر بحزم الكائنات التي تحتاج إلى توصيلها أو إصلاحها. ويستند مبدأ العمل على قوة الاحتكاك وقوة التثبيت. عن طريق ضبط ضيق الترباس ، يمكن التحكم في قوة التثبيت من المشبك على الكائن. تختلف أنواع مختلفة من مشابك خرطوم T-Bolt في الحجم والمواد والتطبيق. من حيث الحجم ، هناك مواصفات متعددة متاحة لتناسب الأنابيب أو المكونات بأقطار مختلفة. من حيث المواد ، تشمل تلك الشائعة الفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، إلخ.
الأنواع الشائعة من مشابك خرطوم t-bolt
1. مشبك خرطوم T-Bolt العادي
هذا هو النوع الأساسي من مشبك خرطوم T-bolt ، ويتألف بشكل أساسي من حزام فولاذي ، ومساع ، والجوز. في السوق ، عادة ما تعتمد الأشرطة الفولاذية لهذا النوع من المشبك 201 أو 304 مواد من الفولاذ المقاوم للصدأ. قضبان المسمار مصنوعة في الغالب من الفولاذ المقاوم للصدأ أو الحديد المجلفن. قضبان العازمة أكثر شيوعًا ، لكن القضبان المستقيمة متوفرة أيضًا ، والتي يمكن أن تلبي متطلبات مساحات التثبيت المختلفة. وهي مناسبة للمعدات الميكانيكية العادية وسيناريوهات اتصال خطوط الأنابيب التقليدية. عندما لا تكون متطلبات الاتصال صارمة بشكل خاص ، يمكنها ربط المكونات اقتصاديًا وكفاءة. على سبيل المثال ، عند توصيل قنوات التهوية العادية ، يمكن أن يؤدي استخدام المشبك العادي من النوع T إلى تلبية الاحتياجات. لديها تكلفة منخفضة نسبيا وهي مريحة للتثبيت.
2. T-Bolt Spring Clamp
على أساس المشبك العادي من النوع T ، تتم إضافة نابض حديدي مجلفن. تصميم الربيع الحلزوني هو ميزة رائعة ، وهذا التصميم يمنح المشبك بوظيفة تعويض الحمل الذاتي (ضغط ثابت). عندما يخضع خط الأنابيب المتصلة للتغيرات الأبعاد بسبب تقلبات درجة الحرارة ، يمكن أن يعدل الربيع تلقائيًا قوة التثبيت ، مما يزيد من عزم الدوران ويحسن مقاومته الالتوائية ، وبالتالي منع تشوهات وتسريبات. على سبيل المثال ، في أنظمة التهوية والتبريد من الشاحنات الثقيلة ، يمكن أن يضمن مشبك الربيع من النوع T - اتصالًا ضيقًا بالخراطيم. حتى عندما تتغير درجة حرارة المحرك بشكل متكرر ، يمكن أن تحافظ على حالة ختم جيدة وضمان التشغيل الطبيعي للنظام.
3. مشبك الربيع الثقيل T-Bolt
وهي مجهزة بربيع شاق. بالمقارنة مع مشبك الربيع الثقيل T-Bolt ، فإنه يتمتع بقوة أعلى. يحتوي زنبرك الشاق على حشتين ، ويصل قطر الربيع إلى 20 مم ، مما قد يوفر قوة تثبيت قوية ومستقرة. إنه مناسب للمناسبات ذات المتطلبات العالية للغاية لقوة الاتصال والاستقرار ، مثل اتصالات خطوط الأنابيب لمحركات السفن الكبيرة الحجم وخطوط الأنابيب في المعدات الكيميائية الكبيرة التي تحمل الضغط العالي والاهتزازات القوية. في هذه السيناريوهات ، يمكن أن يضمن مشبك T -Bolt الثقيل للينابيع ، مع خصائص قوته العالية ، المدى الطويل والموثوق لقطع غيار الاتصال في ظل ظروف العمل القاسية ، مما يقلل من مخاطر الصيانة والفشل.
المزايا المتميزة لمشابك خرطوم T-Bolt
1. تحسين التصميم يحسن الكفاءة: تم تصميم مسامير مشابك خرطوم T-Bolt خصيصًا لدمج المساحة بشكل عبقري. يأخذون تماما في الاعتبار متطلبات التشغيل الفعلية. سواء كان داخل جهاز ضيق أو في تخطيط خط أنابيب كثيف ، فمن المريح تشديد البراغي وتخفيفها.
2. Spiral Spring يعزز الأداء: تعتمد مشبك الربيع من النوع T ومشبك الربيع الشاق T-type تصميمًا رائعًا للينابيع ، مما يعزز بشكل كبير أداء المشبك. عندما يتعرض مشبك الزنبرك من النوع T لقوى خارجية أو تغييرات في درجة الحرارة ، يمكن أن ينتج كمية معينة من التشوه المرن ، وبالتالي توفير قوة تثبيت مستمرة ومستقرة. يحسن هذا التصميم أيضًا مقاومته الالتوائية ويمتد حياته الخدمية.
3. تصميم الجسر العائم يحمي تجهيزات الأنابيب: تصميم الجسر العائم لمشبك خرطوم T-Bolt هو مفتاح حماية سلامة تجهيزات الأنابيب الثابتة. يشبه تصميم الجسر العائم لمشبك خرطوم T-Bolt طبقة عازلة لتجهيزات الأنابيب. أثناء التثبيت ، يمكن أن يوزع بنية الجسر العائمة بالتساوي ضغط المشبك على تجهيزات الأنابيب ، وتجنب الأضرار التي لحقت تجهيزات الأنابيب الناتجة عن الضغط المحلي المفرط وزيادة حماية السلامة السطحية والهيكلية لتجهيزات الأنابيب.
كيفية اختيار مشبك T المناسب
لتحديد مشبك خرطوم T-Bolt مناسب ، من الضروري النظر في عوامل متعددة بشكل شامل لضمان أن المشبك المختار يفي بمتطلبات التطبيق الفعلية ويضمن اتصالًا مستقرًا وفعالًا.
1. سيناريوهات التطبيق: أنواع مختلفة من مشابك خرطوم T-Bolt لها قوى تثبيت مختلفة ، وتفرض سيناريوهات التطبيق المختلفة متطلبات أداء متنوعة على مشابك خرطوم T-Bolt. بالنسبة لمتطلبات القوة المنخفضة ، تكون مشابك خرطوم T -Bolt العادية كافية ، في حين أن هناك حاجة إلى مشبك زنبرك من النوع T -type أو حتى من النوع T -type الثقيل. يجب اختيار نوع مشبك خرطوم الترباس T - وفقًا لمتطلبات قوة التثبيت المحددة لسيناريوهات مختلفة.
2. المواد: تشمل المواد الشائعة لمشبك خرطوم T-Bolt الفولاذ المقاوم للصدأ والصلب الكربوني. مواد الفولاذ المقاوم للصدأ (مثل 201 من الفولاذ المقاوم للصدأ و 304 من الفولاذ المقاوم للصدأ) لديها مقاومة جيدة للتآكل ولديها مزايا واضحة في البيئات الرطبة أو تلك التي لديها خطر التآكل الكيميائي. تتمتع مواد الصلب الكربوني بتكلفة منخفضة نسبيًا وهي مناسبة للبيئات الصناعية العادية التي تكون جافة نسبيًا ولها متطلبات منخفضة لمقاومة التآكل.
3. مواصفات الحجم: قياس قطر الأنبوب أو حجم المكون المراد توصيله بدقة هو مفتاح اختيار مشبك خرطوم T-Bolt مناسب. إذا كان المشبك كبيرًا جدًا ، فسيؤدي ذلك إلى اتصال فضفاض ، مما قد يتسبب في مشاكل مثل التسريبات والرخوة. إذا كان صغيرًا جدًا ، فقد يضر بتركيب الأنابيب. عند تثبيت الأنابيب ، يجب قياس القطر الخارجي للأنبوب بدقة أولاً ، ثم يجب تحديد منتج مناسب وفقًا لجدول المواصفات لمشبك خرطوم T-Bolt.
خاتمة
باختصار ، تعتبر مشابك خرطوم T-Bolt ضرورية في الاتصالات الميكانيكية. مجموعة متنوعة من أنواعها ، من الخدمة العادية إلى الربيع - مجهزة وثقيلة - تلبي احتياجات مختلفة. مع مزايا مثل التصميم الأمثل ، والأداء المحسن من Spiral Springs ، وتصميمات الجسر العائمة الواقية ، فإنها تضمن اتصالات موثوقة.
مصنوعة من 304 من الفولاذ المقاوم للصدأ ، مما يضمن مقاومة التآكل الممتازة والمتانة. سواء كنت بحاجة إلى مشبك منتظم للاستخدام اليومي ، أو مشبك الربيع المناسب للبيئات القاسية ، أو المشبك الثقيل للظروف القصوى ، يمكننا تلبية متطلباتك. بالإضافة إلى ذلك ، يمكننا تطوير قوالب وفقًا لاحتياجاتك وتخصيص مشابك خرطوم T-Bolt بأحجام مختلفة لتوفير ملاءمة مثالية لمكوناتك. اختر مشابك خرطوم T -Bolt الخاصة بنا للاستمتاع بالاتصالات الآمنة والدائمة وتجربة مجانية للقلق. الجميع مرحب بهم للاتصال بنا.
