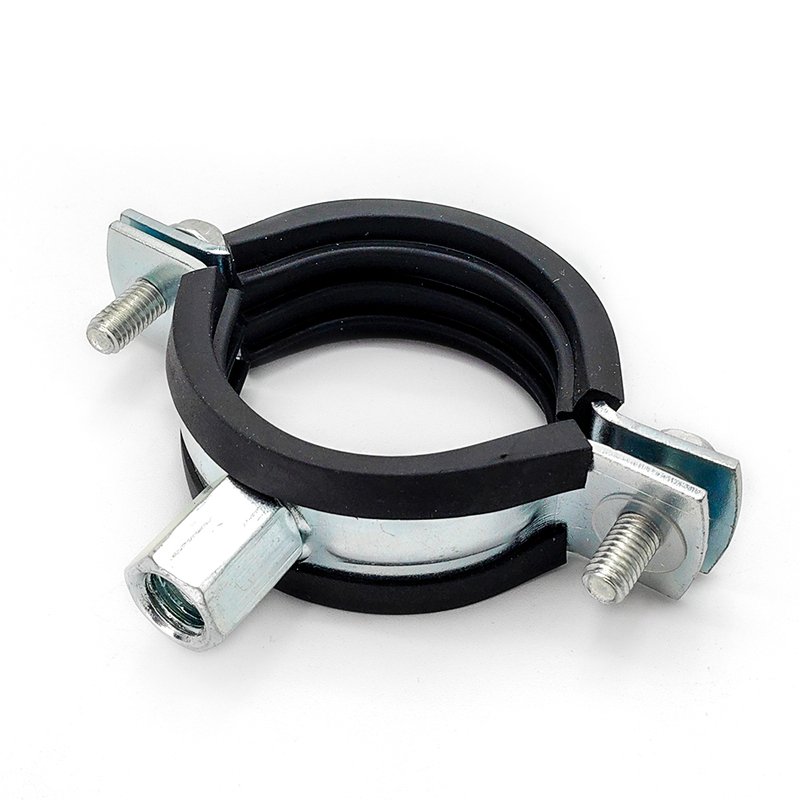

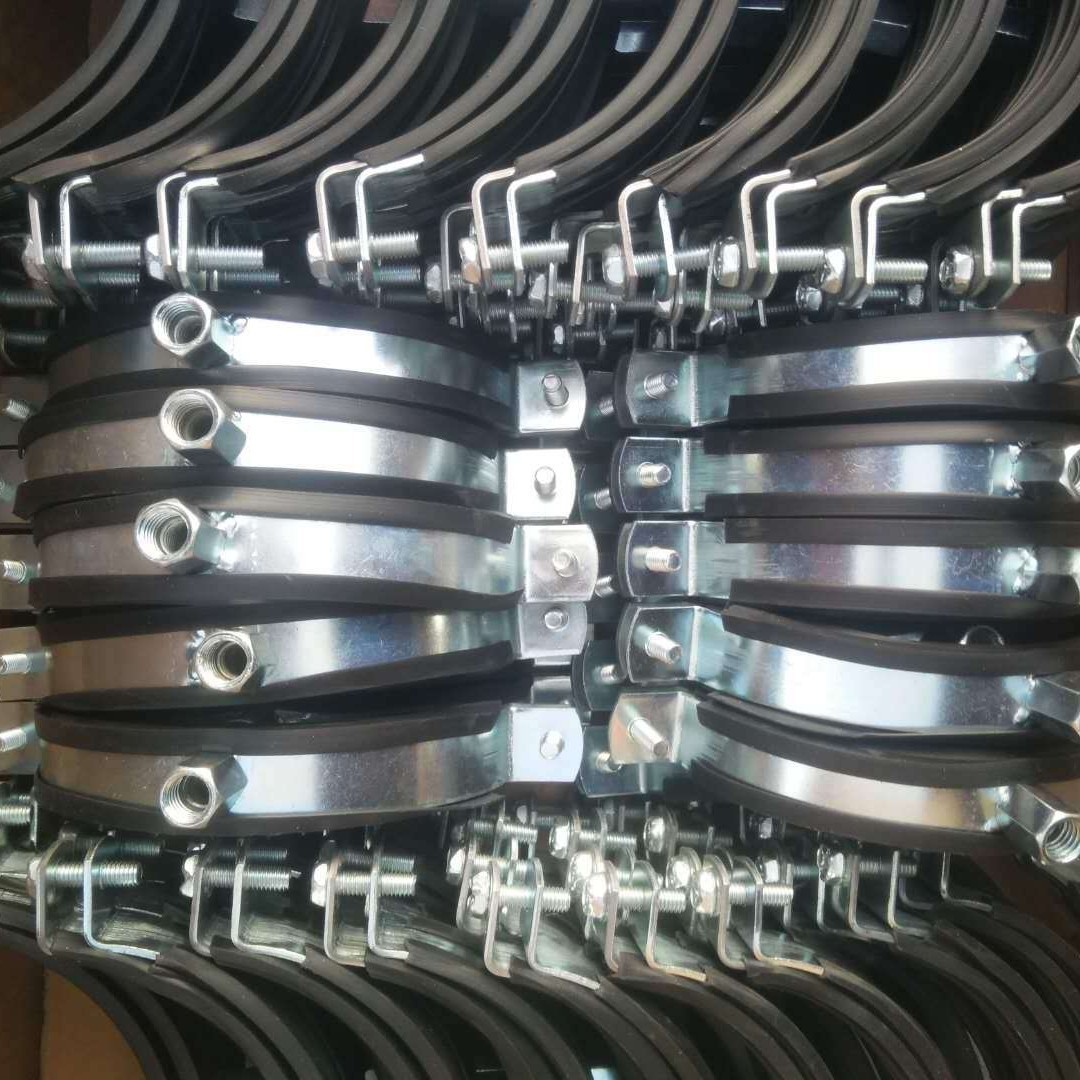

مشبك أنابيب شديد التحمل بالمطاط M8 / M10
| تم تصميم مشبك الأنابيب المبطن بالمطاط عالي التحمل لتثبيت الأنابيب حيث لا يمكن تجاهل الضوضاء والاهتزاز والحركة. يمنح الجسم الفولاذي القوة الأساسية، وتساعد الحشوة المطاطية EPDM على تقليل الصوت والاهتزاز الصغير الناتج عن الأنابيب، خاصة في خطوط التدفئة والتهوية وتكييف الهواء (HVAC)، وأنظمة السباكة، وإطارات المعدات. نحن نستخدم تصميمًا ثنائي اللولب حتى تتمكن من ضبط المشبك بشكل متساوٍ على القطر الخارجي الحقيقي للأنبوب. توفر مجموعة صامولة M8/M10 المزيد من خيارات التثبيت بقضبان ملولبة أو براغي مسمارية، وهو أمر مفيد في الموقع عندما لا تكون ظروف التثبيت ثابتة. في YDCT، نقوم بشكل أساسي بتوفير الأحجام القياسية لأنواع الأنابيب الشائعة، ولكن بالنسبة لأوامر المشاريع، لا يزال بإمكاننا ضبط سمك الشريط أو المظهر الجانبي المطاطي أو نوع الصمولة بناءً على كيفية استخدام المشبك فعليًا. | |||||||||
مشبك أنابيب مبطن بالمطاط عالي التحمل لتثبيت الأنابيب مع تقليل الصوت
تم تصميم هذا المشبك للحالات التي يجب فيها تثبيت الأنابيب بشكل آمن ولكنها تحتاج أيضًا إلى عزل الصوت. في العديد من المباني والمنشآت الصناعية، لا تأتي الضوضاء من الأنبوب نفسه، ولكن من الاهتزازات المنقولة إلى الجدران أو الأقواس أو الإطارات. يضع مشبك الأنبوب المبطن بالمطاط مدخل EPDM بين الأنبوب والشريط الفولاذي. يساعد هذا في تقليل الاهتزاز وتجنب الاتصال المباشر بالمعادن، وهو أمر مهم للتحكم في الصوت وتقليل تآكل التلامس بمرور الوقت. إنه مناسب للمباني المنزلية والمشاريع الصناعية حيث يتم أخذ متطلبات عزل الصوت DIN 4109 في الاعتبار.

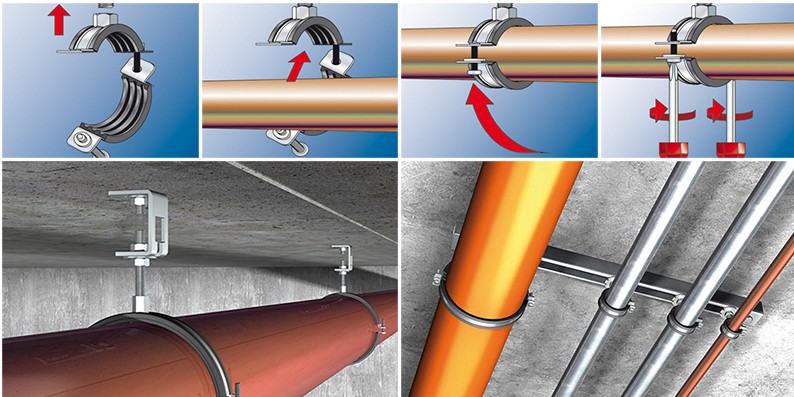

هيكل ثنائي اللولب وفوائد التثبيت الحقيقية
الهيكل ذو المسمارين ليس فقط من أجل القوة. يسمح للمشبك بالفتح على نطاق أوسع والتكيف بشكل أفضل مع الأقطار الخارجية للأنبوب المختلفة. في التثبيت الحقيقي، لا تكون الأنابيب دائمًا مستديرة تمامًا أو بنفس حجم الرسم تمامًا. يساعدك البرغيان على الضبط بشكل متساوٍ وتقليل الضغط على جانب واحد.
بالمقارنة مع المشابك الخفيفة أحادية اللولب، فإن هذا التصميم مناسب أكثر لنطاقات التحميل الخفيفة إلى المتوسطة، وفي بعض الأحجام يمكنه التعامل مع الأحمال الأعلى عند تثبيته بشكل صحيح. كما أن زاوية الفتح الواسعة تجعل التثبيت أسهل عندما تكون المساحة محدودة.

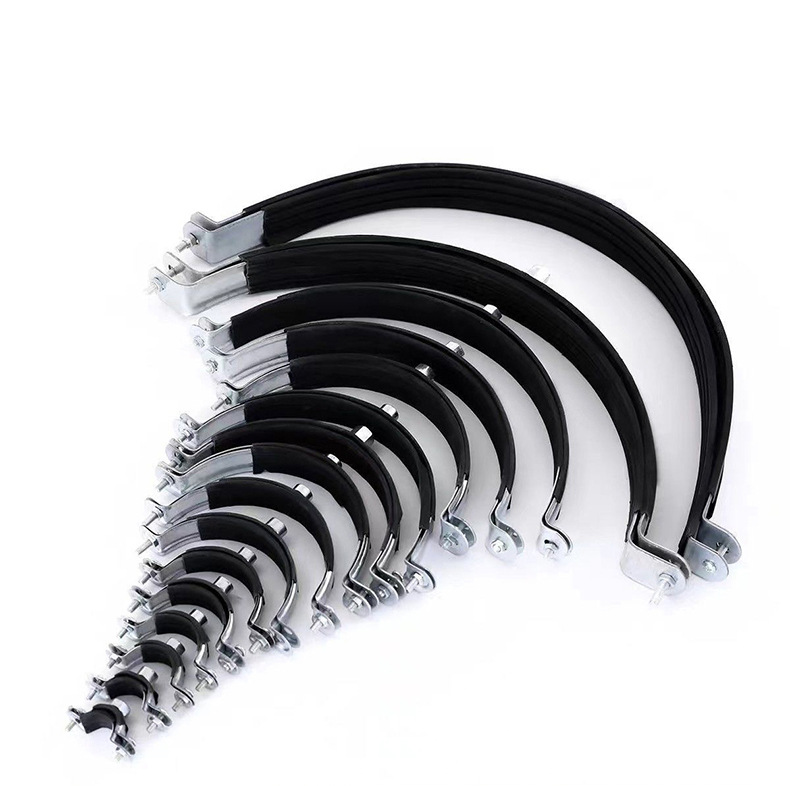

| مقاس | د (مم) | بوصة | أ * ب (مم) | س * ل | جهاز كمبيوتر شخصى / صندوق |
| 15 | 12 - 15 | 1/4' | 20*2.0 | م6*15 | 50 |
| 18 | 15 - 19 | 3/8' | 20*2.0 | م6*15 | 50 |
| 22 | 20 - 25 | 1/2' | 20*2.0 | م6*15 | 50 |
| 28 | 26 - 30 | 3/4' | 20*2.0 | م6*15 | 50 |
| 35 | 32 - 36 | 1' | 20*2.0 | م6*15 | 50 |
| 40 | 38 - 43 | 1-1/4' | 20*2.0 | م6*15 | 50 |
| 48 | 47 - 51 | 1-1/2' | 20*2.0 | م6*15 | 50 |
| 54 | 53 - 58 | – | 20*2.0 | م6*20 | 50 |
| 60 | 60 - 64 | 2 ' | 20*2.0 | م6*20 | 50 |
| 66 | 63 - 69 | – | 20*2.0 | م6*20 | 50 |
| 70 | 68 - 72 | – | 20*2.0 | م6*20 | 50 |
| 75 | 75 - 80 | 2-1/2' | 20*2.0 | م6*20 | 50 |
| 80 | 81 - 86 | – | 20*2.0 | م6*20 | 50 |
| 90 | 87 - 92 | 3 ' | 20*2.0 | م6*20 | 50 |
| 102 | 99 - 105 | 3-1/2' | 20*2.0 | م6*20 | 50 |
| 110 | 107 - 112 | – | 20*2.0 | م6*20 | 50 |
| 115 | 113 - 118 | 4 ' | 20*2.0 | م6*20 | 25 |
| 125 | 125 - 130 | – | 20*2.0 | م6*20 | 25 |
| 140 | 138 - 142 | 5 ' | 20*2.0 | م6*20 | 25 |
| 160 | 158 - 162 | – | 20*2.0 | م6*20 | 25 |
| 166 | 159 - 166 | 6 ' | 20*2.0 | م6*20 | 25 |
| 200 | 199 - 210 | – | 20*2.0 | م6*20 | 25 |
| 220 | 215 - 226 | 8 ' | 20*2.0 | م6*20 | 25 |
| 250 | 247 – 252 | – | 20*2.0 | م6*20 | 25 |
| 315 | 313 - 317 | – | 20*2.0 | م6*20 | 25 |

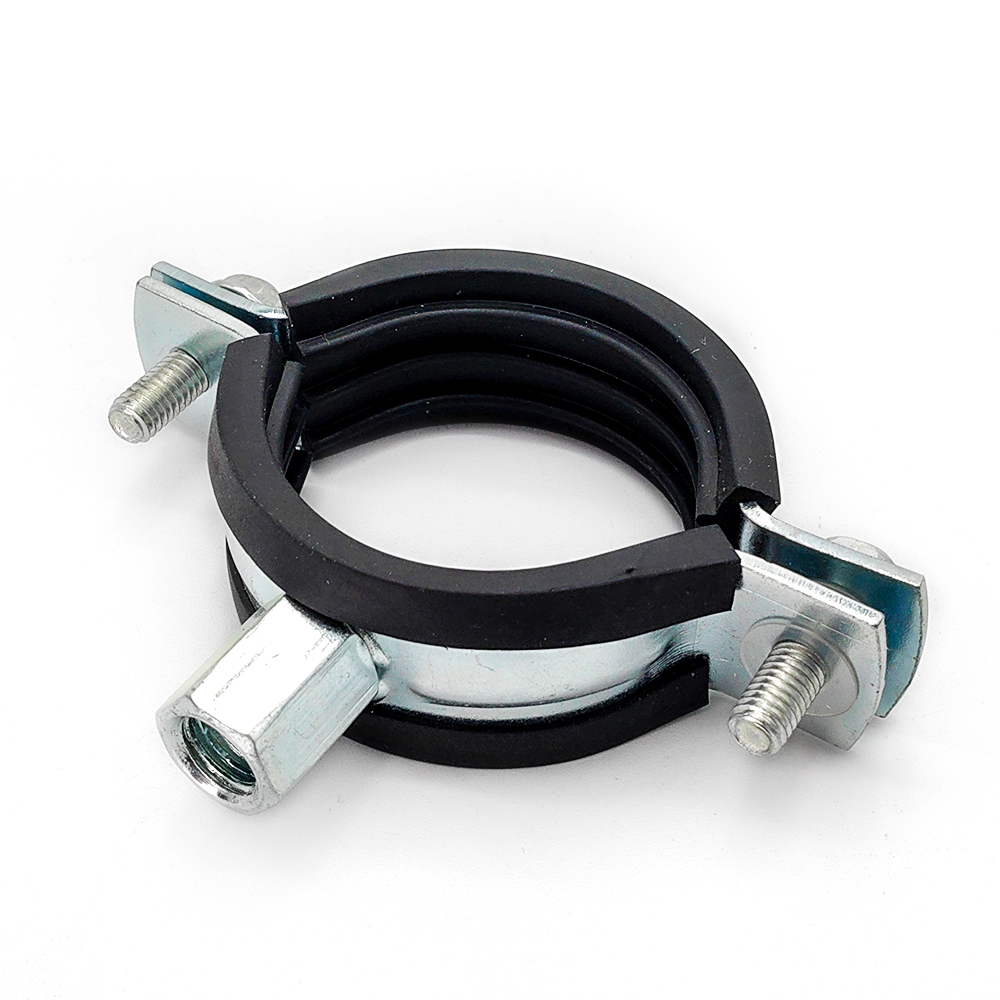

قطاع الصلب، وطلاء الزنك، وماذا يعني في الاستخدام
جسم المشبك مصنوع من الفولاذ الكربوني مع سطح مطلي بالزنك. بالنسبة لمجموعة المنتجات هذه، نستخدم مواد شريطية أوسع وأكثر سمكًا من مشابك الإضاءة الشائعة. في الأحجام الأكبر، يزيد سمك الشريط، مما يساعد على تحسين سعة التحميل وقوة التحمل على المدى الطويل.
يتم اختيار طلاء الزنك للبيئات الداخلية وشبه الداخلية. إنه ليس حلاً للتآكل الشديد في الهواء الطلق، ولكن بالنسبة للغرف الميكانيكية القياسية والمباني وتركيبات المعدات، فهو خيار عملي ومتوازن من حيث التكلفة.

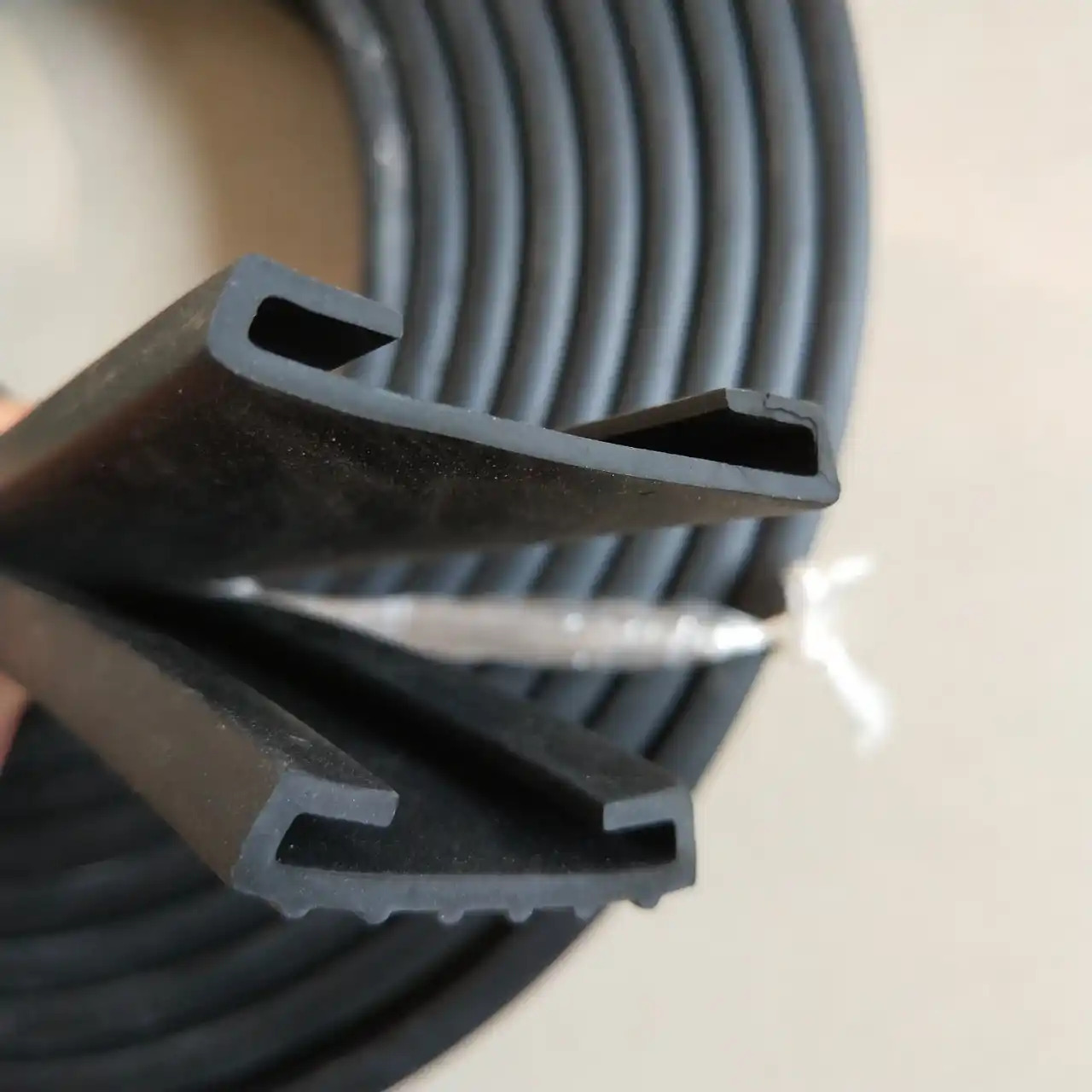

إدراج المطاط EPDM والتحكم في الضوضاء
إن المظهر المطاطي EPDM خالٍ من السيليكون ومصمم للسماح للأنبوب بالانزلاق قليلاً أثناء التثبيت دون تمزيق المطاط. بمجرد تثبيته، فإنه يوفر عزل الصوت وتخميد الاهتزاز أثناء التشغيل.
يتراوح نطاق درجة الحرارة تقريبًا من -50 درجة مئوية إلى +110 درجة مئوية، وهو ما يغطي معظم أنظمة التدفئة والتهوية وأنظمة الأنابيب الصناعية العامة. المطاط هو جزء من التآكل بطبيعته. في الأنظمة ذات الاهتزازات القوية المستمرة أو الحرارة العالية، يجب مراعاة تقادم المطاط أثناء تصميم النظام.
التعليمات
Q1: هل يمكنني استخدام مشابك الخرطوم المطاطية هذه في الهواء الطلق؟
يمكن استخدامه في المناطق شبه الخارجية أو المغطاة. بالنسبة للتعرض الخارجي طويل الأمد، فإن طلاء الزنك له حدود. نقترح عادةً فحص المشابك المصنوعة من الفولاذ المقاوم للصدأ إذا كان التآكل هو مصدر القلق الرئيسي.
Q2: ما هو الفرق بين الجوز المختلط M8 وM8/M10؟
M8 هو حجم ثابت. يمنحك الجوز المختلط M8/M10 مرونة أكبر في التثبيت في الموقع، خاصة بالنسبة للأقواس المختلفة أو القضبان الملولبة.
س3: هل المطاط قابل للاستبدال؟
لا، المطاط مربوط داخل المشبك. هذا التصميم مخصص للتثبيت المستقر، وليس للتفكيك المتكرر.
Q4: هل يمكنك تخصيص المطاط أو التعبئة بعلامتنا التجارية؟
نعم، لأوامر مستقرة. يمكننا مناقشة مواصفات المطاط ووضع العلامات وتفاصيل التعبئة قبل الإنتاج.
