في نظام العادم، غالبًا ما لا تكون قارنة التوصيل المرنة للعادم هي الجزء الذي تنظر إليه في البداية. يمكنك إيلاء المزيد من الاهتمام لقطر الأنبوب، أو تصميم كاتم الصوت، أو ما إذا كانت المادة من الفولاذ المقاوم للصدأ. لكن في الاستخدام الحقيقي، العديد من حالات فشل العادم المبكرة تبدأ فعليًا من هذا القسم المرن الصغير.
إذا كنت تقارن بين منتجات مختلفة من قارنات التوصيل المرنة للعادم ، أو كنت مترددًا بين العديد من صفحات المنتجات المتشابهة وبأسعار متقاربة، فهذه المقالة ليست مكتوبة لإخبارك أي منها هو 'الأفضل'. لقد تمت كتابته لمساعدتك على فهم الاختيارات التي ستؤثر بشكل مباشر على المدة التي يمكن أن يستمر فيها نظام العادم بأكمله.
لماذا تؤثر قارنة التوصيل المرنة للعادم على العمر الإجمالي لنظام العادم
لا يتم استخدام قارنة التوصيل المرنة للعادم لتوصيل أنبوبين فقط. إن دورها الحقيقي في النظام يشبه إلى حد كبير مخزنًا مؤقتًا طويل المدى. أثناء تشغيل السيارة، يكون عادم القارنة المرنة دائمًا تحت ثلاثة أنواع من الحمل: اهتزاز المحرك المستمر، والتمدد الحراري والانكماش الناتج عن التسخين والتبريد، واختلال بسيط في تفاوتات التثبيت. قد لا يبدو كل واحد منهم جديًا، لكنهم يعملون معًا مرارًا وتكرارًا مع مرور الوقت.
عندما لا تتمكن قارنة التوصيل المرنة للعادم من امتصاص هذه الحركات بشكل صحيح، فإن الضغط سينتقل إلى أجزاء أكثر صلابة، مثل اللحامات الشفة، أو وجوه ختم الحشية، أو حتى أنبوب العادم نفسه. العديد من المشاكل التي تبدو مثل 'تسرب الحافة' أو 'اللحام المتصدع' هي في الواقع ناتجة عن الاختيار الخاطئ لعادم أداة التوصيل المرنة.
نوع الهيكل — الفرق الحقيقي بين قارنات التوصيل المرنة للعادم
عند اختيار قارنة التوصيل المرنة للعادم، غالبًا ما يحدد الهيكل عمر الخدمة قبل المادة. ويمكن تقسيم تصميمات قارنة التوصيل المرنة الشائعة تقريبًا إلى نوعين.

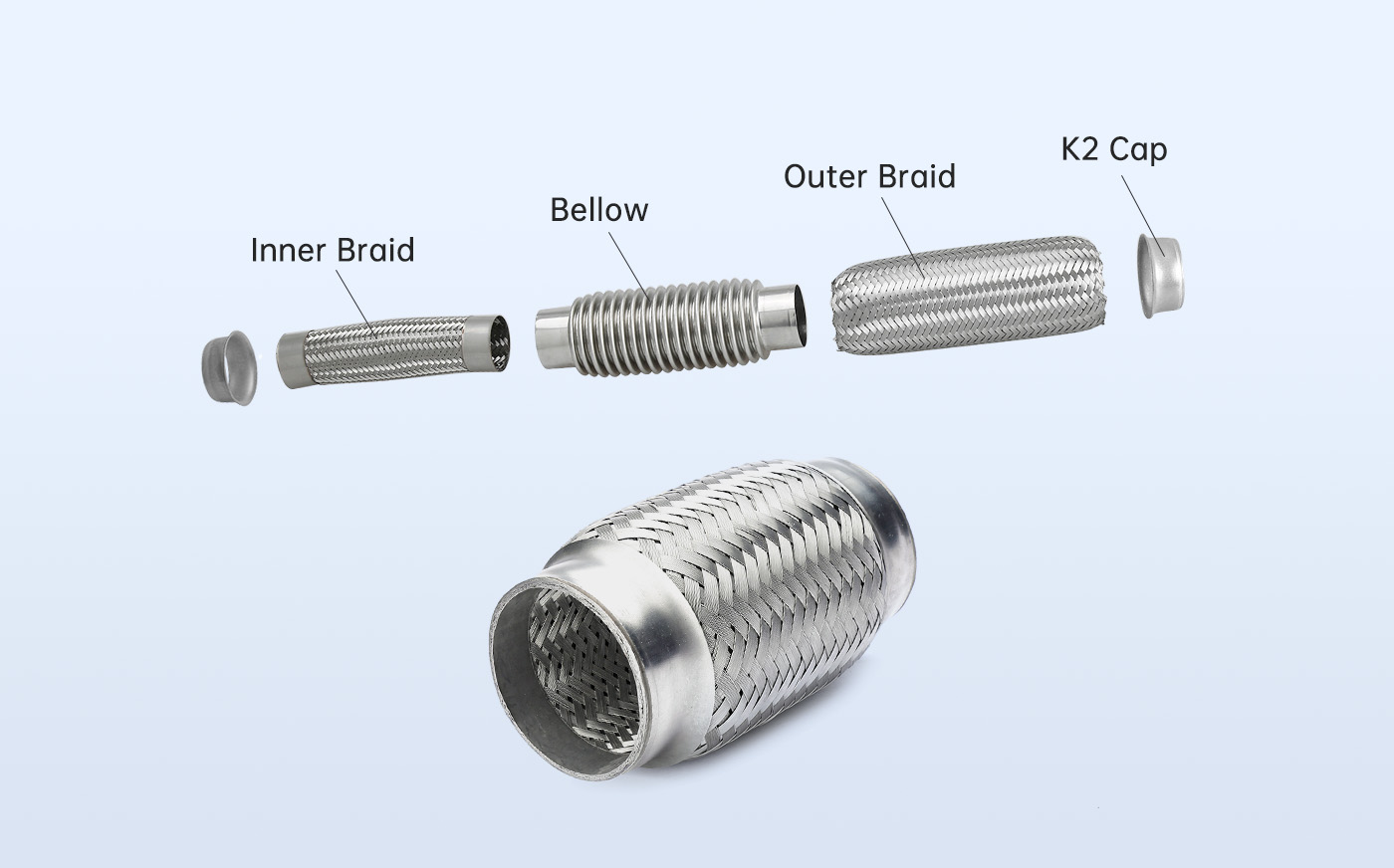

قارنة توصيل عادم جديلة داخلية مرنة
تستخدم قارنة التوصيل المرنة للعادم الداخلي طبقة مضفرة داخل المنفاخ لتحسين امتصاص الاهتزاز. هذا الهيكل صديق لاهتزاز المحرك ويساعد على تقليل انتقال الاهتزاز إلى نظام العادم السفلي. بالنسبة لسيارات الركاب ذات القيادة المتكررة والتوقف المستمر والمحركات ذات السحب الطبيعي، عادةً ما يوفر عادم التوصيل المرن الداخلي أداءً مستقرًا على المدى الطويل. ومع ذلك، فإن مقاومتها لدرجة الحرارة والضغط المرتفعين للغاية محدودة. إذا تم استخدامه خارج نطاق التصميم الخاص به، فسوف ينخفض عمر الخدمة بشكل واضح.

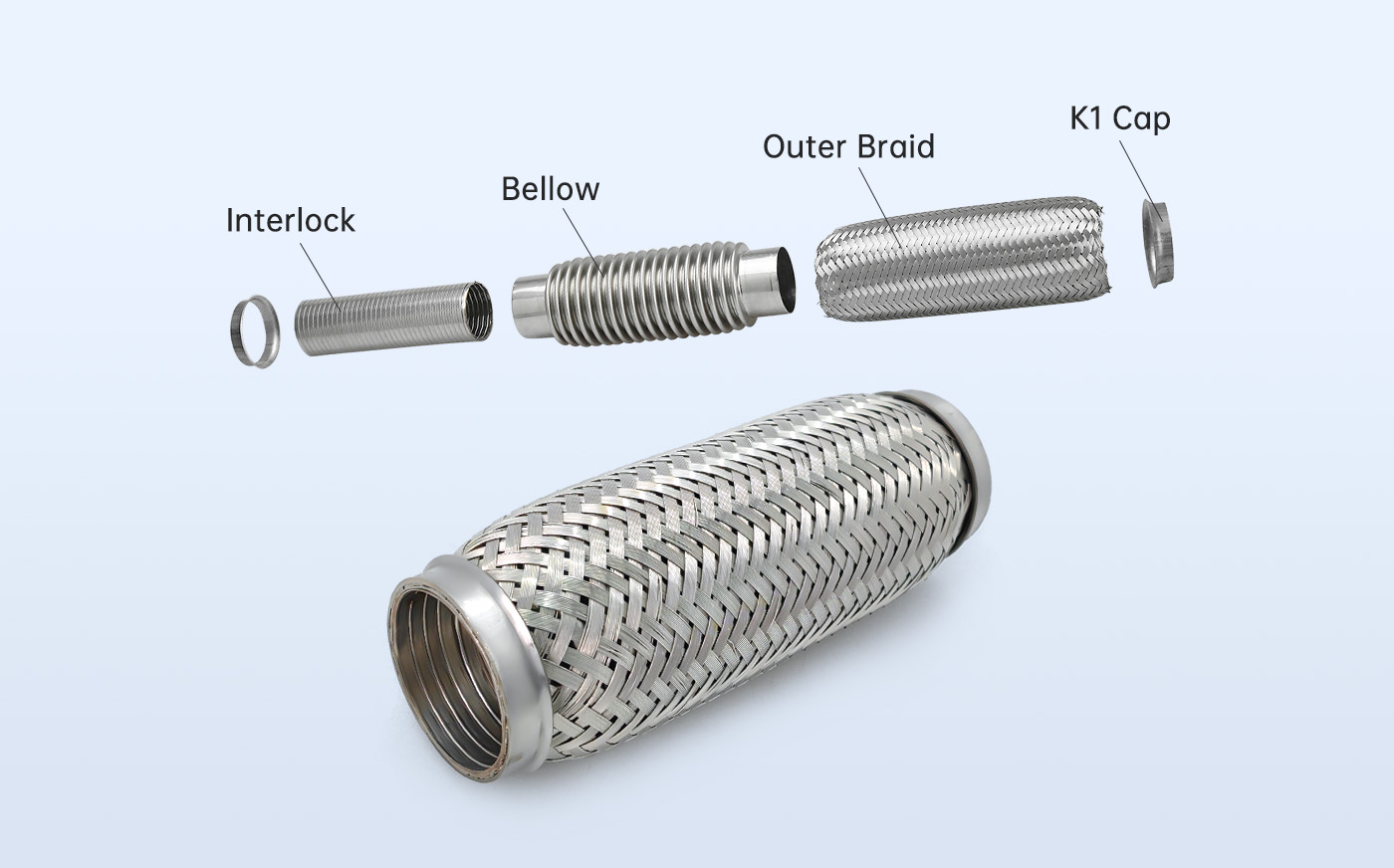

قارنة التوصيل المرنة للعادم الانترلوك
يستخدم هيكل التعشيق طبقة تعشيق معدنية للتعامل مع تدفق العادم الساخن وعالي السرعة. بالمقارنة مع الجديلة الداخلية، فهي تتمتع بمقاومة أفضل لدرجة الحرارة والضغط العاليين، وتقييد تدفق العادم أقل. يعد هذا النوع من قارنات التوصيل المرنة للعادم أكثر شيوعًا في المركبات ذات الشاحن التوربيني أو محركات الديزل أو التطبيقات الثقيلة. لكن الأقوى لا يعني دائمًا أنه أكثر ملاءمة. في الأنظمة التي يكون فيها التحكم في الاهتزاز أكثر أهمية، قد يؤدي الهيكل الصلب للغاية إلى زيادة التعب على الأجزاء الأخرى.
لماذا يسبب عدم تطابق الهيكل مشاكل أكثر من اختيار المواد
العديد من حالات الفشل لا تنتج عن مواد ضعيفة، ولكن عن طريق المطابقة الخاطئة. إن استخدام هيكل ذو درجة حرارة عالية في نظام يركز على الاهتزاز، أو استخدام هيكل ناعم في نظام الضغط العالي، سوف يجبر قارنة التوصيل المرنة للعادم على العمل خارج حالتها الطبيعية، مما يؤدي إلى فشل مبكر.
الحجم والمواصفات – كيفية اختيار القطر المناسب
عند البحث عن المنتجات، تعد قارنة التوصيل المرنة للعادم 2.5 و3 قارنة التوصيل المرنة للعادم هي الكلمات الرئيسية الأكثر شيوعًا. يغطي هذان الحجمان معظم سيارات الركاب والشاحنات الخفيفة. ولكن بالنسبة للمشروع، عليك أن تفكر في أكثر من مجرد القطر.
قارنة التوصيل المرنة للعادم مقاس 2.5 بوصة: الاختيار القياسي
تعتبر قارنة التوصيل مقاس 2.5 بوصة 'العمود الفقري' في هذه الصناعة. يتم استخدامه في ملايين المركبات.
أداء مستقر: هذا الحجم له تصميم ناضج جدًا. إنه يوفر توازنًا رائعًا بين المرونة والقوة.
التطبيق: الأفضل لمحركات 2.0 لتر إلى 3.0 لتر.
نصيحة من الشركة المصنعة: على الرغم من أنه جزء قياسي، نقترح التحقق من الطول الإجمالي. إذا كان المحرك يهتز كثيرًا، فيمكن أن تساعد قارنة التوصيل الأطول قليلاً مقاس 2.5 بوصة في امتصاص المزيد من الحركة وحماية نقاط اللحام.
قارنة التوصيل المرنة للعادم مقاس 3 بوصة: لتلبية احتياجات التدفق العالي
عادةً ما يكون الإصدار 3 بوصة مخصصًا للسيارات عالية الأداء أو شاحنات الديزل.
التدفق العالي: يسمح بمرور المزيد من غاز العادم، وهو أمر جيد للمحركات التوربينية.
القوة الهيكلية: نظرًا لأن الأنبوب مقاس 3 بوصات أوسع وأثقل، يجب أن تكون قارنة التوصيل المرنة قوية بما يكفي لدعم الوزن.
نصيحة الاختيار: بالنسبة للأنظمة مقاس 3 بوصات، غالبًا ما يكون استخدام Interlock (الجدار الحلزوني الداخلي) أفضل من الجديلة البسيطة. فهو يساعد على تدفق غاز العادم بشكل أكثر سلاسة دون اضطراب.
تشمل نطاقات القطر الداخلي الشائعة المستخدمة عمليًا ما يلي:
المعرف الاسمي (بوصة) | المكافئ المتري (مم) | القطر الخارجي (تقريبًا) | التطبيق النموذجي وقدرة التدفق | نصيحة التثبيت الموصى بها |
1 3/4 ' | 45 ملم | 48-50 ملم | السيارات المدمجة: محركات سعة 1.0 لتر - 1.4 لتر. تدفق منخفض. | تأكد من الحد الأدنى من التوقف لمنع السحب. |
2 ' | 51 ملم | 54-57 ملم | سيارات السيدان الاقتصادية: المعيار للمحركات ذات السحب الطبيعي سعة 1.6 لتر - 2.0 لتر. | تحقق من وجود الخلوص بالقرب من وعاء الزيت. |
2 1/4 ' | 57 ملم | 60-63 ملم | سيارات الدفع الرباعي/سيارات السيدان متوسطة الحجم: شائعة في المحركات سعة 2.4 لتر أو أنظمة العادم المزدوج. | مثالية لموازنة الضغط الخلفي والتدفق. |
2 1/2 ' | 63 ملم | 67-70 ملم | الركاب القياسيون ومحرك V6: حجم عالي الطلب للمحركات سعة 3.0 لتر+. | الأكثر مبيعًا: حجم الاستبدال الأكثر شيوعًا. |
3 ' | 76 ملم | 80-83 ملم | شاحنات الأداء والشاحنات الخفيفة: محركات توربينية وعوادم رياضية V8. | استخدم هيكل Interlock لتطبيقات التربو عالية الحرارة. |
3 1/2 ' | 89 ملم | 93-96 ملم | شاحنات الديزل الصغيرة: أقسام الأنابيب الهابطة الأولية لمحركات الديزل سعة 5.9 لتر/6.7 لتر. | يتطلب دعم جديلة مزدوجة شديدة التحمل. |
4 ' | 102 ملم | 106-110 ملم | الشاحنات التجارية: أنظمة العادم الصناعية وشبه الشاحنات الثقيلة. | ضمان اختراق اللحام عالي الجودة على الشفاه السميكة. |
نصيحة احترافية: قياس الاستبدال لا تقم فقط بقياس الأنبوب المرن نفسه! للحصول على الملاءمة المثالية، قم بقياس القطر الخارجي (OD) لأنبوب العادم الموجود لديك. يجب أن يتطابق القطر الداخلي (ID) للقارنة المرنة مع القطر الخارجي لأنبوب العادم الخاص بك للحصول على ملاءمة سلسة 'منزلقة' أو 'لحام بعقب'. اسمح دائمًا بطول إضافي قدره 1/2 بوصة لإزالة اللحام.
طريقة اتصال قارنة التوصيل المرنة للعادم - خيارات اللحام والشفة وعدم اللحام
في حالات الإصلاح والتعديل، يعد أنبوب إصلاح عادم اقتران الفلنجة المرن مصطلح بحث شائعًا جدًا. وهذا يعني عادة أن النظام لديه مشاكل بالفعل.
الحد الحقيقي لأنابيب إصلاح الفلنجة
تساعد الحافة في المحاذاة والختم، ولكنها لا تحل محل وظيفة الاهتزاز الخاصة بقارنة التوصيل المرنة للعادم. إذا كان السبب الجذري هو الاهتزاز أو الحركة الحرارية، فإن إضافة فلنجة بمفردها عادةً ما يؤدي فقط إلى تأخير المشكلة.

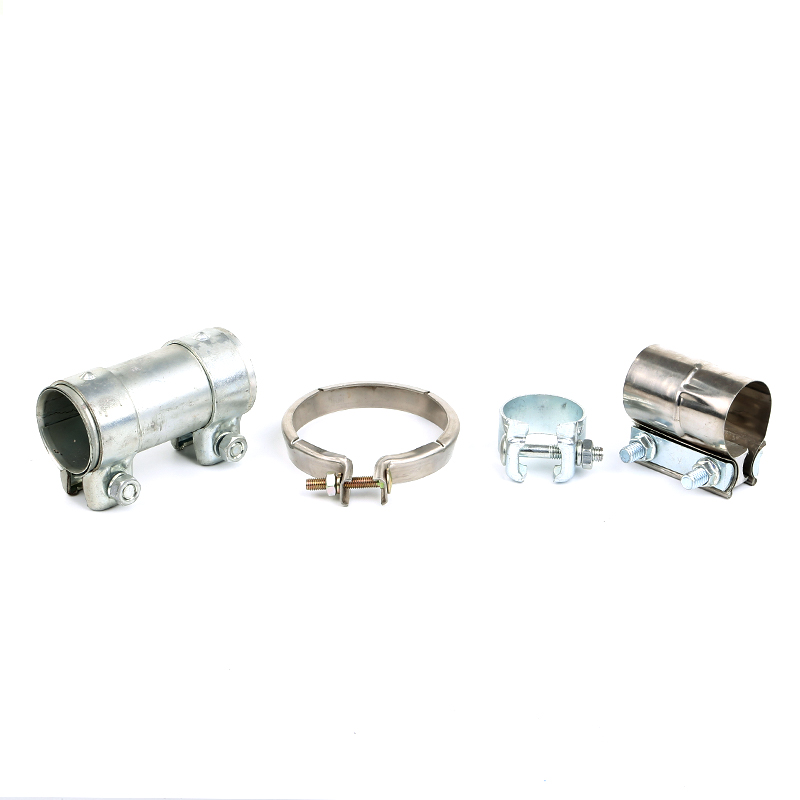

المشبك مقابل قارنة التوصيل المرنة للعادم
حلول التثبيت سهلة التركيب ومناسبة عندما يكون اللحام غير ممكن. ومع ذلك، في ظل الاهتزاز طويل الأمد، من المرجح أن ترتخي المفاصل المثبتة.

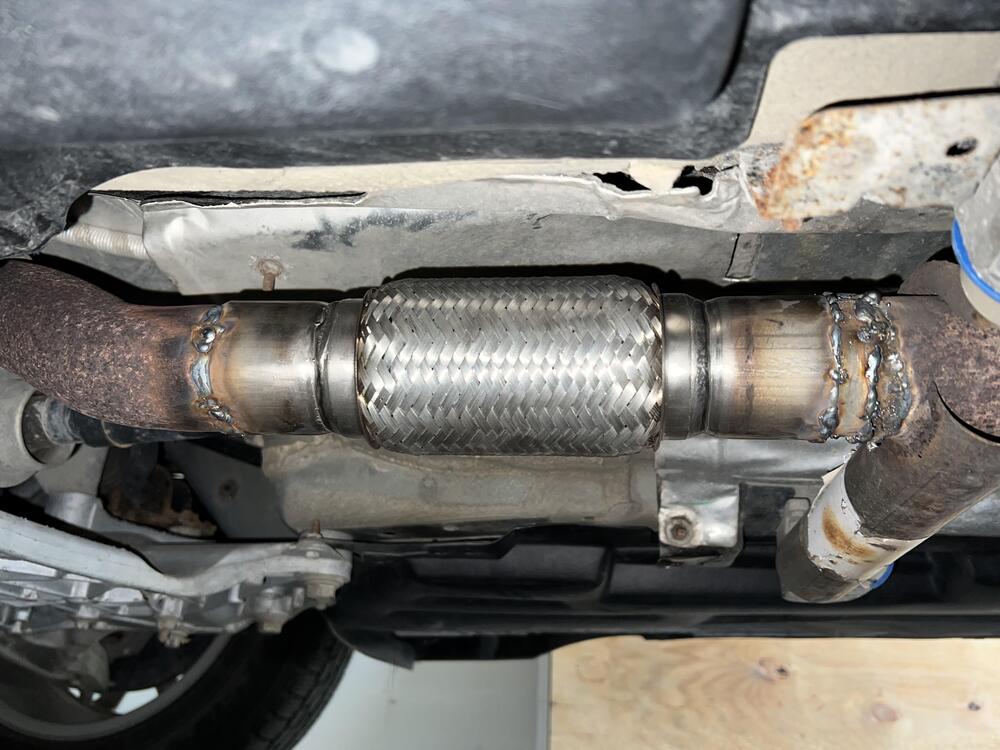

يوفر عادم الوصلة المرنة الملحوم بنية متواصلة ونقلًا أفضل للحمل، لكن جودة اللحام تصبح بالغة الأهمية. يمكن أن يؤدي اللحام السيئ إلى إنشاء نقاط ضعف بدلاً من حل المشكلات.
أوضاع فشل قارنة التوصيل المرنة للعادم الشائعة
في كثير من الحالات، لا تفشل قارنة التوصيل المرنة للعادم في منتصف المنفاخ، ولكنها تبدأ في منطقة اللحام.
المنطقة المتأثرة بالحرارة (HAZ) حول اللحامات
على سبيل المثال، مع الفولاذ المقاوم للصدأ 304، إذا لم يتم التحكم بشكل جيد في مدخلات حرارة اللحام، فقد يظهر ترسيب كربيد في المنطقة المتأثرة بالحرارة. قد تبدو هذه المناطق جيدة في البداية، ولكن في ظل الاهتزازات والدورات الحرارية، يمكن أن تتطور الشقوق الصغيرة ببطء.
اختلال المحاذاة والتمدد الزائد
إذا كان عادم القارنة المرنة بالفعل تحت الإزاحة أو التوتر أثناء التثبيت، فإن عمر الخدمة الفعال سيكون أقصر بكثير. العديد من حالات الفشل 'استخدمت بضعة أشهر فقط' تأتي من ظروف التثبيت.
OEM مقابل ما بعد البيع للأداء الثقيل
عادةً ما يتم تصميم أدوات التوصيل المرنة للعادم من OEM لعمر خدمة يمكن التنبؤ به في ظل ظروف محددة، مع اختيارات هيكلية متحفظة. عند اختيار أداة التوصيل المرنة للعادم، يتعين عليك الاختيار بين الأجزاء القياسية على طراز OEM وترقيات ما بعد البيع للخدمة الشاقة.
قطع غيار OEM: نحن ننتج مجموعة واسعة من مكونات قارنة التوصيل المرنة للعادم القياسية المصممة لتتناسب تمامًا مع مواصفات السيارة الأصلية. هذه هي الخيار الأفضل للإصلاحات القياسية حيث تريد نفس الملاءمة والشعور بجزء المصنع.
خيارات الأداء للخدمة الشاقة: بالنسبة للبيئات الأكثر صرامة، مثل المحركات التوربينية أو الشاحنات الثقيلة، يمكن لقارنات التوصيل للخدمة الشاقة لدينا التعامل مع درجات الحرارة الأعلى والاهتزازات القوية. ومع ذلك، فهي غالبًا 'أكثر صرامة'. يمكن لفريقنا مساعدتك في تحديد ما إذا كانت الترقية ضرورية لتطبيقك المحدد.

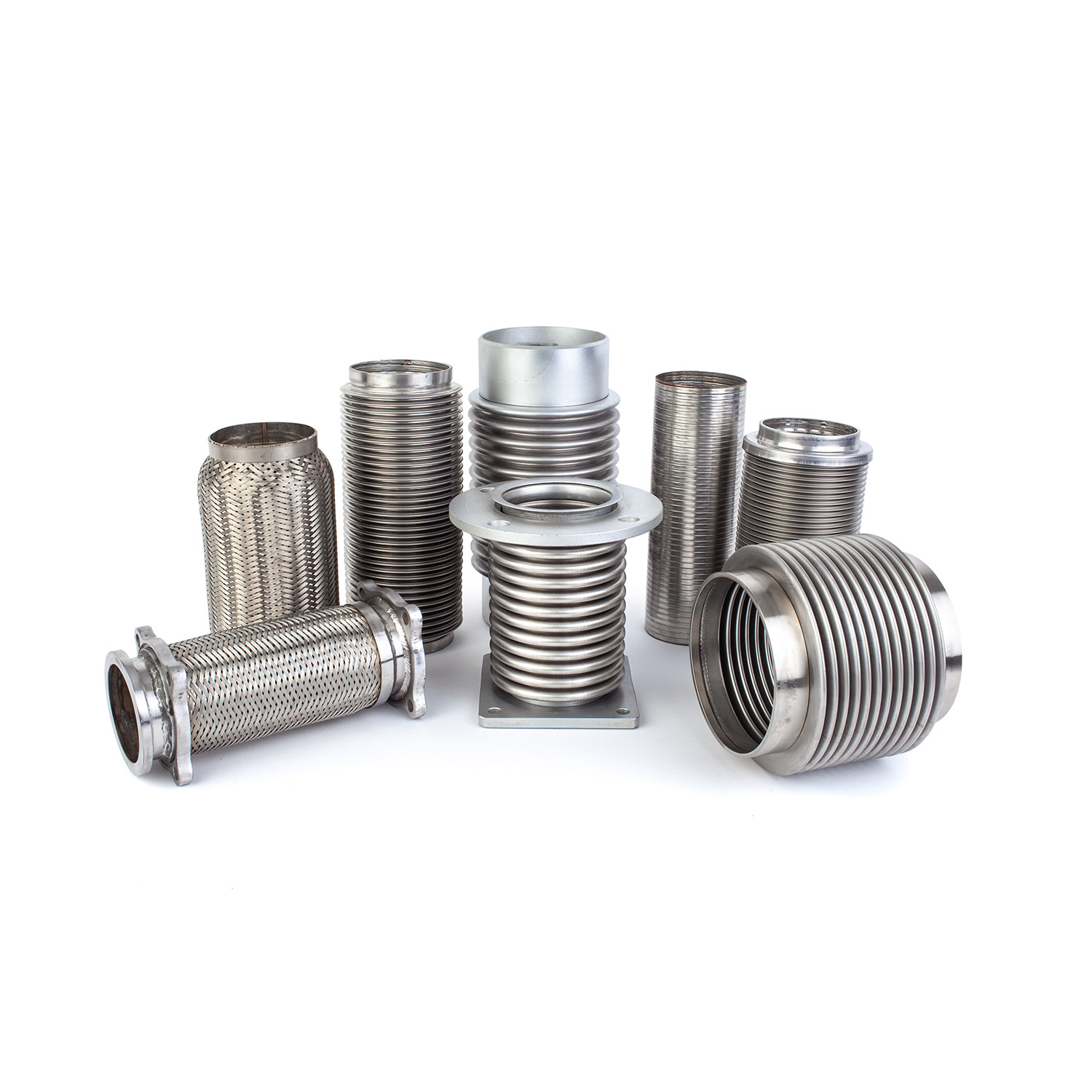

أنبوب إصلاح عادم اقتران Flange Flex: أحد الحلول الأكثر شيوعًا لدينا هو أنبوب إصلاح عادم اقتران Flange Flex. بدلاً من الأنابيب الملحومة البسيطة، تأتي هذه الأنابيب مزودة بحواف عالية الجودة مثبتة بالفعل.
سهولة التركيب: هذه المنتجات مثالية للإصلاحات السريعة - ما عليك سوى تثبيتها.
التخصيص: لدينا أنماط شفة مختلفة في المخزون. إذا كان لديك متطلبات محددة، يمكننا تخصيص وصلات الفلنجة المرنة وفقًا للرسومات الخاصة بك أو عينات OEM.
سواء كنت بحاجة إلى ماسورة عادم بسيطة مرنة لسيارة ركاب أو مجموعة ذات حواف مخصصة للاستخدام الصناعي، فإن المفتاح هو اختيار الجزء الذي يناسب ظروف العمل الحقيقية للنظام.
منطق الاختيار السريع
عند مواجهة تطبيق حقيقي، ابدأ بفهم ظروف التشغيل مثل الاهتزاز ودرجة الحرارة والضغط. ثم اختر نوع البنية، وأخيرًا قم بتأكيد الحجم وطريقة الاتصال. تؤدي هذه العملية عادةً إلى قارنة توصيل مرنة للعادم أكثر موثوقية من الاختيار حسب السعر فقط.
الأسئلة الشائعة: أسئلة شائعة حول قارنة التوصيل المرنة للعادم
س: ما هي المدة التي يجب أن تدوم فيها قارنة التوصيل المرنة ذات الجودة العالية؟
يجب أن تدوم قارنة التوصيل المرنة القياسية للعادم ما بين 50.000 إلى 100.000 ميل في الظروف العادية. ومع ذلك، إذا تآكلت حوامل المحرك أو كنت تقود السيارة على طرق مملحة (مما يسبب الصدأ)، فقد يفشل عادم الوصلة المرنة في وقت أقرب. يوصى بإجراء فحص منتظم للسخام (العلامات السوداء) أو الضفائر المتآكلة.
س: هل يمكنني استخدام قارنة التوصيل المرنة للعادم مقاس 2.5 بوصة على أنبوب مقاس 2.25 بوصة؟
لا ينصح به. بينما يمكنك لحامه، فإن فجوة الحجم ستخلق اضطرابًا وضغطًا خلفيًا داخل أداة توصيل العادم المرنة. هذا يمكن أن يقلل من كفاءة المحرك. حاول دائمًا مطابقة معرف عادم الوصلة المرنة مع القطر الخارجي للأنبوب الخاص بك للحصول على تدفق سلس.
س: هل قارنة التوصيل المرنة للعادم المصنوعة من الفولاذ المقاوم للصدأ أفضل من الفولاذ المجلفن؟
نعم. توفر قارنة التوصيل المرنة للعادم المصنوعة من الفولاذ المقاوم للصدأ (خاصة SS304) مقاومة أفضل بكثير للحرارة والتآكل. يعتبر الفولاذ المجلفن أرخص ولكنه يصدأ بسرعة بالقرب من اللحامات، مما يؤدي إلى تسرب العادم. بالنسبة لأي مركبة تستخدم في المناخ الرطب أو الثلجي، فإن الفولاذ المقاوم للصدأ هو الخيار الاحترافي.
س: ما هو السبب الرئيسي لفشل أنبوب العادم المرن؟
السبب الأكثر شيوعًا ليس الجزء نفسه، بل حركة المحرك المفرطة. إذا كانت حوامل المحرك ناعمة، فيجب أن ينحني أنبوب عادم الوصلة المرنة كثيرًا ويؤدي في النهاية إلى تشقق المنفاخ الداخلي. سبب شائع آخر هو سوء اللحام أثناء التثبيت مما يؤدي إلى ظهور بقع 'هشة'.
الخلاصة: القيمة موجودة في خدمة الحياة
تعتبر قارنة التوصيل المرنة للعادم جزءًا صغيرًا، لكن لها وظيفة كبيرة. سعره منخفض، ولكن تكلفة العمالة لاستبداله مرتفعة. إن اختيار المواصفات الفنية الصحيحة - بدلاً من السعر الأرخص - يمنع الإصلاحات المتكررة ووقت التوقف الإضافي. عندما تتعامل مع الاختيار كقرار فني، فإنك تضمن سلامة نظام العادم بأكمله على المدى الطويل.
