في العديد من حالات توصيل الأنابيب الدائرية، يعتبر سواء كان نظام الشاحن التوربيني، أو نظام عادم السيارات، أو نظام التهوية وعادم الدخان، أو المعدات الصناعية المختلفة التي تتطلب توصيل وجه الحافة، فهو ملحق شائع الاستخدام ومهم. على الرغم من أن هيكل مشبك الشريط V لا يبدو معقدًا، إلا أن لديه متطلبات صارمة للغاية فيما يتعلق بمطابقة الحجم. فقط عندما يتطابق عرض الأخدود وعمق الأخدود للمشبك مع هيكل الحافة تمامًا، فإنه يمكن ضمان ضيق الهواء والاستقرار الميكانيكي بعد التشديد. المشبك ذو النطاق V دائمًا أكثر طرق الاتصال استقرارًا وأبسطها.
إذا كان المشبك الذي اخترته لا يتطابق بشكل جيد مع الحافة، فقد تظهر مشاكل أثناء التثبيت، مثل عدم القدرة على ربط الحزام، أو عدم ربطه، أو وجود فجوة كبيرة جدًا، وحتى أثناء الاستخدام قد يتسبب في حدوث تسرب، أو ارتخاء، أو ضوضاء، أو حتى حرق عند الاتصال تحت درجة حرارة عالية. لتجنب هذه الظروف، ستؤكد معظم المصانع حجم المشبك أثناء مرحلة تصميم الرسم أو مرحلة الإنتاج التجريبي، وفي بعض الأحيان ستشتري عينة أو اثنتين لتركيب الاختبار. يعد تأكيد الحجم مبكرًا أكثر توفيرًا للوقت من إعادة العمل أو العودة في مرحلة لاحقة.
تمت كتابة هذه المقالة بناءً على هذا النوع من تجربة الشراء الفعلية، ونأمل أن تساعدك في الحكم بشكل أسرع وأكثر دقة على نوع مشبك الشريط V المناسب لمشروعك قبل إجراء الطلب الرسمي.
الهيكل الأساسي والمواد المشتركة لمشبك النطاق V

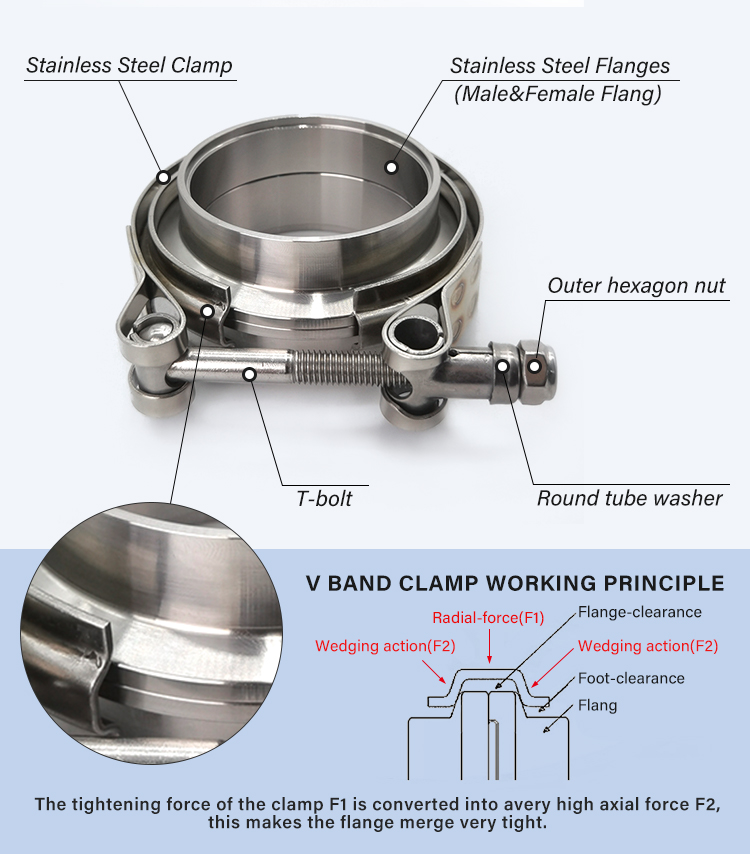

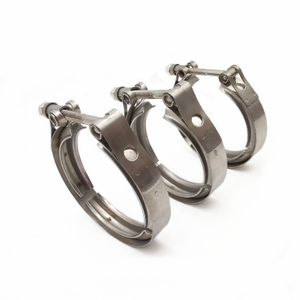

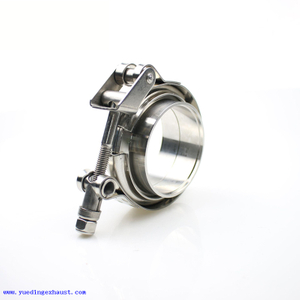

يتكون المشبك ذو الأخدود V عادةً من أربعة أجزاء، بما في ذلك شريط الفولاذ المقاوم للصدأ، وحلقة ذات أخدود على شكل V، ومسمار وصمولة. يلعب الشريط الفولاذي دور الشد، وتتناسب الحلقة مع سطح منحدر الحافة، وتعتمد على الأخدود V لتحقيق قوة متساوية، ويوفر المسمار والجوز قوة التثبيت النهائية. عندما تقوم بربط البرغي، فإن الأخدود سوف يضغط على أطراف الأنبوب معًا بإحكام، وسوف يتم توزيع القوة بالتساوي، لذلك يتجنب تحميل النقطة، وهذا يخلق اتصالًا مقاومًا للاهتزاز ومقاومًا للضغط.
 |  |

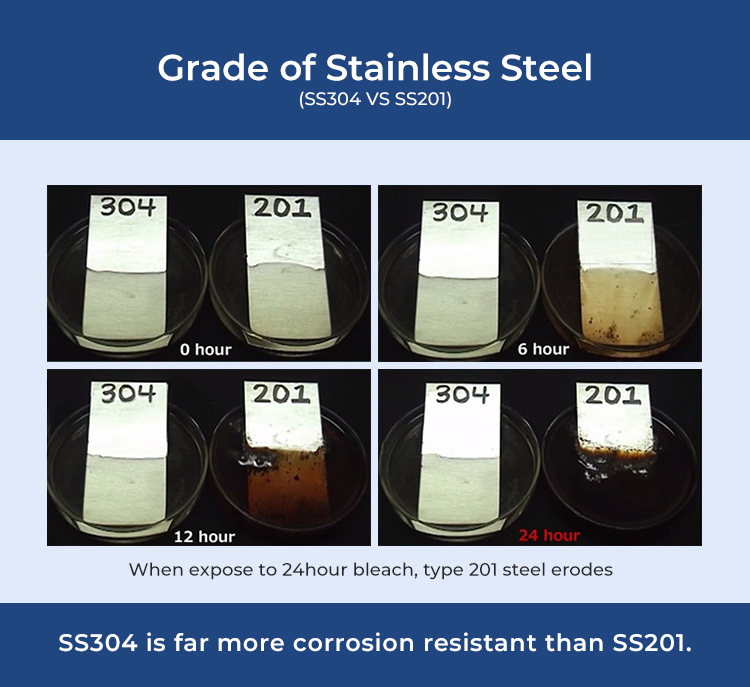

بالنسبة للمواد، الأكثر شيوعًا هي الفولاذ المقاوم للصدأ 201 و304. 201 القوة والمظهر ليسا سيئين، وفي درجات الحرارة العادية وبيئات التآكل الخفيفة، يمكنها بالفعل تلبية معظم استخدامات التهوية وعادم الدخان. لكن 304 يتمتع بمقاومة أفضل لدرجات الحرارة ومقاومة التآكل، ومناسب بشكل خاص لمنطقة العادم ذات درجة الحرارة العالية ومنطقة التوربو ونظام الديزل وخطوط الأنابيب الكيميائية وغيرها من المواقع ذات درجة الحرارة العالية والاهتزاز على المدى الطويل. إذا كانت درجة حرارة بيئتك تبلغ عدة مئات من الدرجات المئوية أو أكثر، فإن اختيار 304 أولاً هو قرار أكثر أمانًا. على الرغم من أن تكلفة 304 أعلى، من تكلفة الصيانة والاستقرار والعمر، إلا أنها عادة ما تكون أكثر اقتصادا.
حجم القطر الخارجي

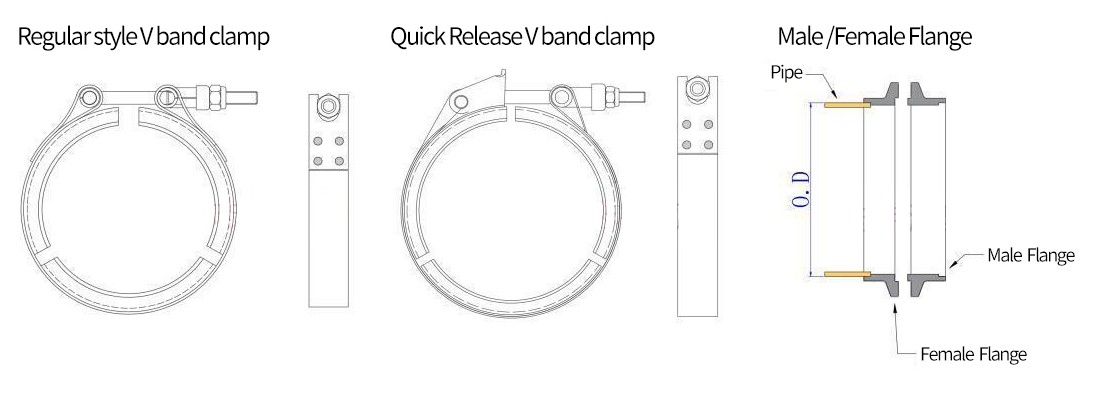

من بين جميع معايير اختيار مشبك الشريط V، فإن القطر الخارجي هو الأكثر أساسية ومباشرة. إذا كنت تستخدم فلنجات، فأنت بحاجة إلى التأكد من القطر الخارجي للشفة؛ إذا تم تثبيت المشبك مباشرة على الأنبوب، فيجب عليك قياس القطر الخارجي للأنبوب. شيء واحد يجب ملاحظته هو أن مشبك الشريط V سوف يتناسب مع المشعب أو الشاحن التوربيني أو سطح الحافة ذات الصلة بعد العملية الحرارية أثناء تشغيل السيارة، وذلك للحفاظ على تأثير الختم بشكل أفضل، وبعد التخفيف والشد، فإن المشبك نفسه به بالفعل تشوه طفيف، لذلك إذا كنت تريد أفضل تأثير ختم، فلا يوصى بإعادة استخدام مشبك الشريط V، حتى على الأنابيب ذات القطر الخارجي نفسه.
هيكل الأخدود
من بين جميع العناصر المطابقة، يعد هيكل الأخدود هو الجزء الأسهل لارتكاب الأخطاء، وهو أيضًا الجزء الذي يسبب أكبر قدر من إعادة العمل. السبب وراء قدرة مشبك الشريط V على تحقيق الختم هو أن الأخدود V للحلقة يمكن أن يتناسب تمامًا مع هيكل شفة الحافة، وهذا التوافق يعتمد على المطابقة الدقيقة لعرض الأخدود وعمق الأخدود.
ليس لدى المصانع المختلفة معايير موحدة لتصنيع الفلنجات. حتى بالنسبة لنفس الحجم 3 بوصة، 4 بوصة، 5 بوصة، قد يكون تصميم الأخدود مختلفًا تمامًا. إذا كان عرض الأخدود ضيقًا جدًا، فلن يتمكن المشبك من ربط الحافة؛ إذا كان عرض الأخدود واسعًا جدًا، فستكون هناك فجوة عندما لا يكون التشديد والختم كافيًا؛ إذا لم يكن عمق الأخدود صحيحًا، فسوف تتغير نقطة القوة وبعد اهتزاز طويل الأمد قد تصبح مفككة. نظرًا لأنه لا يمكن الحكم على هذه التفاصيل بالعين المجردة، عندما لا تكون متأكدًا، يمكنك أن تطلب منا رسومات المشبك والشفة، ومقارنة المعلمة بالمعلمة، دون الاعتماد على الانطباع. بناءً على خبرتنا في الإنتاج، إذا كنت تقوم بتطوير مشروع أو تغيير المورد، حتى لو كنت تستخدم حجمًا معينًا لفترة طويلة، فإننا نقترح اختبار عينة واحدة أولاً.
مواصفات الترباس وسمك الشريط وتأثير الشد
إلى جانب الحجم الأساسي، يؤثر هيكل الترباس وسمك الشريط أيضًا على تأثير استخدام المشبك. إذا كانت مساحة التثبيت الخاصة بك ضيقة، فإن طول المسمار أو موضع الصمولة سيؤثر على تجربة التثبيت الخاصة بك بشكل مباشر. في ظل بيئة درجة الحرارة العالية، سوف تؤثر مادة الترباس أيضًا على ما إذا كان من السهل الاستيلاء عليها أو تشويهها. إذا كنت بحاجة إلى التفكيك بشكل متكرر، يمكنك اختيار صامولة مقاومة لدرجة الحرارة العالية أو صامولة ذاتية القفل.
يؤثر سمك الشريط على القوة الإجمالية للمشبك، ولكن سمكه ليس دائمًا أفضل. الشريط الرفيع جدًا يسبب قوة تثبيت غير كافية، ولكن السميك جدًا قد يسبب صعوبة في التثبيت أو يتداخل مع الأجزاء الأخرى في المساحة الصغيرة. عند اختيار السُمك، يجب أن تأخذ في الاعتبار قطر الأنبوب وحالة الاهتزاز وهيكل الحافة. سمك الشريط الموصى به هو 1 مم، ولكن يمكننا أيضًا صنع سمك آخر. إذا كنت بحاجة إلى اقتراحات أو شراء بالجملة لمشابك الأخدود V، فيرجى الاتصال بنا.

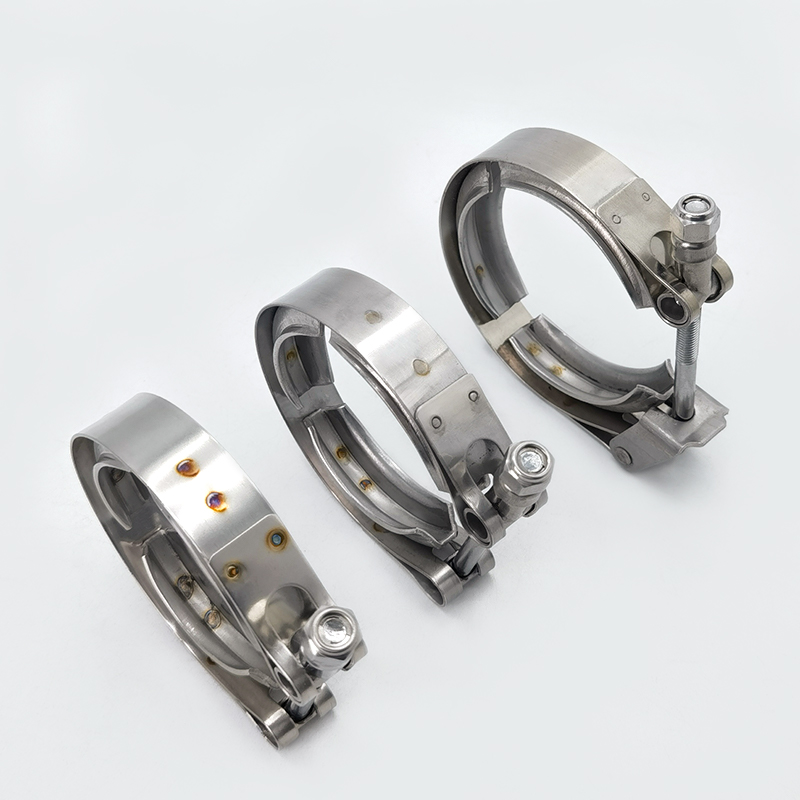

مقارنة المشابك ذات النطاق V مع مستويات تلميع مختلفة
المعالجة السطحية والتعبئة لمشبك V Band
إذا كان لديك متطلبات معينة فيما يتعلق بمظهر المشبك، فإننا عادة نقترح عليك اختيار التلميع. يمكن أن يؤدي التلميع إلى تقليل النتوءات الصغيرة وبقايا اللحام حول نقطة اللحام، مما يجعل السطح أكثر نظافة، ويكون تنظيفه أسهل أثناء تجميع الدفعة. بالنسبة لبعض المواضع الأكثر وضوحًا، مثل قسم عادم الذيل أو عرض أجزاء السيارة، سيبدو المشبك المصقول أكثر تجانسًا وأفضل للعرض.
إذا كنت بحاجة إلى تحديد الهوية، يمكنك اختيار شعار الليزر. يتميز الوسم بالليزر بمزايا مثل مقاومة درجات الحرارة العالية، عدم بهتان اللون وعدم سهولة الارتداء، كما أنه مفيد في تحديد العلامة التجارية أو التمييز بين الدفعات المختلفة. يضع معظم العملاء الشعار في منتصف الشريط أو بالقرب من المسمار، بحيث يمكن رؤيته بعد التثبيت بغض النظر عن كيفية دوران المشبك. إذا كنت تعمل مع فرق مشروع مختلفة أو موزعين متعددين، فإن وضع العلامات بالليزر يمكن أن يقلل أيضًا من مخاطر خلط الأجزاء.

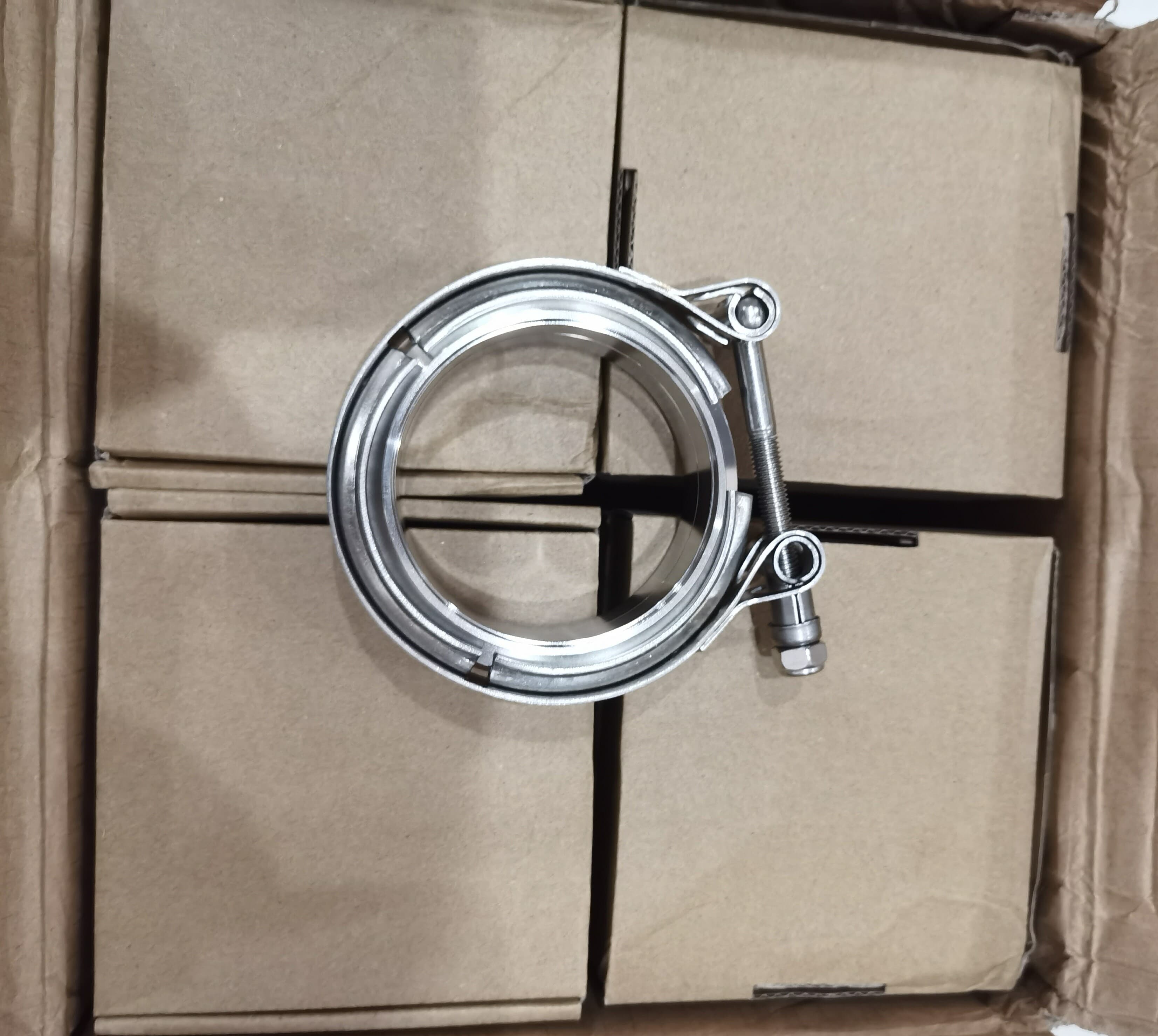

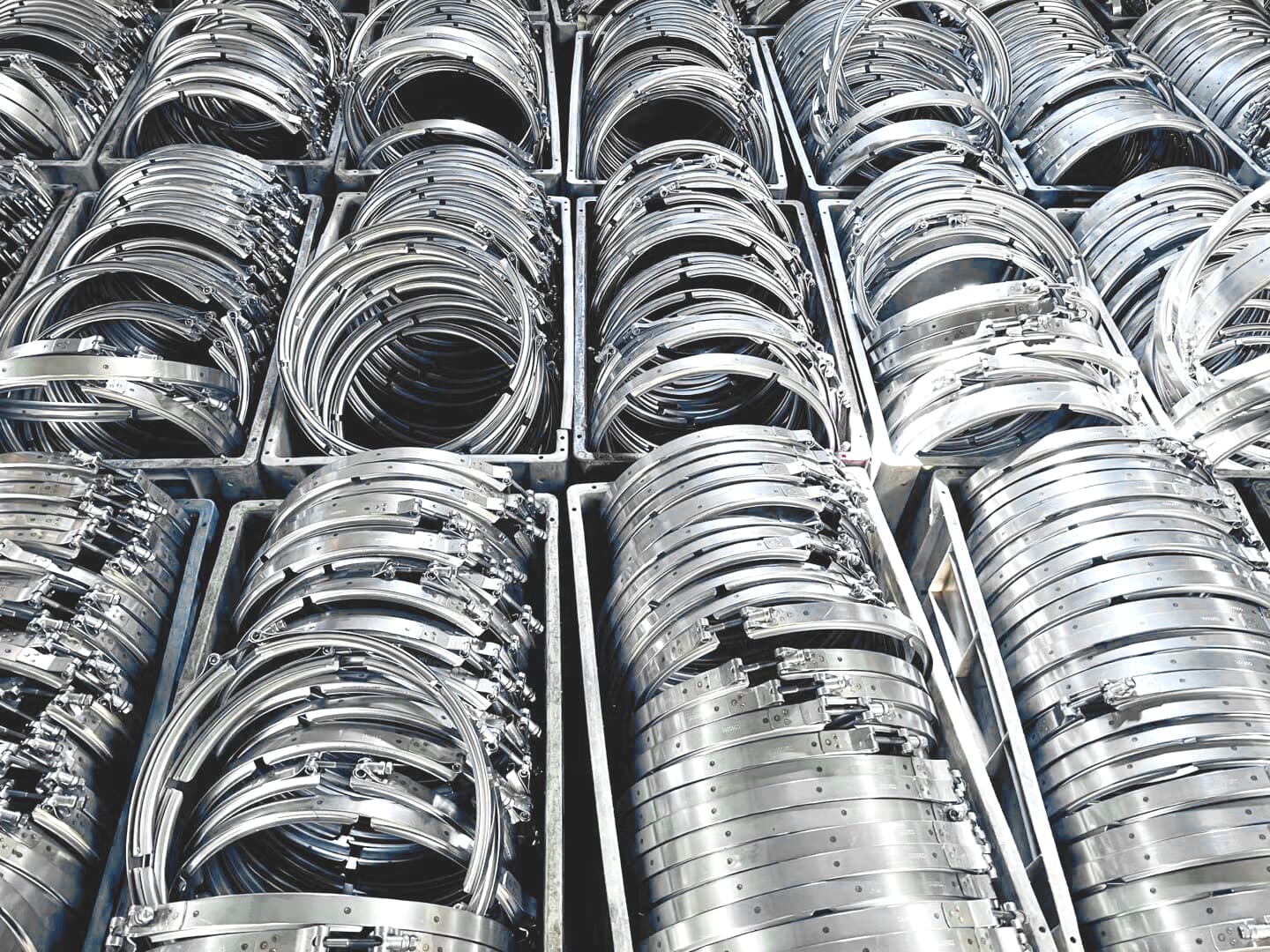

قبل الشحن، سنقوم بفحص الحجم، فحص المظهر وفحص تشديد الهيكل لكل دفعة. النوع العادي، النوع المصقول، النوع سريع التحرير والأنواع ذات الحافة سيكون لها طرق تعبئة مختلفة. عادةً ما تقوم الأحجام الصغيرة بتعبئة عدة قطع في صندوق واحد، بينما الأحجام الكبيرة لها وزن أثقل، وبالتالي تكون كمية التعبئة أقل. يتغير أيضًا حجم الأحجام المختلفة، ويمكنك الرجوع إلى البيانات التالية لكمية التعبئة وحجم الصندوق الواحد.
على سبيل المثال، مقاس 2.0 بوصة (عرض وسمك الشريط 19*1.0)، الوزن الطبيعي هو 138 جرامًا، إصدار الإصدار السريع حوالي 161 جرامًا، ووزن الحافة حوالي 246 جرامًا. بالنسبة لحجم 2.5 بوصة، لا يزال عرض الشريط وسمكه 191.0 جرامًا، الوزن الطبيعي حوالي 158 جرامًا، التحرير السريع 181 جرامًا، وزن الحافة 302 جرامًا. يمكن لمشبك التلفزيون بين هذين الحجمين أن يحزم حوالي 90 قطعة في صندوق واحد، ويبلغ حجم المشبك الفردي 37*37*25 سم، حوالي 0.0342 متر مكعب.
يستخدم الحجم 3.0 بوصة عرض وسمك 22*1.0، الوزن الطبيعي 237 جم، التحرير السريع 263 جم، الحافة 347 جم. 3 بوصة هو أحد الأحجام الأكثر شيوعًا في أنظمة العادم، حجم المشبك الفردي هو 47*33*28 سم، حوالي 0.0434 متر مكعب، والتعبئة المعتادة هي 60 قطعة لكل صندوق.
الحجم الأكبر مثل 5.0 بوصة يستخدم عرض وسمك 22*1.0، الوزن الفردي حوالي 327 جم (عادي) و347 جم (تحرير سريع)، وزن الحافة 560 جم. المشابك ذات القطر الكبير على شكل حرف V عادةً ما تكون لعادم الشاحنات أو الأنابيب الصناعية، ونظرًا لأن الحجم كبير، فإن كمية التعبئة حوالي 50 قطعة/صندوق لتجنب صندوق واحد ثقيل جدًا. حجم المشبك هو 44*33*36 سم، حوالي 0.0522 م3.
بالطبع، بغض النظر عن اختيارك بشفة أو بدون شفة، أو سطح مصقول أو عادي، أو هيكل قياسي أو هيكل سريع التحرير، يمكننا ضبط طريقة التعبئة وفقًا لاحتياجات مشروعك. في التسليم الدولي، يمكن لكمية التعبئة المعقولة تجنب تشوه المشبك وتقليل تكلفة الشحن أيضًا. إذا كان لديك حجم التعبئة الخاص بك أو مواصفات البليت، فيمكنك إخبارنا وسنتبع حجمك للتحقق من التعبئة وإعدادها.
تخصيص المشبك الفرقة الخامس

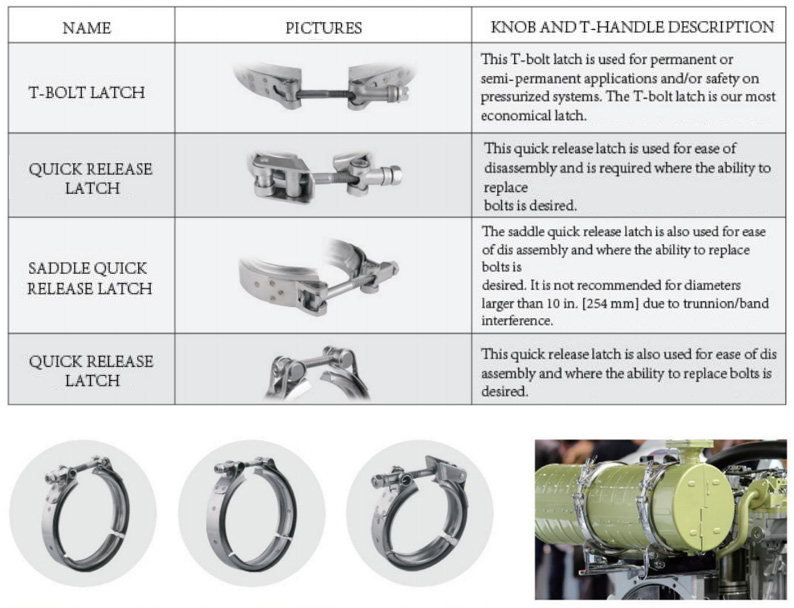

إذا كان هيكل المعدات الخاصة بك خاصًا أو كانت بيئة الاستخدام الخاصة بك بها متطلبات إضافية، فيمكنك التفكير في التخصيص. يمكنك ضبط عرض النطاق وسمكه، وزاوية V وعمقه، ومواد الترباس، وما إذا كان سيتم إنشاء هيكل سريع التحرير. إذا كنت بحاجة إلى صيانة منتظمة أثناء الاستخدام، يمكنك ضبط موضع الترباس لتسهيل عملية التفكيك. في بعض الحالات ذات المساحة المحدودة، يمكننا أيضًا تصنيع مشابك ذات شكل خاص، وهذا النوع من المتطلبات ليس نادرًا في صناعة تصنيع المعدات.
إنهاء
عندما تبدأ عملية الشراء التالية أو تختار مشبك شريط V مناسبًا لمشروعك، يمكنك التحقق مرة أخرى من الحجم والتسامح وهيكل الحافة وتوافق الأخدود. إذا كنت لا تزال غير قادر على تأكيد الحجم الذي تختاره، فيمكننا مساعدتك في التحقق من أفضل مجموعة وفقًا لحالة العمل والرسومات الخاصة بك.
إذا كنت ترغب في تأكيد الجودة أولاً، يمكننا تقديم عينات للطلبات بالجملة، ويمكنك اختبار تأثير التركيب والشد أثناء مرحلة التثبيت التجريبي. بالنسبة لطريقة التعبئة أو حجم التحميل أو موك أو متطلبات أخرى، يمكنك أيضًا إخبارنا في أي وقت، وسنقدم لك خطة أكثر تحديدًا وفقًا لجدولك الزمني.
إذا كنت بحاجة إلى مشابك شريطية V موثوقة لمشروعك، مرحباً بك في الاتصال بنا.
