لماذا يعتبر المفصل الكروي خيارًا أفضل لوصلة العادم؟

جدول المحتويات

• ما هو المفصل الكروي العادم

• المكونات الهيكلية وخيارات المواد لمفاصل كروية للعادم

• دور المفصل الكروي في نظام العادم

الوظيفة الأساسية وآلية تعويض الربيع

الفرق الأساسي مقارنة بالأنبوب المرن

• لماذا يختار العديد من مصنعي السيارات هذا الهيكل

• المواصفات العامة للمفاصل الكروية

• كيفية الحكم على ما إذا كنت بحاجة إلى هذا النوع من الاتصال




ما هو المفصل الكروي العادم

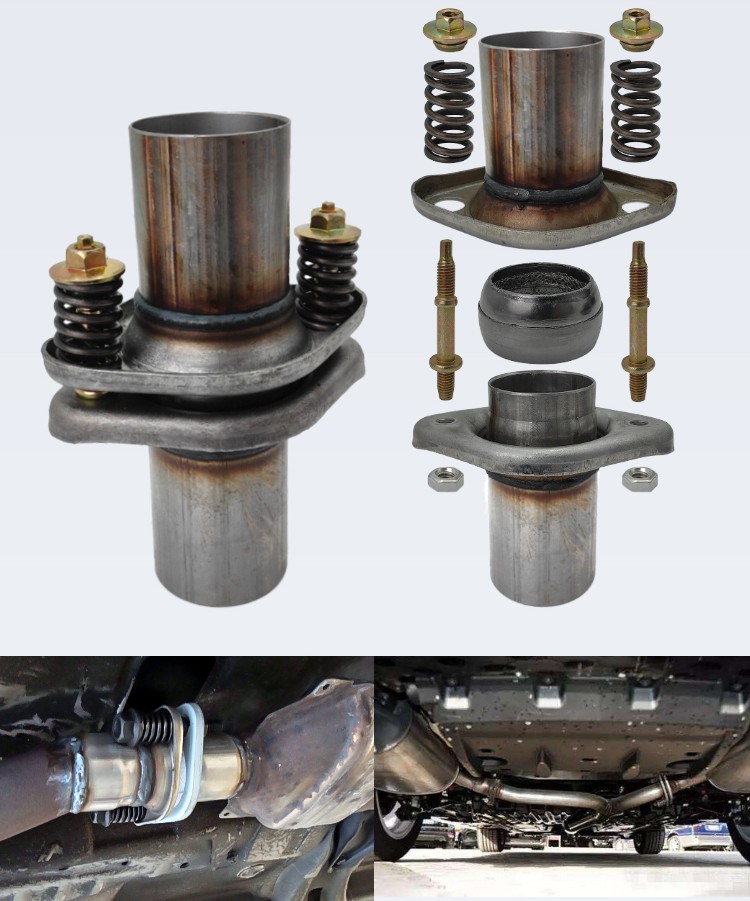

ربما تكون قد شاهدت نوعًا خاصًا من منتجات توصيل الأنابيب، والتي لا تبدو وكأنها وصلة شفة بسيطة وتختلف أيضًا عن الأنبوب المرن. يتكون هيكل هذا المنتج عادةً من طرفي أنبوب، وزوج من الفلنجات، ومجموعة من البراغي الزنبركية، وحشية مانعة للتسرب ذات درجة حرارة عالية. اسمها الأكاديمي هو وصلة العادم الكروية ، وفي مصنعنا نسميها ببساطة 'اتصال الرأس الكروي'.

ببساطة، يمكنك فهم ذلك كنوع من اتصال العادم بمفصل متحرك. يمكنها تحقيق الختم، ويمكنها أيضًا تعويض اهتزاز الأنبوب وإزاحته أثناء ظروف العمل. السبب في تسميته بالاتصال الكروي هو أن طرفي الأنبوب يمكن أن يشكلا بنية 'الكرة والمقبس' التي تسمح بنطاق صغير من حركة الزاوية.

لذلك عندما يهتز المحرك ويتسارع، ويتوسع أنبوب العادم بسبب الحرارة، فإن الضغط الناتج عن نظام العادم لن يتراكم بالكامل على اللحامات أو الشفاه، مما يحمي نظام الأنابيب بأكمله، وخاصة بعض مكونات العادم باهظة الثمن، ويطيل عمر الخدمة. هذا التأثير يشبه في الواقع الأنبوب المرن، لكن الاثنين لا يزالان مختلفين، وهو ما سيتم ذكره أدناه.

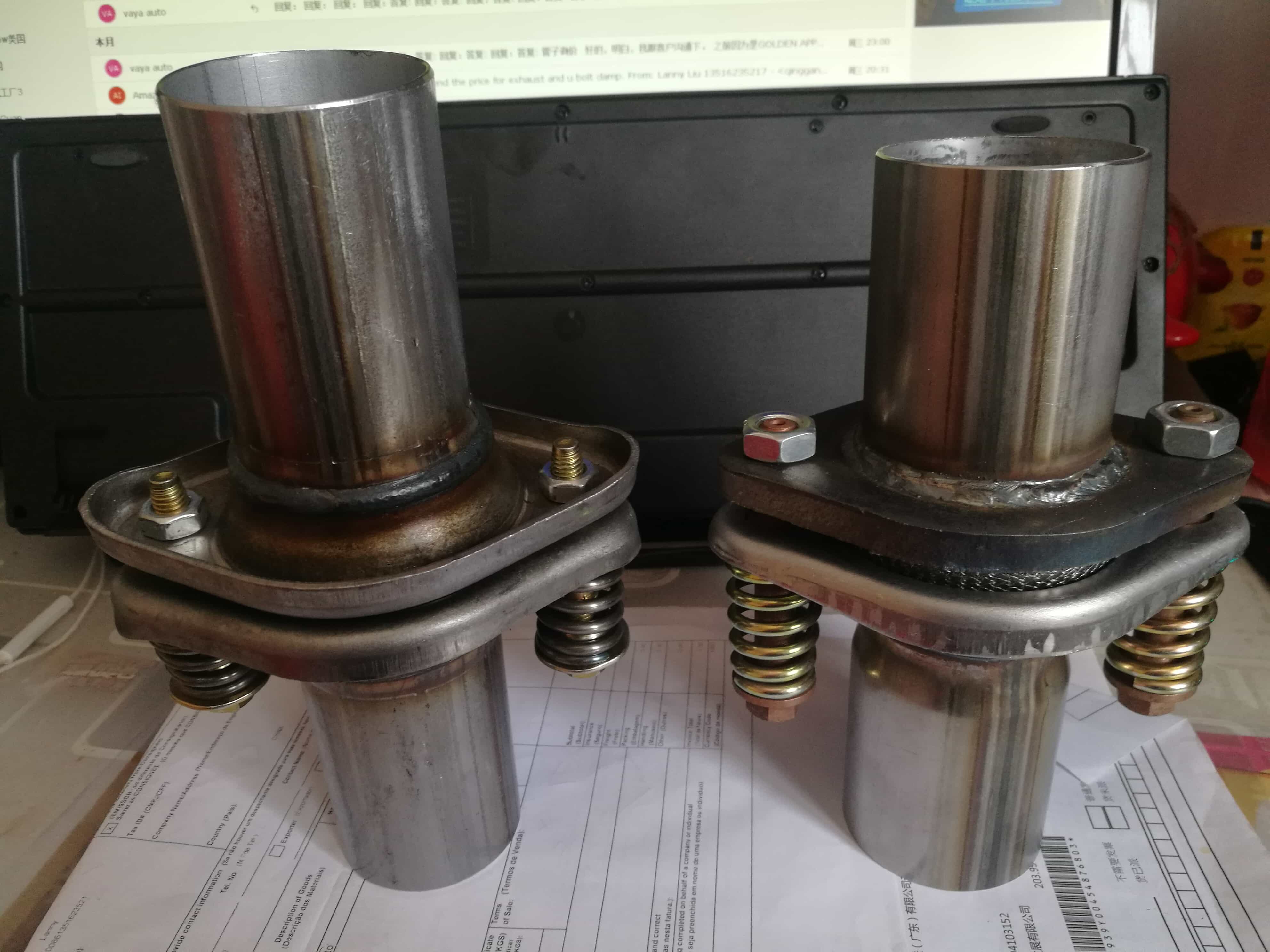

كما يمكنك رؤية هذا النوع من المنتجات الهيكلية في بعض الطرازات المتوسطة إلى الراقية، مثل مكونات العادم الأصلية لكرايسلر جيب وبي إم دبليو وفورد فوكس. تحتوي بعض الوصلات الكروية على أنابيب توصيل طويلة جدًا، وبعضها يستخدم وصلات شفة قصيرة مدمجة. في الواقع، بغض النظر عن أي منها، فإن مبدأهم الأساسي هو نفسه. يتم تخصيصها وفقًا لمواقع التثبيت ومتطلبات الأنابيب. إذا كانت منتجاتنا القياسية لمفاصل العادم الكروية لا تلبي احتياجاتك، فيمكنك أيضًا الاتصال بنا للحصول على أحجام وهياكل مخصصة.

هيكل والمواد من وصلة كروية العادم

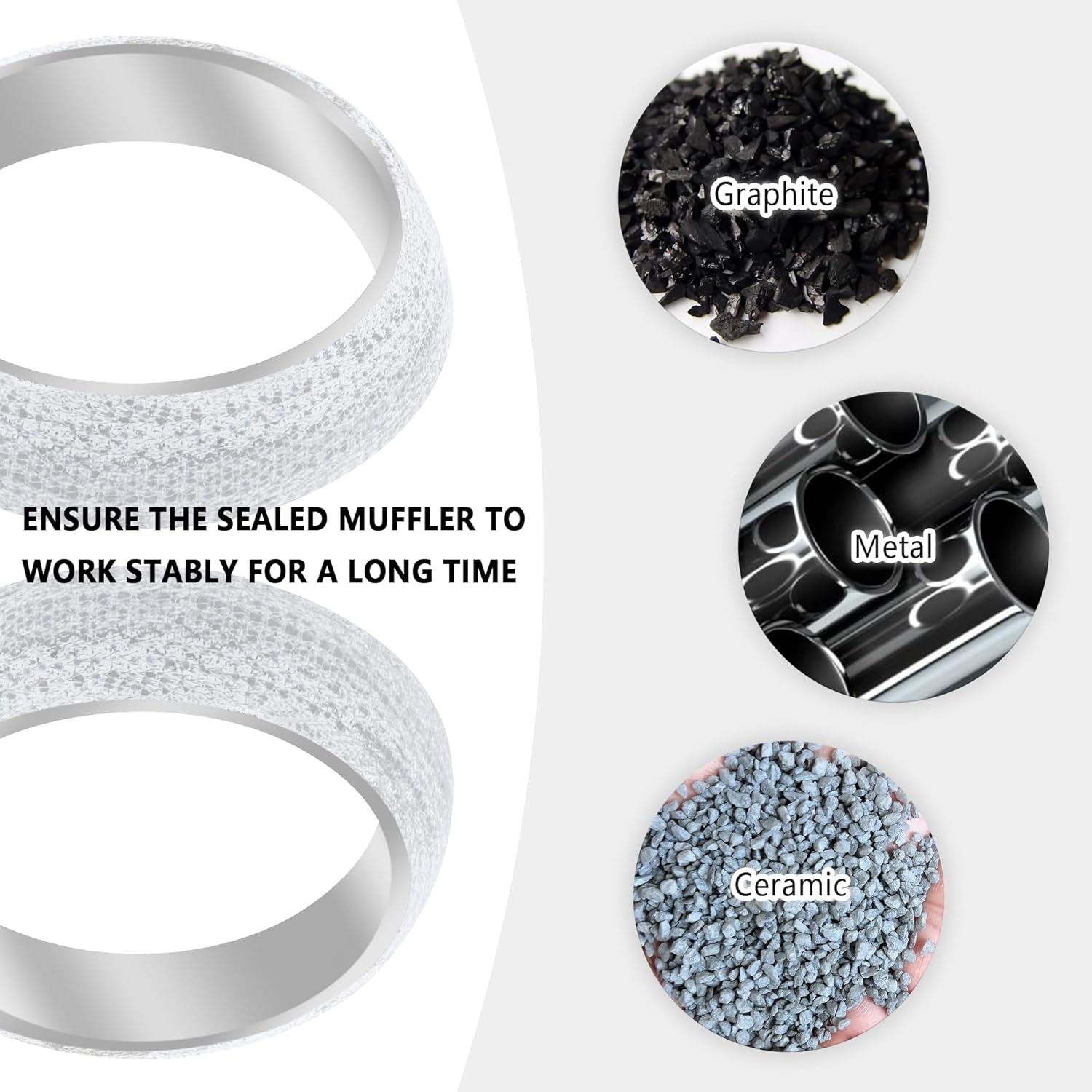

الهيكل الأساسي للاتصال الكروي ليس معقدًا في الواقع، ويتكون من عدة مكونات وظيفية رئيسية: أنبوب الرأس الكروي (نهاية الأنبوب مع انتفاخ كروي) وأنبوب المقبس الكروي (نهاية الأنبوب مع الأخدود المقابل). يتعاون الاثنان لتشكيل مفصل متحرك. وفي وسطها توجد حشية الختم المهمة جدًا ذات درجة الحرارة العالية، وهذا النوع من الحشيات عادة ما يكون عبارة عن هيكل على شكل كعكة دونات (Donut Gasket) مصنوع من مواد مركبة مثل الجرافيت أو الألياف المقاومة للحرارة. وهي ليست معدنية، ولكنها تعتمد على المرونة في التكيف والتعويض عن الحركة الطفيفة للأنبوب المعدني أثناء الاهتزاز أو التمدد والانكماش الحراري، مما يضمن بقاء منطقة الاتصال محكمة الغلق دائمًا. بالإضافة إلى ذلك، سوف نستخدم أيضًا مجموعات البراغي الزنبركية والفلنجات. الحافة هي مجموعة التوصيل، وتوفر البراغي الزنبركية بشكل مستمر قوة الشد المسبق للضغط على الحشية وفي نفس الوقت تمتص التأثير وتحافظ على تأثير الختم. في بعض الأحيان نستخدم أيضًا غسالات مسطحة لتفريق ضغط الجوز لحماية سطح الحافة.

فيما يتعلق بطريقة التوريد، فإن الوصلات الكروية التي نشحنها من المصنع عادة ما تكون نصف مجمعة مسبقًا. لقد تم بالفعل تجميع الزنبركات والمسامير والفلنجات وفقًا لقوة الشد المسبق القياسية، ويمكنك محاذاة الأنبوبين مباشرة وتثبيتهما بعد استلامهما. بالطبع، سيتم أيضًا تخصيص بعض المنتجات في مجموعات إصلاح لراحة إصلاح ما بعد البيع، مما يسهل قطع أنبوب العادم الأصلي التالف ولحامه مباشرة. سواء كان ذلك عبارة عن أنبوب مخفض أو طريقة تركيب خاصة أخرى، فكلها تدعم التخصيص.

عند الحديث عن المواد، فإن الخيار السائد في صناعة العوادم لدينا هو تحقيق التوازن بين التكلفة والأداء. على سبيل المثال، يعتبر الفولاذ المغطى بالألمنيوم (طبقة من طلاء الألومنيوم على السطح الخارجي للمادة الفولاذية) هو الأرخص ويمكنه التعامل مع المناخات العادية غير القاسية؛ في حين أن الفولاذ المقاوم للصدأ 409، بسبب مقاومته الجيدة للحرارة ومقاومته للتآكل بشكل أفضل من الفولاذ المطلي بالألمنيوم، أصبح الخيار الأول للعادم الأمامي للعديد من الشركات المصنعة للمعدات الأصلية، مما يوازن بين التكلفة والعمر الافتراضي. إذا كانت بيئة السوق التي تكون فيها قاسية، مثل المناطق الساحلية أو لديك متطلبات جودة عالية جدًا، فسوف نوصي مباشرة بالفولاذ المقاوم للصدأ 304. مقاومتها للتآكل قوية للغاية. على الرغم من أن التكلفة أعلى، إلا أنه يمكن أن يضمن القدرة على مقاومة الصدأ على المدى الطويل. نوصي عادةً العملاء باختيار مخطط المواد المناسب بناءً على البيئة المحددة ومتطلبات الجودة لسوق مبيعاتهم.

الوظيفة الفعلية للمفصل الكروي في نظام العادم

الوظيفة الأساسية وآلية تعويض الربيع

في كل مرة تبدأ فيها السيارة أو تتسارع، ستتحرك أنابيب العادم المتصلة بها وتهتز. لذا، إذا كانت توصيلاتك كلها عبارة عن لحام ثابت أو فلنجات صلبة، فمن المرجح أن تتركز القوة على نقطة واحدة، ومع مرور الوقت من المحتمل أن تسبب تشققات اللحام أو حتى كسر الأنابيب. لذا فإن وظيفة المفصل الكروي هي امتصاص هذه الضغوط التي ليس لها مكان تذهب إليه. ويعتمد الهيكل الكروي على التوافق الوثيق بين الكرة المعدنية ومقبس الزاوية القياسية، بالإضافة إلى حشية ذات درجة حرارة عالية، لضمان الختم حتى في ظروف العادم ذات الضغط العالي، وهو أحد الجوانب.

المفتاح هو وظيفة التعويض لمسامير الزنبرك. سواء كان نظام العادم في حالة درجة حرارة عالية أو منخفضة، فإن الزنبرك سوف يطبق باستمرار قوة ثابتة لضمان عدم تخفيف إحكام وإغلاق الاتصال بسبب التمدد الحراري والانكماش. يمكن القول أنه يحل المشاكل الرئيسية الثلاث المتمثلة في الإزاحة والضغط والختم تحت الحرارة العالية والاهتزاز العالي.

الفرق الأساسي مع الأنابيب المرنة

كما ذكرنا سابقًا، يمكن للأنابيب المرنة أيضًا تعويض الإزاحة. إذن ما هو الفرق؟

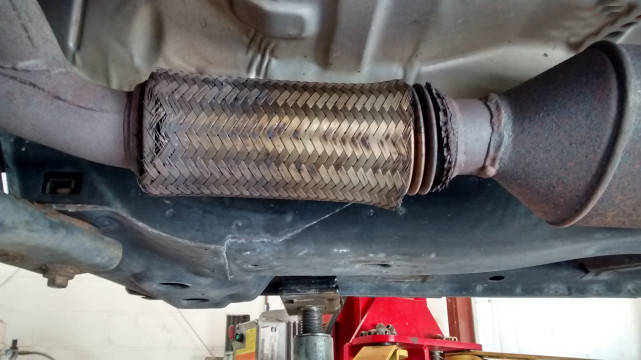

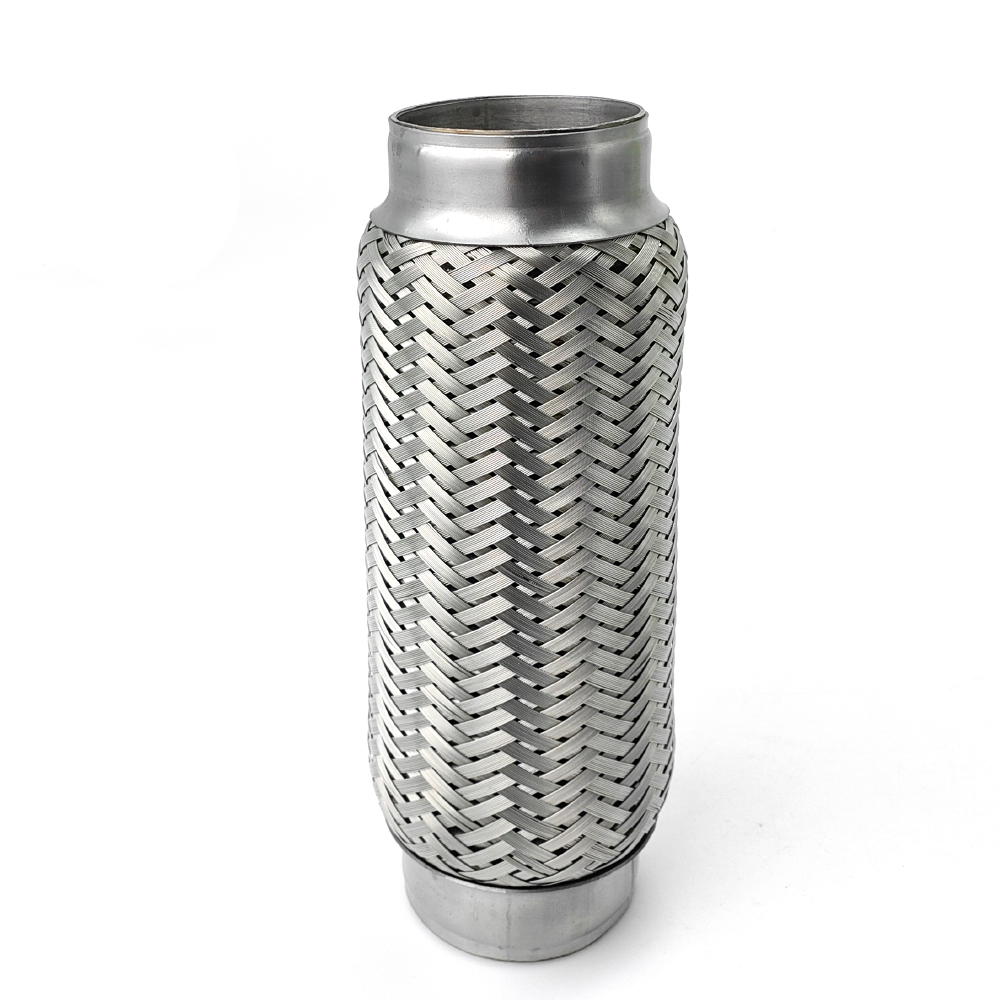

أولاً، يعتمد الأنبوب المرن بشكل أساسي على هيكله المموج لامتصاص الاهتزاز المحوري والشعاعي. إنها تضحي بالهيكل المموج نفسه لحماية نظام العادم بأكمله، وغالبًا ما نرى كسر الشبكة المنسوجة أو تشقق المنفاخ. عندما يحدث ذلك، قد يلزم استبدال أنبوب مرن جديد، ولمنع تلف أجزاء العادم الأخرى.

ميزة المفصل الكروي هي أن تكلفة الصيانة أقل. إنها تعتمد على البراغي الزنبركية والحشيات لتحقيق الختم. إذا اهترأت الحشية، فأنت تحتاج فقط إلى فك البراغي واستبدال الحشية، وتكون الحشية الواحدة رخيصة جدًا. ولكن إذا فشل الأنبوب المرن، فقد يتعين عليك استبدال المجموعة بأكملها، وإذا كانت ملحومة، فقد تكون هناك حاجة إلى القطع وإعادة اللحام. على الرغم من أن الأنبوب المرن في حد ذاته ليس مكلفًا، إلا أنه بالنسبة للمناطق ذات تكلفة العمالة العالية، قد يكون المفصل الكروي أكثر ملاءمة.

بالطبع، يجب أن نشير إلى أن سهولة فشل الأنبوب المرن يشير بشكل أساسي إلى منفاخ العادم العادي أحادي الطبقة. باعتبارنا مصنعًا محترفًا لأنابيب العادم المرنة، فإن المنتجات المطورة التي نوفرها، مثل المنفاخ متعدد الطبقات مع الجديلة الداخلية، مصممة لحل نقطة الألم هذه وتوفير ختم وتعويض متين أيضًا. لذا، إذا كان عميلك مستهلكًا يسعى للحصول على أعلى مستويات المتانة وقابلية الصيانة، فإننا نوصي بالمفصل الكروي؛ ولكن إذا كنت تشتري بكميات كبيرة لتغطية العديد من النماذج ومتابعة المرونة الفعالة من حيث التكلفة، فإن الأنابيب المرنة التي تمت ترقيتها لا تزال أكثر قدرة على المنافسة في السوق.

لماذا يختار العديد من صانعي السيارات هذا الهيكل

الأول هو المتانة الهيكلية. يستخدم المفصل الكروي حواف ثقيلة وتصميمات زنبركية قوية، وتكون القوة أعلى بكثير من الوصلات المرنة الأخرى في نظام العادم. يمكن أن يدعم بشكل موثوق جزءًا من وزن نظام العادم بأكمله، سواء تم تركيب خط الأنابيب أفقيًا أو رأسيًا، ولا يتطلب من الشركة المصنعة تصميم الشماعات وتثبيتها بشكل إضافي. تعمل فكرة التصميم هذه المتمثلة في تقليل عدد الأجزاء بشكل مباشر على تحسين الاستقرار العام وكفاءة التجميع للنظام، كما تقلل أيضًا من تكاليف التصنيع.

الثاني هو التسامح التجمع. في خطوط إنتاج السيارات واسعة النطاق، لا يمكن أن تصل دقة التجميع إلى الكمال المطلق. يسمح الاتصال الكروي لخط الأنابيب بأن يكون لديه انحراف زاوي طفيف، ويعتمد على هيكل المقبس الكروي لتحقيق المحاذاة والختم التلقائي. يعد هذا التسامح العالي مهمًا للغاية لكفاءة التثبيت لخط إنتاج OEM.

وأخيرا هو الضمان الموثوق للأداء على المدى الطويل. نظرًا لأن الزنبرك يطبق باستمرار قوة شد مسبقة مستقرة على الحشية، فإن الوصلة الكروية لا تزال قادرة على الحفاظ على تأثير الختم وتحديد الموقع بعد سنوات عديدة من درجات الحرارة المرتفعة والاهتزاز ومطبات الطريق. وهذا يقلل بشكل فعال من تكاليف ما بعد البيع ومخاطر السمعة الناجمة عن تسرب العادم خلال فترة ضمان السيارة للشركة المصنعة.

المواصفات العامة للمفاصل الكروية

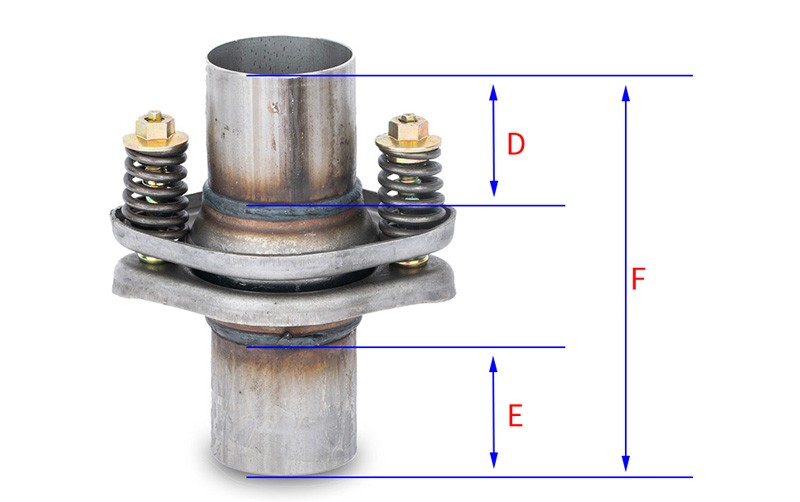

فيما يلي الأحجام القياسية الصناعية الشائعة، والتي يتم مطابقتها عادةً وفقًا لقطر الأنبوب:

بالطبع، إذا كان لديك أرقام أجزاء المعدات الأصلية ذات الصلة أو كنت مهتمًا بمفاصل مرنة كروية للعادم المتخصصة، أو حتى المكونات الفردية مثل حشوات شفة العادم، والمسامير، والينابيع، فلا تتردد في استشارتنا . صناعة أجزاء العادم بطبيعتها متعددة المواصفات ومتعددة الاستخدامات، ونحن نتعامل مع الحلول المخصصة بشكل متكرر، لذلك لا داعي للقلق بشأن هذا الجانب.

كيفية الحكم على ما إذا كنت بحاجة إلى هذا النوع من الاتصال

عند الحكم على ما إذا كان من المناسب استخدام وصلة عادم كروية ، يمكنك عادةً النظر إليها من ثلاث زوايا: هيكل السيارة، وبيئة الاستخدام، واحتياجات الصيانة. بالنسبة لسيارات الدفع الرباعي والشاحنات الصغيرة ذات الهيكل العالي وحركة التعليق الأطول، فإن عادم القسم الأوسط سيتحمل حركة وتأثير أكثر وضوحًا أثناء القيادة. إذا كانت السيارة تستخدم في الأصل هيكلًا تقليديًا ذو حافة مسطحة وواجهت حالات مثل التسرب الطفيف أو ضوضاء العادم أو زيادة الاهتزاز داخل المقصورة، فإن المفصل الكروي، مع تعويض الزاوية الأكثر مرونة وأداء الختم طويل الأمد، يمكنه غالبًا حل هذه المشكلات.

بالنسبة لتجار الجملة أو محلات الإصلاح في سوق ما بعد البيع، تعتمد الحاجة إلى هذا النوع من الوصلات بشكل أكبر على تعليقات العملاء النهائيين وبيئة الاستخدام المحلية. إذا كان العملاء يشكون في كثير من الأحيان من تسرب العادم، أو الختم غير المستقر، أو التعب حول المناطق الملحومة، فإن إدخال وصلة كروية يمكن أن يقلل من حدوث مثل هذه المواقف. نظرًا لأن هيكلها الزنبركي يمكن أن يحافظ على التحميل المسبق المستقر لفترة طويلة، فإن الفنيين في العديد من المناطق يعتبرونه حلاً أكثر خاليًا من القلق، خاصة في المناطق التي تعاني من ظروف الطرق الوعرة أو الاختلافات الكبيرة في درجات الحرارة.

في أسواق مثل أمريكا الشمالية وأوروبا والشرق الأوسط، ظهرت الوصلات الكروية في كثير من الأحيان في السنوات الأخيرة، لأن أدائها في الاستخدام طويل المدى مستقر نسبيًا، وليس من السهل فكها بسبب التمدد الحراري والانكماش، ويمكن أن تحافظ على الختم حتى عندما يكون الأنبوب به اختلال طفيف. هذه الخصائص تجعله خيارًا ممكنًا عند ترقية أو إصلاح نظام العادم في العديد من المركبات. إذا كان السوق الذي تتواجد فيه لديه متطلبات أعلى فيما يتعلق بالمتانة واستقرار مكونات العادم بعد البيع، فقد تكون طريقة الاتصال هذه خيارًا أكثر موثوقية.

إذا كانت لديك بالفعل عينات في متناول اليد أو كنت تقوم بتقييم أنواع مختلفة من هياكل توصيل العادم، فنحن نرحب أيضًا بمناقشة الأحجام المحددة والهياكل المطابقة معنا. سوف نقدم إصدارات أكثر ملاءمة وفقًا لطراز السيارة والمواد وظروف الاستخدام.
