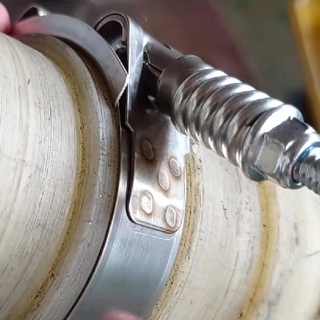

تتكون المشابك المحملة بنابض T-Bolt من شريط من الفولاذ المقاوم للصدأ، ومسامير، وصواميل، وزنبرك عالي القوة، مع فولاذ SS201 أو SS304 كمعيار قياسي. يستخدم الإصدار عالي التحمل زنبركًا مطليًا بالزنك مع غسالتين لمزيد من سعة التحميل والثبات. يبلغ عرض الشريط عادةً 19 مم وسمكه 0.6 مم، وهو مصقول لمنع تلف سطح الخرطوم. يمكن أن تكون البراغي مستقيمة أو مثنية، وتتوفر الصواميل في لوحة قفل معدنية أو خيارات من النايلون، مع خيارات الألوان بما في ذلك اللون الأزرق القياسي أو الأبيض لصواميل النايلون.
توفر هذه المشابك مقاومة محسنة لعزم الدوران والالتواء من خلال تصميم الزنبرك الحلزوني، ويمكن شفة اللسان على شكل حرف T لحماية الخراطيم أثناء التثبيت. عزم الدوران القياسي هو 12-15 نيوتن متر، والمشابك ذات القطر الكبير فوق 70 مم تستخدم صواميل M8، بينما تستخدم الأحجام التقليدية M6. يضمن خط الإنتاج لدينا جودة متسقة للدفعة، مع إجراء عمليات فحص للأبعاد، وحمل الزنبرك، وتشطيب السطح لتلبية المتطلبات الصناعية ومتطلبات السيارات. تتوفر الأحجام المخصصة والمواد الخاصة وخيارات OEM للطلبات كبيرة الحجم.

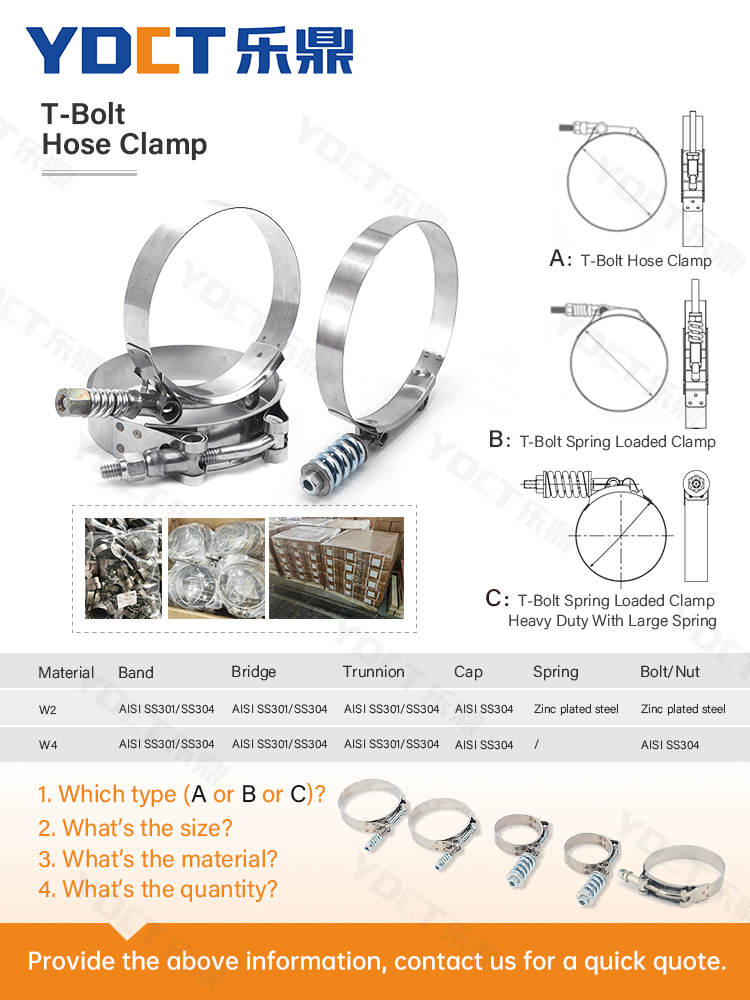

مشبك خرطوم على شكل حرف T | مشبك قياسي محمل بزنبرك T-Bolt مع زنبرك صغير | مشبك زنبركي T-Bolt عالي التحمل مع زنبرك كبير |
ساي رقم. | مقاس | ساي رقم. | مقاس | مقاس |
بوصة | مم | بوصة | مم | بوصة | مم |
/ | 1 1/4-1 7/16 | 32-37 | / | / | / | 2 1/8-2 7/16 | 54-62 |
/ | 13/8-19/16 | 35-40 | / | / | / | 2 1/4-2 9/16 | 57-65 |
/ | 1 1/2-1 11/16 | 38-43 | / | / | / | 2 1/8-2 11/16 | 60-68 |
/ | 1 5/8-1 7/8 | 41-46 | / | / | / | 2 1/2-2 13/16 | 64-72 |
28 | 1 3/4 -2 | 44-52 | / | / | / | 2 5/8-2 15/16 | 67-75 |
30 | 1 13/16-2 1/16 | 46-54 | / | / | / | 2 3/4-3 1/16 | 70-78 |
34 | 1 15/16-2 1/4 | 50-58 | 34 | 1 15/16-2 1/4 | 50-58 | 2 7/8-3 3/16 | 73-81 |
40 | 2 1/8-2 7/16 | 54-62 | 40 | 2 1/8-2 7/16 | 54-62 | 3-3 5/16 | 76-84 |
46 | 2 5/16-2 5/8 | 59-67 | 46 | 2 5/16-2 5/8 | 59-67 | 3 1/16-3 3/8 | 78-86 |
52 | 2 1/2-2 13/16 | 64-72 | 52 | 2 1/2-2 13/16 | 64-72 | 3 1/8-3 7/16 | 80-87 |
58 | 211/16-3 | 69-77 | 58 | 211/16-3 | 69-77 | 3 1/4-3 9/16 | 83-91 |
64 | 2 7/8-3 3/16 | 73-81 | 64 | 2 7/8-3 3/16 | 73-81 | 3 3/8-3 11/16 | 86-94 |
70 | 3 1/16-3 3/8 | 78-86 | 70 | 3 1/16-3 3/8 | 78-86 | 3 1/2-3 13/16 | 89-97 |
76 | 3 1/4-3 9/16 | 83-91 | 76 | 3 1/4-3 9/16 | 83-91 | 3 9/16-3 7/8 | 91-98 |
82 | 3 7/16-3 3/4 | 88-96 | 82 | 3 7/16-3 3/4 | 88-96 | 3 5/8-3 15/16 | 92-100 |
88 | 3 5/8-3 15/16 | 92-100 | 88 | 3 5/8-3 15/16 | 92-100 | 3 3/4-4 1/16 | 95-103 |
94 | 3 13/16-4 1/8 | 97-105 | 94 | 3 13/16-4 1/8 | 97-105 | 4 1/16-4 3/8 | 103-111 |
100 | 4-4 5/16 | 102-110 | 100 | 4-4 5/16 | 102-110 | 4 1/8-4 7/16 | 105-122 |
108 | 4 1/4-4 9/16 | 108-116 | 108 | 4 1/4-4 9/16 | 108-116 | 4 1/2-4 9/16 | 108-116 |
116 | 4 1/2-413/16 | 114-122 | 116 | 4 1/2-4 13/16 | 114-122 | 4 1/2-4 13/16 | 114-122 |
124 | 4 3/4-5 1/16 | 121-129 | 124 | 4 3/4-5 1/16 | 121-129 | 4 9/16-4 7/8 | 116-124 |
132 | 5-5 5/16 | 127-135 | 132 | 5-5 5/16 | 127-135 | 5-5 5/16 | 127-135 |
140 | 5 1/4-5 9/16 | 134-142 | 140 | 5 1/4-5 9/16 | 134-142 | 5 1/4-5 9/16 | 133-141 |
148 | 5 1/2-5 13/16 | 140-148 | 148 | 5 1/2-5 13/16 | 140-148 | 5 1/2-5 13/16 | 140-148 |
156 | 5 3/4-6 1/16 | 146-154 | 156 | 5 3/4-6 1/16 | 146-154 | 5 3/4-61/16 | 146-154 |
164 | 6-6 5/16 | 153-161 | 164 | 6-6 5/16 | 153-161 | 6-6 5/16 | 152-160 |
172 | 6 1/4-6 9/16 | 159-167 | 172 | 6 1/4-6 9/16 | 159-167 | 6 1/4-6 9/16 | 159-167 |
180 | 6 1/2-6 13/16 | 165-173 | 180 | 6 1/2-6 13/16 | 165-173 | 6 1/2-6 13/16 | 165-173 |
مادة | فرقة | كوبري | المبرم مرتكز الدوران | كاب | ربيع | الترباس/الجوز |
W2 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS304 | الصلب المطلي بالزنك | الصلب المطلي بالزنك |
W4 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS304 | / | AISISS304 |
يمكن توفير المزيد من الحجم والمواد وفقًا لمتطلبات العملاء. أعلاه البيانات فقط للرجوع إليها.
التعليمات
1. ما هي المواد المستخدمة في المشبك الزنبركي T-Bolt للخدمة الشاقة؟
نحن نستخدم الفولاذ المقاوم للصدأ SS201 وSS304 للأشرطة، وزنبركات مطلية بالزنك للإصدارات شديدة التحمل، وصواميل معدنية أو نايلون عالية الجودة. المواد المخصصة متاحة للطلبات كبيرة الحجم.
2. ما هي الخراطيم المتوافقة مع هذه المشابك؟
مناسب للخراطيم الهيدروليكية وخراطيم التبريد وخراطيم الهواء والخراطيم الكيميائية وخراطيم الشفط في الشاحنات والآلات والمعدات البحرية والصناعية.
4. هل تتوفر أحجام مخصصة أو علامات OEM؟
نعم، يمكننا الإنتاج وفقًا لمواصفاتك، بما في ذلك القطر والعرض ونوع الزنبرك ونمط الصمولة والعلامات المخصصة.
5. ما هو عزم الدوران الذي يجب تطبيقه أثناء التثبيت؟
عزم الدوران القياسي هو 12-15 نيوتن متر. قد تتطلب المشابك ذات القطر الكبير عزمًا أعلى اعتمادًا على متطلبات الخرطوم والنظام.
