مقدمة
في عالم هندسة السيارات ، لا يتطلب تأمين أنابيب العادم واتصالات الشاحن التوربيني الموثوقية فحسب ، بل يتطلب أيضًا الكفاءة. هذا هو المكان الذي تبرز على عكس الشفاه التقليدية التي تعتمد على مسامير متعددة ، يضمن مشبك V-band واحد ختمًا قويًا و 360 درجة مع تبسيط التثبيت. مشابك V-Band .
بالنسبة لمحلات الإصلاح والموزعين ومديري المشتريات ، فإن فهم كيفية عمل هذه المشابك ، وكيفية حجمها بشكل صحيح ، وكيفية تثبيتها يمكن أن توفر الوقت ، وخفض التكاليف ، وتحسين الموثوقية طويلة الأجل.

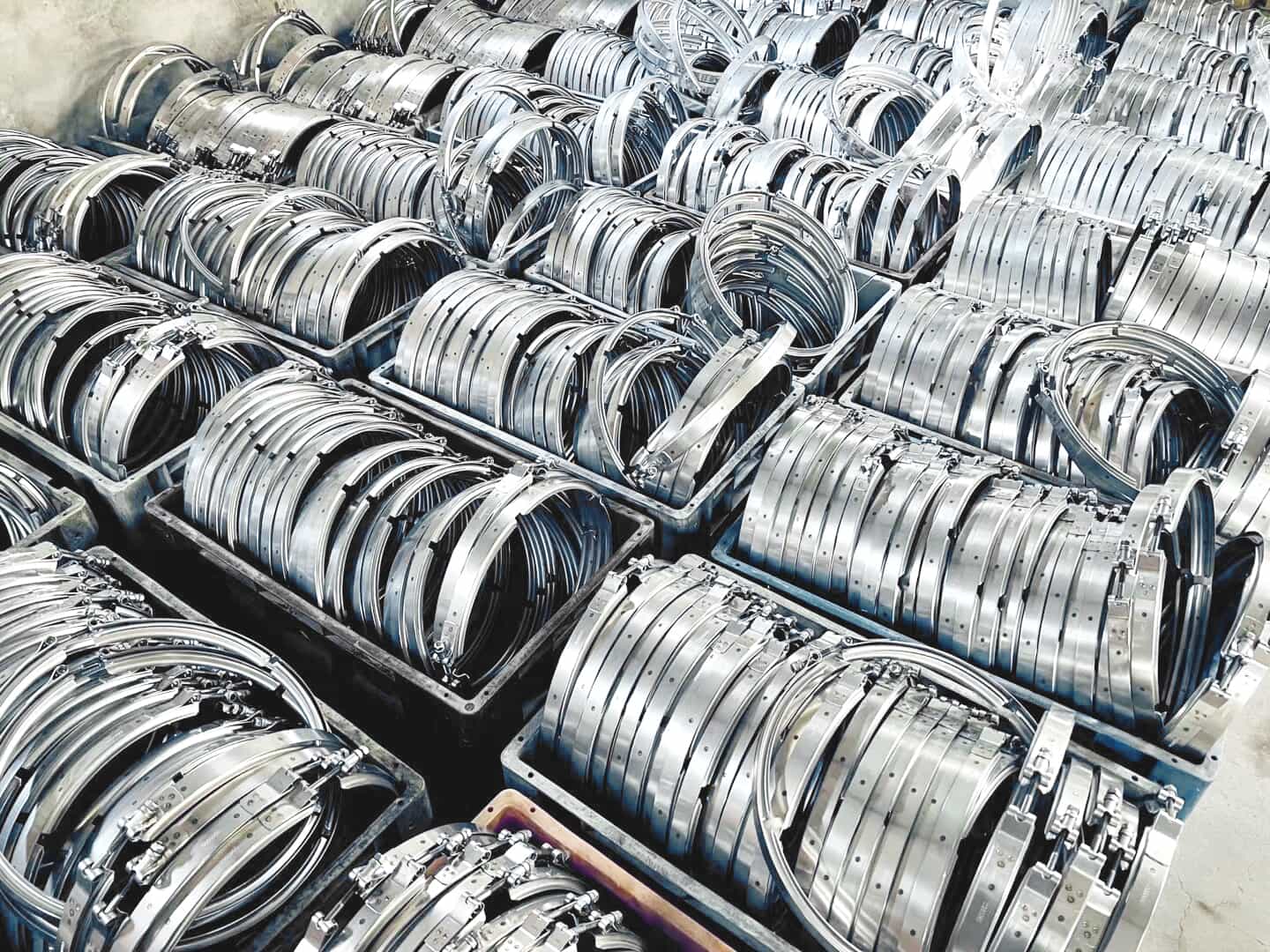

باعتبارنا مصنعًا ينتج أكثر من 8 ملايين مشبك شهريًا، مع إمكانات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، فقد رأينا بشكل مباشر كيف يمكن أن يؤثر الاختيار الصحيح لمشابك V-Band على كل شيء بدءًا من المتانة وحتى سرعة التجميع.
كيف تعمل مشابك V-Band؟

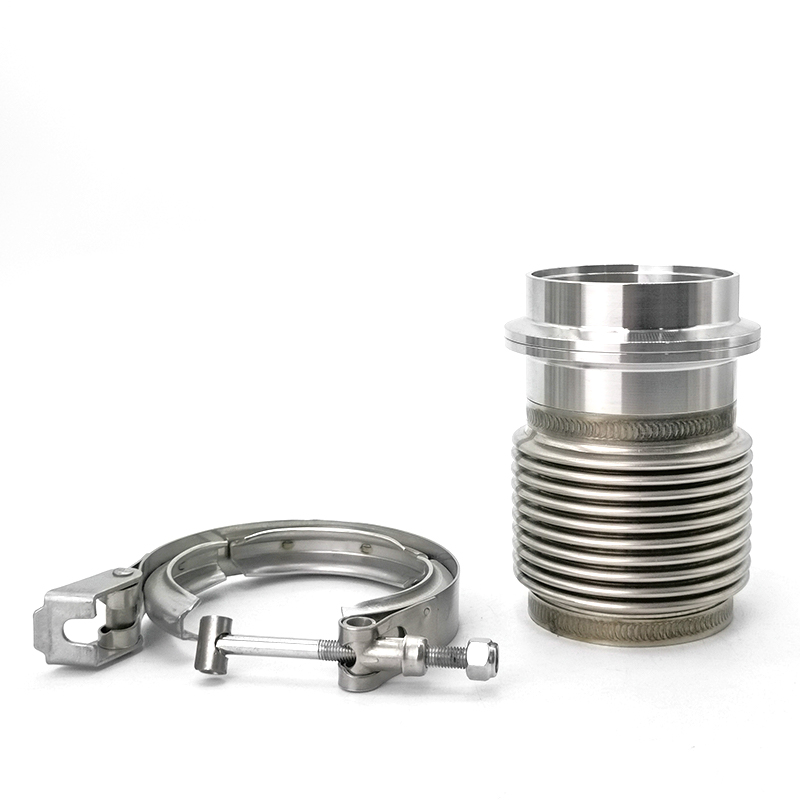

تعتمد المشابك V-Band في جوهرها على مبدأ بسيط ولكنه ذكي. تخيل أنبوبين متصلين معًا بواسطة حواف مصممة خصيصًا للذكر والأنثى. بدلاً من التثبيت حول المحيط، يتم لف مشبك واحد بشريط على شكل حرف V حول المفصل. عندما يتم شد المسمار على شكل حرف T، يقوم الأخدود على شكل حرف V بتثبيت الحواف معًا بإحكام، مما يخلق ضغطًا شعاعيًا موحدًا.
فكر في الأمر مثل عقد أكواب القهوة المضغوطة بحافة إلى شريط مطاطي قوي. يمنعهم التوتر الدائري عن الانفصال ، ولكن في حالة V-bands ، يمكن أن يتحمل النطاق الصلب الحرارة الشديدة (حتى 870 درجة مئوية مع الفولاذ المقاوم للصدأ 304/321) والاهتزازات من المحركات التي تعمل في الآلاف من دورة في الدقيقة.
هذا هو السبب في أن مشابك عادم V-Band هي الحل الأمثل للمحركات ذات الشحن التوربيني، وإعدادات السباق، وتطبيقات الديزل شديدة التحمل.
كيفية قياس واختيار مشبك V-band الأيمن

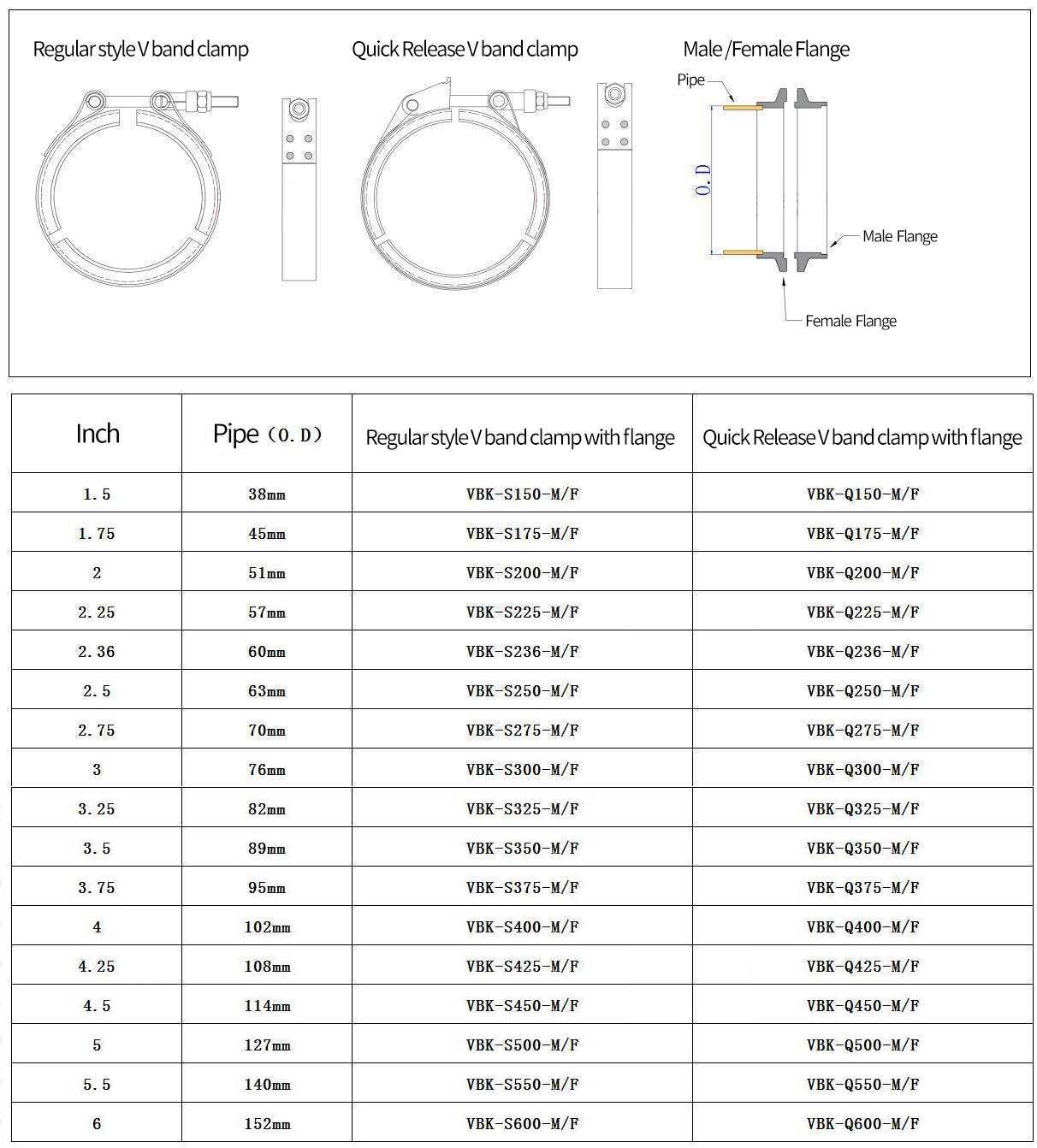

أحد الأسئلة الأكثر شيوعًا هو: 'كيف يمكنك قياس مشبك النطاق V؟ ' الإجابة أبسط من المتوقع. قم دائمًا بقياس القطر الخارجي (OD) للأنبوب الذي سيثبته المشبك. لا تقم بقياس سمك الحافة نفسها، لأن ذلك قد يؤدي إلى اختيار خاطئ.
على سبيل المثال، يتطلب الأنبوب الذي يبلغ قطره الخارجي 63 مم (2.5 بوصة) مشبكًا مصممًا لهذا القطر، مثل الطراز VBK-S250-M/F (النمط العادي) أو VBK-Q250-M/F (التحرير السريع). بالنسبة للتطبيقات الأكبر حجمًا، مثل الشاحنات الثقيلة أو أنظمة العادم المخصصة، تمتد الأحجام حتى 152 مم (6 بوصات).
يعتمد الاختيار بين النمط العادي ومشابك V-Band سريعة التحرير على سيناريو الاستخدام. تعتبر المشابك العادية فعالة من حيث التكلفة وتوفر قوة إغلاق ممتازة، في حين تسمح إصدارات التحرير السريع بالتفكيك السريع - وهي قيمة لفرق رياضة السيارات أو ورش العمل التي تجري تعديلات متكررة.
عملية التثبيت وشد عزم الدوران
يعد تثبيت مشبك V-band واضحًا ، ولكن الأمور الدقيقة. أولاً ، قم بمحاذاة الشفاه الذكور والإناث بعناية. أي اختلال سيؤدي إلى المساومة على الختم. ثم ، حرك المشبك V على المفصل. قم بتشديد T-Bolt تدريجياً وبشكل متساوٍ ، مما يضمن مقاعد المشبك بالكامل في أخاديد الحافة.
أما بالنسبة لكيفية أن تكون المشابك الضيقة V-band ، فإن ممارسة الصناعة تقدم إرشادات واضحة.
الإفراط في الإفراط في الإزاحة يمكن أن يشوه الحافة أو تجريد الخيوط ، في حين أن الإضفاء
لتصور هذا ، فكر في تشديد الغطاء على طباخ الضغط. إذا تركت الأمر فضفاضًا جدًا ، يهرب البخار ؛ إذا كنت تبالغ في ذلك ، فأنت تخاطر بإتلاف الختم. تحقيق التوازن الصحيح هو المفتاح.
هل تحتاج المشابك V-Band إلى حشوات؟
من المفاهيم الخاطئة الشائعة أن المشابك V-Band تحتاج إلى حشوات. في الواقع، بالنسبة لمعظم التطبيقات، لا يفعلون ذلك. تخلق الشفاه الذكور والإناث المُصنعة بدقة ختمًا موثوقًا من المعدن إلى المعدن.
ومع ذلك ، في بعض السيناريوهات المتطرفة-مثل أنظمة توربو عالية التغذية أو المعدات الصناعية التي تتعامل مع غازات التآكل-يمكن استخدام حشية ثانوية. غالبًا ما تكون مصنوعة من الرسوم البيانية أو المواد المعدنية المعززة لتعزيز الختم.
بالنسبة لأنظمة عادم السيارات القياسية ، فإن مشبك النطاق V المثبت بشكل صحيح يكفي.
التطبيقات في أنظمة عادم السيارات

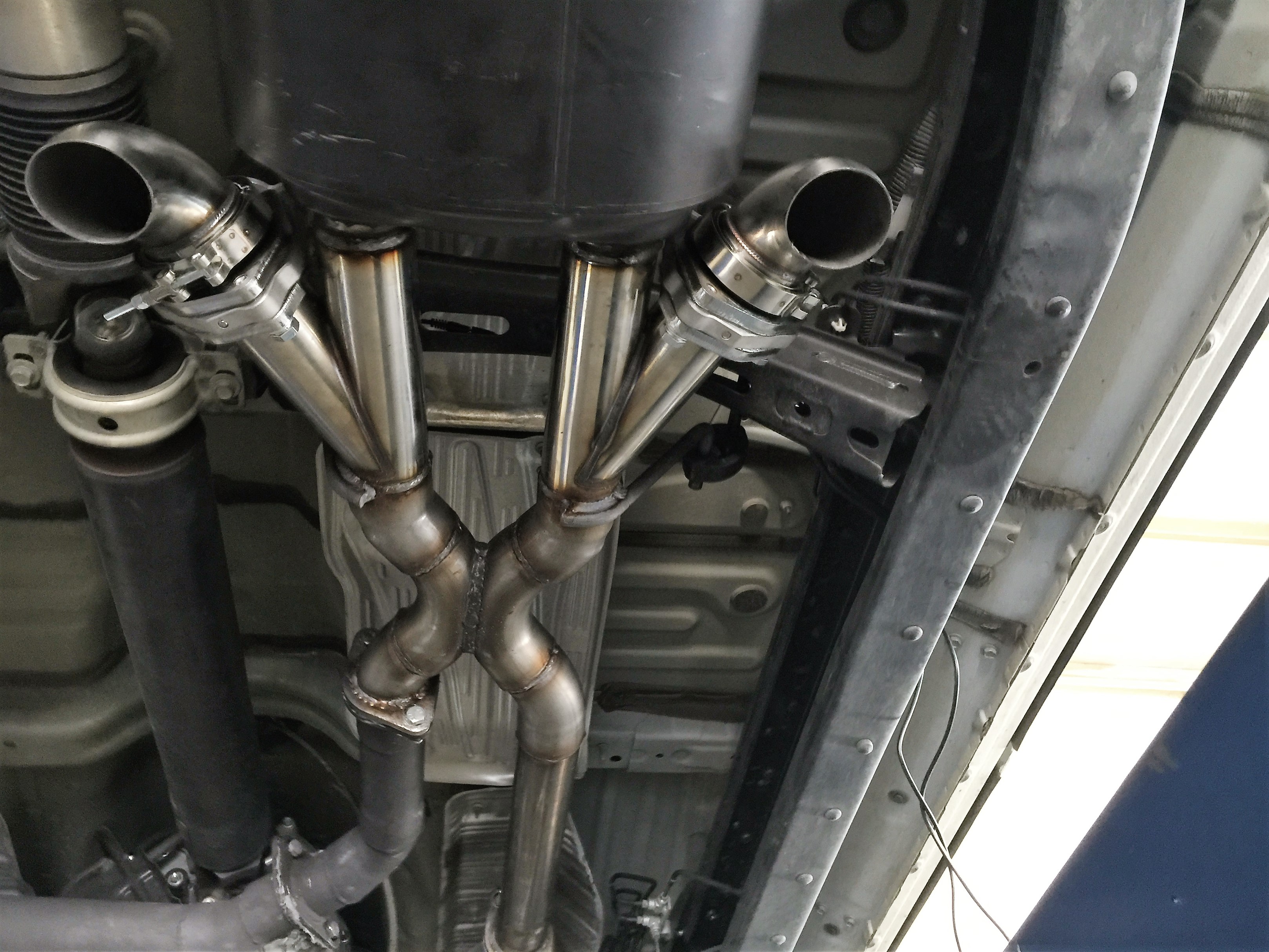

يتم استخدام المشابك V-Band على نطاق واسع عبر الحقول للسيارات والصناعية. في سيارات الأداء ، يقومون بتوصيل الشاحن التوربيني بـ DownPipes ، مما يتيح الصيانة السريعة أثناء السباق. في شاحنات الديزل ، توفر ختم موثوق به على الرغم من اهتزازات المحرك وركوب الدراجات الحرارية.
وبعيدًا عن المركبات، توجد أيضًا في خطوط تجهيز الأغذية وخطوط الأنابيب الكيميائية، حيث يعد التفكيك وإعادة التجميع السريع أمرًا بالغ الأهمية.
بالنسبة للمشترين الذين يستوردون مصادرهم مباشرة من المصانع، فإننا نقدم كلاً من مشابك العادم OEM وODM V-Band. سواء كنت بحاجة إلى أحجام مخصصة، أو علامة تجارية تحمل شعار شركتك، أو درجات محددة من الفولاذ المقاوم للصدأ، فإن فريقنا الهندسي يدعم الحلول المخصصة.
الأسئلة الشائعة: أسئلة شائعة حول مشابك V-band
كيفية إزالة مشبك V-band؟
تخفيف t-bolt قليلا. إذا كان المفصل مصحوبًا بالكربون ، فقم بتطبيق زيت اختراق واضغط برفق باستخدام مطرقة مطاطية. تجنب التطفل العدواني مع أدوات المعادن ، والتي يمكن أن تلحق الضرر بالحافة.
كيفية استخدام مشبك V-band بشكل صحيح؟
تأكد دائمًا من أن الشفاه نظيفة وخالية من الحطام قبل التجميع. قم بتطبيق عزم الدوران حتى عند التشديد وإعادة الفحص بعد أول دورة حرارة ، لأن تمدد المعادن والانكماش قد يخفف المفصل.
ما هي المواد المتوفرة؟

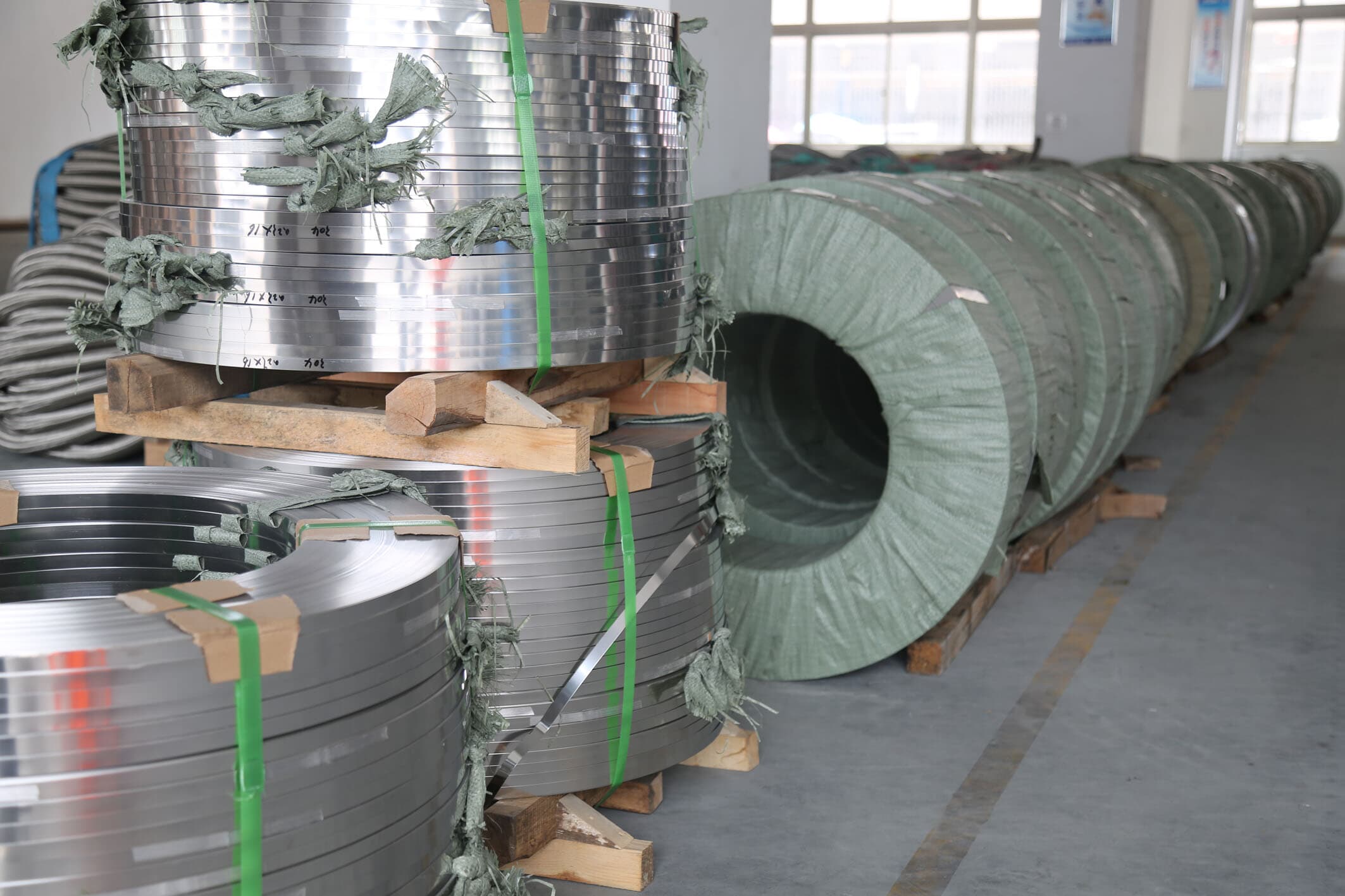

نقوم بتصنيع المشابك ذات النطاق V من الفولاذ المقاوم للصدأ 304، 321، و409. كل درجة لها خصائص فريدة:
304 يقدم مقاومة تآكل قوية.
321 يتعامل مع درجات حرارة أعلى.
409 موفرة من حيث التكلفة لتطبيقات OEM كبيرة الحجم.
الخلاصة ودعوة العمل
من فهم كيفية عمل المشابك V-Band إلى إتقان تركيبها وحجمها، فمن الواضح أن هذه المكونات لا غنى عنها في هندسة العادم الحديثة. مزيجها من البساطة والقوة والقدرة على التكيف يجعلها متفوقة على حلول الفلنجات التقليدية.
إذا كنت ورشة عمل أو موزع أو مشتري OEM تسعى للحصول على المشابك عالية الجودة والقابلة للتخصيص ، فإننا ندعوك لاستكشاف مشابك V-Band الخاصة بنا ، ومعرفة المزيد عن مصنعنا ، أو الاتصال بفريق المبيعات لدينا لمناقشة الطلبات السائبة والمشاريع المخصصة.

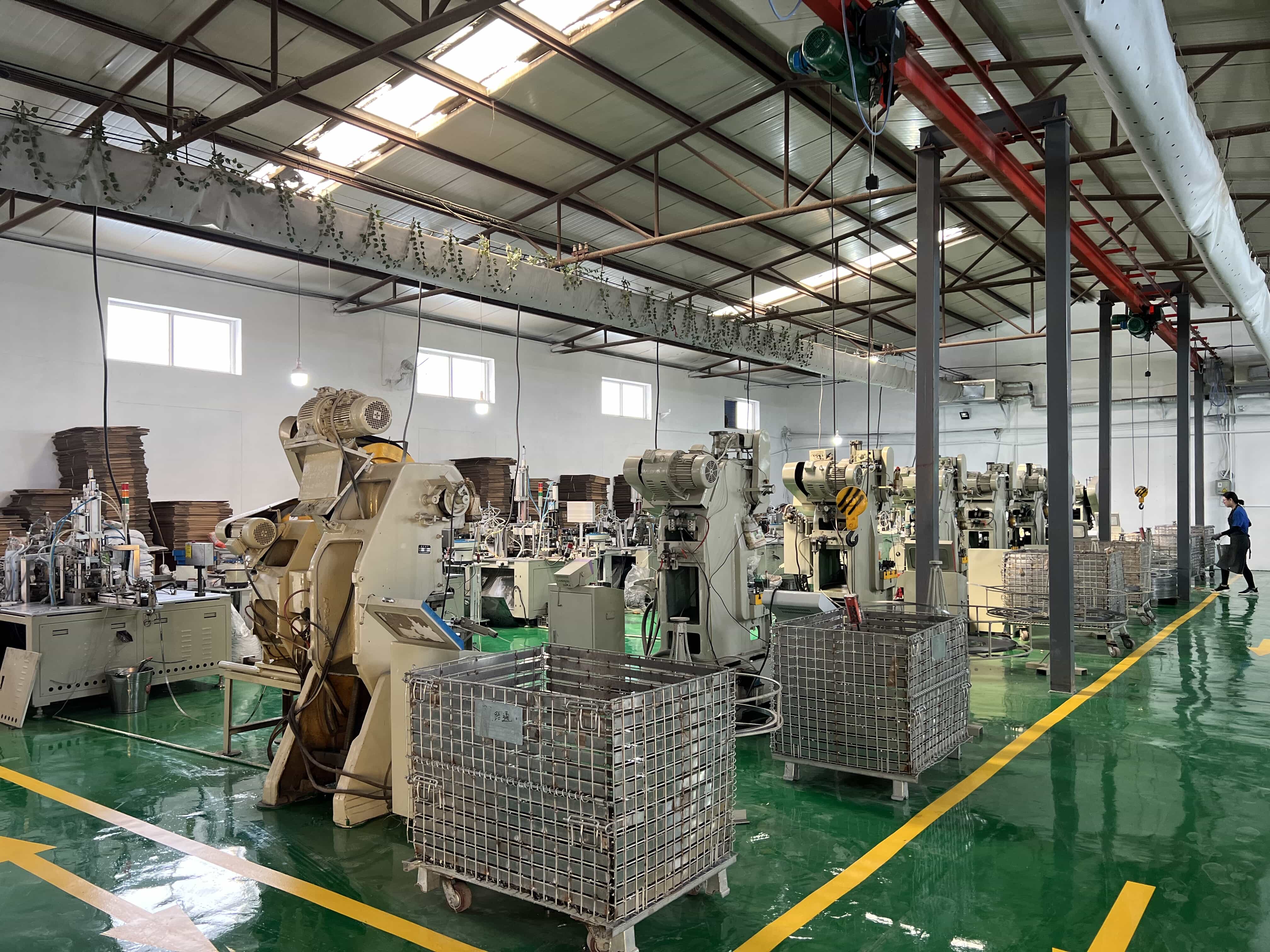

بفضل قدرتنا الشهرية البالغة 8 ملايين قطعة، ومراقبة الجودة القوية، ودعم OEM/ODM، نحن ملتزمون بأن نكون شريكك الموثوق به في مكونات نظام العادم.
