يعد اختيار الانحناءات الفولاذ المقاوم للصدأ المناسبة لأنظمة عادم السيارات أمرًا ضروريًا لضمان المتانة والأداء والامتثال لمعايير الصناعة. سيساعدك هذا الدليل على التنقل في العوامل الرئيسية مثل خصائص المواد والظروف البيئية ومتطلبات التصنيع لاتخاذ قرار مستنير.
درجات من الفولاذ المقاوم للصدأ
يجب أن تحمل الانحناءات الفولاذ المقاوم للصدأ لأنظمة العادم درجات حرارة عالية ، والغازات المسببة للتآكل ، وركوب الدراجات الحرارية. تشمل الدرجات الأكثر شيوعًا:
الفولاذ المقاوم للصدأ الأوستنيتي (304 ، 316 ، 309):
يوفر الصف 304 (18/8 من الفولاذ المقاوم للصدأ) مقاومة جيدة للتآكل والقدرة على تحمل التكاليف ، مما يجعلها مناسبة لمكونات العادم العامة.
يحتوي الصف 316 على الموليبدينوم ، مما يعزز مقاومة الكلوريد والبيئات الحمضية (على سبيل المثال ، ظروف الطرق الساحلية أو المملحة).
تم تصميم الصف 309 للتطبيقات ذات درجة الحرارة العالية (حتى 1038 درجة مئوية) ولكن قد تتطلب الطلاء لتخفيف الأكسدة في الدورات الحرارية المتقلبة.
الفولاذ المقاوم للصدأ الفيريريك (409 ، 441):
يستخدم الصف 441 على نطاق واسع في أنظمة عادم السيارات بسبب مقاومة الحرارة الممتازة وقابلية اللحام وفعالية التكلفة. إنه يقاوم تكسير الأكسدة وتآكل الإجهاد ، مما يجعله مثاليًا للمحولات الحفازة والخمورة.
الوجبات الرئيسية: بالنسبة للمناطق ذات درجة الحرارة العالية (على سبيل المثال ، بالقرب من المحرك) ، فكر في 309 أو 441 من الفولاذ المقاوم للصدأ. بالنسبة للبيئات المسببة للتآكل ، حدد أولويات 316 أو 304. في مصنعنا ، نقدم أساسًا الانحناءات الفولاذية غير القابل للصدأ SS304 أو SS316 وخيارات مواد أخرى مثل الصلب الكربوني والصلب الألمنيوم و SS201.
زوايا الانحناء المشتركة
تتوفر الانحناءات الفولاذ المقاوم للصدأ بزوايا مختلفة لاستيعاب القيود المكانية وديناميات تدفق الهواء ومتطلبات تخطيط النظام.
مثالي للتغيرات الاتجاهية التدريجية في الأنظمة المدمجة (على سبيل المثال ، مقصورات محرك ضيقة).
يقلل من الاضطراب وضغط الظهر مقارنة بزوايا أكثر حدة.
يستخدم بشكل شائع في أقسام أو موصلات متوسطة بين المحولات الحفازة والخمورة.

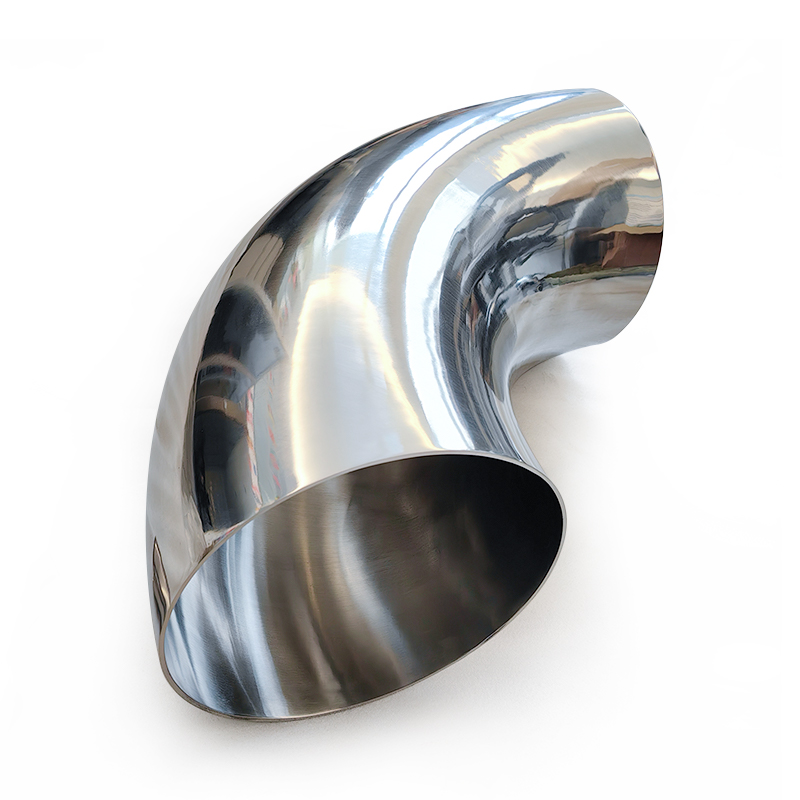

يستخدم على نطاق واسع للتغييرات الاتجاهية الحادة (على سبيل المثال ، توصيل الأنابيب إلى خط العادم الرئيسي). متوفر في القائمة القصيرة (ص = 1.0D) والتكوينات الطويلة (R = 1.5D).
الانحناء القصيرة الانحناء توفر مساحة ولكنها تزيد من مقاومة التدفق ؛ الانحناء الطويل القاعدة يقلل من انخفاض الضغط.
180 درجة الانحناء (u-bend)
تستخدم في أنظمة إعادة الدوران أو التخطيطات المعقدة التي تتطلب انعكاس التدفق الكامل.
غالبًا ما يقترن المفاصل المرنة لامتصاص الاهتزازات والتوسع الحراري.
معايير الصناعة للانحناءات الفولاذ المقاوم للصدأ
يجب أن تلتزم الانحناءات الفولاذ المقاوم للصدأ بمعايير محددة لضمان دقة الأبعاد وجودة المواد والتوافق مع أنظمة السيارات. تشمل المعايير الرئيسية:
GB/T 12459-2005: يحدد متطلبات تجهيزات أنابيب الصلب غير الملحومة ، بما في ذلك أبعاد الانحناء والتحمل لأنابيب DN15-DN600. يستخدم هذا المعيار على نطاق واسع لانحناءات 90 درجة سلسة مع دائرة نصف قطرها 1.5D الانحناء.
GB/T 13401-2005: يغطي تجهيزات أنابيب اللوحة الصلب لتلوين الصلب ، والتي تنطبق على أقطار أكبر (DN150-DN1200). فهو يضمن التوحيد في سمك الجدار والانتهاء من السطح.
ASME B16.9: معيار دولي لتجهيزات الحيل المصنوعة من المصنع المصنوع من المصنع ، المعتمدة عادة لأنظمة السيارات عالية الضغط.
DIN 2605/JIS B2311: المعايير الأوروبية واليابانية التي تركز على زوايا الانحناء (45 درجة ، 90 درجة ، 180 درجة) وتصنيفات الضغط.
الوجبات الرئيسية: تحقق دائمًا من أن الانحناءات تلبي معايير مثل ASTM أو ISO وتتناسب مع النطاقات التشغيلية لنظام العادم ودرجات الحرارة.
تقييم المطالب البيئية والتشغيلية
تقلبات درجة الحرارة:
تواجه أنظمة العادم التدفئة والتبريد السريع. أداء الفولاذ الأوستنيتي مثل 304/316 أداءً جيدًا تحت حرارة ثابتة ، ولكن قد تتطلب درجات الحرارة الدورية أعلى من 980 درجة مئوية الطلاء (على سبيل المثال ، MGO/ZRO₂) لمنع الأكسدة والتكسير.
مقاومة التآكل:
في المناطق الساحلية أو عالية الرطوبة ، يمكن أن يتحلل الحفر الناجم عن الكلوريد. يوفر محتوى الموليبدينوم من الدرجة 316 أو الفولاذ المقاوم للصدأ المزدوج (على سبيل المثال ، 2205) مقاومة فائقة.
التعرض الكيميائي:
تحتوي غازات العادم على مركبات وأحماض الكبريت. ينصح الدرجات الفيريتية مثل 441 ومواجهة أوستنيكية مع الطلاء الواقي.
إعطاء الأولوية لمتطلبات التصنيع والتصنيع
القابلية للتشكيل:
من السهل الانحناء واللحام الأسهل في التشكيل: من الأسهل في الانحناء واللحام ، مما يقلل من تكاليف الإنتاج. يتطلب الفولاذ الفيريريتي (441) تحكمًا دقيقًا لتجنب الهشاشة أثناء التكوين.
الانتهاء من السطح:
هناك خيارات مختلفة لك لاختيارها ، مرآة مصقولة ، مصقولة غير لامعة ، مصقولة ، تفجير الرمال ، التخليل الحمضي وما إلى ذلك ، الداخلية والخارجية. تعتمد على متطلبات العملاء.
توافق اللحام:
تجنب الانحناءات الفولاذية المجلفنة بسبب الأبخرة السامة والتآكل بعد اليرداد. درجات الفولاذ المقاوم للصدأ مثل 441 و 304 تسمح لحامات أكثر أمانًا وموثوقية.
التكلفة مقابل توازن الأداء
الخيارات الصديقة للميزانية:
الصف 409 (ferritic) اقتصادي للمكونات غير الحرجة ولكنه يفتقر إلى طول عمر 441 أو 304.
الاستثمار طويل الأجل:
الفولاذ المرتفع (316 ، 441) يقلل من تكاليف الصيانة في البيئات القاسية. على سبيل المثال ، تمتد مقاومة 441 للإرهاق الحراري عمر نظام العادم.
خاتمة
يتطلب اختيار الانحناءات الفولاذ المقاوم للصدأ لأنظمة العادم التلقائي محاذاة مع المعايير (GB/T ، ASME ، ISO ، إلخ) ، المواد ، متطلبات دائرة نصف قطرها الثناء (1.5D مقابل 1.0D) ، وتصنيع التصنيع. بالإضافة إلى زاوية الانحناء اليمنى - سواء كانت 45 درجة أو 90 درجة أو 180 درجة - تعتمد على التصميم المكاني لنظام العادم الخاص بك ، والظروف الحرارية ، وأهداف الأداء.
قم بتحسين نظام العادم الخاص بك اليوم - اتصل بنا للحصول على Bends Stainless Bends مصممة من أجل المتانة والكفاءة!
