مقدمة
هل تساءلت يومًا كيف تتعامل الأنظمة الصناعية مع التقلبات المستمرة في درجات الحرارة دون أن تفشل؟ وصلات التمدد المعدنية هي الأبطال المجهولون، حيث تمتص التمدد الحراري والاهتزازات والضغط الميكانيكي لمنع الأضرار المكلفة.
في هذه المقالة سوف نستكشف أهمية وصلات التمدد المعدنية في أنظمة الأنابيب الصناعية. سوف تتعلم كيفية الحفاظ على سلامة النظام وتعزيز الموثوقية وإطالة عمر المعدات الحيوية. وسنناقش أيضًا تطبيقاتها وفوائدها في مختلف الصناعات، مما يساعدك على فهم سبب أهميتها للأنظمة الصناعية الحديثة.
فهم وصلات التمدد المعدنية: الوظيفة والأهمية والفوائد
ملخص
تعمل وصلات التمدد المعدنية، والتي يشار إليها غالبًا باسم المعوضات، كموصلات مرنة تستخدم في مختلف الصناعات. أنها تستوعب الضغوط والحركات الناجمة عن تقلبات درجات الحرارة، والاهتزازات، والتحولات في الحمل الميكانيكي. إن قدرتها على التعامل مع الحركات المحورية والجانبية والزاوية تجعل هذه المفاصل لا غنى عنها في الحفاظ على سلامة أنظمة الأنابيب. وبدونها، يمكن أن تؤدي اختلالات النظام والضغط الميكانيكي إلى الفشل. تعتبر الموصلات المرنة مثل هذه ضرورية في الصناعات التي يمكن أن تؤدي فيها الأخطاء الطفيفة في المحاذاة إلى نتائج كارثية.
أهمية
في العديد من الأنظمة الصناعية، تلعب وصلات التمدد المعدنية دورًا حاسمًا في منع الأضرار الناجمة عن التمدد الحراري. وهذا مهم بشكل خاص في البيئات التي تعاني من تقلبات متكررة وشديدة في درجات الحرارة. ومع توسع خطوط الأنابيب وتقلصها مع تغيرات درجة الحرارة، تمتص المفاصل هذه الحركات، مما يحافظ على سلامة النظام بأكمله. فهي لا تحمي النظام من الإجهاد الحراري فحسب، بل إنها تقلل أيضًا الضغط على المكونات الأخرى، مما يمنع التآكل المبكر ويطيل العمر التشغيلي للمعدات. وبالتالي، تعتبر هذه المفاصل أساسية لضمان سلامة وكفاءة العمليات الصناعية.
الفوائد الرئيسية
يوفر استخدام وصلات التمدد المعدنية العديد من المزايا المهمة:
تعزيز موثوقية النظام : من خلال امتصاص الضغوط الحرارية والميكانيكية، تحمي هذه الوصلات المعدات الحيوية، مما يضمن التشغيل المستمر دون حدوث أعطال غير متوقعة.
كفاءة التكلفة : تعد القدرة على إطالة عمر الأنابيب وتقليل تكاليف الصيانة إحدى الفوائد الرئيسية. تمنع وصلات التمدد المعدنية الأضرار الناجمة عن الإجهاد والتي قد تؤدي إلى إصلاحات أو عمليات استبدال مكلفة.
المرونة : تتكيف هذه الموصلات مع الحركات المختلفة داخل النظام، مما يضمن التشغيل السلس حتى في ظل الظروف الصعبة.
فهم وظيفة وتصميم وصلات التمدد المعدنية
التعريف والوظيفة الأساسية

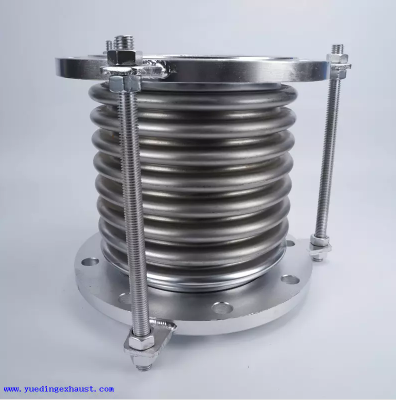

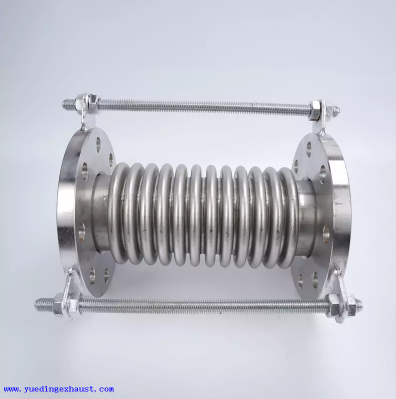

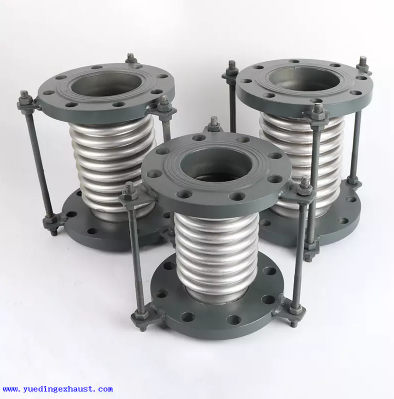

تم تصميم وصلة التمدد المعدنية خصيصًا لامتصاص القوى الناتجة عن التمدد الحراري والاهتزازات والتحولات الميكانيكية. عندما تتعرض خطوط الأنابيب أو القنوات لتغيرات في درجة الحرارة، فإنها تتوسع وتتقلص. يستوعب مفصل التمدد المعدني هذه الحركات، مما يمنع الضغط من الانتقال إلى بقية النظام. تعتبر هذه الوظيفة حاسمة في التطبيقات التي تكون فيها التغيرات في درجات الحرارة شائعة، كما هو الحال في محطات الطاقة أو مرافق المعالجة الكيميائية.
هذه الوصلات مصنوعة من معادن متينة مثل الفولاذ المقاوم للصدأ، والذي يوفر مرونة طويلة الأمد حتى في ظل درجات الحرارة والضغوط العالية. تم تصميم المنفاخ، وهو العنصر المرن للمفصل، للضغط أو التمدد حسب الحاجة، وامتصاص الحركات المحورية (الطولية)، والجانبية (الجانبية)، والزاوية (الدورانية) التي تحدث داخل النظام.
المكونات والبناء
تتكون وصلات التمدد المعدنية من عدة مكونات أساسية:
المنفاخ : تم تصميم المكون الأساسي المرن، المصنوع من معدن عالي القوة، للضغط والتمدد عندما يخضع النظام للتغيرات الحرارية.
قضبان الربط والفلنجات : توفر هذه المكونات الدعم للمنفاخ، وتحافظ على الاستقرار مع السماح بالحركة اللازمة تحت الضغط.
الموصلات : تعمل على تثبيت المفصل بالنظام، مما يضمن بقاءه متصلاً مع السماح بالحركة المطلوبة.
يتم اختيار مواد مثل الفولاذ المقاوم للصدأ والإنكونيل لمقاومتها للتآكل والضغط العالي ودرجات الحرارة القصوى، مما يضمن أداء وصلات التمدد المعدنية بفعالية حتى في البيئات القاسية. وتضمن هذه المواد أن تعمل المفاصل بشكل موثوق، سواء تعرضت لعوامل كيميائية، أو حرارة شديدة، أو تقلبات في الضغط.
أنواع الحركات المستوعبة
تم تصميم وصلات التمدد المعدنية للتعامل مع ثلاثة أنواع رئيسية من الحركة:
الحركة المحورية : تتضمن التمدد أو الانكماش الطولي على طول محور خط الأنابيب. إنها أكثر أنواع الحركة شيوعًا في الأنظمة الحرارية.
الحركة الجانبية : يحدث الإزاحة من جانب إلى آخر غالبًا عندما تتسبب قوى أو تحولات خارجية في تحرك الأنابيب أفقيًا.
الحركة الزاوية : تحدث هذه الحركة عندما تدور الأنابيب أو تنحني في مستويات مختلفة، وهو أمر شائع في الأنظمة المعرضة لقوى الدوران.
يخدم كل نوع حركة غرضًا مميزًا في الحفاظ على استقرار النظام. تسمح مرونة وصلات التمدد المعدنية بالتكيف مع مجموعات مختلفة من هذه الحركات، مما يجعلها مثالية لمجموعة واسعة من التطبيقات الصناعية.
| نوع الحركة | الوصف | حالة الاستخدام الشائع دور |
| الحركة المحورية | التوسع الطولي أو الانكماش على طول محور خط الأنابيب. | التمدد الحراري في خطوط الأنابيب البخارية. |
| الحركة الجانبية | إزاحة النظام من جانب إلى آخر، عادةً بسبب قوى خارجية. | تحويل الأنابيب أو القوى الخارجية المؤثرة على الأنظمة. |
| الحركة الزاوية | دوران أو ثني الأنابيب، يحدث عادة بسبب قوى الدوران أو التحولات في الموضع. | مجاري الهواء وأنظمة الاهتزازات العالية للطائرات. |
أنواع مختلفة من وصلات التمدد المعدنية واستخداماتها
وصلات توسعة المنفاخ المفردة
وصلة تمدد المنفاخ المفرد هي أبسط أشكالها، وتتكون من منفاخ واحد مرن. يُستخدم هذا النوع بشكل أساسي في الأنظمة التي يُتوقع فيها الحركة المحورية (الطولية) فقط. على سبيل المثال، تستخدم خطوط أنابيب البخار أو أنظمة السوائل ذات درجة الحرارة العالية عادةً وصلات تمدد منفاخ مفردة لاستيعاب التمدد الحراري. تعتبر هذه المفاصل فعالة في التعامل مع الحركة الخطية المباشرة، على الرغم من أنها تقتصر على تطبيقات محددة.
وصلات التمدد العالمية
تجمع هذه المفاصل بين قدرات الحركة المحورية والجانبية والزاوية، مما يجعلها مثالية للبيئات الديناميكية التي من المحتمل أن تحدث فيها أنواع متعددة من الحركة. توجد هذه المفاصل بشكل شائع في الأنظمة الصناعية، مثل مصانع البتروكيماويات ومحطات الطاقة، حيث تواجه الأنابيب أنماط حركة معقدة. إن قدرتها على استيعاب حركات متعددة في وقت واحد تجعلها لا غنى عنها في هذه الصناعات.
مفاصل التوسع Gimbal
تم تصميم وصلات التمدد ذات المحورين خصيصًا للتعامل مع الحركات الزاوية في اتجاهات متعددة. تُستخدم هذه المفاصل غالبًا في الأنظمة التي تتعرض لحركات معقدة ومتعددة الاتجاهات، كما هو الحال في قنوات الطائرات أو البيئات عالية الاهتزاز. تسمح آلية المحورين بحركة متعددة المستويات، مما يضمن أن هذه المفاصل توفر المرونة اللازمة في التطبيقات عالية الضغط حيث قد تفشل المفاصل الأخرى في الأداء بشكل مناسب.
الصناعات الرئيسية التي تكون فيها وصلات التمدد المعدنية بالغة الأهمية
محطات توليد الطاقة
في محطات توليد الطاقة، تعتبر وصلات التمدد المعدنية ضرورية لإدارة التمدد الحراري في خطوط أنابيب البخار عالية الضغط. عندما يمر البخار عبر التوربينات أو الغلايات، تؤدي التغيرات في درجات الحرارة إلى تمدد الأنابيب وتقلصها. تعمل وصلات التمدد المعدنية على امتصاص هذه الحركات، مما يمنع فشل الأنابيب ويحافظ على كفاءة النظام. وهي تستخدم بشكل شائع في التوربينات، ومولدات البخار لاستعادة الحرارة (HRSG)، وأنظمة العادم، حيث تكون الدورات الحرارية العالية شائعة.
النفط والغاز
تعتمد صناعة النفط والغاز بشكل كبير على وصلات التمدد المعدنية للتعامل مع تقلبات الضغط في خطوط الأنابيب التي تخضع لتغيرات شديدة في درجات الحرارة. تمتص هذه الوصلات الحركات الميكانيكية الناتجة عن عمليات الضخ، مما يمنع تمزق الأنابيب أو التسرب في الأنظمة الحيوية. خطوط أنابيب النفط، وخاصة تلك المستخدمة في الحفر البحري، معرضة بشدة لكل من التمدد الحراري والإجهاد الميكانيكي بسبب تغير ظروف الأرض وتقلب ضغوط السوائل.
لمزيد من المعلومات حول كيفية أداء هذه الحلول في البيئات الصناعية القاسية، استكشف دراسة الحالة المتخصصة هذه حول منفاخ وصلات التمدد المستخدمة في مواقع التعدين.
مرافق المعالجة الكيميائية والبتروكيماويات
في المصانع الكيميائية، تلعب وصلات التمدد المعدنية دورًا أساسيًا في ضمان سلامة النظام في البيئات المسببة للتآكل. تساعد هذه المفاصل على امتصاص الحركات الناتجة عن التغيرات في درجات الحرارة، وحماية الأنابيب والمكونات الأخرى في الأنظمة التي تنقل المواد الكيميائية الخطرة. وهي تُستخدم بشكل شائع في المفاعلات والمبادلات الحرارية وأجهزة غسل الغاز، حيث تشكل المواد الكيميائية القاسية ودرجات الحرارة المرتفعة مخاطر كبيرة على سلامة النظام.
| الصناعة | في وصلات التمدد المعدنية |
| محطات توليد الطاقة | إدارة التمدد الحراري في خطوط أنابيب البخار، مما يضمن كفاءة النظام ومنع أعطال الأنابيب. |
| النفط والغاز | امتصاص تقلبات الضغط والحركات الميكانيكية في خطوط الأنابيب لمنع التمزقات والتسربات. |
| المعالجة الكيميائية | حماية الأنابيب في البيئات المسببة للتآكل عن طريق امتصاص التحولات الحرارية ومنع انهيار النظام. |
الفوائد الرئيسية لاستخدام وصلات التمدد المعدنية في الأنظمة الصناعية
تعزيز المتانة
تم تصميم وصلات التمدد المعدنية لتوفير أداء طويل الأمد في البيئات الصناعية القاسية. وهي مصنوعة من مواد عالية الجودة مثل الفولاذ المقاوم للصدأ، وتوفر مقاومة استثنائية للتآكل ودرجات الحرارة القصوى والتآكل الميكانيكي. تضمن هذه المتانة بقاء أنظمة الأنابيب قيد التشغيل لفترات طويلة دون الحاجة إلى إصلاحات أو استبدالات متكررة. عند تركيبها وصيانتها بشكل صحيح، يمكن أن تعمل وصلات التمدد المعدنية على إطالة عمر النظام بأكمله لعقود من الزمن، مما يقلل من تكاليف التشغيل الإجمالية. علاوة على ذلك، فإن قدرتها على تحمل الضغوط البيئية تقلل من مخاطر الفشل، مما يؤدي إلى تقليل وقت التوقف عن العمل وتقليل انقطاع الإنتاج.
المرونة في تصميم النظام
واحدة من أهم مزايا وصلات التمدد المعدنية هي مرونتها المتأصلة، والتي تسمح لها باستيعاب مجموعة واسعة من الحركات. تشمل هذه الحركات التحولات المحورية والجانبية والزاوية، والتي تحدث جميعها بسبب التمدد الحراري والاهتزاز والقوى الميكانيكية داخل النظام. تعد القدرة على استيعاب مثل هذه الحركات دون المساس بسلامة نظام الأنابيب أمرًا ضروريًا في الصناعات التي تكون فيها المحاذاة الدقيقة والتشغيل المستمر أمرًا بالغ الأهمية. تتيح هذه المرونة للمهندسين تصميم أنظمة أكثر تعقيدًا وديناميكية، كما هو الحال في محطات الطاقة أو المعالجة الكيميائية أو الصناعات الفضائية. إن تعدد استخدامات وصلات التمدد المعدنية يعني أنه يمكن استخدامها في كل شيء بدءًا من أنظمة التدفئة السكنية البسيطة وحتى التطبيقات الصناعية المعقدة، مما يضمن التشغيل السلس حتى في ظل الظروف الأكثر تطلبًا.
فعالية التكلفة
من خلال تقليل متطلبات الصيانة بشكل كبير وإطالة العمر التشغيلي لخطوط الأنابيب، توفر وصلات التمدد المعدنية وفورات كبيرة في التكلفة مع مرور الوقت. فهي تقلل من الحاجة إلى الإصلاحات المتكررة الناجمة عن الأضرار الناجمة عن الإجهاد، والتي يمكن أن تكون مكلفة ومدمرة. تساعد هذه الوصلات أيضًا على منع الفشل المبكر لمكونات النظام الأخرى، مثل الصمامات والمضخات والضواغط، عن طريق تخفيف آثار التمدد الحراري والاهتزازات. ونتيجة لذلك، تستفيد الشركات من انخفاض تكاليف الإصلاح والاستبدال، فضلاً عن تقليل وقت التوقف عن العمل لصيانة النظام. إن متانة وصلات التمدد المعدنية ومرونتها على المدى الطويل تجعلها حلاً فعالاً من حيث التكلفة للصناعات التي تتطلع إلى تحسين أرباحها النهائية مع الحفاظ على عمليات موثوقة وفعالة.
| وصف | الفوائد الرئيسية |
| تعزيز موثوقية النظام | يمتص الضغوط الحرارية والميكانيكية، مما يضمن تشغيل النظام دون أعطال غير متوقعة. |
| كفاءة التكلفة | يطيل عمر الأنابيب ويقلل تكاليف الصيانة عن طريق منع الأضرار التي تؤدي إلى الإصلاحات. |
| المرونة | يتكيف مع الحركات المختلفة داخل الأنظمة، مما يضمن التشغيل السلس في ظل الظروف الصعبة. |
ممارسات التثبيت والصيانة المناسبة لوصلات التمدد المعدنية
نصائح التثبيت
التثبيت الصحيح أمر بالغ الأهمية لأداء وصلات التمدد المعدنية. يمكن أن يؤدي عدم المحاذاة أو عدم كفاية التثبيت إلى الفشل المبكر. يعد التأكد من تركيب وصلات التمدد بشكل صحيح، مع السماح بالحركة المناسبة والتوافق مع مواصفات النظام، أمرًا حيويًا لزيادة عمرها الافتراضي إلى أقصى حد. يضمن التدريب المنتظم لموظفي التركيب أن تعمل الوصلات بفعالية وتستمر في الأداء كما هو متوقع.
التفتيش والصيانة الدورية
تعد عمليات التفتيش الروتينية أمرًا حيويًا لضمان استمرار فعالية وصلات التمدد المعدنية. ابحث عن علامات التآكل أو الشقوق أو التسرب، خاصة في المناطق ذات الضغط العالي مثل خطوط أنابيب البخار أو أنظمة العادم. يجب أن تتماشى جداول الصيانة المنتظمة مع دورات تشغيل النظام لضمان عمل المفاصل على النحو الأمثل طوال فترة خدمتها.
التدابير الوقائية لطول العمر
لإطالة عمر وصلات التمدد المعدنية، تجنب الإفراط في التمديد أو الضغط الزائد، لأن ذلك قد يؤدي إلى فشل مبكر. يمكن أن تساعد الأغطية الواقية في منع الضرر الناتج عن الملوثات الخارجية، مما يزيد من إطالة عمر خدمة المفصل. بالإضافة إلى ذلك، يجب إجراء عمليات فحص دورية للتأكد من اكتشاف التآكل أو التآكل قبل أن يتسبب في أضرار جسيمة.
خاتمة
تعتبر وصلات التمدد المعدنية ضرورية لموثوقية وطول عمر أنظمة الأنابيب الصناعية. فهي تدير بشكل فعال التمدد الحراري والاهتزازات والحركات الميكانيكية، مما يمنع تلف المعدات ويقلل تكاليف الصيانة. ومع نمو الصناعات وزيادة تعقيد الأنظمة، فإن الطلب على المكونات المرنة والمتينة مثل هذه سوف يستمر في الارتفاع.
تعمل وصلات التمدد المعدنية على تحسين موثوقية النظام، وإطالة عمر المعدات، وتقليل التكاليف عن طريق منع الأعطال في أنظمة الأنابيب. فهي حاسمة في ضمان عمليات آمنة وفعالة عبر مختلف التطبيقات الصناعية. مع تطور العمليات الصناعية، سيظل دور وصلات التمدد المعدنية مهمًا. ومع التقدم في المواد والتصميم، فإنها سوف تستمر في تلبية المتطلبات المتزايدة للصناعات الحديثة.
توفر YDCT وصلات تمدد معدنية عالية الجودة توفر المتانة والموثوقية لأنظمة الأنابيب المهمة. وتضمن منتجاتها المبتكرة تعزيز الأداء والقيمة، مما يساعد الصناعات على العمل بسلاسة وكفاءة.
التعليمات
س: ما هو وصلة التمدد المعدنية؟
ج: وصلة التمدد المعدنية عبارة عن موصل مرن يستخدم في أنظمة الأنابيب لامتصاص التمدد الحراري والاهتزازات والحركات الميكانيكية، مما يمنع تلف المعدات.
س: كيف تعمل وصلة التمدد المعدنية؟
ج: تعمل وصلات التمدد المعدنية على امتصاص الحركات المحورية والجانبية والزاوية في الأنابيب، مما يقلل الضغط ويحافظ على سلامة النظام، خاصة في بيئات الضغط العالي.
س: لماذا تعتبر وصلات التمدد المعدنية مهمة للأنظمة الصناعية؟
ج: تمنع وصلات التمدد المعدنية الضرر الناتج عن الإجهاد الحراري والحركات الميكانيكية، مما يضمن موثوقية النظام وتقليل تكاليف الصيانة في صناعات مثل محطات الطاقة والمعالجة الكيميائية.
س: ما هي مزايا استخدام وصلة التمدد المعدنية؟
ج: تعمل وصلات التمدد المعدنية على إطالة عمر المعدات وتحسين كفاءة النظام وتقليل تكاليف الصيانة عن طريق امتصاص الحركات التي قد تؤدي إلى تلف الأنابيب أو المعدات المتصلة.
س: كيف تساعد وصلات التمدد المعدنية في منع حدوث أعطال في أنظمة الأنابيب؟
ج: من خلال امتصاص التمدد الحراري والضغوط الميكانيكية، تمنع وصلات التمدد المعدنية تلف الأنابيب، مما يقلل من مخاطر الأعطال المكلفة ويطيل عمر النظام بأكمله.
