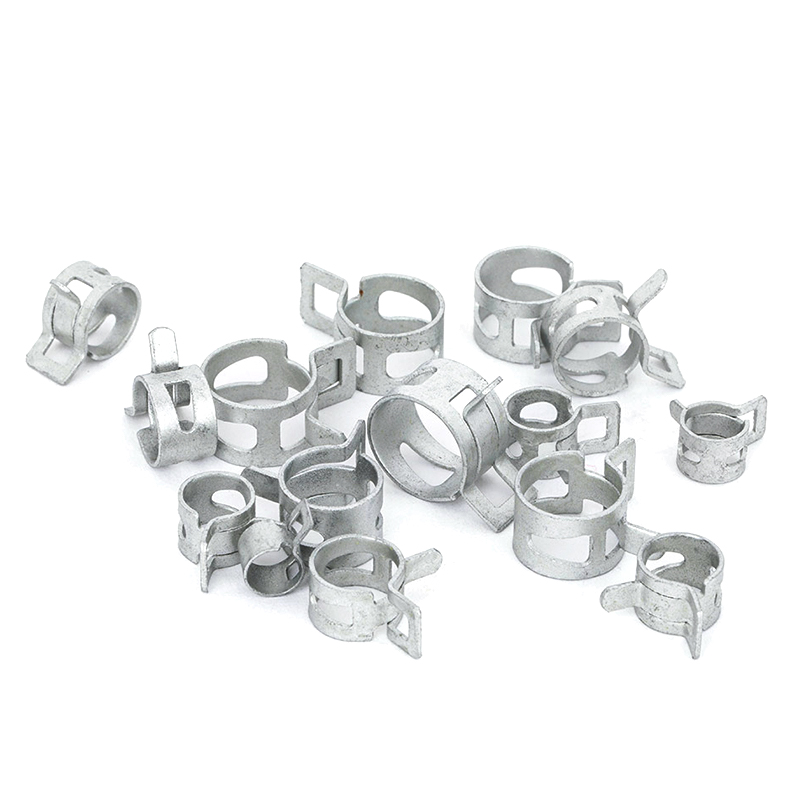

| تُستخدم مشابك خرطوم الشريط الزنبركي لإصلاح الخراطيم المطاطية أو البلاستيكية في الأنظمة التي تكون فيها التغيرات في درجات الحرارة والاهتزاز شائعة. يحافظ المشبك على ضغط ثابت على الخرطوم بقوة الزنبرك، وليس عن طريق شد المسمار. تنتج YDCT مشابك خرطوم شريط زنبركي توتر ثابت بشكل أساسي لأنظمة تبريد السيارات وخطوط الوقود وتجميعات الخراطيم الصناعية. يمكنك اختيار أقطار داخلية مختلفة، وعروض النطاق، وسمك المادة، والتشطيبات السطحية مثل طلاء الزنك، أو الداكروميت، أو الطلاء الكهربائي. نحن مصنع تصنيع. موك هو 100 جهاز كمبيوتر شخصى. نحن ندعم أحجام OEM والتعبئة المخصصة ووضع العلامات بالليزر إذا لزم الأمر. يركز إنتاجنا على دفعات مستقرة وقوة زنبركية متسقة، ومناسبة للإمداد على المدى الطويل. | |||||||||
وصف المنتج

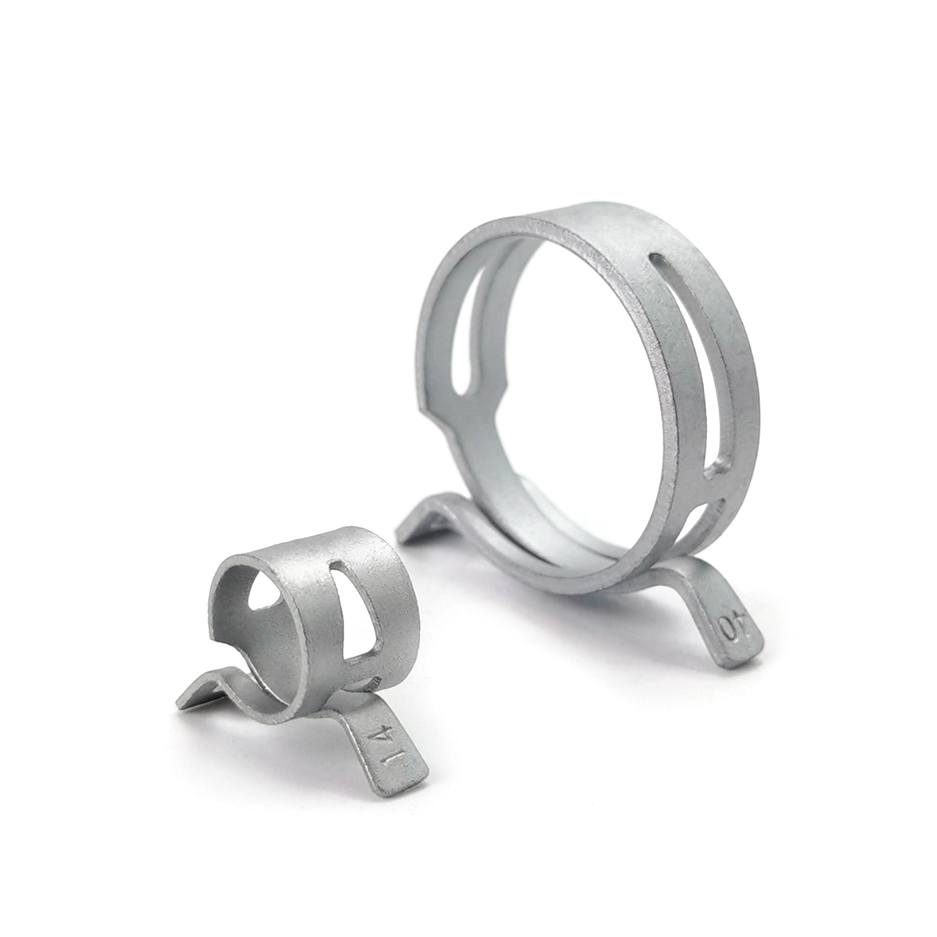

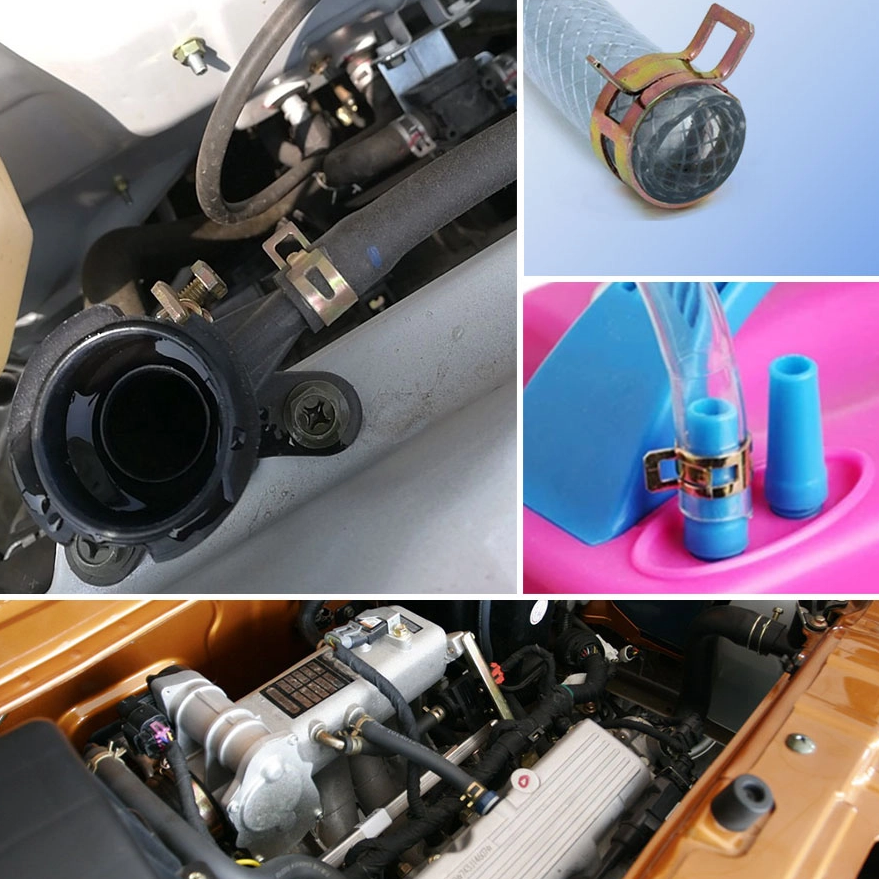

تعمل مشابك خرطوم الشريط الزنبركي من خلال قوة الاسترداد المرنة للفولاذ الزنبركي. يختلف عن مشابك الخرطوم من النوع اللولبي، فإن مشبك الخرطوم من النوع الزنبركي لا يعتمد على عزم الدوران اليدوي. يطبق المشبك تلقائيًا ضغطًا ثابتًا على الخرطوم، حتى عندما يتمدد الخرطوم أو ينكمش بسبب تغيرات درجة الحرارة. هذا هو السبب في استخدام مشابك خرطوم شريط الزنبرك ذات التوتر المستمر على نطاق واسع في أنظمة التبريد، وخطوط الوقود، ووصلات الخراطيم الحساسة للاهتزاز.
تستخدم YDCT عالي الجودة 65Mn فولاذ زنبركي كمواد قياسية. تتميز هذه المادة بمرونة وصلابة عالية، مما يسمح للمشبك بالحفاظ على قوة التثبيت المستقرة بعد دورات الحرارة المتكررة. أثناء الإنتاج، يتم إيلاء اهتمام خاص لدرجة حرارة المعالجة الحرارية. نحن نتحكم في التوازن بين المرونة والهشاشة، لذا فإن مشبك خرطوم الزنبرك ليس ناعمًا جدًا وليس من السهل أن يتشقق.

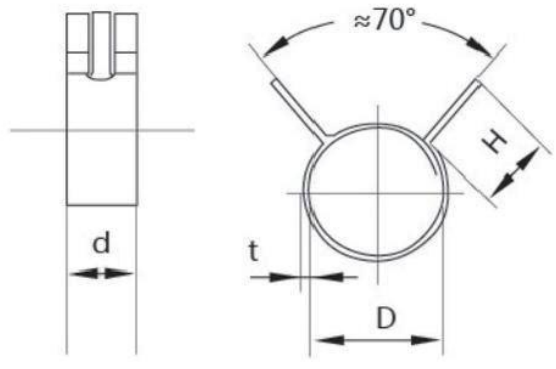

مشابك خرطوم الشريط الزنبركي ليس لها نطاق تعديل . يشير الحجم إلى القطر الداخلي الطبيعي قبل التثبيت. على سبيل المثال، يتم التحكم في المشبك ذو الحجم الاسمي 12.5 مم ضمن نطاق تسامح محكم، عادة ما بين 12.3 مم و12.45 مم. تضمن هذه الدقة التركيب الصحيح أثناء التجميع. تتراوح الأحجام القياسية من Ø7 مم إلى Ø30 مم ، وسمك الشريط من 0.6 مم إلى 1.5 مم ، وعرض الشريط من 6 مم إلى 15 مم.
|  |
| المعرف الطبيعي - D (مم) | المعرف الموسع - D1 (مم) | مساحة التثبيت - D2 (مم) | السُمك - S/T (مم) | عرض النطاق - B/d (مم) |
| φ7 | 7.6 | 8.3 | 0.6 | 6.0 |
| φ8 | 8.6 | 9.5 | 0.6 / 0.8 | 6.0 / 8.0 |
| φ8.5 | 9.2 | 10.2 | 0.6 / 0.8 | 6.0 / 8.0 |
| φ9 | 9.7 | 10.7 | 0.6 / 0.8 | 8.0 |
| φ9.5 | 10.3 | 11.3 | 0.8 | 8.0 |
| φ10 | 10.8 | 11.9 | 0.8 | 8.0 |
| φ10.5 | 11.4 | 12.5 | 0.8 | 8.0 |
| φ11 | 11.9 | 13.1 | 0.8 | 8.0 |
| φ11.5 | 12.4 | 13.7 | 0.8 | 8.0 |
| φ12 | 13.0 | 14.3 | 0.8 | 8.0 |
| φ12.5 | 13.5 | 14.9 | 0.8 | 8.0 |
| φ13 | 14.0 | 15.5 | 0.8 | 8.0 / 10.0 |
| φ13.5 | 14.5 | 16.1 | 0.8 | 10.0 |
| φ14 | 15.1 | 16.7 | 0.8 | 10.0 |
| φ14.5 | 15.7 | 17.3 | 0.8 | 10.0 |
| φ15 | 16.2 | 17.0 | 1.0 | 10.0 |
| φ15.5 | 16.7 | 18.4 | 1.0 | 10.0 |
| φ16 | 17.3 | 19.1 | 1.0 | 10.0 |
| φ16.5 | 17.9 | 19.7 | 1.0 | 10.0 |
| φ17 | 18.4 | 20.2 | 1.0 | 10.0 |
| φ17.5 | 18.9 | 20.9 | 1.0 | 10.0 |
| φ18 | 19.4 | 21.4 | 1.0 | 10.0 |
| φ18.5 | 20.0 | 22.1 | 1.0 | 10.0 |
| φ19 | 20.5 | 22.6 | 1.0 | 10.0 |
| φ19.5 | 21.1 | 23.3 | 1.0 | 10.0 |
| φ20 | 21.6 | 23.8 | 1.0 / 1.2 / 1.5 | 12.0 / 15.0 |
| φ20.5 | 22.2 | 24.4 | 1.0 | 12.0 |
| φ21 | 22.7 | 25.0 | 1.0 / 1.5 | 12.0 / 15.0 |
| φ23 | 24.8 | 27.4 | 1.2 / 1.5 | 12.0 / 15.0 |
| φ24 | 25.9 | 28.5 | 1.2 / 1.5 | 12.0 / 15.0 |
| φ25 | 27.0 | 29.8 | 1.2 / 1.5 | 12.0 / 15.0 |
لا يوجد نطاق تعديل : هذا المشبك لا يحتوي على برغي ولا يمكنه ضبط حجمه. يجب عليك اختيار الحجم بناء على المعرف الطبيعي (D) . يجب أن يكون الحجم الصحيح أصغر قليلاً من القطر الخارجي للخرطوم بعد توصيله بالأنبوب لضمان قوة التثبيت الكافية.
معيار القياس : تشير المواصفات إلى المعرف قبل التثبيت. على سبيل المثال، يبلغ قياس المشبك القياسي مقاس 12.5 مم حوالي 12.3 مم إلى 12.45 مم نظرًا لتحمل المصنع.
مساحة التثبيت : إذا كانت منطقة عملك ضيقة جدًا، فيرجى التحقق من العمود D2 . هذا هو الحد الأدنى من المساحة اللازمة عندما تكون 'أذني' المشبك الزنبركي مفتوحة بالكامل أثناء التثبيت.
قوة المادة : مصنوعة من فولاذ المنغنيز عالي الجودة 65Mn مع معالجة حرارية احترافية. وهذا يضمن أن المشبك لن يفقد توتره أو يصبح هشًا حتى بعد عدة دورات توسع.
المعالجة السطحية : نحن نقدم طلاءات متنوعة مثل Dacromet (اختبار رش الملح لمدة 1000 ساعة) ، والزنك الملون، والرحلان الكهربائي لتلبية متطلبات مقاومة الصدأ المختلفة.
تخصيص بالجملة

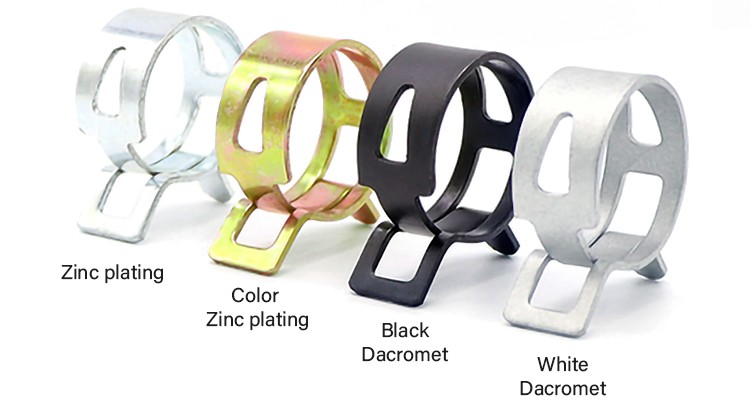

المعالجة السطحية هي جزء رئيسي آخر. تقدم YDCT تشطيبات متعددة لمشابك خرطوم الشريط الزنبركي، بما في ذلك الرحلان , الكهربي , للزنك والزنك , الأبيض والزنك , الأزرق والطلاء بالنيكل . يوفر Dacromet مقاومة قوية للتآكل في البيئات القاسية. يستخدم الزنك الملون عادة للتصدير ومبيعات ما بعد البيع. يعطي الرحلان الكهربائي طلاءًا موحدًا دون تراكم الحواف. يمكنك الاختيار بناءً على التكلفة المستهدفة وشروط التطبيق.
| المعالجة السطحية | صفات | مستوى التكلفة |
| لون الزنك | مقاومة قوية للصدأ. السطح لا يتأكسد بسهولة. يبقى اللون مستقرا. | قليل |
| الزنك الأبيض / الزنك الأزرق والأبيض | التوحيد العالي صديقة للبيئة. تستخدم على نطاق واسع للأغراض العامة. | قليل |
| طلاء النيكل | تبلور ناعم سطح أملس ومشرق. انخفاض الضغط الداخلي. يعزز مقاومة التآكل ويقلل من معامل الاحتكاك. | أعلى |
| داكروميت | مقاومة قوية للغاية للتآكل. يمكن أن يصل اختبار رش الملح إلى 1000 ساعة. | أعلى |
| الرحلان الكهربائي | تأثير زخرفي قوي. لا يقطر أو سماكة الحافة. يتميز بلمسة نهائية غير لامعة/مرقطة. | أعلى |
بالمقارنة مع المشابك اللولبية، فإن مشابك الخرطوم المحملة بنابض تكون أسرع في التثبيت. تستغرق العملية الواحدة عادةً حوالي ثانيتين ، مما يساعد خط التجميع الخاص بك على تقليل وقت العمل وتحسين الكفاءة. بالنسبة للمستخدمين بكميات كبيرة، تصبح هذه الميزة واضحة جدًا.
كمورد للمصنع، YDCT تدعم المشابك الزنبركية غير القياسية للخراطيم. يمكنك تخصيص القطر وعرض النطاق والسمك وتشطيب السطح والتعبئة. يتوفر دعم التصميم الأساسي المجاني والتعبئة الصناعية. مع إمدادات المواد الخام المستقرة والتشكيل الداخلي والمعالجة الحرارية، فإننا نضمن الجودة المتسقة لكل دفعة من مشابك خرطوم الشريط الزنبركي.
