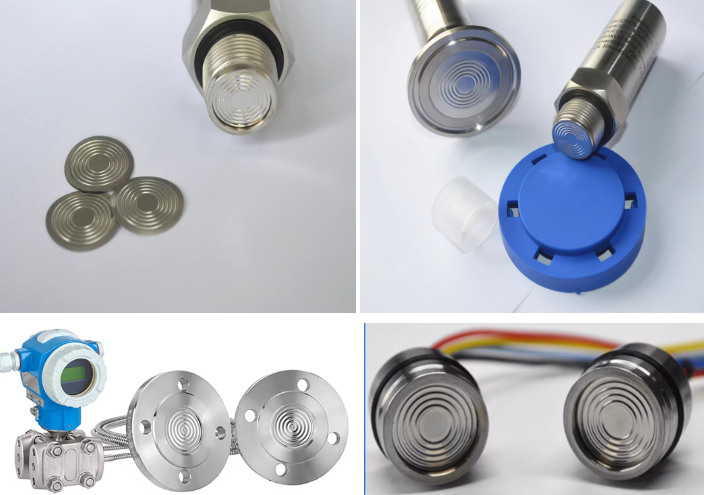

| سيناريوهات التطبيق: أجهزة استشعار الضغط ، أجهزة إرسال الضغط ، الأجهزة الهيدروليكية والهدية ، أنظمة مراقبة السوائل الكيميائية. عمليات التصنيع: ختم CNC ، قطع الليزر ، لحام TIG ، تلميع الدقة. الميزات: مقاومة للتآكل ، حساسية عالية ، استقرار ميكانيكي ممتاز. التخصيص: تشمل خيارات المواد 316L أو 304 أو الفولاذ المقاوم للصدأ المزدوج ؛ متوفر مع الحواف الملحومة ، والعلاجات السطحية ، أو سمك وقطر غير قياسي. | |||||||||
وصف المنتج
| ملاحظات حجم نوع المنتج | (MM) | سماكة (MM) | ملاحظات | المواصفات |
|---|---|---|---|---|
| الحجاب الحاجز المستشعر | φ12 - φ35 | Δ0.02 - Δ0.3 | Hastelloy C-276 ، Titanium ، Tantalum ، 316L ، 304L ، Monel | الآلات المخصصة بناءً على رسومات العملاء أو العينات |
| مفتاح الضغط الحجاب الحاجز | φ18 - φ30 | — | نفسه على النحو الوارد أعلاه | الآلات المخصصة بناءً على رسومات العملاء أو العينات |
| قياس الضغط الحجاب الحاجز | φ20 - φ180 | — | نفسه على النحو الوارد أعلاه | الآلات المخصصة بناءً على رسومات العملاء أو العينات |
| الحجاب الحاجز صمام الحجاب الحاجز | φ25 - φ180 | — | نفسه على النحو الوارد أعلاه | الآلات المخصصة بناءً على رسومات العملاء أو العينات |

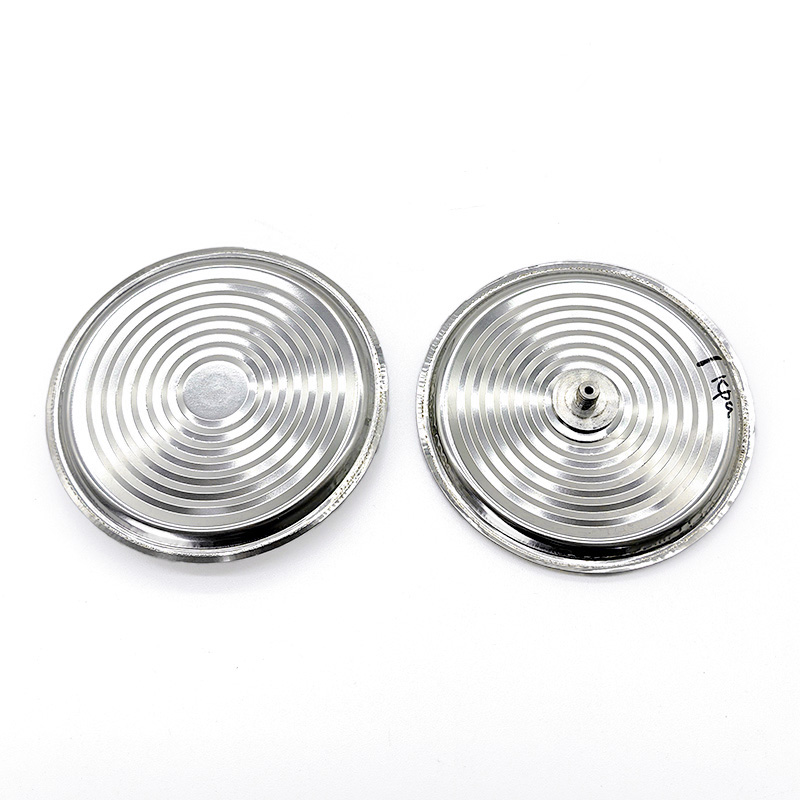

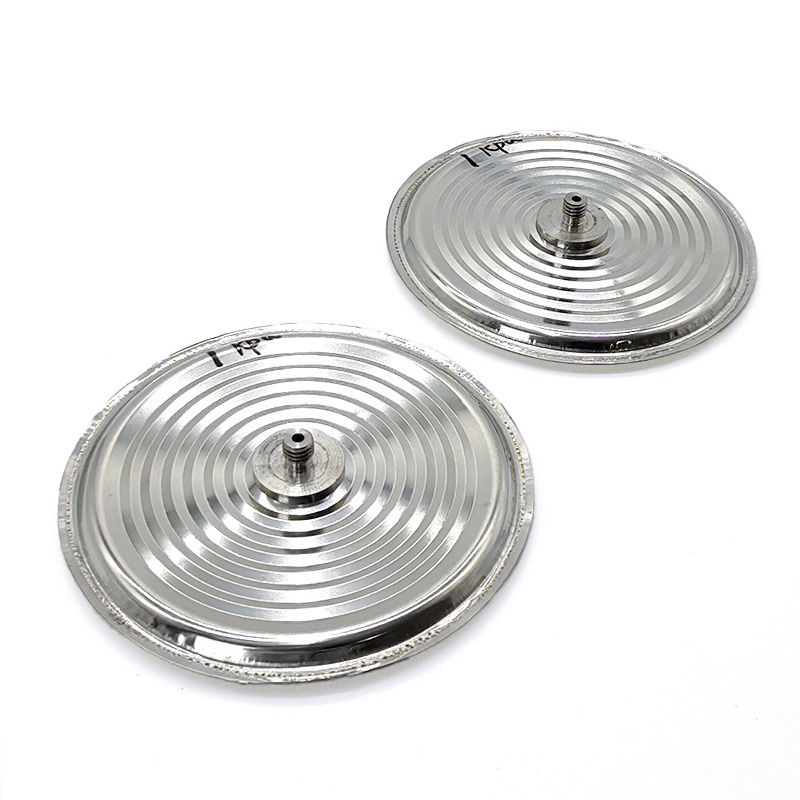

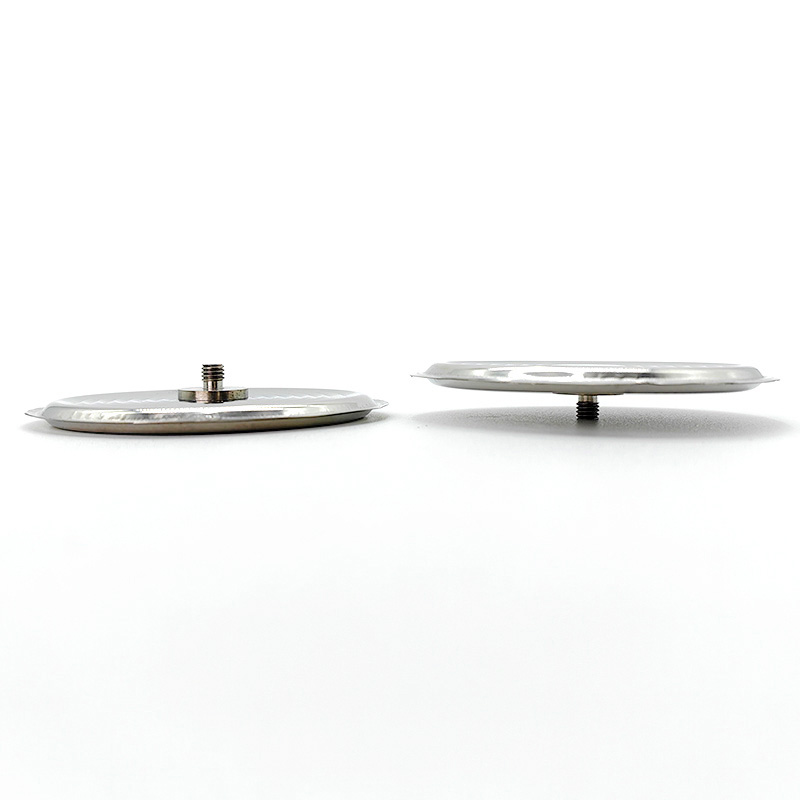

*الحجاب الحاجز المموج هو نوع من العنصر المرن النحيف. الحجاب الحاجز هو مكون دائري على شكل غشاء ومرن. عندما يتم تطبيق ضغوط مختلفة (أو قوى) على جانبي الحجاب الحاجز ، فإنها تتشوه نحو الجانب مع انخفاض الضغط ، مما يتسبب في أن ينتج مركزه إزاحة يتوافق بشكل متناسب مع فرق الضغط.
نظرًا للعدد الكبير من المعلمات المترابطة ، فإن تصميم الحجاب الحاجز المموج معقد للغاية. في معظم الأدوات والأمتار القائمة على الإزاحة ، يلزم الحجاب الحاجز لإنتاج إزاحة مرنة على الأقل في نفس ترتيب حجمها. يتم تحديد سمك الحجاب الحاجز بناءً على حجم الضغط المطبق.
