غالبًا ما يتم التقليل من أنظمة عادم السيارات في تعقيدها. لأولئك خارج حقول الهندسة أو المشتريات ، قد يبدو أنها مجرد سلسلة من الأنابيب والمشابك تحت سيارة. ومع ذلك ، تحت هذه البساطة تكمن مجموعة متكاملة للغاية من المكونات ، يلعب كل منها دورًا حيويًا في كيفية إدارة السيارة إلى انبعاثاتها وصوتها واستقرارها الميكانيكي. بالنسبة للمصنعين والموزعين والمشترين التقنيين ، فإن فهم هذه المكونات لا يتعلق فقط بالوظائف ، ولكن حول التوافق طويل الأجل والمتانة وتوقعات السوق.

الهيكل وراء النظام

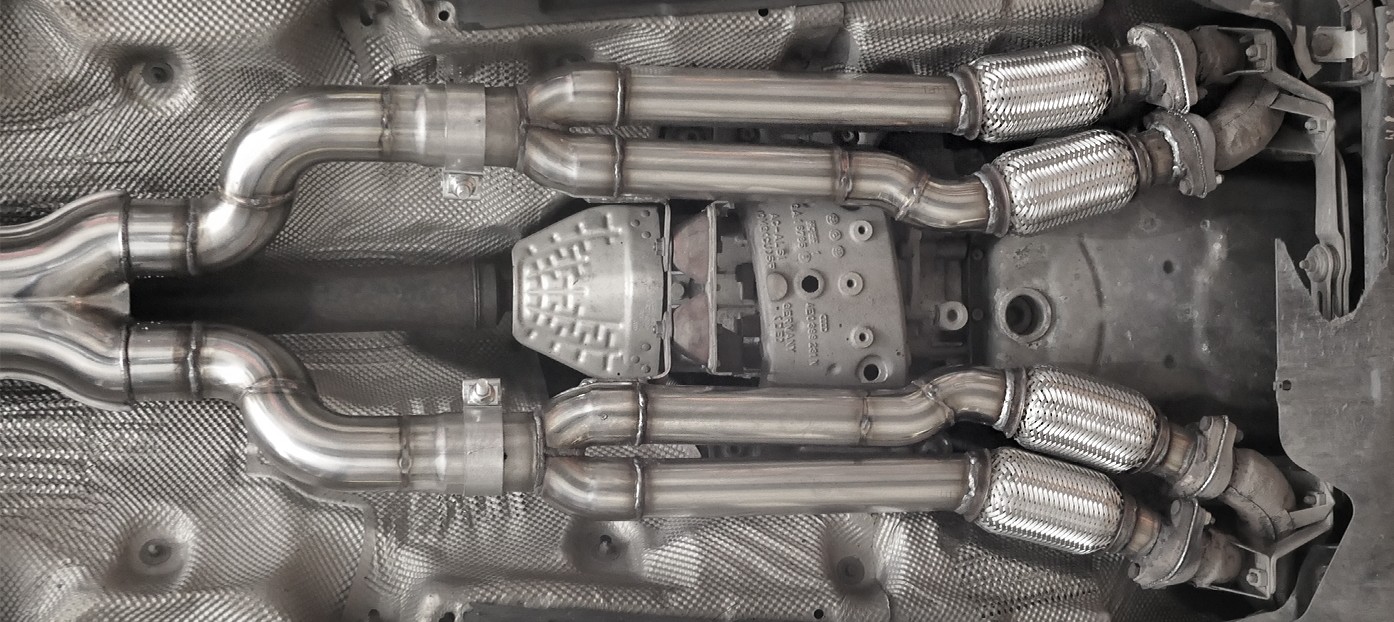

في جوهره ، يعمل نظام العادم على توجيه الغازات من غرفة الاحتراق إلى أنبوب السيارة ، مما يقلل من الانبعاثات ، وتثبيط الضوضاء ، وتقليل خطر التعرض الضار. ولكن هذه العملية ليست سوى واضحة. يتطلب النظر الدقيق في ديناميات التدفق ، تقلبات درجة الحرارة ، الإجهاد الميكانيكي ، ومقاومة التآكل.

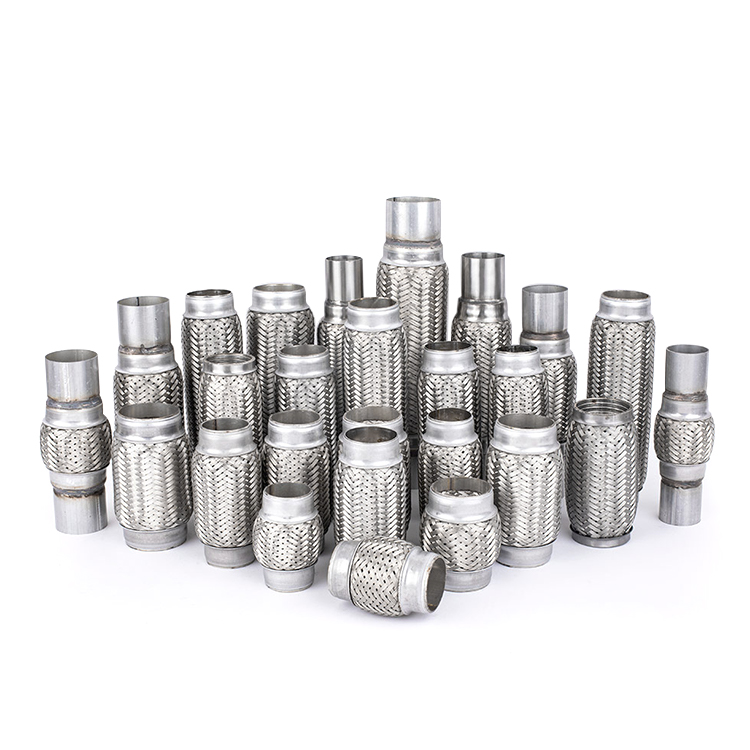

الأنابيب المرنة: مصممة للحركة والتحمل

تم تصميم أنابيب العادم المرنة ، التي يتم تثبيتها غالبًا بين المنوع والمحول الحفاز ، لامتصاص الاهتزاز والتمدد الحراري. أنها تقلل من التوتر على الأجزاء الصلبة وتساعد على منع التعب السابق لأوانه. تستخدم التصميمات الأكثر شيوعًا الفولاذ المقاوم للصدأ المتشابك أو المضفر ، مما يوفر مقاومة لكل من الحرارة والتشويه المادي.

تتطلب بعض منصات المركبات أنابيب مرنة أحادية الطبقة ، بينما تتطلب أخرى أخرى هياكل متعددة الطبقات للتعامل مع أحمال عزم الدوران الأعلى. إن تحديد التكوين الصحيح يعني النظر في نوع المحرك ، واستخدام السيارة ، وحتى ظروف الطريق المعتادة في السوق المستهدفة. ستضع سيارة التوصيل التي تعمل في شمال أوروبا مطالب مختلفة تمامًا على أنبوبها المرن عن شاحنة طويلة المدى عبر التضاريس الشرق الأوسط.

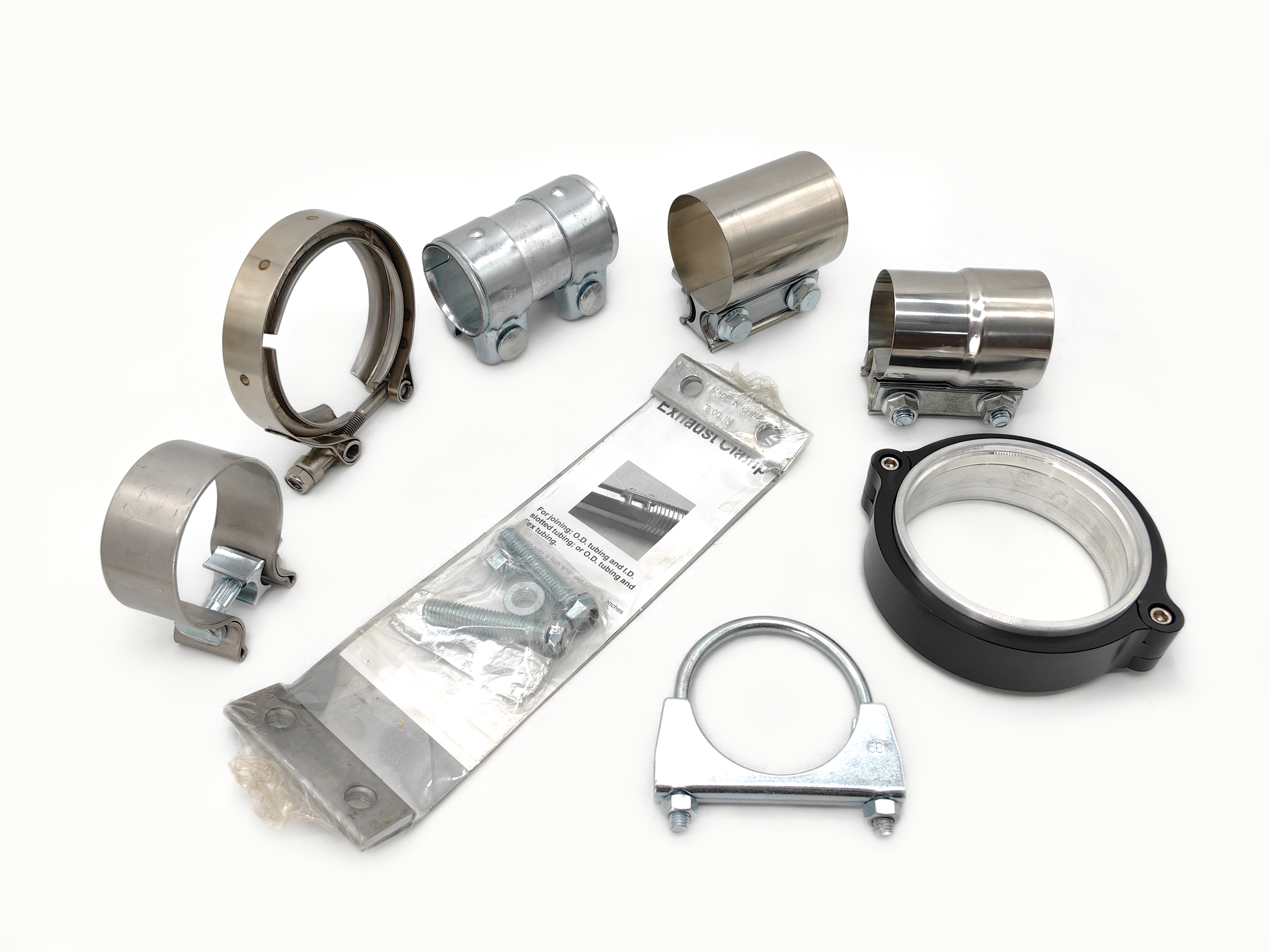

المشابك: عوامل التمكين الهادئة للاستقرار

من بين الأبطال المجهولين لنظام العادم المشابك. تُستخدم مشابك U-Bolt و T-Bolt و V-band لتأمين الاتصالات بين الأنابيب والخمورة والأجزاء المجاورة الأخرى. على الرغم من أن فشلهم قد يؤدي إلى اختلال أو قعقعة أو حتى تسربات من الغاز.

يحتاج المشبك المثالي إلى توفير ضغط ختم موحد دون تشوه الأنبوب. اختيار المواد هنا-قد يكون الفولاذ المغلفة بالزنك كافيًا في المناطق الجافة ، بينما يفضل 304 من الفولاذ المقاوم للصدأ للمناطق الساحلية أو الرطبة. بالنسبة للإعدادات عالية الأداء ، تسمح مشابك V-band ذات الدقة بالتفكيك المتكرر دون ارتداء.

أقسام الأنابيب والأنابيب: أكثر من مجرد قنوات

أنابيب العادم تنقل غازات بعيدا عن المحرك بكفاءة وأمان. ولكن إلى جانب كونها قنوات مجوفة ، يؤثر شكلها وسمكها بشكل مباشر على الأداء. يحافظ أنبوب مغزل على قطر داخلي ثابت ، مما يقلل من ضغط الظهر وتحسين تدفق الغاز.

في حين تركز بعض الأسواق على أنابيب التركيب الشاملة ، فإن البعض الآخر - وخاصة في مشاريع OEM - تراكب أحجام OD/ID المخصصة ، الشفاه الملحومة ، أو نقاط قوسين لمطابقة هندسة الهيكل. اعتمادًا على النموذج ، تتراوح المواد من الصلب المصنوع من الألمنيوم للبناء الواعي من حيث التكلفة إلى التجميعات غير القابل للصدأ الكامل في التطبيقات الراقية.

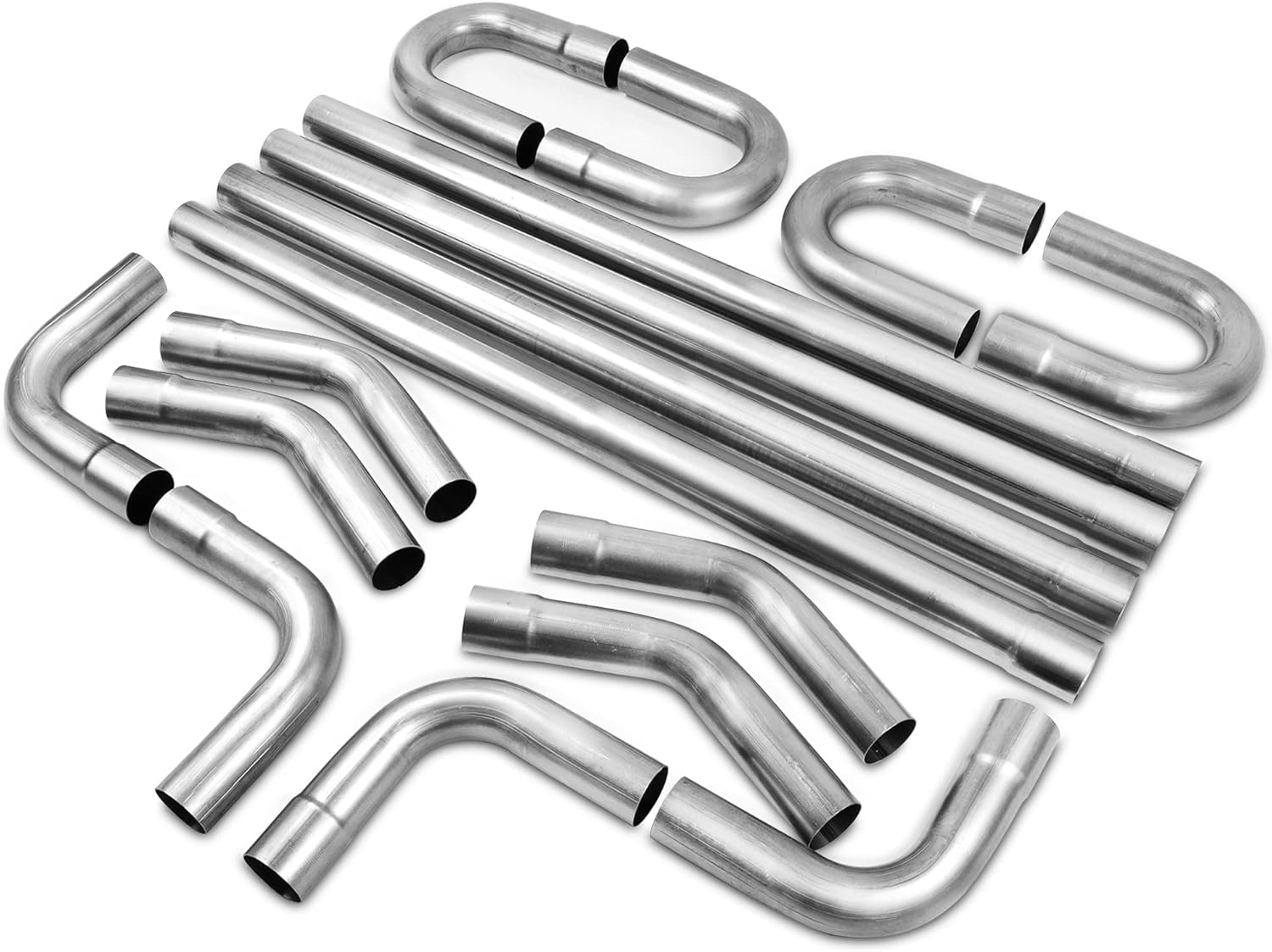

طقم العادم الفولاذ الطري العالمي

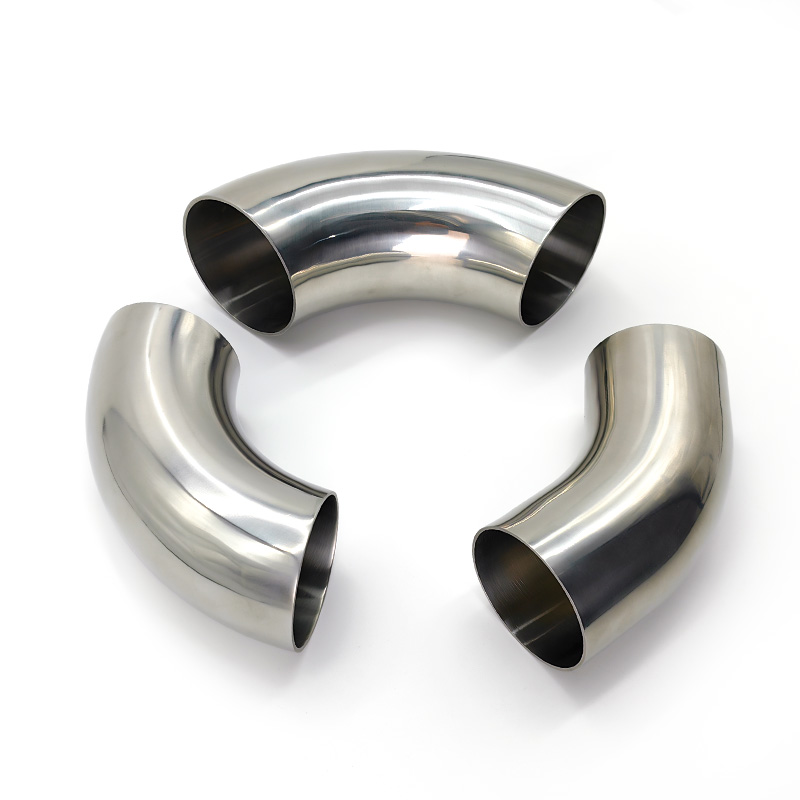

كوع ISO 90 درجة

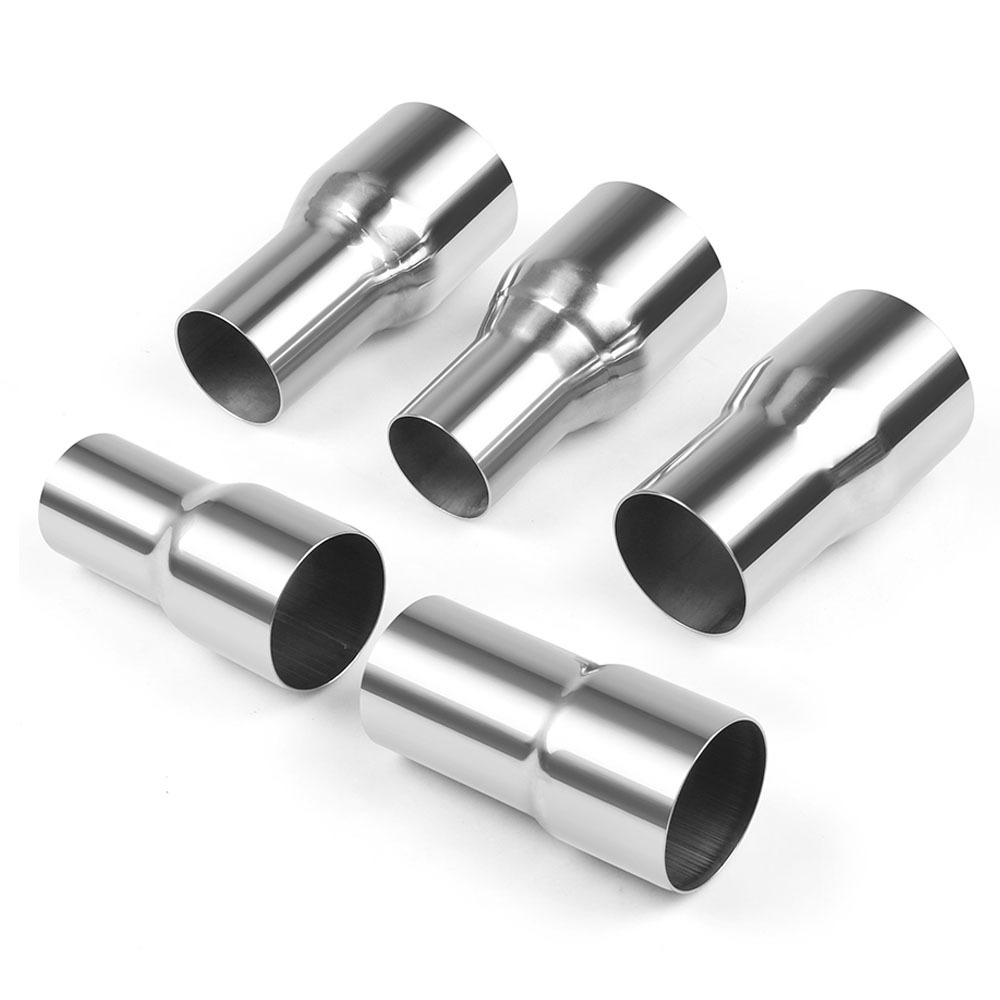

محول حجم أنبوب العادم

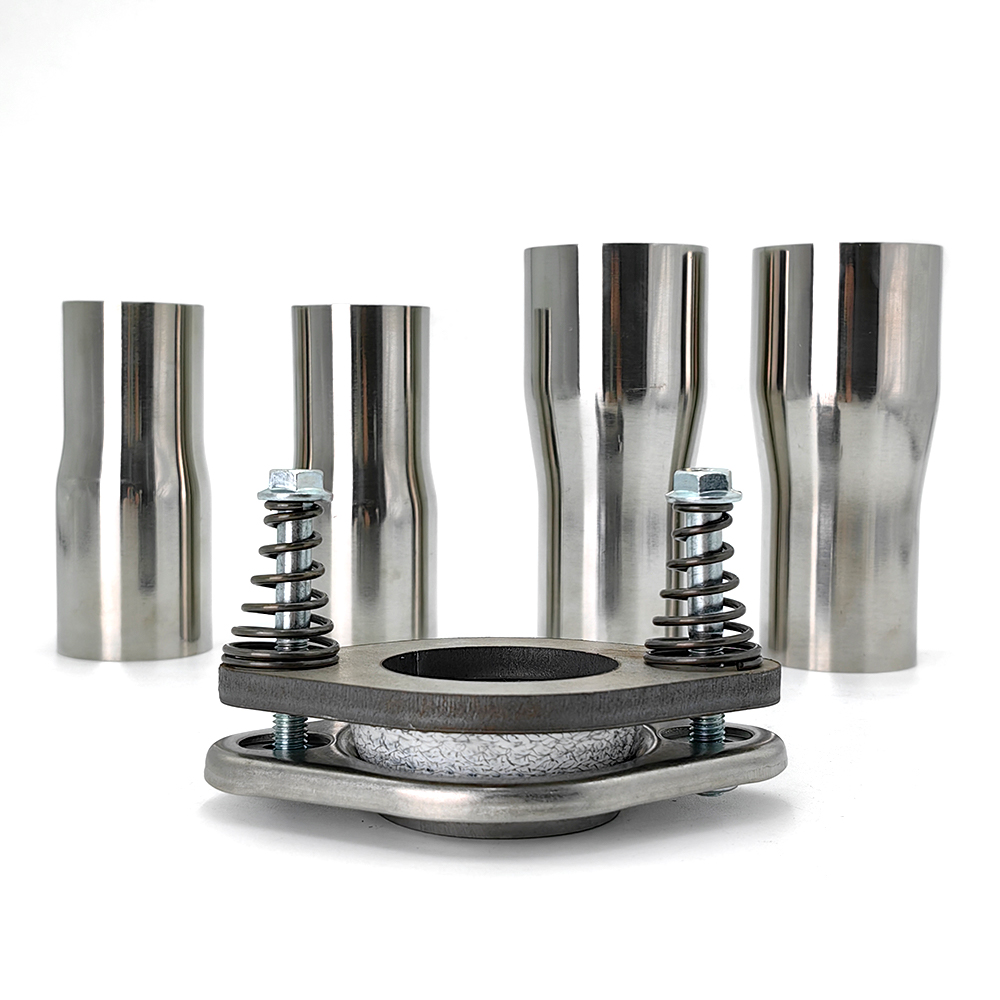

الشفاه والمحولات: جعل النظام معياري

سهولة التجميع والصيانة هي موضوع متكرر في خدمة السيارات العالمية ، وخاصة في المناطق التي يختلف فيها دعم ما بعد البيع. تسمح الشفاه ومحولات الأنابيب للميكانيكا بتبديل الأجزاء دون القطع أو اللحام.

يخدم الوجه المسطح ، أو الحافة المائلة ، أو أنواع المفصل الانزلاق جميع الاحتياجات الهيكلية المختلفة. ما يوحدهم هو ضرورة الختم الضيق ، ومقاومة التآكل ، ودقة الأبعاد. الحافة الجيدة تؤدي وظيفتها بهدوء - لكن غيابها محسوس دائمًا.

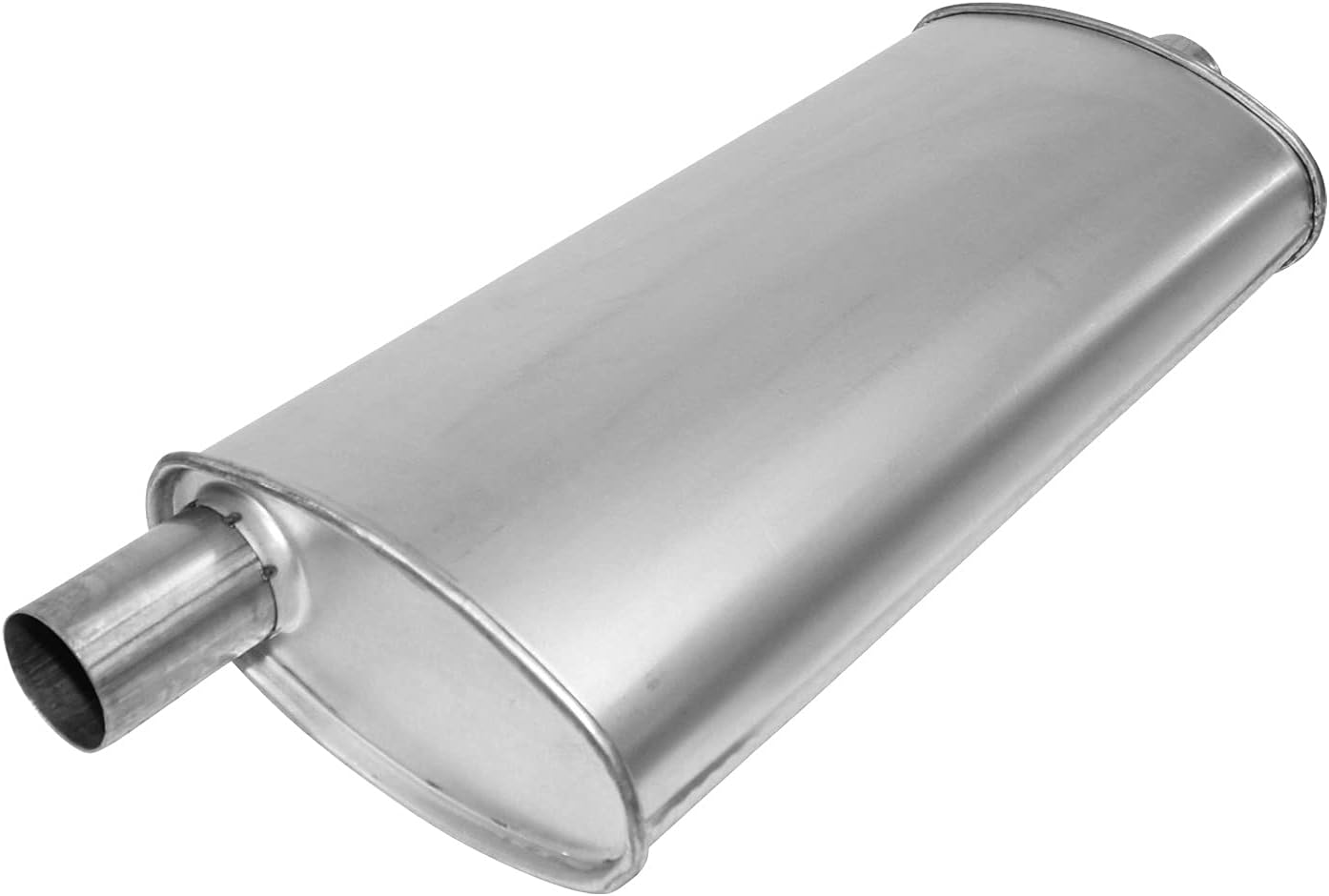

الخمورة: ليس فقط عن الصمت

يتحكم الخزانات في الإخراج الصوتي ، ولكنها تؤثر أيضًا على ضغط الظهر العادم واستجابة المحرك. هيكلها الداخلي-سواء كان محفوظة الغرفة ، أو محفوظة ، أو مستقبِل-وفقًا لنوع السيارة وأنظمة السوق.

في المناطق التي لديها قوانين ضوضاء أو انبعاثات أكثر صرامة ، يجب أن يحقق تصميم كاتم الصوت توازنًا دقيقًا. ليس من غير المألوف بالنسبة للمشترين B2B في أمريكا الجنوبية أو أوروبا طلب الوحدات المتوافقة مع معايير Euro 5 أو 6 ، مع استيعاب مؤلفات الوقود المحلية أو ترقيات ما بعد البيع.

الشماعات والأقواس المتصاعدة: دعم الحمل

حتى أفضل نظام العادم يفشل إذا لم يتم دعمه بشكل صحيح. يتم استخدام الشماعات المطاطية ، والأقواس المعدنية ، والعوزل لتعليق وتثبيت الهيكل بأكمله. غالبًا ما يتم التغاضي عنها في استفسارات المرحلة المبكرة ولكن تصبح مهمة مهمة أثناء التثبيت.

عزل الاهتزاز ، والتسامح مع الحرارة ، والمحاذاة الدقيقة هي ثلاثة عوامل رئيسية في أداء الشماعات. قد لا يوقف فشلهم مركبة ، لكنه بالتأكيد سيقلل من حياة كل شيء آخر في النظام.

المكونات ذات الصلة تستحق الإشارة

إلى جانب المشتبه بهم المعتادين ، تستحق العديد من الأجزاء المساعدة الانتباه من المشترين التقنيين:

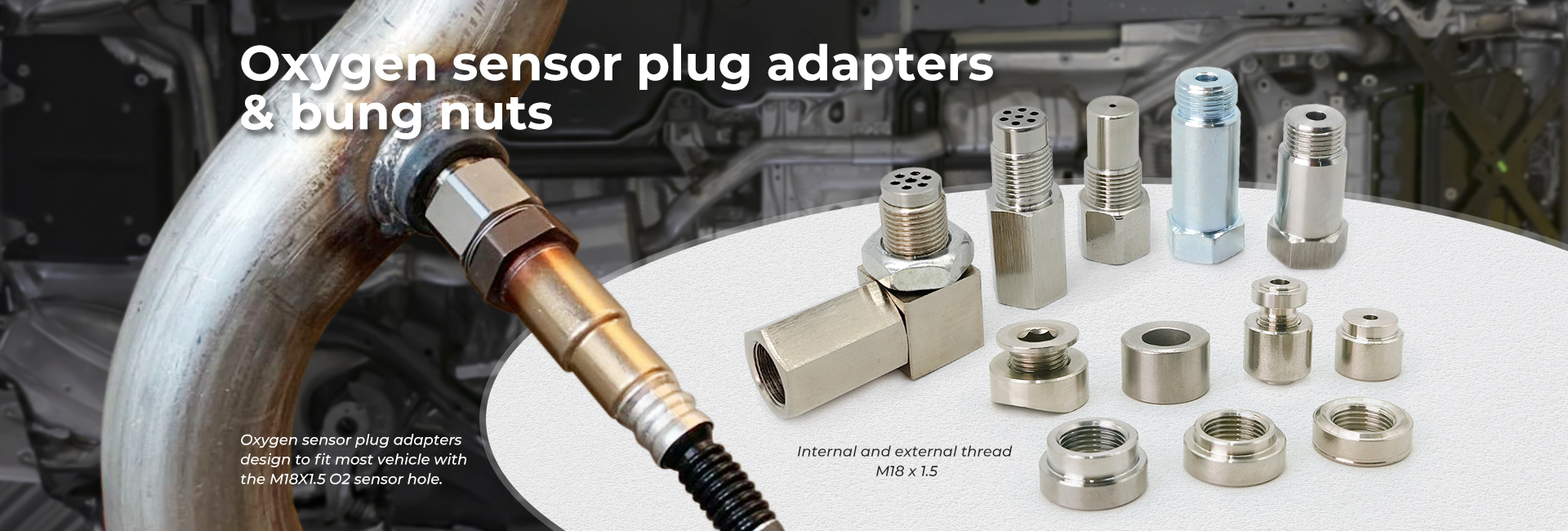

• بونغات مستشعرات الأوكسجين ورؤساء : تسمح هذه التجهيزات الخيوط بتكامل مستشعرات Lambda ، وهو أمر بالغ الأهمية لرسم الخرائط للوقود في وحدة التحكم الإلكترونية والتحكم في الانبعاثات.

• دروع الحرارة واللفائف : في المركبات عالية الأداء أو الشاقة ، تحمي إدارة الحرارة المشعة الأسلاك القريبة وخطوط السوائل والهيكل.

• قواطع العادم والصمامات : غالبًا ما تستخدم في التطبيقات الرياضية أو المعدلة ، هذه تسمح للسائقين بضبط التدفق أو إخراج الصوت بشكل نشط.

غالبًا ما يعتمد قرار إدراج أو حذف هذه المكونات على قوانين الانبعاثات المحلية وتصنيف المركبات وتوقعات العملاء.

كلمة في العرض ، وليس فقط المواصفات

على الرغم من أن المواصفات الفنية مهمة ، فإن مشتري B2B يزنون أيضًا عوامل سلسلة التوريد: مهلة الرصاص ، وجودة التغليف ، وسرعة الاستجابة ، وقدرة المورد على تخصيص أو حلول الهندسة المشتركة.

مورد مكون عادم قادر لا يشحن فقط أجزاء. أنها تقدم اقتراحات ، والتكيف مع تغييرات CAD ، ويفهمون كيفية أداء الجزء بمجرد مغادرة خط الإنتاج. إن القدرة على التعامل مع كل من الطلبات الشائعة وغير المألوفة-سواء كان أنبوبًا مرنًا 3 بوصات مع جديلة ثلاثية أو مشبك منخفضة المستوى للمركبات الهجينة-هو ما يفصل البائع عن الشريك.

قد يكون نظام العادم جزءًا مخفيًا من السيارة ، ولكن بالنسبة لأولئك الذين يقومون ببناء أو الحفاظ عليها أو تحسينها ، فإن كل التفاصيل تهم.
