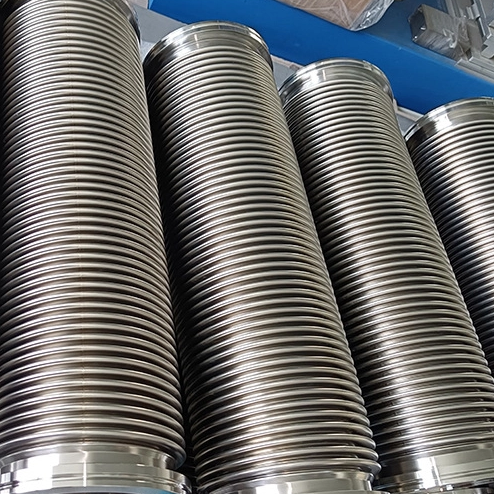

| تُستخدم الخراطيم المرنة ذات المنفاخ الفراغي ذو الحافة KF على نطاق واسع في أنظمة خطوط الأنابيب ذات الفراغ العالي حيث يلزم توصيلات مرنة مانعة للتسرب. تم تصنيع كل خرطوم من الفولاذ المقاوم للصدأ ذو الجدار الرقيق مع تمويجات حلزونية أو حلقية، مما يوفر مرونة ممتازة وامتصاص للاهتزازات. إنها بمثابة رابط حاسم بين مكونات التفريغ - مما يسمح بسهولة التركيب والتفكيك وتعديل النظام بدون أدوات أو براغي. توفر YDCT مجموعة كاملة من منفاخ التفريغ المصنوع من الفولاذ المقاوم للصدأ وفقًا لمعايير KF وISO وCF. تم تصميم خرطوم الحافة KF لامتصاص الإزاحات الموضعية، وتقليل انتقال الاهتزاز، والتعامل مع كل من الحركة الثابتة والديناميكية في ظل ظروف الفراغ أو الغاز النظيف. | |||||||||
العناصر القياسية والمخزون
تغطي خراطيمنا المرنة KF العادية أحجام KF10 – KF50، وهي متوفرة بأطوال قياسية تتراوح من 100 مم إلى 2000 مم. يأتي كل خرطوم مع:
حواف KF (فولاذ مقاوم للصدأ 304/316L) ملحومة من كلا الطرفين.
معدل التسرب ≥ 5×10⁻⁹ Pa·m³/s، تم اختباره بالهيليوم.
عمر الانحناء أكثر من 10,000 دورة، اعتمادًا على ظروف التثبيت.
درجة حرارة التشغيل: -196 درجة مئوية إلى +450 درجة مئوية.
نحن نحاول الاحتفاظ بالعناصر القياسية في المخزون من أجل التسليم السريع، ولكن الطلبات كبيرة الحجم أو ذات الطول المحدد تتطلب عادةً مهلة إنتاج قصيرة.
نظرًا لأن المنفاخ ذو جدران رقيقة، فإن الانحناء الزائد أو الالتواء يمكن أن يقلل من العمر الافتراضي - وهو أمر يجب أخذه في الاعتبار أثناء التثبيت.
باعتبارنا أحد الشركات المصنعة للمنفاخ المعدني ذوي الخبرة، فقد أمضينا سنوات في العمل على كيفية جعل منفاخ التفريغ أكثر موثوقية وأسهل في التوافق مع الأنظمة المختلفة.
نحن نولي اهتمامًا للأشياء العملية، وكيف تتصرف المادة تحت الضغط، وكيف يصمد اللحام مع مرور الوقت، وكيف يعمل الختم عندما يعمل النظام بشكل مستمر.
خيارات التخصيص والمشبك
يمكنك الاختيار من:
أطوال مخصصة أو مجموعات فلنجة (KF–KF، KF–ISO، KF–CF)
خيارات المواد: SS304، SS316L، أو أنابيب رقيقة الجدار ملحومة
نوع الجديلة: مفردة أو مزدوجة أو لا شيء
اللحام والمعالجة السطحية: صلب بالفراغ، مصقول، أو تخميله

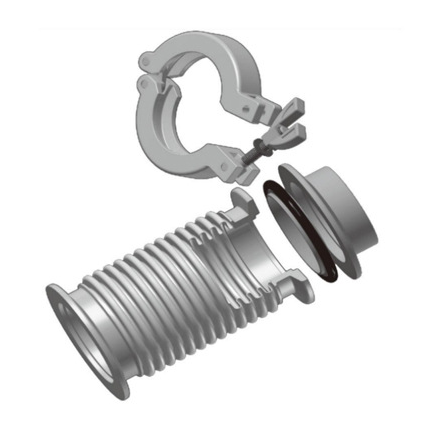

يمكن إقران كل خرطوم بمشابك KF وحلقات مركزية متطابقة (مع حلقة على شكل O) للتجميع الكامل.
نوصي بطلب الخرطوم مع المشابك لضمان التوافق.
| ملاحظات | وصف | الملحقات |
|---|---|---|

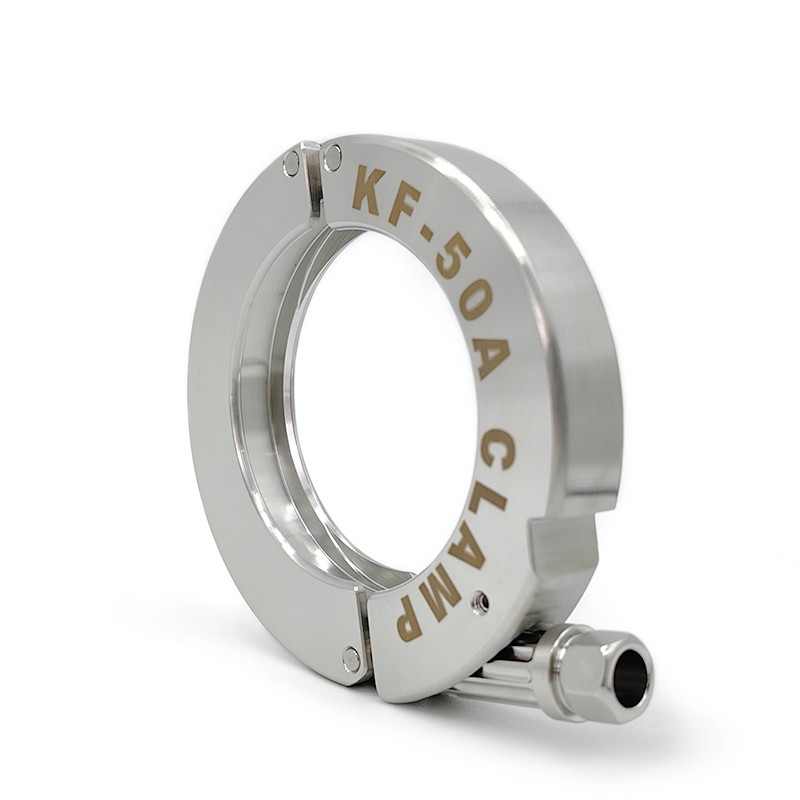

| KF المشبك | الألومنيوم أو الفولاذ المقاوم للصدأ المشبك السريع | سهل التشغيل/الإيقاف، لا يتطلب أدوات |
| حلقة توسيط | الفولاذ المقاوم للصدأ + حلقة فيتون / NBR | تستخدم بين الشفاه لختم محكم |
| مجموعة شفة | المشبك + الحلقة + خرطوم ينتهي | يتم توفيرها عادة كمجموعة واحدة |
التعليمات:
س: هل يمكنني استخدام مشابك KF الخاصة بي؟
نعم، طالما أنها تستوفي معايير الأبعاد ISO-KF، فستكون مناسبة. ما عليك سوى التحقق من توافق مادة الحلقة O مع نوع الغاز أو نطاق درجة الحرارة لديك.
س: هل تستطيع هذه الخراطيم تحمل الضغط؟
إنها مخصصة في المقام الأول لخدمة التفريغ، لكن يمكنها التعامل مع الضغط الإيجابي المحدود اعتمادًا على تكوين الجديلة وسمك الجدار.
التطبيقات / الصناعات المقدمة
ستشاهد منفاخ KF المرن في كل المجالات المتعلقة بالفراغ تقريبًا. يتم استخدامها لتوصيل الغرف والمضخات وأجهزة القياس مع السماح بامتصاص الاهتزاز أو الحركة.
الصناعات المشتركة تشمل:
أنظمة ترسيب الأغشية الرقيقة وأشباه الموصلات الفراغية
الأدوات التحليلية ومعدات البحث والتطوير
إنتاج الوحدات الكهروضوئية والطاقة الشمسية
خطوط الفراغ الطبية والصيدلانية
مرافق اختبار الطيران والدفاع
البصريات الدقيقة، والطلاء، والأفران الفراغية
على الرغم من أن الخرطوم يمكن الاعتماد عليه في معظم تطبيقات التفريغ النظيف، إلا أنه ليس مثاليًا للغازات المسببة للتآكل أو الأجهزة الميكانيكية الحاملة. إذا لم تكن متأكدًا، فما عليك سوى التواصل معنا — يمكننا مساعدتك في اختيار نوع الخرطوم والوصلة المناسبين.
| البند | أنبوب مموج قياسي | أنبوب مموج عالي الفراغ |
|---|---|---|
| سماكة | 0.28 ملم | 0.2 ملم (KF16/KF25) / 0.25 ملم (KF40/KF50) |
| نوع التموج | غير منتظم | النوع الحلقي |
| يقذف | غير منتظم | 5 / 6.5 / 8 / 9 |
| عملية اللحام | لحام منزلي، لحام يدوي، تغير اللون بالأكسدة | عملية لحام الفراغ، التماس اللحام السلس |
| مادة | الفولاذ المقاوم للصدأ | 304 الفولاذ المقاوم للصدأ |
| القطر الخارجي | غير منتظم | 26 / 34 / 53 / 64 |
| قطر المشبك | 30، 40، 55، 75 ملم | 30، 40، 55، 75 ملم |
| فراغ في نهاية المطاف | ≥ 5 باسكال | 1×10⁻⁹ باسكال (0.000000001 باسكال) |
| معدل التسرب | فراغ خشن (غير منتظم) | ≥ 5×10⁻¹⁰ Pa·m³/s |
| المرونة | من الصعب نسبيا، يمكن أن تكون عازمة قليلا | لينة، مرنة، قابلة للتمديد، قابلة للانضغاط |
| التطبيقات | مضخة فراغ محلية، مضخة حلقة المياه، مولد فراغ، خط عادم الغاز | المضخات المركبة، المضخات الجزيئية، مضخات الانتشار، مضخات التعزيز الميكانيكية، أفران التفريغ |
عملية تصنيع المنفاخ تتطلب الكثير من الناحية الفنية. يلزم إجراء اختبار تسرب الهيليوم للتحقق من الجودة.
عوامل مثل عملية اللحام، ودرجة الفولاذ المقاوم للصدأ، وسمك الجدار، ودرجة التموج، والتعب المعدني كلها تؤثر على ضيق الفراغ والمرونة. يرجى اختيار النموذج المناسب وفقا لمتطلبات التطبيق الخاص بك.
