هل تستخدم المشبك المناسب لنظامك؟

لماذا يهم اختيار المشبك الصحيح

في نظام الأنابيب، قد تبدو المشابك (مشابك الخراطيم / مشابك الشريط / مشابك التثبيت) وكأنها 'أجزاء صغيرة'، ولكنها غالبًا ما تكون بمثابة آخر ملليمتر دفاعي لنظام الختم. إذا تم اختيار المشبك بشكل خاطئ، أو تعرض لقوة غير متساوية، أو مصنوع من مادة لا تقاوم التآكل، أو تم تركيبه بشكل سيء، فقد تواجه تسربات، وارتخاء، وفشل الزحف، ومشاكل أخرى. في درجات الحرارة المرتفعة أو الضغط العالي أو الاهتزاز أو البيئات العدوانية كيميائيًا، يصبح هذا الخطر خطيرًا بشكل خاص.

من منظور توزيع الإجهاد، يجب أن يوفر المشبك المثالي قوة ضغط محيطية موحدة ، دون تركيز إجهاد واضح (خاصة عند الخيوط أو أقسام التثبيت). بالإضافة إلى ذلك، مع تغير درجة الحرارة أو تمدد مادة الأنبوب وتقلصها، يحتاج المشبك إلى 'هامش إجهاد' معين للحفاظ على قوة التثبيت المستقرة. ولهذا السبب، في أنظمة تبريد السيارات، أو أنظمة التعزيز، أو أنظمة العادم، أو أنظمة الرش، أو هندسة السباكة، غالبًا ما تتطلب حالات الاستخدام المختلفة أنماطًا مختلفة من المشابك.

بعد ذلك، سنأخذ كل كلمة رئيسية لحالة الاستخدام ونشرح أنواع المشابك المناسبة والنقاط التي يجب مراقبتها.

التطبيقات النموذجية

مشابك خرطوم الرادياتير / مشابك خرطوم الدرجة البحرية

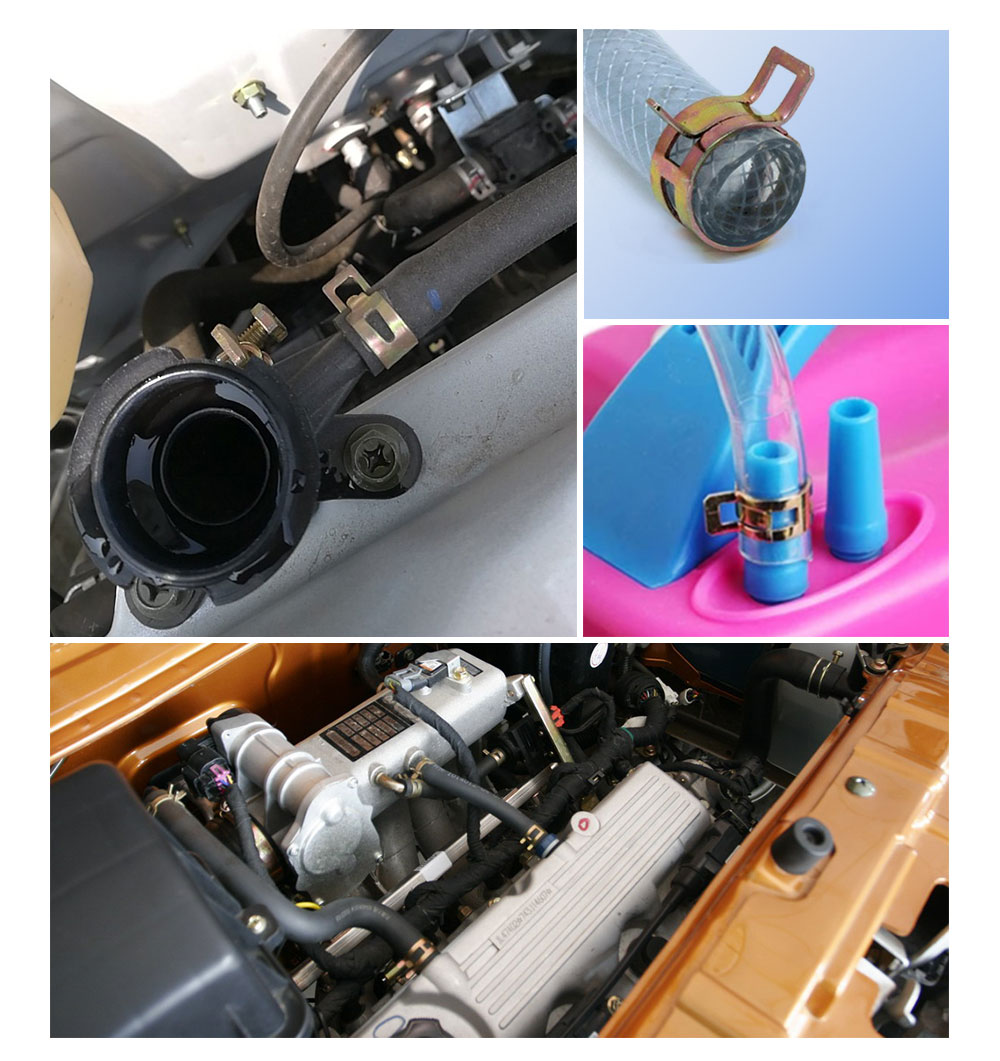

يتم استخدام هذه المشابك في دوائر مياه تبريد السيارات أو أنظمة التبريد البحرية ، حيث يجب أن تتحمل ركوب الدراجات الحرارية والضغط والبيئات التآكل. للاختيار ، يفضل الفولاذ المقاوم للصدأ مثل 304 أو 316 أو 316L لمقاومة التآكل وقوة التعب. يتم استخدام خيوط (نوع الدودة) أو المشابك الزنبركية لاستيعاب تعديلات القطر البسيطة والتوسع الحراري. في الأنظمة ذات الدراجات الحرارية المتكررة أو الاختلافات الكبيرة في درجات الحرارة ، تعمل مشابك زنبرك مستمرة في التوتر أو مشابك الزنبركية المزدوجة ذات الأسلاك المزدوجة/المزدوجة بشكل أفضل عن طريق الحفاظ على قوة التثبيت تحت تقلبات درجة الحرارة. على سبيل المثال ، في منطقة المحرك حيث تختلف خراطيم التبريد بين -40 درجة مئوية و +110 درجة مئوية أثناء التشغيل ، يساعد مشبك الزنبرك على تقليل خطر الاسترخاء.

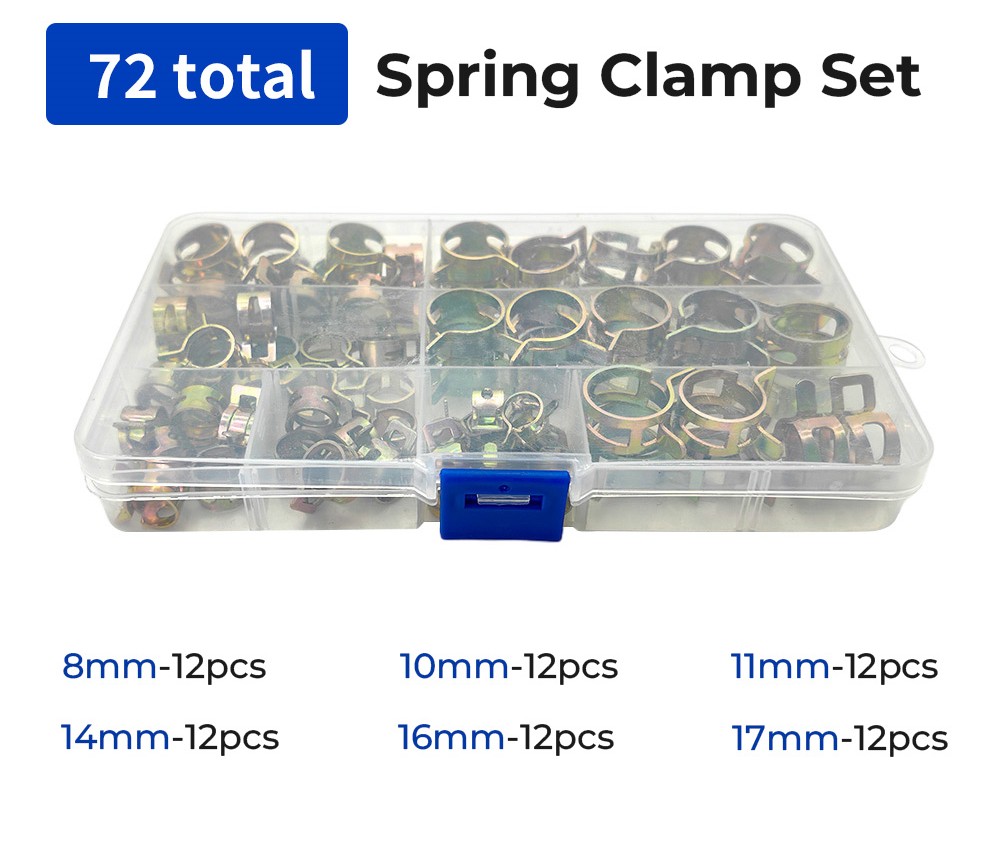

تغطي الخاصة بنا مجموعات المشابك الربيع أحجام الخرطوم الأكثر شيوعًا في السوق وهي مناسبة للاستخدام في أنظمة التبريد بالسيارات والبحرية ، واتصالات الشاحن التوربيني ، وأنظمة العادم ، وتطبيقات السباكة أو الرش.

المشابك التوربو / المشابك النطاق للخراطيم

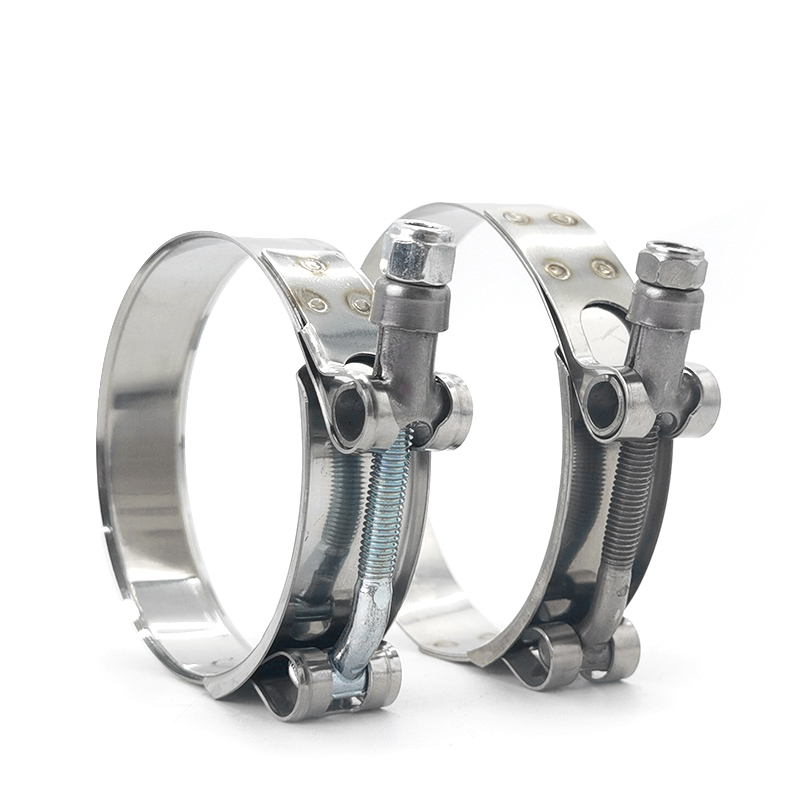

في الأنظمة التي تشحن توربيني وتوصيلات أنابيب تعزيز ، يجب أن تصمد أمام الضغوط الداخلية العالية والأحمال الديناميكية. يجب أن يميل الاختيار نحو المشابك t-bolt أو المشابك الشاقة واسعة النطاق لتوزيع القوة وتقليل التشوه المحلي. يمكن أن تؤدي التصميمات ذات الجسور المقواة أو أضلاع تصلب إلى تحسين قوة مضاد لتشويه. يزيد النطاق الواسع (على سبيل المثال 12 مم أو أوسع) من منطقة التلامس مع الختم ويقلل من خطر المسافة البادئة على خراطيم أكثر ليونة.

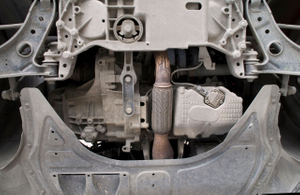

مشابك كاتم الصوت / مشابك تثبيت كاتم الصوت

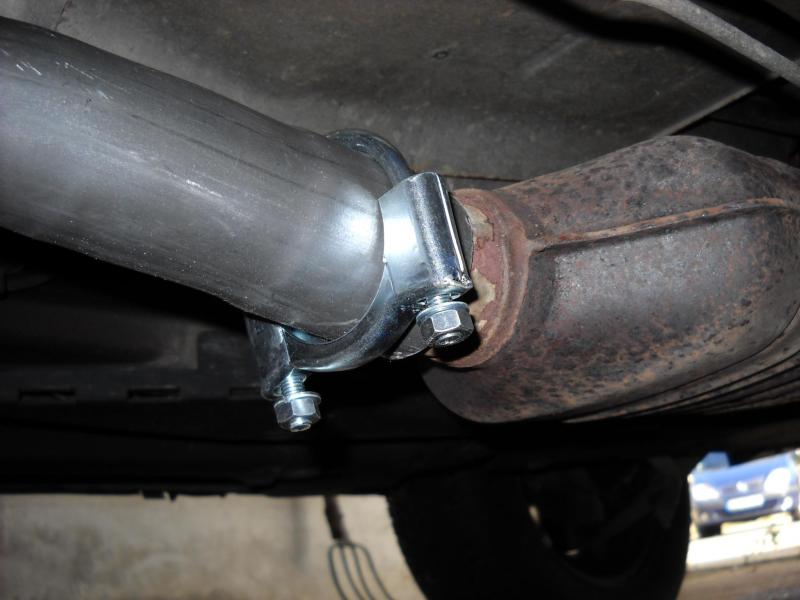

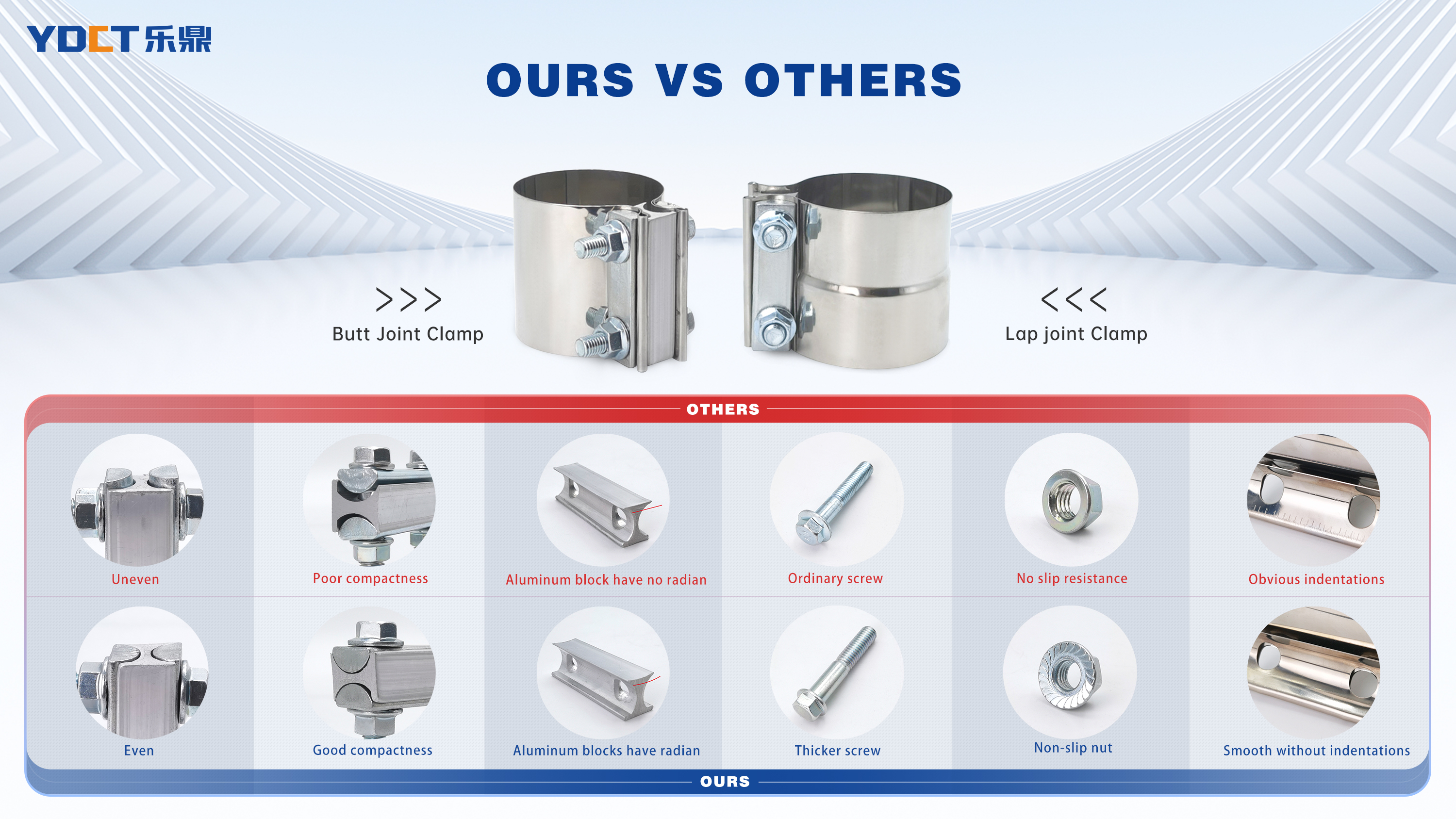

يتم استخدامها في أنظمة العادم ، وتوصيل أنابيب العادم والخبات. نظرًا لأن درجات حرارة العادم يمكن أن تصل إلى مئات الدرجات أو أكثر ، ينصح بالفولاذ المقاوم للصدأ المقاوم للتآكل مثل 309 أو 310 أو 316. لا ينبغي أن تكون قوة التثبيت مفرطة لتجنب إتلاف قذيفة كاتم الصوت ؛ غالبًا ما تستخدم بالإضافة إلى ذلك ، تعد مشابك U-Bolt . مشابك المفصل المؤقت ومشابك المفصل في اللفة مناسبة بشكل خاص لهذه التطبيقات ، حيث تعمل كخيار مفضل للانضمام إلى أنابيب العادم ذات القطر الكبير بشكل آمن مع الحفاظ على أداء موثوق به في ظل ظروف ارتفاع درجة الحرارة والاهتزاز.

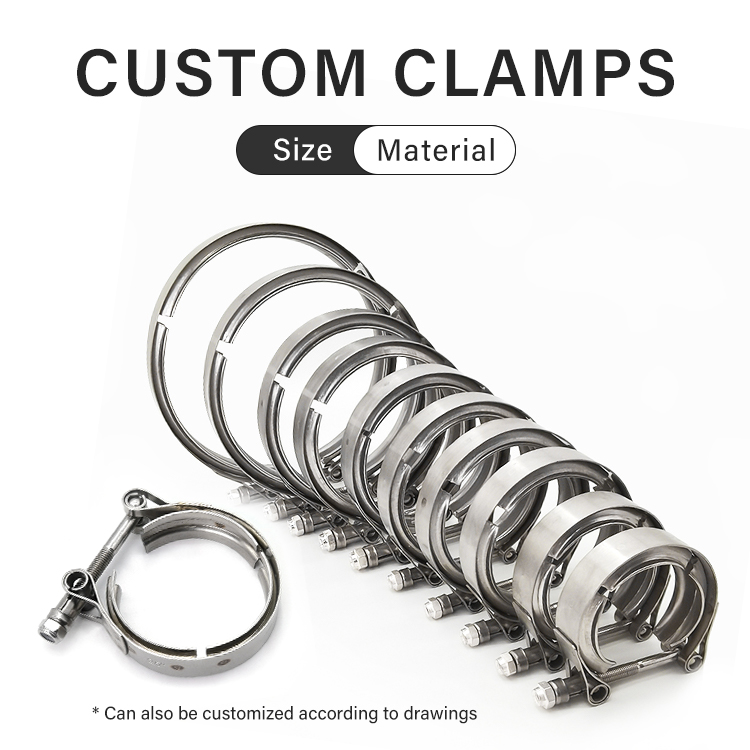

مشابك DPF تقوم

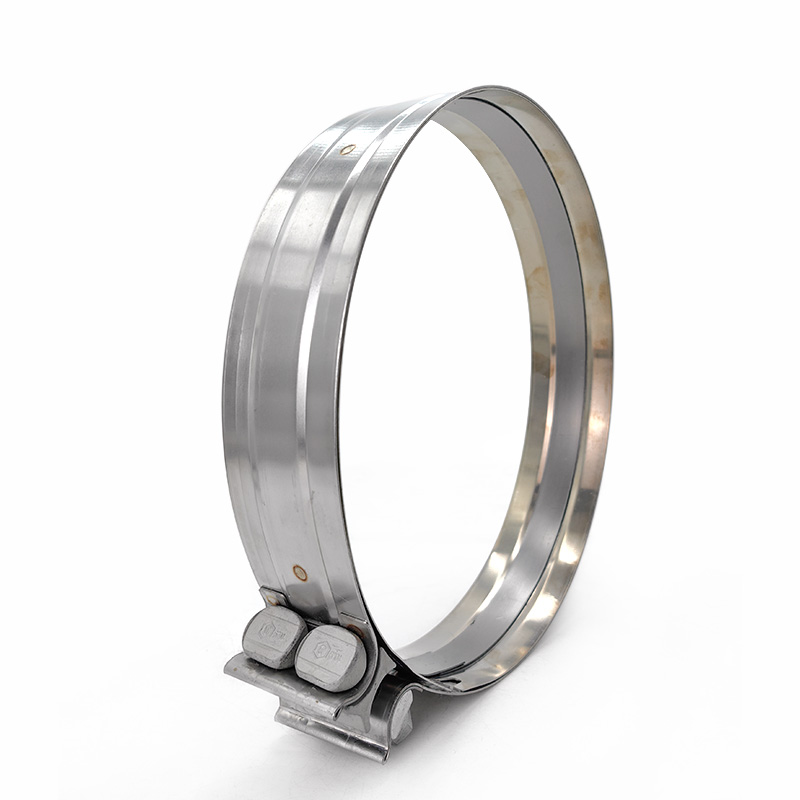

مشابك DPF (فلتر جسيمات الديزل) بتوصيل وحدة DPF بأنابيب العادم، وتواجه درجات حرارة عالية جدًا وغازات مسببة للتآكل (مثل مركبات الكبريت والأحماض) والاهتزاز. يتطلب الاختيار مقاومة الحرارة العالية والتآكل، بالإضافة إلى التحكم الدقيق في ضغط سطح الختم، والتحميل المسبق للمسمار، وتعويض التمدد الحراري. تعتمد بعض التصميمات مشابك على شكل حرف V، أو هياكل زنبركية على شكل شريط قفل، أو تصميمات لوحة ضغط متناظرة لضمان سهولة التفكيك والختم الموثوق.

KF Clamp

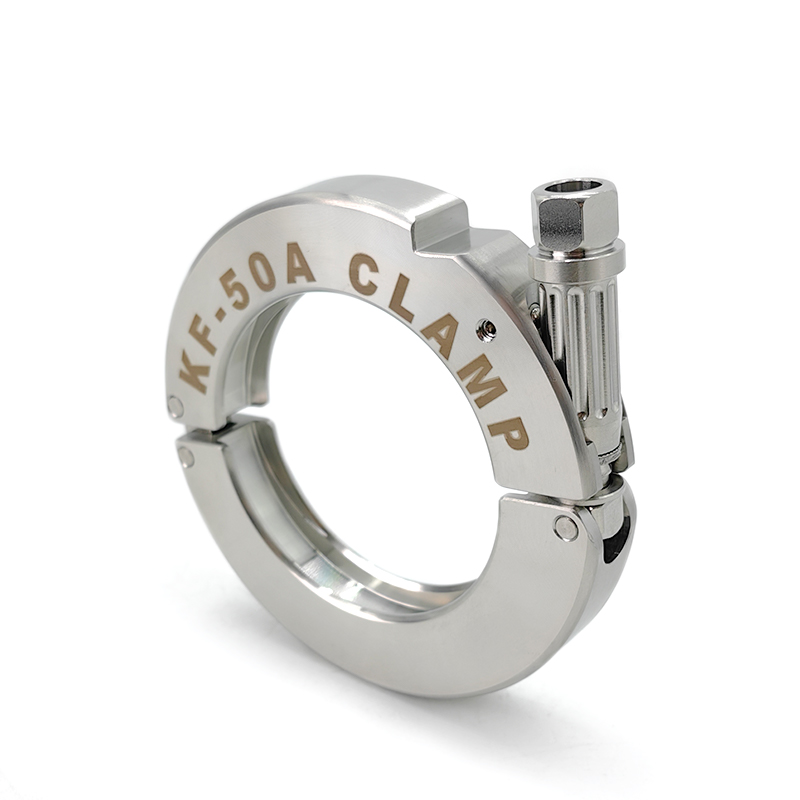

يتم استخدام المشابك KF في أنظمة التفريغ، وغرف التفريغ، وأنابيب التفريغ (مثل مضخات التفريغ، ووصلات الحافة). يتطلب المعيار أن يعمل المشبك بالتنسيق مع حلقة مركزية لضمان الختم الفراغي. المواد الشائعة هي سبائك الألومنيوم أو الفولاذ المقاوم للصدأ. يجب أن يسمح هيكل المشبك بقوة ضغط معدلة لإجراء اتصال كامل مع سطح الختم الدائري. إذا كان النظام يحتاج أيضًا إلى مقاومة الضغط الزائد أو لديه متطلبات صارمة لمعدل التسرب، فقد يكون من الضروري تصميم حلقة الضغط الزائد.

يتم نشر مشابك Cinch Clamp Cinch
PEX في أنظمة التدفئة أو التدفئة أو التسخين تحت الأرضية لتأمين أنابيب البولي إيثيلين المرتبطة بالمرتبطة (PEX). يجب أن تمتثل للمعايير (مثل ASTM F1807 / F2159). يتم ضغط مشبك Cinch (نوع Crimp-type) مرة واحدة باستخدام أداة خاصة لتشكيل قفل دائم. عادة ما تكون المواد من الفولاذ المقاوم للصدأ ، مع مطالب لمقاومة التآكل ، ومقاومة ضغط الماء ، والاستقرار على المدى الطويل.

مشبك شماعات رش

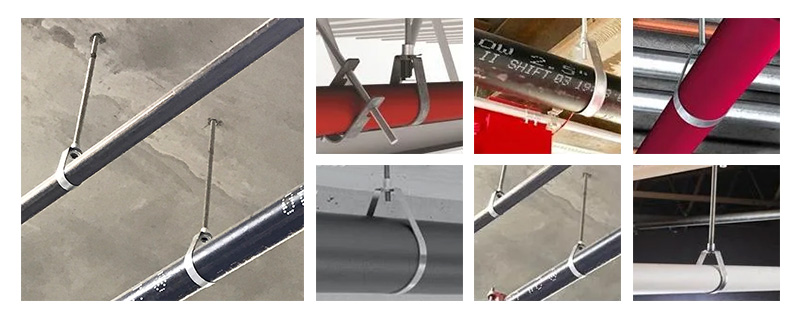

هذه المشابك تخدم أنظمة رش الحرائق ودعم تعليق خطوط الأنابيب. أنها تتطلب قدرة تحمل الحمل القوية ، والهيكل القوي ، ومقاومة الحريق الجيدة. يستخدم الفولاذ المقاوم للصدأ أو الفولاذ المجلفن بشكل شائع ، وغالبًا ما يكون مع منصات تخميد الاهتزاز أو ملحقات مضادات الاهتزاز. يحتاج العرض وسمك ودقة الآلات لمشبك الشماعات إلى ضمان السلامة على مدار فترات الخدمة الطويلة.

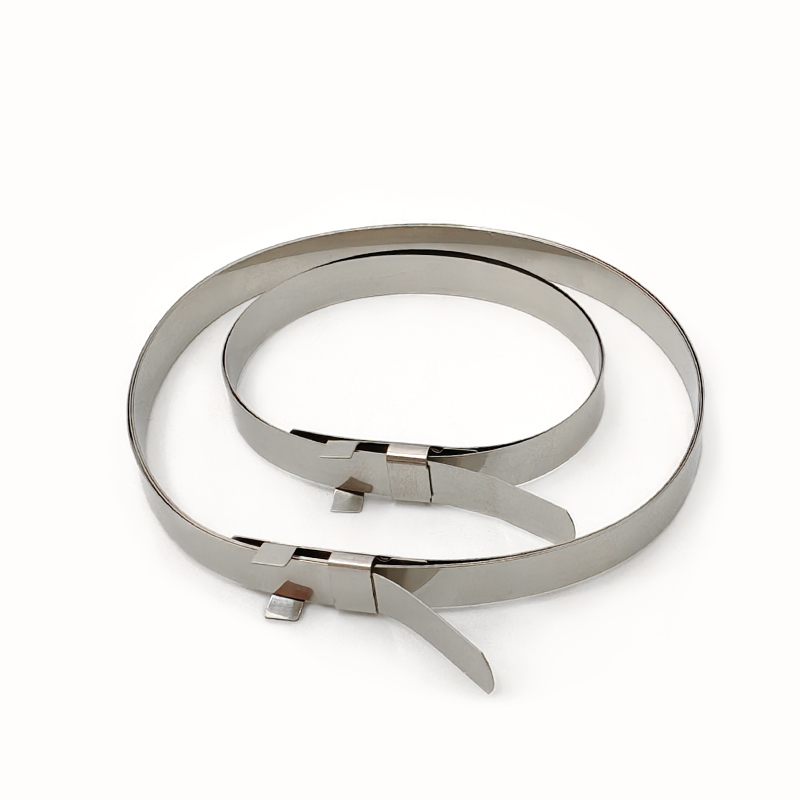

مشبك التمهيد المفصل السيرة الذاتية / المشبك CV

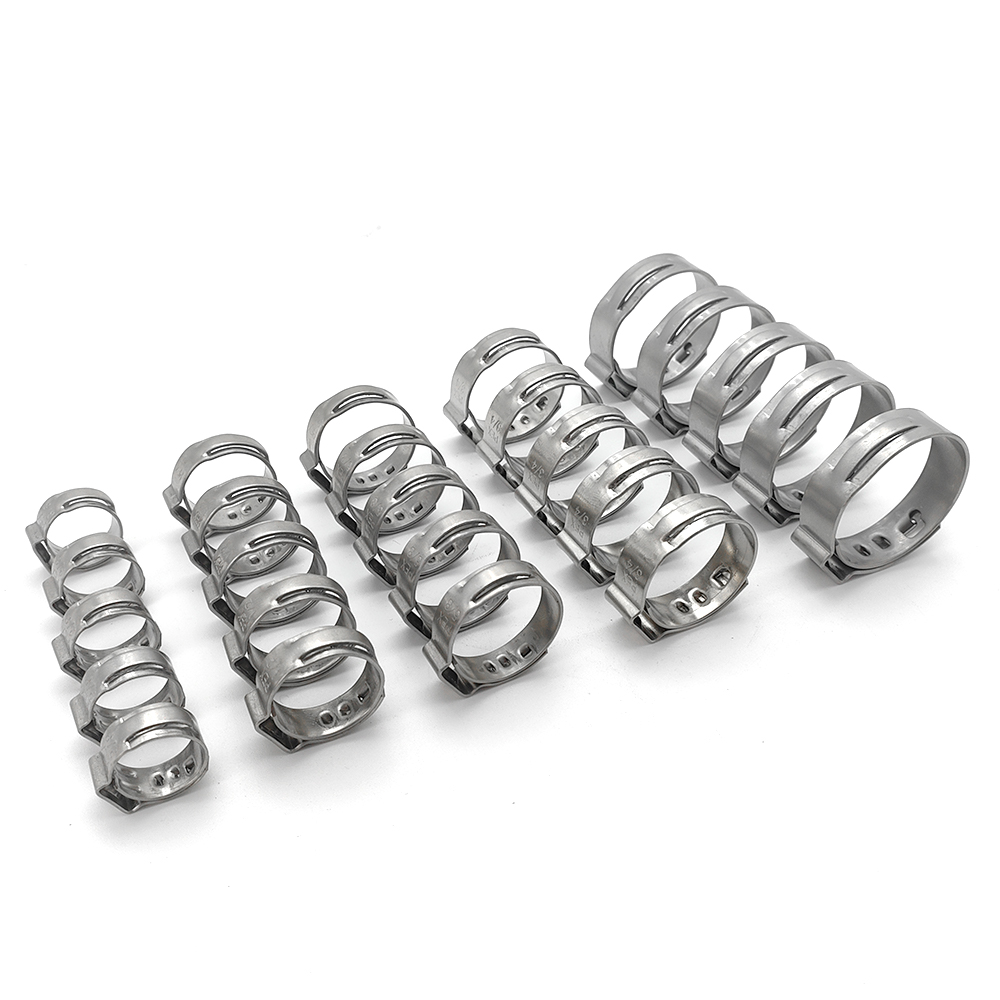

المستخدمة لإصلاح صندوق الغبار (التمهيد) لمفصل CV للسيارة ، يجب أن تحافظ هذه المشابك على الختم تحت درجة حرارة عالية ، والتعرض للزيت ، وقوى الطرد المركزي. الشائعة هي مشابك الأذن على نمط Oetiker (الأذن الفردية / الأذن المزدوجة) أو المشابك الصغيرة المسمار. تشمل الاعتبارات المهمة مقاومة الزيت ، وأداء درجة الحرارة المرتفعة (قد تصل درجات حرارة مقصورة المحرك إلى 120-150 درجة مئوية) ، وختم الغبار. عادة ما تكون المشابك من نوع الأذن ، بمجرد تجعيدها ، غير قابلة للاستمتاع وتضمن جودة تشكيل لمرة واحدة.

المواد المشبك ، اعتبارات القوة والحياة

عادةً ما تستخدم مشابك الدرجات المادية
مواد مثل الفولاذ المقاوم للصدأ (304 ، 316 ، 316L) ، أو الفولاذ الربيعي ، أو سبيكة الألومنيوم ، أو الفولاذ المطلي بالزنك. في إعدادات التآكل العالية (البيئات البحرية ، رذاذ الملح ، أنظمة العادم) ، يوصى باستخدام 316 / 316L من الإصدارات السطحية غير القابل للصدأ أو المعالجة خصيصًا.

الهندسة الهيكلية وتصميم المقطع العرضي
الهياكل واسعة النطاق ، والأشرطة المزدوجة ، والجسور المعززة ، والأضلاع ، والحواف المشطوفة تعزز بشكل كبير مقاومة التشوه وتوحيد الإجهاد. كلما كان الشريط أوسع ، كلما انخفض إجهاد المنطقة لكل وحدة تحت نفس التحميل ، يساعد في تقليل المسافة البادئة.

التحكم في عزم الدوران / التحميل المسبق
في أنظمة السيارات والهندسة ، باستخدام مفتاح عزم الدوران أو تحديد قيمة تشديد دقيقة يمنع الإفراط في الإفراط في الخراطيم أو الشفاه. بالنسبة إلى المشابك التي يحركها مؤشرات الترابط ، يجب على المرء حساب احتكاك مؤشر الترابط ، وتصلب النطاق ، وتشوه الكائن الممسوب لتحديد التحميل المسبق المطلوب.

يمكن أن تسبب التعب والدراجات الحرارية
توسعًا حراريًا ودورات الانكماش في تشوهات الزحف أو الاسترخاء أو التشوهات البلاستيكية ، وخاصة في درجة الحرارة العالية أو ظروف التأرجح الحرارية الواسعة. في مثل هذه الحالات ، تساعد المشابك أو التصميمات الربيعية ذات ميزات التعويض (قفل المزالج ، الينابيع المزدوجة ، هياكل الموجة) في الحفاظ على قوة التثبيت المستقرة مع مرور الوقت.

يجب أن تخضع مقاومة التآكل واختبار الحياة المتسارع

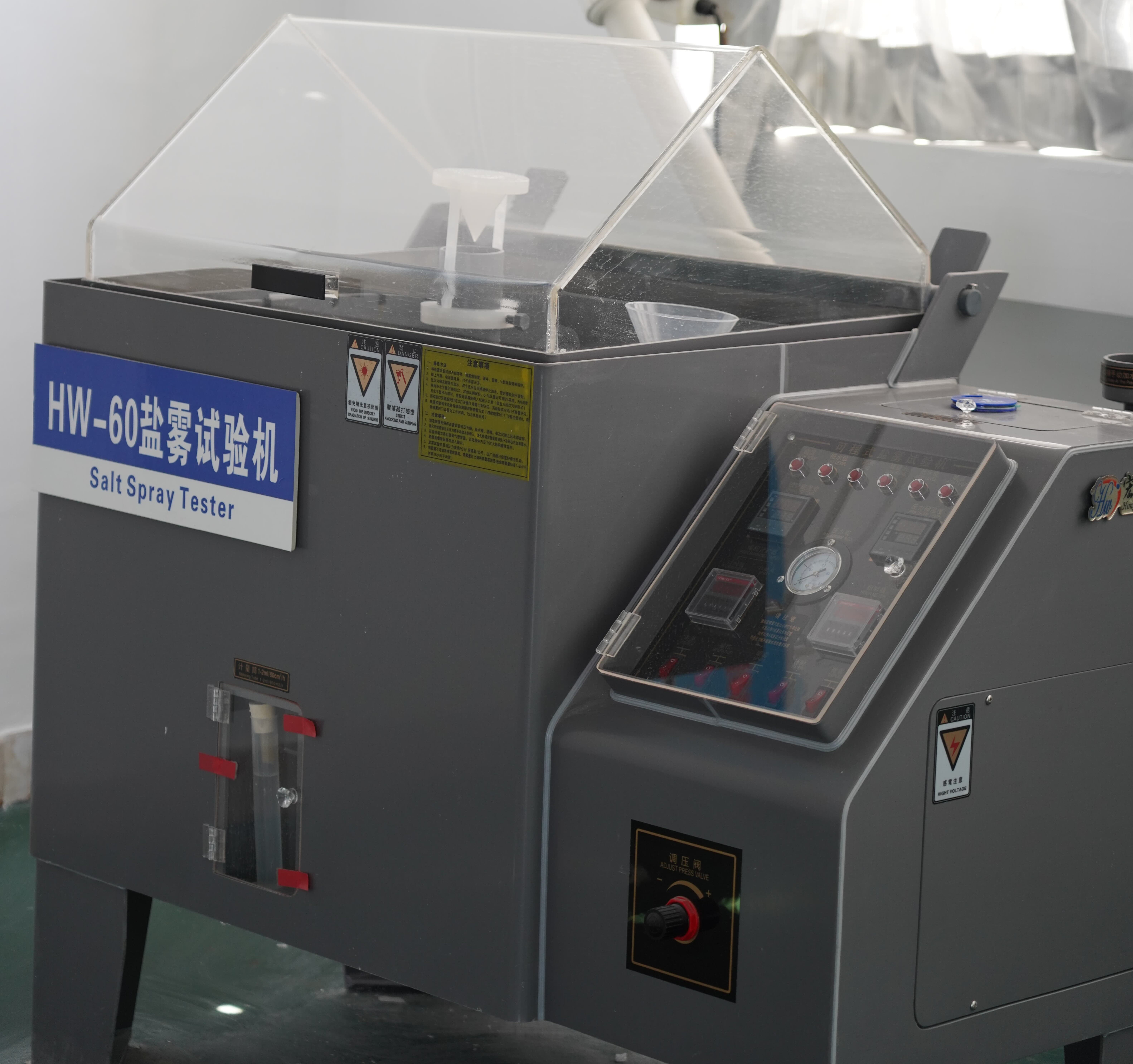

في الإنتاج الضخم للمصنع ، وعينات المشابك اختبارات رذاذ الملح (على سبيل المثال 500 ساعة ، 1000 ساعة ، 2000 ساعة ، إلخ) للتحقق من مقاومة التآكل. تعتبر كل من اختبارات الشيخوخة عالية في درجات الحرارة واختبارات حياة الاهتزاز واختبارات استرخاء الإجهاد أمرًا حيويًا لضمان ثقة العملاء على المدى الطويل. يمكننا تزويد العملاء بتقارير الاختبار ذات الصلة لضمان جودة منتجاتنا.

نصائح التثبيت وقضايا الفشل المشتركة

موضع التثبيت والتخليص : يجب تجنب وضع المشبك بالقرب من المرفقين أو المفاصل أو الجدران، ويجب أن يترك مساحة كافية لمفتاح الربط أو السائق.
وضع متماثل / مشابك متعددة : بالنسبة للخراطيم الأطول أو خطوط الضغط العالي، فمن الحكمة وضع المشابك على كلا الطرفين أو إزاحة مشبكين لتجنب ضغط الختم غير المتساوي.
تجنب الحواف الحادة/النتوءات : يجب أن تكون حواف المشبك مشطوفة أو مشطوفة لتجنب قطع الخرطوم.
أخطاء عزم الدوران / الإفراط في الشد / التقليل من الشد : يؤدي الارتخاء الشديد إلى حدوث تسربات أو ارتخاء؛ يؤدي التضييق الشديد إلى تشوه الخرطوم أو تركيز الضغط أو الفشل المبكر.
تخفيف / استرخاء الاهتزاز : في البيئات الاهتزازية، قد ترتخي الوصلات الملولبة. استخدم غسالة القفل أو الصواميل المزدوجة أو التصميمات ذاتية القفل لتقليل المخاطر.
عدم تطابق التمدد الحراري للمادة : إذا كانت معاملات التمدد للأنبوب والمشبك تختلف بشكل كبير، فإن تغيرات درجة الحرارة سوف تسبب تقلبات التوتر. فكر في التصميمات المرنة أو اسمح بتعويض الضغط.

التعليمات

س: هل يمكن إعادة استخدام المشابك؟
ج: يعتمد على نوع المشبك. عادة ما تكون المشابك الملولبة (معدات الدودة) قابلة لإعادة الاستخدام (مؤشرات الترابط والفرقة غير متضررة) ، ولكن عادة ما تكون مشابك الأذن (oetiker / ear-ear / ear المزدوجة) غير قابلة للانعكاس بعد العقدة. يجب أن تحكم بناءً على النوع المحدد.

س: كيف تحكم إذا كان تثبيت المشبك كافياً؟
ج: يمكنك استخدام سوائل الكشف عن التسرب (مثل كاشف الصبغة / التسرب) ، واختبار الضغط ، واختبارات الاهتزاز ، وما إلى ذلك ، بشكل أكثر دقة ، في مرحلة التصميم ، تقدر الضغط ، ومعامل مرونة النطاق ، ومعاملات الاحتكاك ، وما إلى ذلك ، وحساب هامش التحميل المبدئي المبدئي وهامش السلامة الأولي.

س: لدي خرطوم يبلغ قطره 50 مم تحت ضغط 1 ميجا باسكال ؛ ما المشبك الذي يجب أن أختاره؟
A: 1 ميجا باسكال (≈10 بار) مرتفع نسبيا للخراطيم. يوصى بمشبك T-bolt الشاق أو المشبك النطاق الموسع ، ويكون التثبيت المتماثل أمرًا من الحكمة للاستقرار. إذا كان النظام يتضمن أيضًا دورات حرارية أو اهتزاز أو وسائط تآكل ، فاختر مادة أعلى من الدرجة (على سبيل المثال 316 مقاومة للصدأ) وإضافة هامش أمان.

س: كيف تتعامل مع تخفيف بسبب التمدد الحراري / الانكماش؟
ج: استخدم مشابك الربيع أو تصاميم التوتر المستمر ، أو دمج بنية/بدل الانزلاق في التصميم. أو أثناء التثبيت الأولي ، قم بتطبيق التحميل المسبق الإضافي لتعويض الاسترخاء المتوقع.

س: هل جميع المشابك مناسبة لبيئات رش الملح أو البحرية؟
ج: لا. بالنسبة للبيئات البحرية / رش الملح، يجب عليك استخدام مواد عالية المقاومة للتآكل (316 / 316L غير القابل للصدأ، أو سبائك النيكل، أو الإصدارات المعالجة السطحية) والتحقق من صحتها من خلال اختبارات التآكل الصارمة. يميل المشبك العادي 304 أو المطلي بالزنك إلى التآكل عند التعرض لرذاذ الملح لفترة طويلة.

الخلاصة: اختر بحكمة، وعزز الموثوقية

عند تصميم واختيار المشابك، لا يجب أن تتوقف عند 'لدي هذا الأنبوب' أو 'أحتاج إلى هذا الاستخدام'. يجب عليك الغوص بشكل أعمق والنظر في:

• العوامل البيئية : نطاق درجة الحرارة، الاهتزاز، المواد الكيميائية، التآكل

• مستويات الضغط : الضغط الساكن، القمم النابضة، تقلبات الضغط

• توافق المواد : معاملات التمدد الحراري للخرطوم/الأنبوب مقابل المشبك، توزيع الضغط عند التلامس

• متطلبات مدى الحياة/الموثوقية : المتانة على المدى الطويل، وتعب الاهتزاز، وتخفيف التوتر

• سهولة التركيب والصيانة : سهولة التفكيك، وإمكانية إعادة الاستخدام، والقدرة الاحتياطية

نحن نقدم الدعم في الاختيار الفني والتحقق من المواد والحلول المخصصة - بما في ذلك شعارات OEM والتعبئة والعلامات وتنوعات الحجم - حتى تتمكن من اختيار المشبك المناسب بثقة. ومن خلال الجمع بين خبرتنا ومعايير الجودة، فإننا نساعد على ضمان الأداء والمتانة والتشغيل الموثوق به على المدى الطويل في تطبيقاتك.
