منفاخ العادم مقابل الأنابيب المرنة، ما هي الاختلافات؟

جدول المحتويات

• حول منفاخ العادم والأنابيب المرنة

• ما هو أنبوب العادم المرن

• ما هو منفاخ العادم

• أي واحد يجب أن تختار؟

• لماذا العديد من الخوار أكثر تكلفة من الأنابيب المرنة؟

• نقاط يجب عليك الإنتباه إليها

• متانة منفاخ العادم وأنابيب العادم المرنة

• كيفية تحديد ما إذا كان المورد موثوقًا به

• خاتمة

حول منفاخ العادم والأنابيب المرنة

عبر الإنترنت، قد ترى غالبًا منفاخ العادم والأنابيب المرنة موضوعة في نفس الفئة. ويحدث هذا لأنهما يمكن أن يظهرا على نفس نظام العادم، ويبدوا مثل 'هياكل مرنة'. ولكن من منظور هندسي، فإن مبادئ العمل والقوة الهيكلية وسيناريوهات التطبيق مختلفة تمامًا. إذا كنت تقارن بين هذين المنتجين، فعادةً ما يعني ذلك أن نظامك يشتمل على مشكلات الاهتزاز وربما احتياجات تعويض التمدد الحراري أو الإزاحة، لذلك يتعين عليك تحديد المنتج الذي ستستخدمه بدقة.

كثير من الناس يفكرون ببساطة في منفاخ العادم على أنه 'أنابيب ناعمة بدون طبقات مضفرة'، كما لو كان مجرد إزالة الضفيرة الخارجية للأنبوب المرن والحفاظ على التموج المعدني الداخلي. ولكن في الواقع، فإن قوة التموج ومنطق التصميم لهذين النوعين من المنتجات مختلفان تمامًا. عادة ما يتم تصميم التموج داخل الأنبوب المرن ليتعاون مع الجديلة لامتصاص الاهتزاز، مع سماكة الجدار، والشكل الموجي، والصلابة التي تميل نحو المرونة؛ في حين أن المنفاخ الحقيقي المستخدم للتعويض يجب أن يتحمل الضغط المحوري، والتمدد الحراري، والضغط الخلفي، وركوب الدراجات على المدى الطويل. هندسة التموج، طريقة التصنيع، توزيع الطبقات، ومبلغ التعويض هي من الدرجة الهندسية الأعلى.

ببساطة: قد تبدو متشابهة، لكن وظائفها مختلفة تمامًا. سيساعدك المحتوى التالي على تمييز هيكلها ومنطق التطبيق وأداء المتانة، مما يمكن أن يقلل تكاليف الاتصال أثناء الشراء بالجملة للأنابيب المموجة أو المعوضات الأخرى المصنوعة من الفولاذ المقاوم للصدأ ويساعد على تجنب اختيار المنتج الخطأ لظروف التشغيل غير المناسبة.

ما هو أنبوب العادم المرن

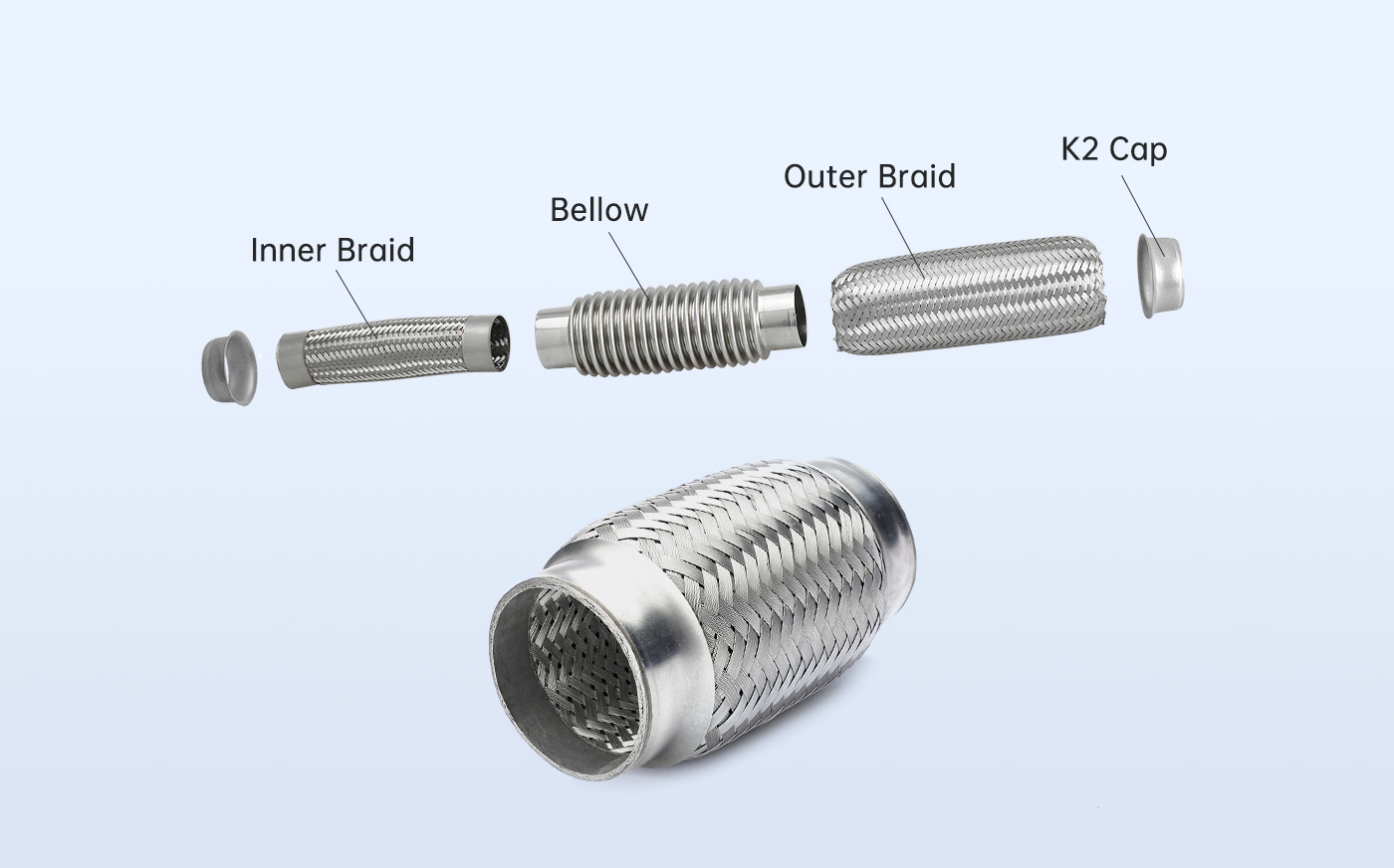

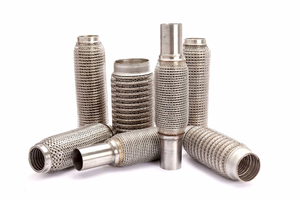

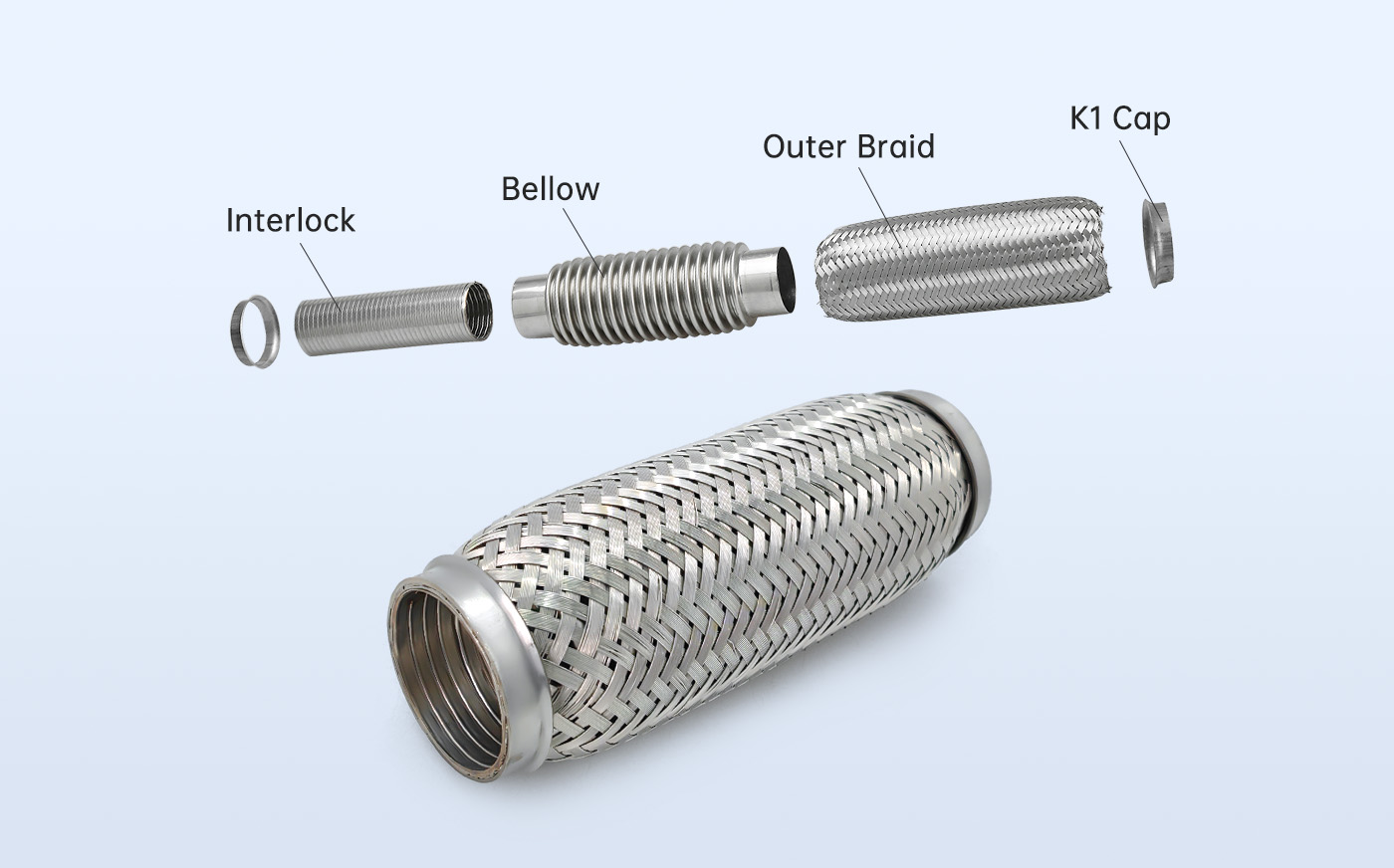

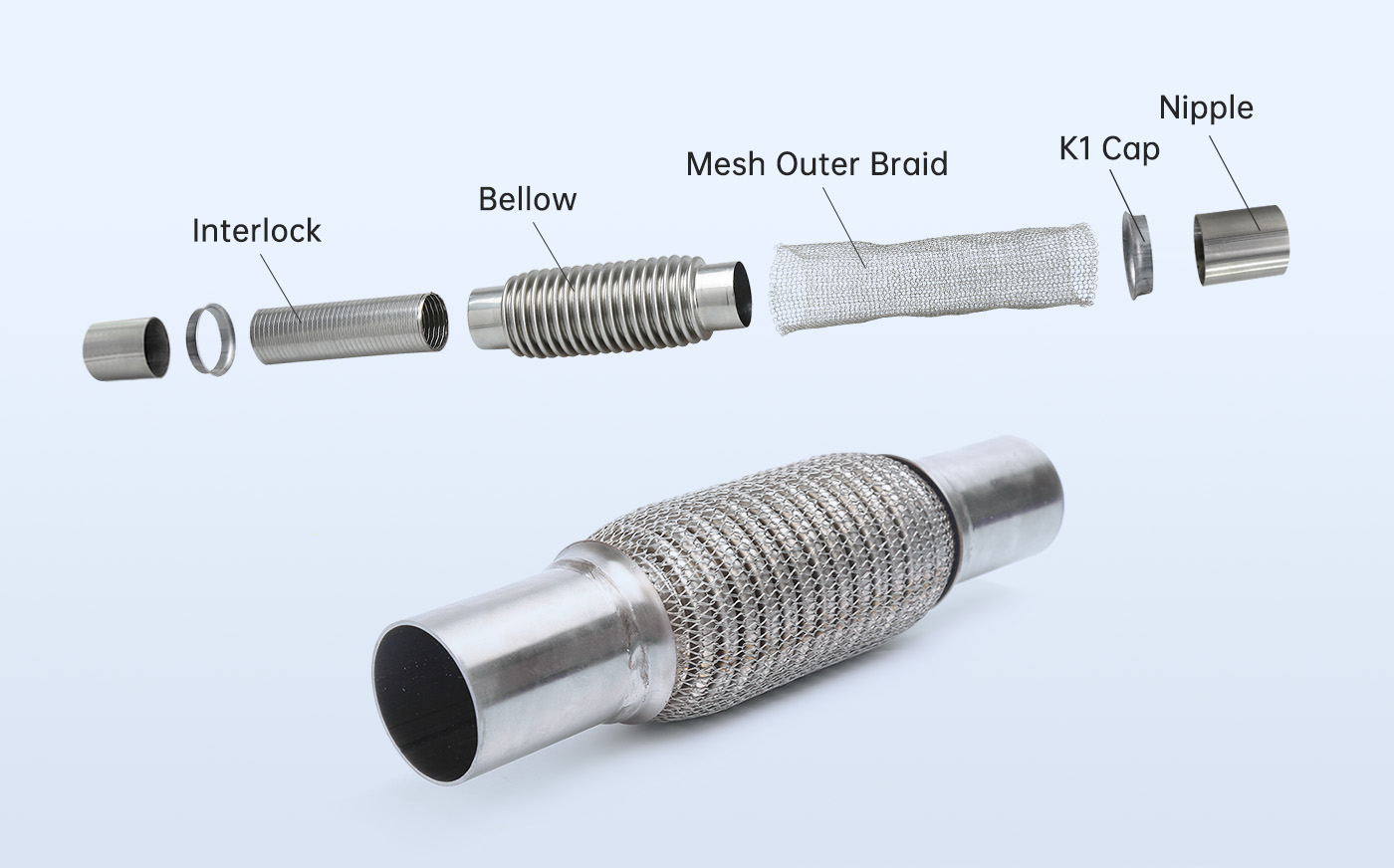

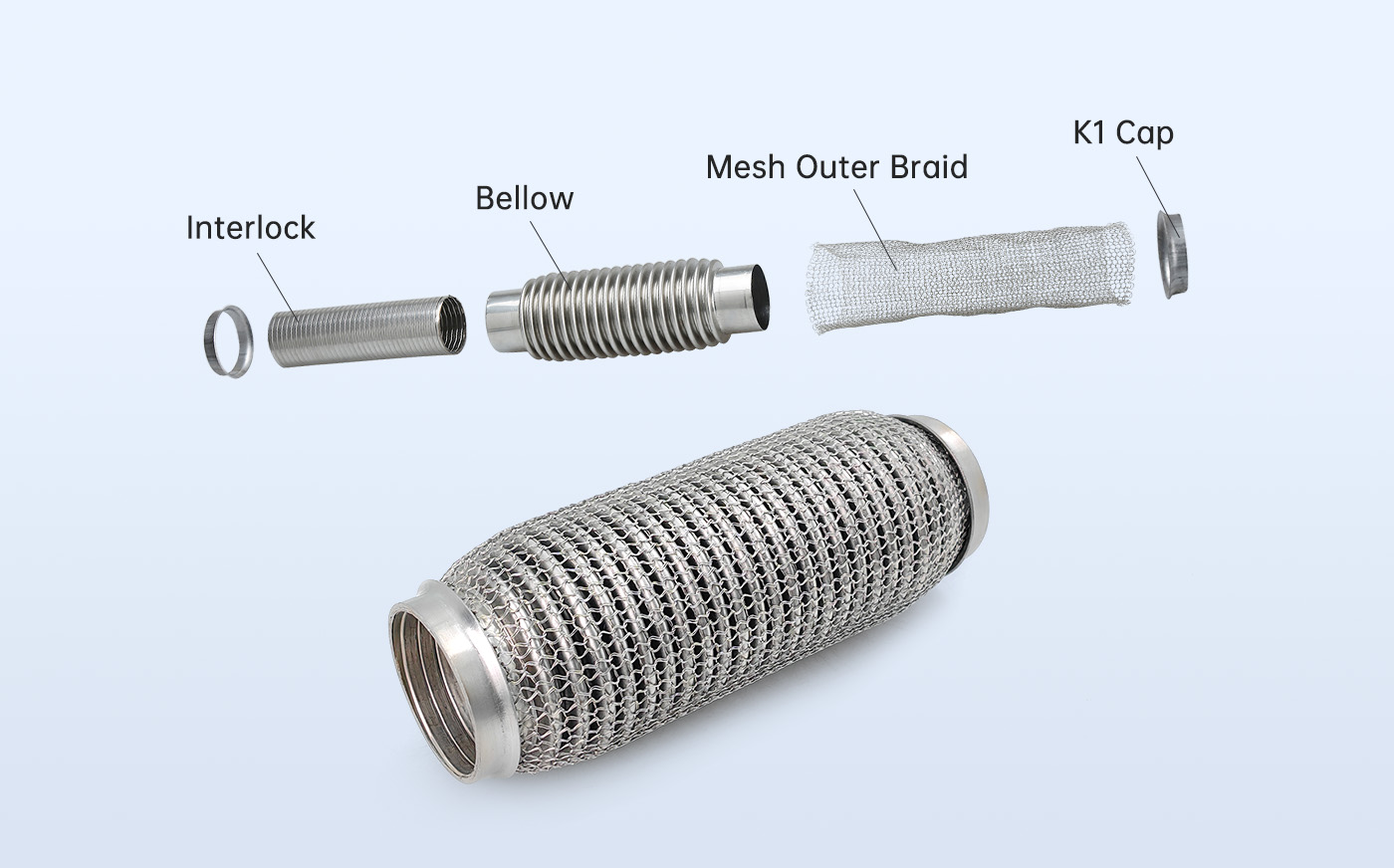

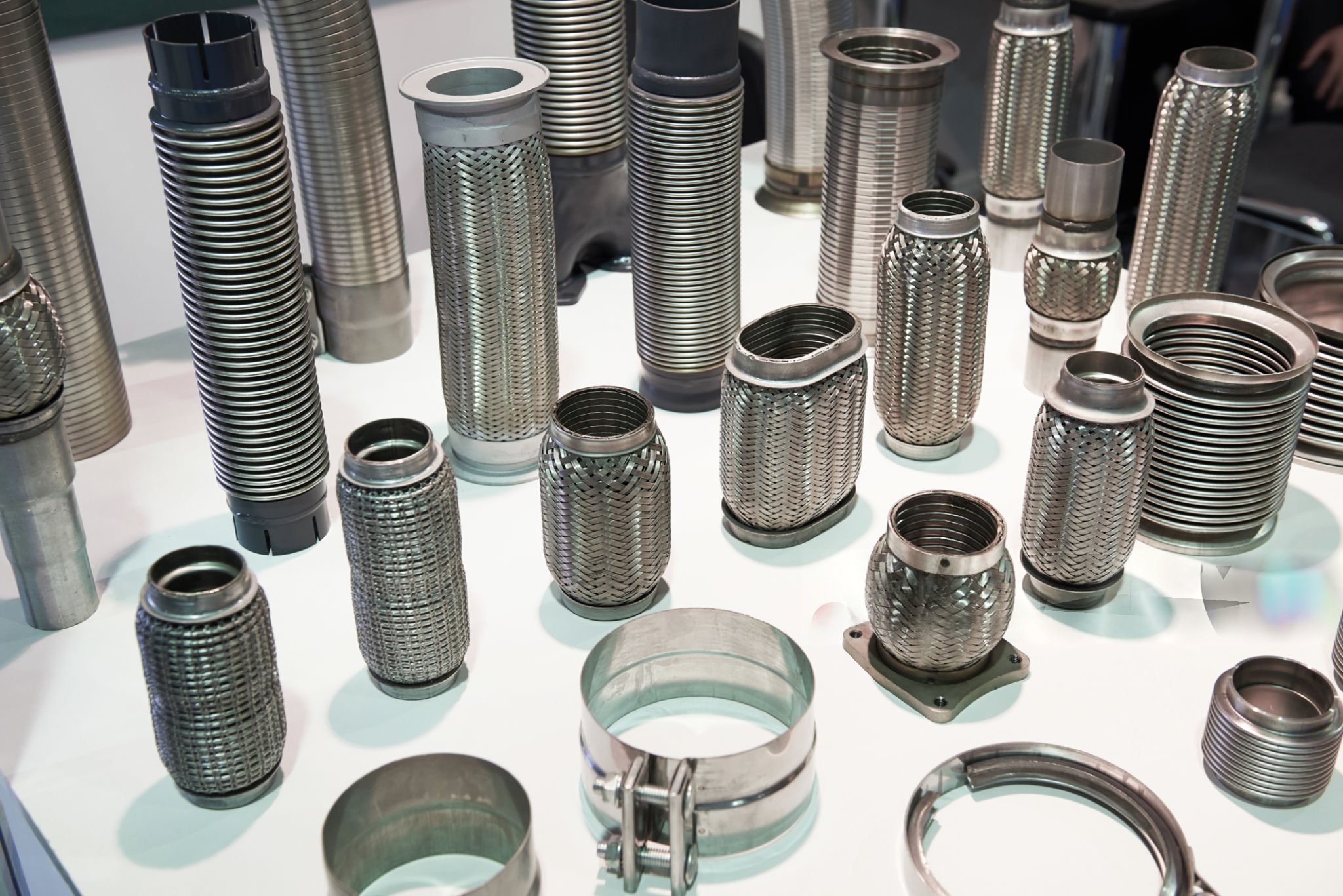

في نظام العادم، تكون الوظيفة الأساسية للأنبوب المرن واضحة جدًا: توفير قسم مرن يمكنه امتصاص الاهتزازات وعزل الإزاحات الصغيرة، مما يمنع سحب خط العادم بسبب اهتزاز المحرك، أو تأثير الطريق، أو التمدد الحراري والانكماش. يتكون هيكلها الأساسي من أنبوب مموج من الفولاذ المقاوم للصدأ، وطبقة خارجية مضفرة (جديلة مفردة، أو جديلة مزدوجة، أو جديلة شبكية، أو جديلة رفيعة)، ومشابك، وأحيانًا طبقة داخلية مضفرة، أو وصلات تمدد، أو موصلات ممتدة. من بينها، الأنبوب المموج يوفر حركة مرنة، الجديلة تحمل حدود ميكانيكية ومقاومة للاهتزاز، بطانة التعشيق أو الجديلة الداخلية توفر دعم الجدار الداخلي لتقليل الاضطراب والضوضاء، والموصل لسهولة التركيب.

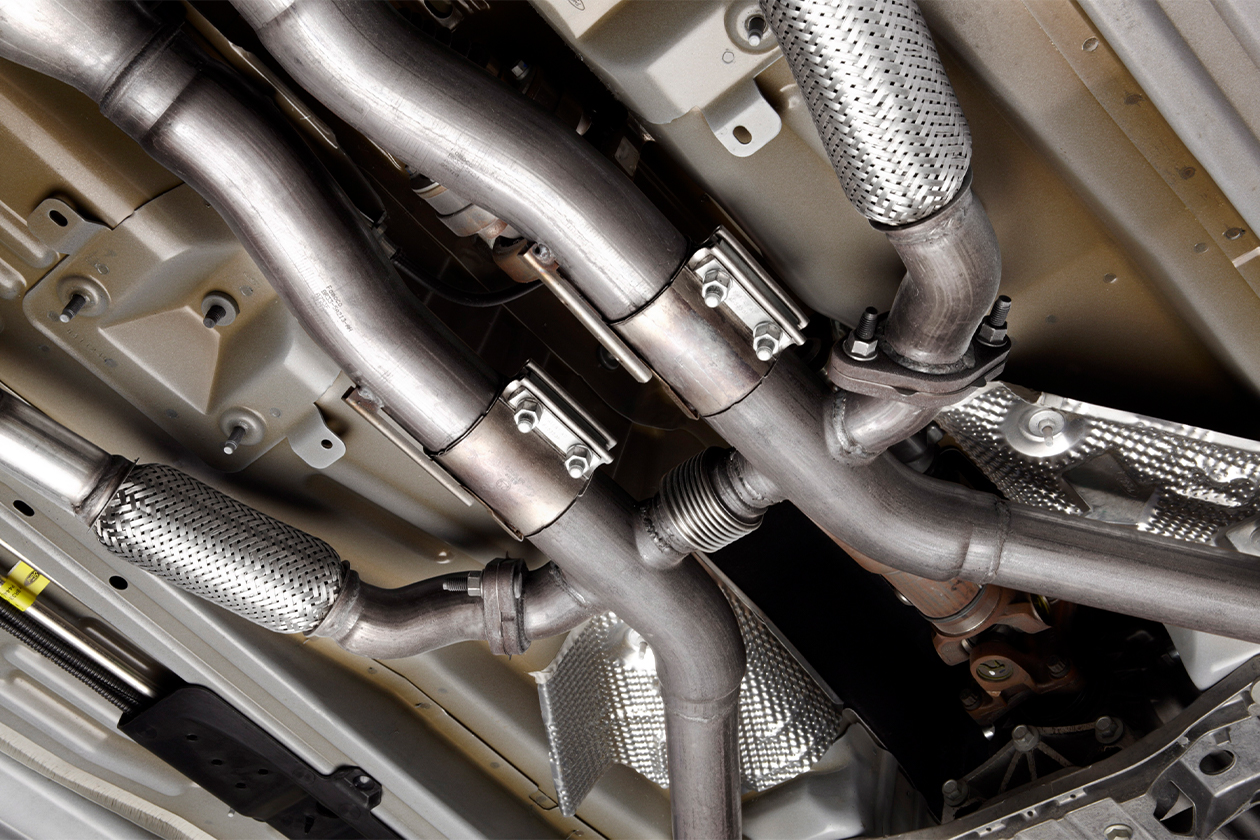

تعتبر الأنابيب المرنة أكثر ملاءمة لأنظمة العادم في ظل الظروف القياسية، مثل سيارات الركاب وبعض المركبات المعدلة. في هذه البيئات، تكون الإزاحة محدودة، ويمكن التحكم نسبيًا في تغيرات درجة الحرارة والضغط، ويكون امتصاص الاهتزاز الذي توفره الأنابيب المرنة كافيًا لحماية الأجزاء الرئيسية مثل المحولات الحفازة، ومنافذ التوربو، والشماعات، واللحامات. يمكن أيضًا تخصيص خراطيمنا المصنوعة من الفولاذ المقاوم للصدأ بأطوال وأقطار وأشكال مختلفة وقوة المواد وأنواع التوصيل لتناسب الدراجات النارية والسفن والشاحنات الثقيلة والمعدات الصناعية والتطبيقات الأخرى.

في نهاية المطاف، لا تزال قيمة الأنبوب المرن تركز على 'قمع الاهتزازات'. فهو يقلل من القوى المحورية أو الجانبية الناتجة عن الرنين، مما يحافظ على استقرار نظام العادم. إذا كانت بيئة العادم الخاصة بك تقليدية وتتطلب اتصالاً فعالاً من حيث التكلفة ومرنًا وقابلاً للتكيف، فإن الأنبوب المرن عادةً ما يلبي الطلب.

ما هو منفاخ العادم

إذا كان من الممكن اعتبار الأنبوب المرن بمثابة اتصال مرن يركز على 'امتصاص الاهتزازات'، فإن المنفاخ هو 'مكونات تعويض' حقيقية. تعتمد الأنابيب المرنة على التمويج المتعاون مع الجديلة للحد من الإزاحة؛ هيكلها خفيف، والنطاق المرن محدود. الغرض من تصميم المنفاخ هو التعامل المستمر مع التغيرات المحورية الناتجة عن التمدد الحراري في ظروف التشغيل ذات درجات الحرارة العالية والإزاحة العالية والدورة العالية.

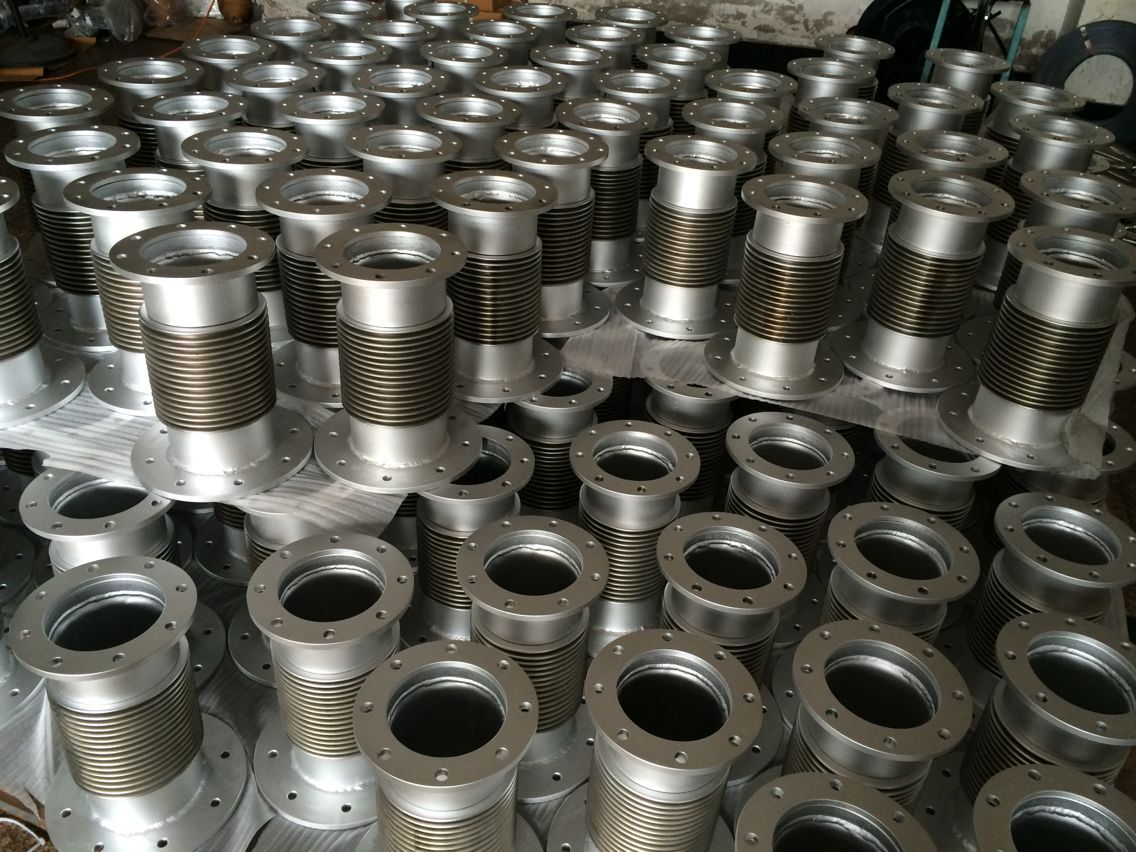

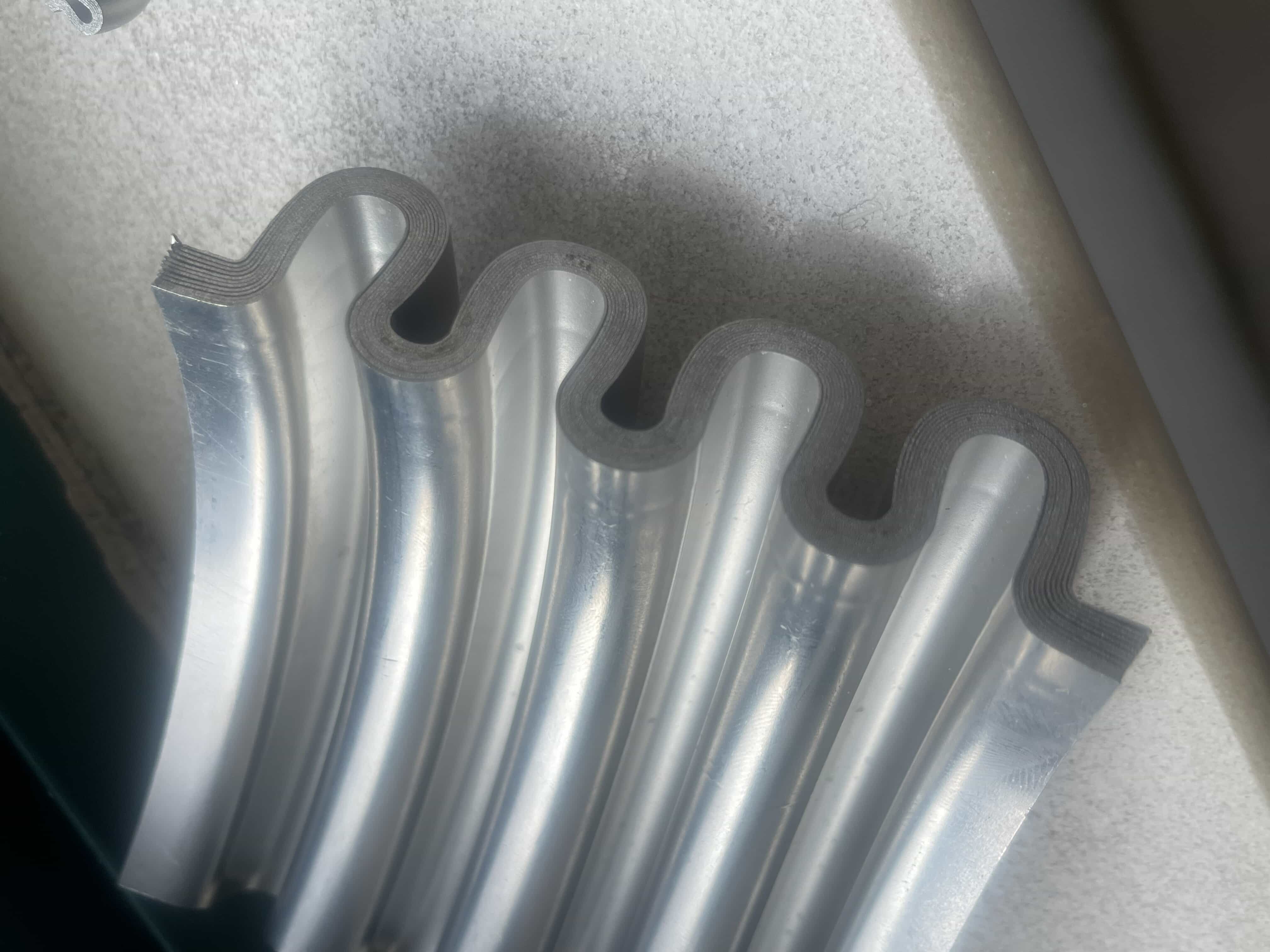

يمكن أن تكون هياكل منفاخ العادم أحادية الطبقة، أو مزدوجة الطبقة، أو ثلاثية الطبقات، أو مكونة من عشرات الطبقات المعدنية الرقيقة في جدار مركب متعدد الطبقات. كلما زاد عدد الطبقات، زاد الاستقرار وعمر الكلال لكل تمويج، وزاد الفرق في درجة الحرارة والإزاحة التي يمكن أن تتحملها. لا ينصب الاهتمام الهندسي هنا على 'قمع الاهتزازات' بل على 'قدرة التعويض' و'عمر التعب' و'استقرار ركوب الدراجات' و'أوضاع الفشل التي يمكن التحكم فيها'.

في معظم أنظمة العادم ذات درجة الحرارة العالية، يتم دمج المنفاخ مع الشفاه أو الحلقات الحدية أو الأكمام الواقية الخارجية لتشكيل مجموعات تعويض كاملة. يتم استخدامها في خطوط أنابيب عادم المركبات التجارية، وآلات البناء، وعادم الغلايات، ومجموعات المولدات، وأنظمة غاز المداخن ذات درجة الحرارة العالية، وغيرها من المعدات ذات التمدد الحراري المستمر.

أي واحد يجب أن تختار؟

لا تحتاج في الواقع إلى مقارنة 'أيهما أفضل' بشكل متكرر، لأن الأنابيب المرنة والمنفاخ غير قابلين للتبديل. إذا كان نظامك يتعامل بشكل أساسي مع امتصاص الاهتزاز، والإزاحة الصغيرة، وتعويض أخطاء التثبيت، وكانت درجة حرارة العادم ضمن النطاق الطبيعي للمحركات التقليدية، فإن الأنابيب المرنة تكون أكثر ملاءمة.

ولكن عندما يواجه النظام تمددًا حراريًا واضحًا، وتمددًا محوريًا، ودرجة حرارة عالية مستمرة، فإن المنفاخ، كمعوض مموج، هو الاختيار الحكيم. فهو يوفر 'تعويضًا هيكليًا'، وليس فقط 'تقليل الاهتزاز'، وغالبًا ما يؤثر عدم وجود تعويض بشكل مباشر على عمر النظام.

إذا كنت لا تزال غير متأكد، يمكنك إخبارنا بمعلمات التشغيل الأربعة التالية:

• نطاق درجة الحرارة

• اتجاه الإزاحة وكميتها

• طريقة الدعم والإصلاح

• بيئة الضغط الخلفي والاهتزاز

يمكننا دمجها لمساعدتك في اختيار المنتج المناسب لنظامك.

لماذا العديد من الخوار أكثر تكلفة من الأنابيب المرنة؟

السبب وراء كون المنافيخ أكثر تكلفة من الأنابيب المرنة بسيط - فهي تؤدي مهمة 'أكثر تطلبًا'. يحتوي المنفاخ على المزيد من طبقات التمويج، ويستخدم المزيد من المعدن، وله عمليات تصنيع أكثر تعقيدًا. إنهم بحاجة إلى تشكيل دقيق لضمان اكتمال كل توسع وانكماش بسلاسة دون مشاكل. كما تخضع أيضًا لاختبارات مختلفة للتأكد من قدرتها على تحمل درجات الحرارة العالية والتمدد المحوري المتكرر لفترة طويلة دون تشقق أو فشل.

الأنبوب المرن له هيكل بسيط ويستخدم بشكل أساسي لامتصاص اهتزاز المحرك والتعويض عن عمليات الإزاحة الصغيرة. إنها تستخدم مواد أقل، وأسهل في التصنيع، وبطبيعة الحال تكلفتها أقل. خاصة في البيئات ذات درجات الحرارة المرتفعة، أو طويلة الأمد، أو ذات الطلب العالي على المتانة، فإن المنفاخ فقط هو الذي يمكنه العمل بثبات، وبالتالي يكون السعر أعلى بالمقابل.

نقاط يجب عليك الإنتباه إليها

س: هل يمكن استخدام الأنابيب المرنة والمنفاخ معًا؟
ج: نعم. في بعض أنظمة العادم المعقدة، يمكن استخدام كل من الأنابيب المرنة والمنفاخ. يمتص الأنبوب المرن اهتزازات المحرك والإزاحة الصغيرة، بينما يمتص المنفاخ التمدد الحراري والإزاحة الكبيرة. المزيج المناسب يجعل نظام العادم مستقرًا ومتينًا.

س: ماذا عن اختيار المواد؟
ج: يستخدم الأنبوب المرن عادة الفولاذ المقاوم للصدأ 304 أو 321، وهو ما يكفي لأنظمة عوادم السيارات العادية. يجب أن تظل مواد المنفاخ مستقرة تحت درجات الحرارة العالية والضغط العالي والغازات المسببة للتآكل. خاصة بالنسبة لبعض المنافيخ البحرية، يتم استخدام الفولاذ المقاوم للصدأ 316L عالي القوة أو السبائك العالية أو السبائك القائمة على النيكل أو الهياكل المركبة متعددة الطبقات لإطالة عمر الخدمة.

س: هل يؤثر الأنبوب المرن على صوت العادم؟
ج: إلى حد ما، نعم. نظرًا لأن الأنبوب المرن يمكنه عزل الاهتزازات والرنين البسيط، فإنه يمكن أن يقلل من انتقال الاهتزازات، مما قد يؤثر قليلاً على صوت العادم. يركز المنفاخ بشكل أكبر على تعويض الإزاحة ويكون له تأثير ضئيل على الصوت.

س: ما الذي يجب مراعاته بالنسبة للخدمات اللوجستية والتعبئة والتغليف؟
ج: عادة ما تتم حماية الأنابيب المرنة بالرغوة، أو الأنابيب الورقية، أو الأكياس البلاستيكية، ثم يتم تعبئتها في علب أو منصات نقالة. يتطلب المنفاخ، بسبب طبقات التموج المتعددة والبنية الدقيقة، تعبئة أكثر صرامة، غالبًا مع ألواح واقية أو مواد تعبئة على القسم المموج لمنع التشوه أثناء النقل. يضمن التغليف اللوجستي المناسب وصول المنتج إلى العميل في حالته الأصلية.

س: هل هناك اختلافات في التثبيت؟
ج: تتميز الأنابيب المرنة بدقة تركيب فضفاضة نسبيًا ويمكنها تحمل الانحناء الطفيف أو المحاذاة غير الصحيحة. يتطلب المنفاخ محاذاة محورية عالية؛ قد يؤدي عدم المحاذاة إلى تركيز الضغط، مما يؤثر على أداء التعويض وحياته.

س: ما هو أكثر ملاءمة للأنظمة المعدلة أو خفيفة الوزن؟
ج: بالنسبة للمركبات المعدلة أو أنظمة العادم خفيفة الوزن، يُفضل استخدام الأنابيب المرنة نظرًا لمرونتها الكبيرة، وخفة وزنها، وتكلفتها المنخفضة، وسهولة تركيبها وتخصيصها. على الرغم من أن المنفاخ متين ومقاوم للتعب، إلا أنه أثقل وأكثر تكلفة، ويستخدم بشكل عام في الأنظمة عالية الطاقة أو طويلة الأمد.

متانة منفاخ العادم وأنابيب العادم المرنة

قد تعتقد أن الأنبوب المرن ليس متينًا، ولكن في كثير من الأحيان لا يحدث الضرر بسبب الأنبوب نفسه. المشكلة الأكثر شيوعًا هي تخطيط الدعم غير المناسب، مما يتسبب في ضغط وزن العادم مباشرة على القسم المرن. في ظل هذا الضغط، فإن أي جديلة سوف تتعب بسرعة. علاوة على ذلك، فإن الالتواء المستمر، أو عدم المحاذاة أثناء التثبيت، أو تراكم مياه الهيكل مما يسبب التآكل الخارجي يمكن أن يتسبب في فشل جديلة مبكر. بالإضافة إلى ذلك، تنتج أنظمة الشحن التوربيني تحت الضغط الخلفي العالي صدمات نابضة، وقد يتوسع التمويج الداخلي بشكل مفرط في دورات قصيرة، مما يؤدي إلى تقصير عمر الخدمة بشكل أكبر. والأهم من ذلك، أن الأنبوب المرن ليس معوضًا لدرجة الحرارة العالية؛ يتعامل بشكل أساسي مع الاهتزازات والإزاحة الصغيرة. إذا تم استخدامه عند الحاجة إلى المنفاخ، فسوف يتعب حتمًا في وقت مبكر - وهذا يتم تحديده من خلال المبادئ الهيكلية.

بالمقارنة مع الأنابيب المرنة، تتمتع المنافيخ بعمر أطول بشكل واضح لأنها مصممة لتحمل التمدد والإزاحة الحرارية الحقيقية. أهم معلمات الأنبوب المموج هي القمم والوديان، التي تحدد التعويض والصلابة وعمر الكلال. الهياكل متعددة الطبقات ليست أكثر سمكًا فحسب؛ فهي تقوم بتوزيع الضغط المعدني من خلال الطبقات الداخلية والخارجية، مما يحافظ على تشوه كل طبقة منخفضًا، ويحسن مقاومة درجات الحرارة وعمر الخدمة. في الأنظمة ذات درجة الحرارة العالية أو الإزاحة العالية، غالبًا ما يشتمل المنفاخ على الأكمام الداخلية، وحلقات التوازن، وحلقات التوجيه للتحكم في التآكل المتوسط، وتثبيت التموج، ومنع التواء موضعي أثناء الضغط. هذا هو هيكل المعوض المموج النموذجي، وهو غير موجود في الأنابيب المرنة. لذلك، لا يمكن للأنابيب المرنة الحفاظ على حياة مستقرة في ظل درجات الحرارة المرتفعة المستمرة، أو التمدد المحوري الكبير، أو التشغيل طويل المدى للمحركات ذات الإزاحة الكبيرة.

كيفية تحديد ما إذا كان المورد موثوقًا به

عند اختيار مورد لمكونات العادم المرنة، لا تخلط بينك وبين حيل التسويق أو الأسعار. المؤشرات الحقيقية لقوة المصنع هي مصادر المواد الخام الموثوقة، وجودة اللحام المستقرة، وتشكيل التموج القياسي، وتقارير اختبار التعب، والتسامح الصارم للأبعاد، والعينات التفصيلية.

إذا كنت بحاجة إلى شراء خراطيم ومنفاخ عادم مناسبة من الفولاذ المقاوم للصدأ، فيمكنك الاتصال بنا في أي وقت. YDCT، باعتبارها شركة صينية رائدة في تصنيع الأنابيب المموجة، لديها أكثر من ثلاثين عامًا من الخبرة في خراطيم السيارات الفولاذية المقاومة للصدأ، ومنفاخ العادم، والمنتجات ذات الصلة، وتخدم العملاء في أكثر من 100 دولة ومنطقة. نحن مجهزون بتشكيل الأنابيب غير الملحومة المتقدمة، وورش تشكيل الضفائر، وورش اللحام الدقيقة، وورش الختم CNC، ومختبرات اختبار المنفاخ، بقدرة إنتاجية شهرية تصل إلى 350,000 وحدة.

نحن نقدم أيضًا خدمات مخصصة وفقًا لاحتياجات العميل، بما في ذلك المواد المختلفة وطبقات التموج والأطوال وأنواع التوصيل لمكونات العادم المرنة ودعم اللحام والمشابك والفلنجات وطرق التثبيت الأخرى. يتم فحص كل دفعة بدقة والتحقق من العينة قبل الشحن لضمان تلبية الأداء لظروف التشغيل الفعلية. بغض النظر عن التطبيق الخاص بك، يمكن لـ YDCT توفير حلول موثوقة للحفاظ على استقرار نظام العادم الخاص بك وتقليل تكاليف الصيانة.

خاتمة

سواء كنت تختار مكونات مرنة للمركبات، أو آلات البناء، أو مجموعات المولدات، أو أنظمة العادم الصناعية، فإن المفتاح ليس الحكم على أيهما 'الأفضل' بين المنفاخ والأنابيب المرنة، ولكن فهم أيهما يناسب ظروف التشغيل الخاصة بك حقًا. يتم استخدام الأنابيب المرنة بشكل أساسي لامتصاص الاهتزاز وتعويض الإزاحة الصغيرة، بينما تم تصميم المنفاخ لبيئات درجة الحرارة العالية والتمدد المحوري للتعامل مع التمدد الحراري والإزاحة الكبيرة. إنها تحل أنواعًا مختلفة من احتياجات التشغيل، لذلك تختلف التكاليف ومدة الخدمة. طالما أنك تعرف نطاق درجة حرارة نظامك، واتجاه الإزاحة، والضغط الخلفي، وظروف التثبيت، فيمكنك اتخاذ قرار معقول. إذا كنت لا تزال غير متأكد، يمكنك الاتصال بنا ، وسنساعدك في مطابقة الهيكل الصحيح، مما يوفر وقتك الثمين.
