الوظيفة الرئيسية للأنابيب المرنة المصنوعة من الفولاذ المقاوم للصدأ
في أنظمة العادم الحقيقية، لا تُستخدم الأنابيب المرنة المصنوعة من الفولاذ المقاوم للصدأ عادةً لتغيير أداء العادم، ولكنها تُستخدم للتعامل مع مشكلة موجودة منذ فترة طويلة ولكن غالبًا ما يتم تجاهلها، وهي الحركة النسبية الحتمية بين المحرك وأنبوب العادم. لأن المحرك ينتج اهتزازًا دوريًا بشكل مستمر أثناء العمل، وسيكون لأنبوب العادم استطالة محورية واضحة تحت ظروف درجة الحرارة المرتفعة. إذا كانت هذه الحركات تتحملها الأنابيب واللحامات الصلبة بالكامل، فإن الأعطال تتركز عادةً في وصلة كاتم الصوت أو حافة الحافة أو بالقرب من الدعامات. إن وجود القسم المرن، في جوهره، هو إطلاق هذه الحركات ضمن النطاق الذي يسمح به الهيكل، بدلاً من نقل المشكلة إلى الوراء.
نطاق تطبيق عادم أنابيب الفولاذ المقاوم للصدأ المرن

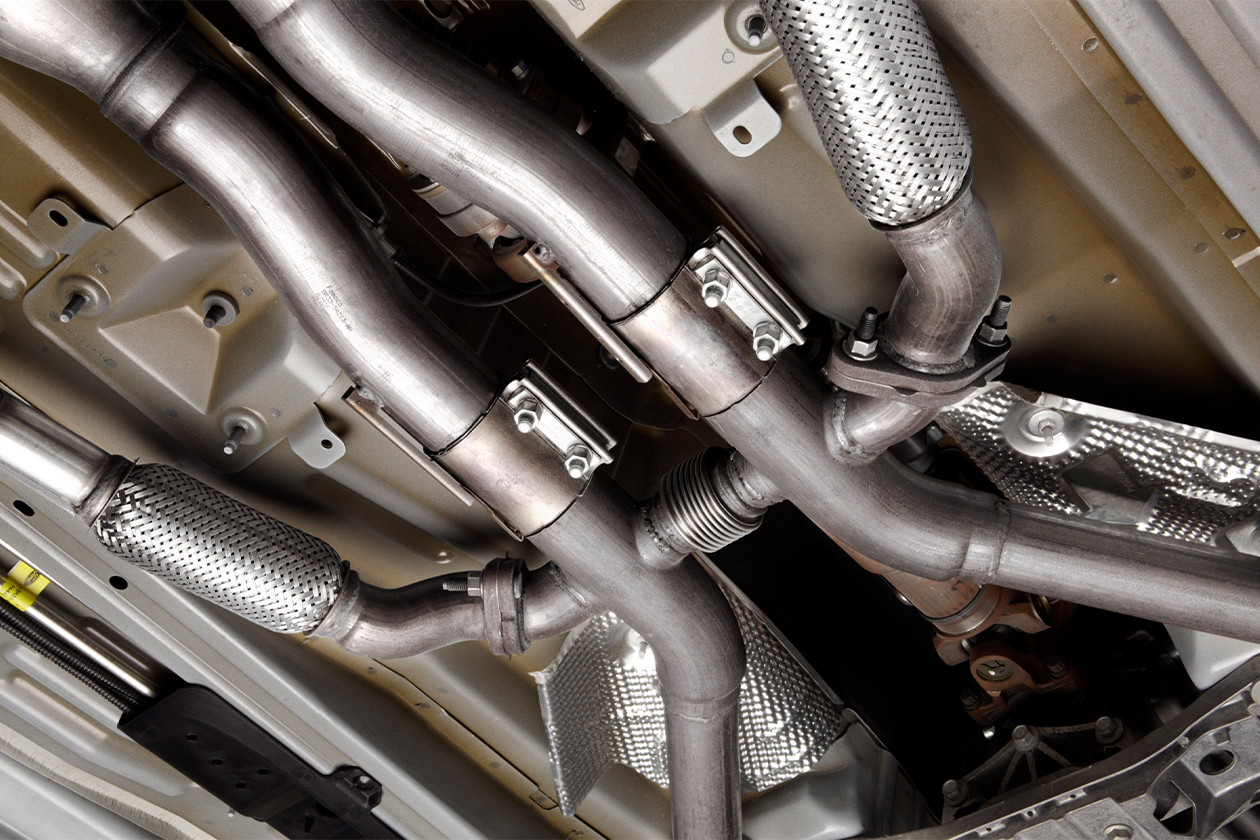

تخطيط متماثل لوصلات ناعمة متعددة في نظام العادم
في بعض فروع العادم المتعددة أو الأنظمة عالية الأداء، سترى عادم أنابيب الفولاذ المقاوم للصدأ المرنة ليس فقط في مكان واحد، ولكن أقسام متعددة موزعة بشكل متماثل على فروع العادم المختلفة. الغرض من هذا التصميم هو السماح لكل فرع عادم بتعويض حركته الديناميكية بشكل فردي، وعدم السماح لقسم مرن واحد بامتصاص الاهتزازات المعقدة للنظام بأكمله. من الناحية العملية، يؤدي هذا إلى تقليل الأحمال اللامركزية الناتجة عن الحركة الكلية، وتجنب فشل فرع محدد في وقت مبكر في ظل دورات الحرارة المرتفعة والاهتزازات المجمعة.
المتطلبات الهندسية لاستخدام الوصلات المرنة في المقاطع ذات الحرارة العالية والضغط العالي
في أنظمة الديزل أو أنظمة الشحن التوربيني، يتم أحيانًا ضبط وصلة العادم المرنة في قطاعات ذات درجة حرارة عالية وضغط مرتفع (مثل بعد مرشح جسيمات الديزل أو بالقرب من مخرج التوربو). في هذه الظروف لا يوجد فقط اهتزاز المحرك والاستطالة الحرارية، ولكن أيضًا تقلب ضغط العادم، وبالتالي فإن المكونات المرنة في هذا المجال تحتاج إلى قدرة هيكلية أعلى وعمر كلال أكبر. في هذه البيئة ذات درجة الحرارة المرتفعة والضغط العالي، يجب استخدام الأنابيب المرنة ذات الهيكل ثلاثي الطبقات (مثل البطانة + التمويج + طبقة الجديل) لتلبية متطلبات التعب الأعلى.

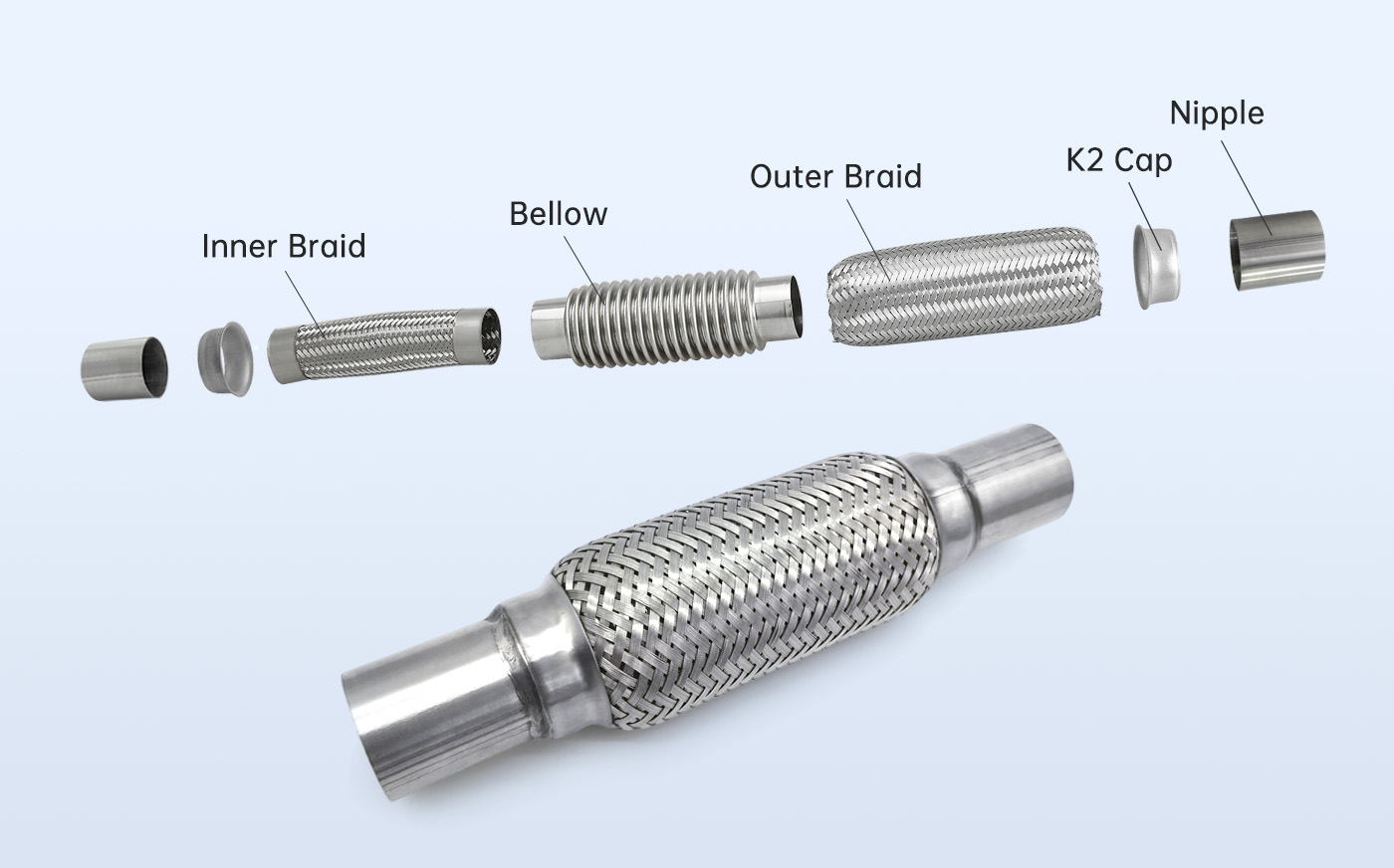

هيكل الأنبوب المرن المصنوع من الفولاذ المقاوم للصدأ ليس مجرد 'مرن'
يمكن للأنبوب المرن أن يوفر مرونة معينة في اتجاهات الالتواء المحوري والجانبي وحتى الطفيف، مما يسمح له بامتصاص اهتزاز المحرك والحركة الناتجة عن التمدد الحراري لنظام العادم. في المقابل، الأنابيب المستقيمة العادية تكون صلبة جدًا؛ سيتم نقل أي اهتزاز أو حركة حرارية مباشرة إلى اللحامات أو نقاط الدعم أو الشماعات، مما يتسبب بسهولة في تشقق الكلال أو تشوه الشماعات.
بالإضافة إلى ذلك، فإن الهيكل متعدد الطبقات للأنبوب المرن يُظهر عمرًا أفضل واستقرارًا تحت الضغط ودورة درجة الحرارة. الأنابيب المستقيمة ليس لديها تقريبًا أي قدرة تخزين مؤقت في درجات الحرارة العالية؛ يجب أن يتم امتصاص أي استطالة حرارية بواسطة مثبتات الأنابيب، وإلا فإن إجهاد النظام يتركز بشدة. في الهندسة، لا تعمل المقاطع المرنة على تقليل حمل اللحام فحسب، بل تعمل أيضًا على إطالة عمر خدمة كاتم الصوت والمحفز وأنبوب القسم الأوسط.
علاوة على ذلك، على مستوى التركيب والصيانة، يمكن مطابقة الأنبوب المرن في مساحة محدودة، بينما يتطلب الأنبوب المستقيم عادةً محاذاة دقيقة؛ خلاف ذلك، يمكن أن يؤدي التثبيت بسهولة إلى تركيز الإجهاد أو خطر تسرب الغاز. ولهذا السبب أيضًا، في الجزء الأمامي بالقرب من المحرك، أو المنطقة المركزة للاستطالة الحرارية للجزء الأوسط، أو نظام فرع العادم المتعدد، يكون عادم الأنابيب المرنة المصنوعة من الفولاذ المقاوم للصدأ أكثر شيوعًا وضروريًا من الأنابيب المستقيمة.
باختصار، ميزة الأنبوب المرن ليست ببساطة ''قابلية الانحناء''، ولكن من خلال المرونة لامتصاص الاهتزاز والتمدد الحراري، وتقليل الضغط المحلي، وإطالة عمر النظام الإجمالي، وهي قيمة هندسية لا يمكن للأنبوب المستقيم توفيرها.
منفاخ العادم مقابل منطق اختيار الأنابيب المرنة ليس متساويًا
يعتمد هيكل المنفاخ النقي بشكل كامل على الجسم الموجي لتحمل الحركة المتكررة، الأمر الذي يتطلب دقة تشكيل عالية للغاية واتساق المواد؛ بينما يشارك الأنبوب المرن الكامل في مشاركة الضغط من خلال الضفيرة الخارجية وهيكل البطانة، والذي يكون من الأسهل الحفاظ على ثبات الشكل في ظروف العمل المعقدة.
تطبيق ووظيفة منفاخ العادم
يتم استخدام منفاخ العادم بشكل أساسي في أقسام نظام العادم التي تتطلب امتصاص التمدد الحراري. إنها عادةً ما تعتمد تصميم الأنابيب المموجة أحادية الطبقة أو متعددة الطبقات، والتي يمكن أن توفر القدرة على التمدد والانكماش المحوري للتخفيف من تغير طول الأنبوب الناتج عن ارتفاع درجة حرارة العادم. تتركز مرونة المنفاخ بشكل أساسي في الاتجاه المحوري. بالنسبة لامتصاص الاهتزازات الجانبية أو الأحمال الالتوائية، فهي محدودة، لذلك يتم تركيبها عادة بين الأنابيب الصلبة في القسم الأوسط أو بالقرب من كاتم الصوت والمحفز، لتعويض الاستطالة الحرارية وتقليل تركيز الضغط على اللحامات والدعامات.
في عملية التصميم والإنتاج، فإن اختيار المواد وارتفاع التموج وسمك المنفاخ يحدد بشكل مباشر مقدار التمديد وعمر الكلال. يمكن للمنفاخ ذي القطر الأكبر، في حالة عدم وجود دعم خارجي أو تعزيز إضافي، أن ينتج بسهولة شقوقًا محلية في ظل درجات الحرارة المرتفعة وظروف الضغط العالي. في الممارسة الهندسية، يتم استخدام المنفاخ أكثر لتعويض الإزاحة الحرارية، وليس عنصر عزل الاهتزاز، وهذا هو الفرق الأكبر بينه وبين الأنابيب المرنة.
تطبيق ووظيفة الأنابيب المرنة
الأنابيب المرنة مختلفة. يتضمن هيكلها عادةً جسم الأنبوب المموج، والشبكة الخارجية المضفرة، وعند الضرورة تأتي أيضًا مع بطانة Interlock. لا يمكن لتصميم الأنبوب المرن أن يمتص التمدد الحراري المحوري فحسب، بل يمكنه أيضًا عزل الاهتزازات الجانبية والأحمال الالتوائية، مما يجعله مناسبًا جدًا للتركيب في القسم الأمامي بالقرب من المحرك أو في منطقة دمج فرع العادم. نظرًا لأن هذه المواضع لديها تردد اهتزاز عالي وعمل مستدام، فإن الشبكة المضفرة وهيكل البطانة للأنبوب المرن يمكن أن يمنع التعب المبكر لطبقة التموج وتكسير اللحام.
في التطبيقات الهندسية، تكون متطلبات تركيب الأنابيب المرنة أكثر صرامة من المنفاخ، ويجب تحديد كثافة الجديلة وسمك التموج ونوع البطانة وفقًا لقطر الأنبوب وطوله ونقطة التثبيت. ولا تقتصر وظيفته على تعويض الإزاحة الحرارية فحسب، بل الأهم من ذلك هو إطالة العمر الإجمالي لنظام العادم. خاصة في بيئات الاهتزاز عالية التردد وأنظمة عادم الديزل عالية التدفق، فإن موثوقية الأنابيب المرنة تحدد بشكل مباشر متانة مسار الأنبوب بأكمله.
اتساق الدفعة من أنبوب العادم المرن
في التطبيق المجمع لأنبوب العادم المرن، ما يجب عليك التركيز عليه ليس 'عدد الطبقات المستخدمة'، ولكن ما إذا كانت كل دفعة من المنتجات تظل متسقة. سيتم تضخيم التغييرات الصغيرة في معلمات التموج وتفاوتات الطول إلى انحرافات في التجميع أو مشاكل إجهاد طويلة المدى بعد التثبيت.
اتساق معلمات هندسة التموج
في هندسة التموج للأنابيب المرنة، يحدد ارتفاع التلال وارتفاع الوادي والميل وسمك الجدار بشكل مباشر القدرة المرنة وعمر الكلال للأنبوب المرن. يمكن أن تؤدي التقلبات الصغيرة في هذه المعلمات إلى اختلافات في تركيز الإجهاد تحت نفس ظروف العمل تمامًا، وبالتالي تغيير موقع الفشل بشكل كبير بعد دورات التعب وتوزيع الحياة. بعد كل شيء، فإن عمر الأنابيب المرنة هو في الأساس وظيفة لضغط التموج المحلي وعدد الدورات.
دفعة المواد واتساق اللحام
سيؤثر التركيب الكيميائي للفولاذ المقاوم للصدأ نفسه على مقاومته للأكسدة وأداء التعب في درجات الحرارة العالية. والأهم من ذلك، أن استقرار الهيكل المجهري لنفس مادة الدفعة سيؤثر على متانة الدورة الحرارية.
تعتبر اللحامات إحدى نقاط البداية الأكثر شيوعًا لشقوق التعب في القطاعات المرنة. إذا لم يتم التحكم في منطقة اللحام المتأثرة بحرارة اللحام بشكل صحيح أثناء التصنيع - مثل مدخلات الحرارة المرتفعة بشكل مفرط، أو تراكم حبيبات اللحام، أو التنظيف غير الكافي - فسوف يؤدي ذلك إلى حدوث تآكل بين الحبيبات، أو فراغات أو ضغوط متبقية بالقرب من اللحام. ستظهر هذه العيوب تشققات التعب بعد أكثر من 50000 دورة من درجات الحرارة المرتفعة. نقوم عادةً بإجراء الدورة الحرارية، وتعب الاهتزاز، واختبار الانفجار للتحقق من جودة اللحام.
اتساق معلمات هيكل الجديلة والبطانة
تأتي بعض أنابيب العادم المرنة مع شبكة خارجية مضفرة أو غلاف بطانة داخلي (على سبيل المثال، بطانة مثقوبة). يؤثر ضيق الجديلة الخارجية، وقطر السلك، وعدد الطبقات، ونمط النسج على استجابة الاهتزاز المحلي والصلابة الإجمالية. إذا كانت طبقة الجديلة غير مستوية أو لا تشترك في الحمل مع الطبقة المموجة الداخلية، فإن الشبكة الخارجية سوف تتشوه بسهولة محليًا أو تنكسر أسلاك التعب، وبالتالي تقليل العمر الإجمالي. يمكن أن تقلل البطانة من تآكل تدفق العادم المباشر على التمويج وتحسين مقاومة التقصف، ولكن فقط إذا كانت المعلمات الهيكلية لكل طبقة متسقة ومشتركة بشكل صحيح في مشاركة الحمل.
لا يمكن للعادم المرن المقاوم للصدأ أن يعوض مشاكل تصميم النظام
ستظل أنابيب العادم المرنة تفشل خارج حدود التحميل التصميمية
الهدف من تصميم أنبوب العادم المرن هو امتصاص الحركات الصغيرة والاهتزازات بين المحرك ونظام العادم، لكن هيكله نفسه ليس لديه القدرة على التعويض عن جميع مشكلات الحمل الناتجة عن أخطاء التصميم. في الاستخدام الحقيقي، غالبًا لا يحدث فشل الأنابيب المرنة بسبب عامل واحد، ولكن بسبب أحمال متعددة متراكبة. السبب الشائع هو أن اهتزاز النظام الكلي أو الضغط الحراري يتجاوز قدرته التصميمية.
على سبيل المثال، عندما يصبح المحرك قديمًا، أو تكون السرعة غير مستقرة، أو يكون التوازن الميكانيكي الداخلي ضعيفًا، فإن الاهتزازات المنقولة إلى نظام العادم تزداد بشكل واضح. ستتجاوز هذه الاهتزازات قدرة الامتصاص للأنبوب المرن، مما يتسبب في تراكم شقوق الكلال عند التموج أو اللحامات ثم تنكسر في النهاية. مثال آخر هو أن دورة الحرارة المرتفعة والمنخفضة تؤثر على البنية البلورية للمادة، مما يجعل التموج ومعدن اللحام هشًا بسبب إجهاد الدورة الحرارية. لا يمكن تخفيف هذا بشكل كامل من خلال اختيار مادة الأنبوب المرن نفسه. فهو يحتاج إلى نظام لتقليل تركيز الإجهاد المحلي في مرحلة التصميم. فقط من خلال التصميم المناسب للدعامات ومسار نقل الحمل المتحكم فيه، يمكن للأنبوب المرن أن يلعب دوره التعويضي. خلاف ذلك، حتى باستخدام الفولاذ المقاوم للصدأ عالي الجودة، فإنه سيظل يفشل مبكرًا.
غالبًا ما تتسبب عيوب تصميم النظام في فشل مبكر في أنبوب العادم المرن
في الممارسة الهندسية، ترتبط العديد من حالات الفشل المبكرة لحالات العادم المرنة المقاومة للصدأ بتصميم نظام غير معقول، وليس بقضايا جودة المواد أو عملية التصنيع البحتة. يمكن للأنابيب المرنة التعامل مع التمدد الحراري والاهتزاز ضمن نطاق معين، ولكنها لا تستطيع حل تركيز الضغط الهيكلي، أو خطأ التثبيت، أو مشكلات التوجيه غير المعقولة.
على وجه التحديد، إذا لم يترك تركيب نظام العادم مساحة كافية لاستيعاب التمدد الحراري والحركة، أو إذا كانت نقاط الدعم والقسم المرن غير متطابقتين، فقد يكون الجزء المرن بالفعل في حالة توتر أو ضغط في الحالة الباردة. بمجرد دخول المحرك إلى الحالة الساخنة، سوف تتراكب هذه الضغوط على الحمل الدوري للأنبوب المرن، مما يتسبب في كسر إجهاد المادة أو فصل اللحام. تُظهر تحليلات الأعطال المختلفة على موقعنا أيضًا أن التأثيرات المجمعة لدورة درجات الحرارة المرتفعة، والاهتزاز، وخطأ التثبيت، والتآكل غالبًا ما تكون الأسباب الرئيسية للفشل، وليس الخلل الفطري في بنية الجزء المرن. بغض النظر عن مدى صرامة عملية التصنيع، فإن تركيزات الضغط الناتجة عن التخطيط الهيكلي لا يمكن تعويضها بمفردها.
الشروط الحدودية لخرطوم العادم المرن في التطبيقات الهندسية
في بعض سيناريوهات تخطيط العادم ذات المساحة المحدودة أو الخاصة، فإن خرطوم العادم المرن يوفر بالفعل سهولة التوجيه. لكن هيكلها وآلية تحملها يحددان حدودًا واضحة للتطبيق، وفي التشغيل طويل المدى أو المشاريع المجمعة، يجب الحكم على ما إذا كان سيتم استخدامه وفقًا لقيود التصميم وظروف التثبيت. لا يمكن أن يحل محل الاتصالات الصلبة بشكل تعسفي.
زاوية التثبيت والحد الأدنى لقيد نصف قطر الانحناء
يجب أن يأخذ خرطوم العادم المرن الحد الأدنى من نصف قطر الانحناء أثناء التصميم والتركيب. إذا كان نصف قطر الانحناء في موقع التثبيت أقل من الحد الأدنى المسموح به للقيمة للخرطوم، فإن طبقات التموج والتسليح سوف تتحمل أحمال التشوه بما يتجاوز التصميم، مما يؤدي إلى تلف كلال التعزيز الداخلي والفشل المبكر. تنص الإرشادات الفنية للخرطوم الخاصة بنا على وجه التحديد على 'عدم استخدام الخرطوم في نصف قطر الانحناء الأصغر من الحد الأدنى المحدد من قبل الشركة المصنعة، وإلا فلن يؤدي ذلك إلى الحد من التدفق فحسب، بل سيقلل من العمر الافتراضي بشكل كبير.' بالإضافة إلى ذلك، إذا حدث التواء بالقرب من المفصل، فإن طبقة التعزيز الخاصة به تتلف بسهولة أكبر، مما يؤدي إلى تقليل العمر الإجمالي.
في أنظمة العادم، تعتبر هذه الزاوية ونصف القطر ذات أهمية خاصة لأن مساحة المحرك والهيكل تكون ضيقة في كثير من الأحيان. إذا تم التوجيه القسري في مساحات ضيقة، فإن جسم الخرطوم سيبقى في حالة ملتوية على المدى الطويل، وبالتالي يفقد وظيفة التخزين المؤقت المصممة.
قيود الحمل المجمعة لدرجة الحرارة والضغط وتكرار العمل
معظم خراطيم العادم المرنة تحدد بوضوح مستويات درجة الحرارة والضغط التصميمية، والتي تختلف عن الأنابيب المعدنية المرنة العادية. تتمتع بعض الخراطيم المرنة الصناعية بقدرات معينة على مقاومة الاهتزاز والتآكل، لكن درجة الحرارة وتحمل الضغط لا تتطابق عادة مع أنابيب العادم المعدنية المموجة المخصصة. عندما تتجاوز درجة حرارة العادم النطاق المسموح به لتصميم الخرطوم أو يكون نبض الضغط كبيرًا، فإن الوصلات المموجة والجديلة والملحومة ستتحمل أحمالًا إضافية، مما يؤدي إلى تسارع خطر فشل الكلال.
تتميز أنظمة العادم بالتمدد الحراري وتقلبات الضغط كظروف التشغيل العادية. كما تشير مواصفات نظام عادم Caterpillar، فإن أنابيب العادم تنتج تغيرات في الإزاحة الحرارية عند درجة حرارة عالية. إذا لم تتمكن الوصلات أو الخراطيم المرنة من التمدد بحرية ضمن نطاق درجة الحرارة المحدد، فستنتقل ضغوط النظام إلى أقسام أو دعامات الأنابيب الثابتة. لذلك، في درجات الحرارة العالية وظروف الاهتزاز العالية، يجب على المهندسين التأكد مما إذا كان الخرطوم مطابقًا لقدرة التحميل على درجة الحرارة والتردد؛ بخلاف ذلك، يجب استخدام الأنابيب المموجة المخصصة للعادم أو غيرها من هياكل تعويض التمدد الحراري.
تأثير الاهتزاز والالتواء والأحمال المتراكبة على الخرطوم المرن
في التطبيقات الهندسية الحقيقية، فإن الحركة النسبية بين المحرك والهيكل وأنابيب العادم ليست في اتجاه واحد ولكنها مزيج من الاهتزاز الجانبي والاستطالة الحرارية المحورية والتحميل الالتوائي. تشير المصادر إلى أنه عندما يخضع الخرطوم لحركة التمدد والالتواء مجتمعة تحت الحمل، فإن طبقات التموج والتسليح الداخلية الخاصة به ستتحمل في نفس الوقت الأحمال غير المواتية، ويكون تأثير الحمل المركب هذا على عمر الكلال أكبر بكثير من الحركة أحادية الاتجاه.
ولهذا السبب توصي العديد من تطبيقات الصناعة باستخدام أنابيب عادم معدنية مرنة مخصصة بدلاً من خراطيم المطاط أو الألياف المرنة. تم تصميم الهياكل المعدنية المموجة للحركة المحورية، والاهتزاز الجانبي، والحمل المشترك مع اتساق أعلى وتحمل التعب، في حين أن خرطوم العادم المرن العادي أكثر ملاءمة لبيئات درجات الحرارة المنخفضة والسعة المنخفضة.
طريقة الدعم ومتطلبات تصميم مساحة التوسعة الحرة
يجب أن نوضح: لا يمكن تثبيت الموصلات المرنة في أنظمة العادم؛ يجب أن يكون لديهم مساحة توسع حرة كافية لاستيعاب الحركة. في تركيب الخرطوم المرن، إذا تم ضبط الدعم أو الشماعات بشكل غير صحيح، فإنها ستقيد التشوه الحر، ونقل الأحمال إلى الجسم المموج أو المفاصل، مما يؤدي إلى فشل الكلال.
بالإضافة إلى ذلك، يجب أن تكون الموصلات المرنة موجودة بالقرب من مصادر الاهتزاز وأن تتعاون مع تخطيط نقطة الدعم الأولى المعقول، والذي يعزل الاهتزاز ويمنع الفشل المبكر بسبب التحميل غير المتساوي. بخلاف ذلك، فإن خرطوم العادم المرن في البيئات ذات المساحة المحدودة لا يفتقر فقط إلى مساحة التوسعة الكافية، بل يتدهور أيضًا بسبب تأثير الحمل المستمر.
ملخص
بشكل عام، الأنابيب المرنة المصنوعة من الفولاذ المقاوم للصدأ في أنظمة العادم ليست مجرد جزء 'يمكن ثنيه'؛ وتكمن قيمته في امتصاص اهتزاز المحرك وحركة التمدد الحراري، وتقليل الضغط الموضعي، وإطالة عمر النظام بشكل عام. ولكن لا يمكن أن يحل محل تصميم النظام المعقول وتخطيط الدعم الصحيح. عند تصميم أنظمة العادم أو اختيار التوصيلات المرنة، فإن تأكيد موضع التثبيت واتجاه الحركة ودرجة حرارة التشغيل وترتيب نقاط الدعم هو الأساس لضمان موثوقية الأنابيب المرنة.
إذا كنت تقوم بتقييم مخططات توصيل مرنة لأنظمة العادم أو تحتاج إلى شراء عادم مرن من أنابيب الفولاذ المقاوم للصدأ، أو عادم مرن غير قابل للصدأ، أو أنواع أخرى من الأنابيب المعدنية المموجة بكميات كبيرة، فإن فهم هذه التفاصيل الهندسية سيساعدك على تقليل مخاطر الفشل وتحسين عمر النظام. يمكنك أيضًا الرجوع إلى نقاط التصميم في هذه المقالة والتأكد من الحجم والمواد وشروط التثبيت معنا لتحقيق نتائج توريد دفعات أكثر استقرارًا.
