عند بناء أو استبدال نظام العادم، غالبًا ما يركز الأشخاص على كاتم الصوت أو أنبوب العادم. ولكن في الواقع، يكمن الجزء الأكثر أهمية في كيفية توصيل كل أنبوب.
يحدد نوع الاتصال مدى قدرة النظام على التعامل مع الاهتزاز ودرجة الحرارة والتعب طويل المدى. حيث تبدأ المتانة الحقيقية.
لماذا يهم نوع الاتصال
تتحرك المحركات باستمرار. إنها تلتوي وتتوسع وتهتز - بينما يظل خط العادم ثابتًا.
إذا لم يكن لهذه الحركة مكان تذهب إليه، يتراكم التوتر. تظهر الشقوق. يبدأ النظام في الاهتزاز أو التسرب.
ولهذا السبب فإن كل اتصال - سواء كان ملحومًا أو مثبتًا أو مرنًا - يلعب دورًا محددًا.
القوة النظيفة للمفاصل الملحومة
المفصل الملحوم بشكل صحيح يشعر بالصلابة والأمان. يبدو احترافيًا، ويغلق بشكل مثالي، ويتحمل تحت درجة حرارة عالية.
يعد اللحام أمرًا شائعًا في أنظمة تصنيع المعدات الأصلية وعوادم الأداء لأنه يعطي هيكلًا محكمًا وصلبًا.
لكن الصلابة تأتي بتكلفة. عندما تعمل الحرارة على توسيع القسم الأمامي أو اهتزاز المحرك، لا تستطيع الوصلات الملحومة امتصاص الحركة. مع مرور الوقت، حتى اللحام TIG المثالي يمكن أن ينكسر عند الرقبة أو بالقرب من المشعب.
وقد شهد مهندسونا ذلك بشكل خاص في أنظمة الفولاذ المقاوم للصدأ حيث يكون التمدد الحراري مرتفعًا.
ولهذا السبب تجمع معظم الأنظمة الحديثة بين اللحام والعناصر المرنة — للسماح بالحركة عند الحاجة.

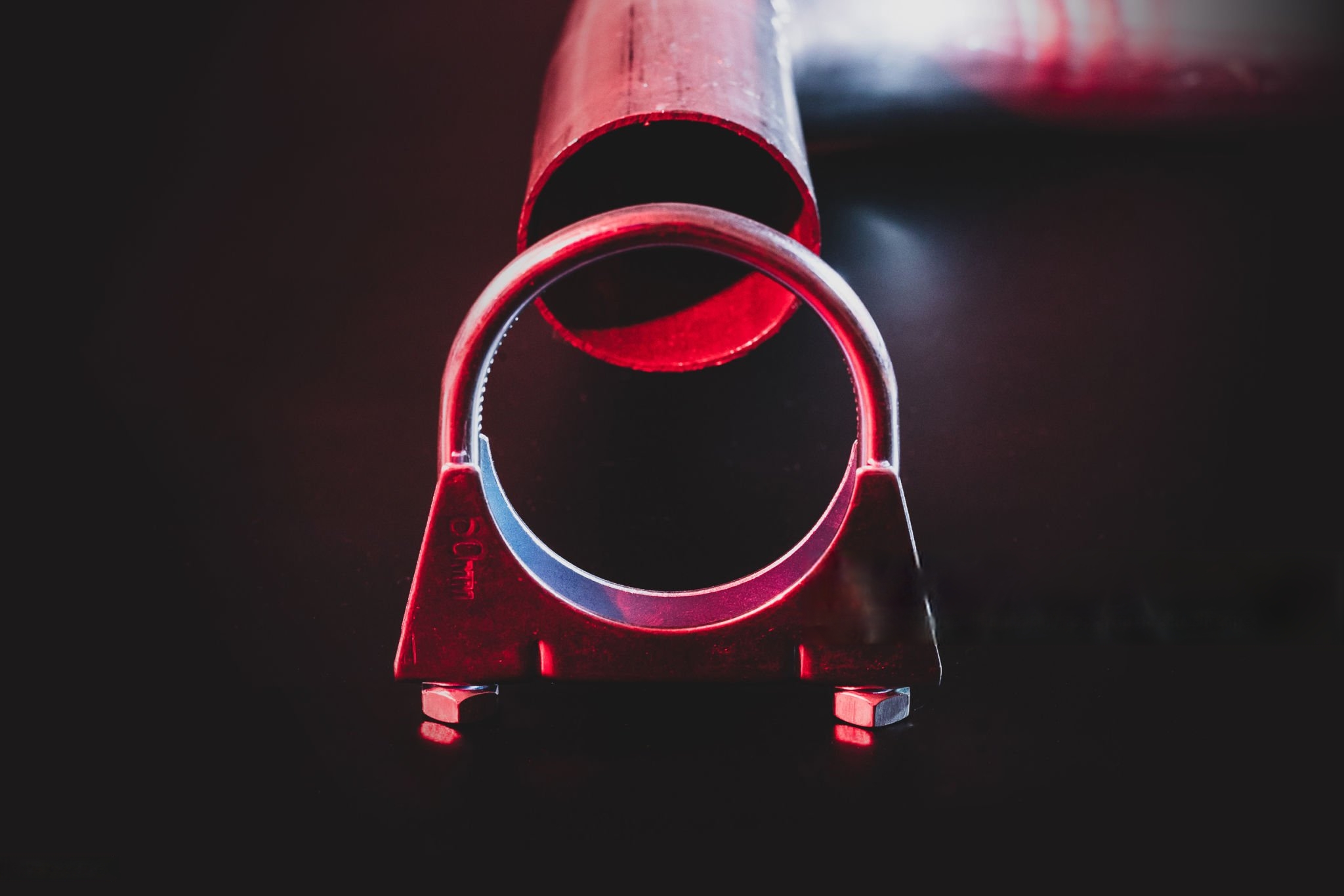

التطبيق العملي للاتصالات المثبتة
المشابك تجعل التجميع والإصلاح أسهل بكثير. يمكنك تفكيك المقاطع أو استبدالها دون قطع أو لحام.
يوفر المشبك ذو النطاق V أو المشبك HD المجهز جيدًا نفس الختم تقريبًا مثل اللحام - إذا تم تركيبه بدقة.
تعتبر المشابك مثالية لورش العمل وتطبيقات ما بعد البيع حيث تكون المرونة مهمة.
ومع ذلك، يمكن للمشابك ذات الدرجة المنخفضة أن ترتخي بعد دورات الحرارة، مما يسبب ضوضاء أو تسربات.
اختر دائمًا مشابك من الفولاذ المقاوم للصدأ أو بالألمنيوم، تتناسب بشكل وثيق مع القطر الخارجي للأنبوب.
في بعض الحالات، يوفر الجمع بين القسم الأمامي الملحوم والأجزاء الخلفية المثبتة أفضل ما في الأمرين: القوة في المقدمة، وسهولة الخدمة في الخلف.

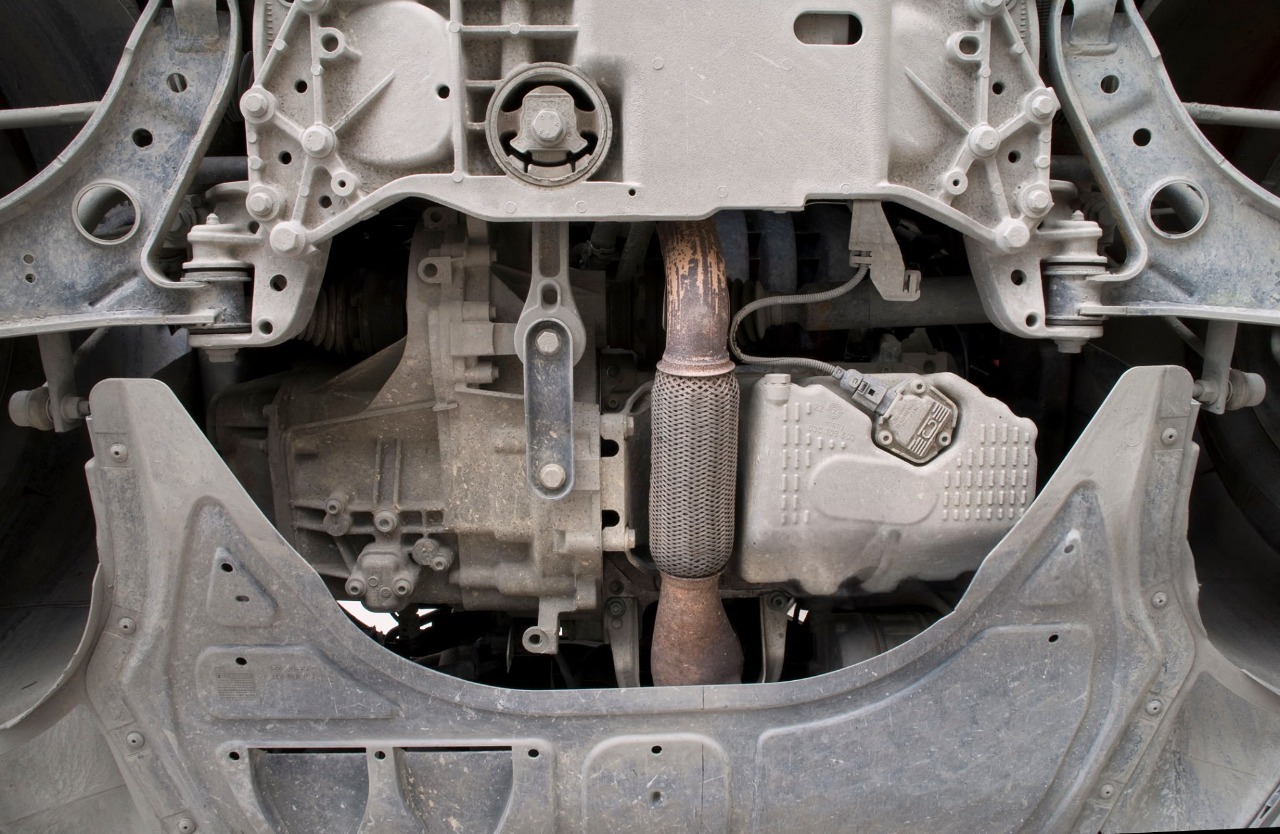

الدور الهادئ للأنابيب المرنة
أنبوب العادم المرن.
وظيفتها بسيطة: امتصاص الاهتزازات والحركة الحرارية قبل أن تصل إلى بقية النظام.
داخل هذا القسم القصير المضفر يخفي هندسة حقيقية.
قد يستخدم أنبوب عادم السيارات المرن النموذجي:
منفاخ هيدروليكي لامتصاص التمدد،
بطانات متشابكة أو جديلة داخلية لمقاومة ضغط العادم،
الأكمام غير القابل للصدأ أو بالألمنيوم للاتصال،
تجديل فردي أو مزدوج لضمان المتانة تحت الاهتزاز.
غالبًا ما نوفر تكوينات مثل الأنابيب المرنة الشبكية المضفرة، أو موصلات العادم المرنة، أو الأنابيب ذات الحلمات، المخصصة لتناسب إعدادات عادم السيارة أو الشاحنة أو المولد.
حتى الأنواع البيضاوية أو ذات الحواف يمكن إنتاجها بناءً على الرسومات.
مقارنة سريعة يمكنك وضعها في الاعتبار
| ميزة | المفصل | الملحوم | المثبت المرن |
| قوة | عالية جدا | معتدل | معتدل |
| مقاومة الاهتزاز | قليل | واسطة | عالي |
| صيانة | صعب | سهل | معتدل |
| الحماية من التسرب | ممتاز | جيد (يعتمد على اللياقة) | جيد |
| معالجة التمدد الحراري | فقير | عدل | ممتاز |
| أفضل حالة استخدام | الأنظمة الثابتة OEM | إصلاح / استخدام وحدات | امتصاص الاهتزازات والحركة |
في معظم أنظمة العادم جيدة التصميم، تتواجد الأنواع الثلاثة معًا. يوفر اللحام الهيكل، والمشبك يسمح بالخدمة، والأنبوب المرن يمتص الحركة - مما يحافظ على توازن كل شيء.
كيف تُحدث مراقبة الجودة الفرق
حتى أفضل التصميمات تفشل بدون تصنيع متسق.
يستخدم فريقنا لحام TIG والليزر للحصول على وصلات دقيقة محكمة الغلق.
يضمن التشكيل الهيدروليكي أن يكون لكل منفاخ عمق تموج موحد، مما يمنع نقاط الضعف.

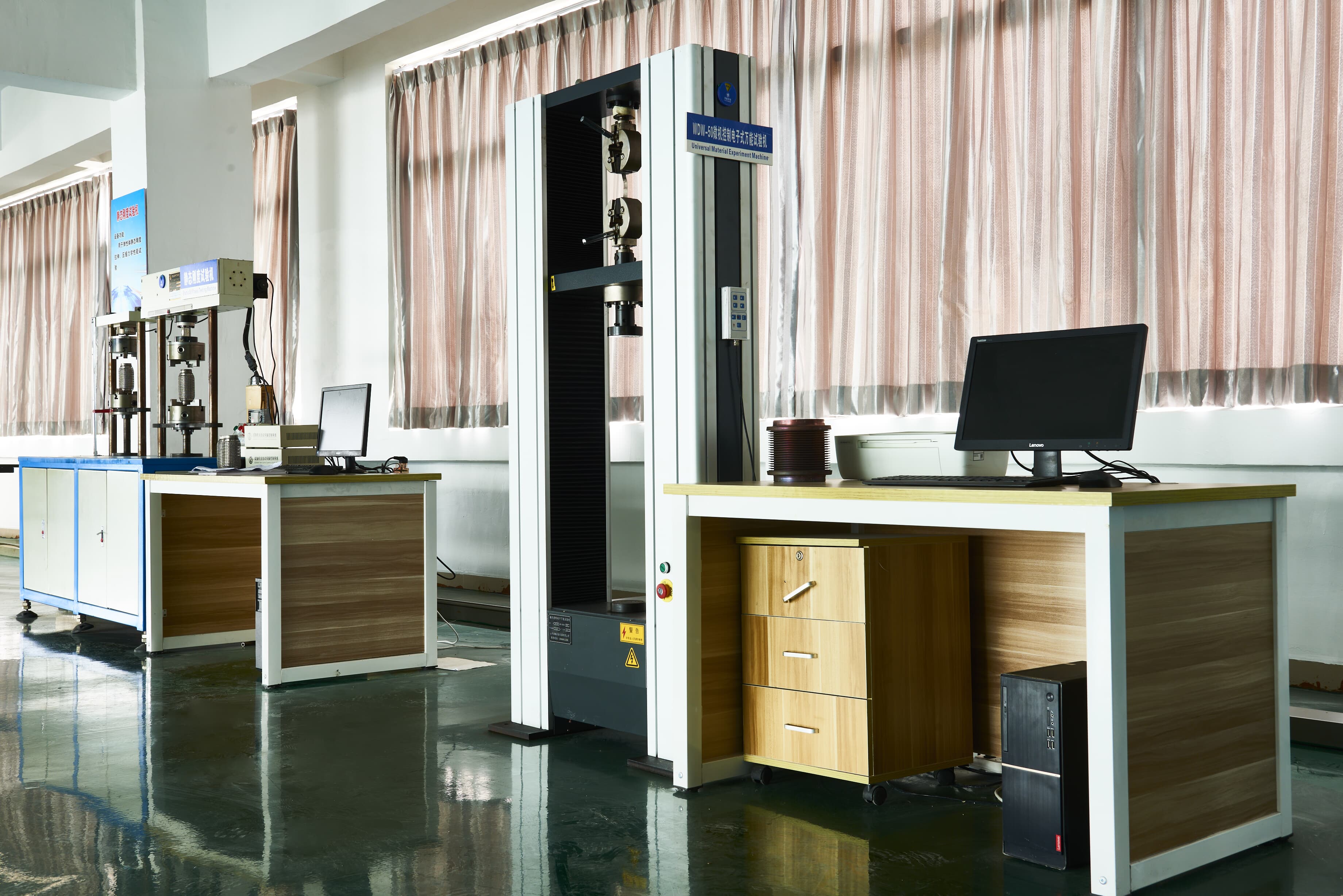

بعد التجميع، تخضع كل دفعة لاختبارات التسرب والضغط والتعب ورش الملح للتحقق من الموثوقية على المدى الطويل.
يضمن هذا الاهتمام بالتفاصيل أن كل خرطوم عادم أو قارنة توصيل مرنة من الفولاذ المقاوم للصدأ يعمل بشكل متسق - سواء كان ذلك لسيارة سيدان صغيرة الحجم أو شاحنة ثقيلة.
أسئلة شائعة حول مفاصل العادم المرنة
س 1: كم من الوقت يستمر الأنبوب المرن عادةً؟
ذلك يعتمد على المواد والاستخدام. يمكن للأنابيب المضفرة المصنوعة من الفولاذ المقاوم للصدأ 304 في نظام مدعوم جيدًا أن تدوم من 5 إلى 8 سنوات، في حين قد تفشل أنواع الفولاذ الطري الأرخص خلال سنة إلى سنتين.
Q2: هل يمكن للمفصل المرن إصلاح ضوضاء الاهتزاز؟
إنه يقلل من نقل الاهتزاز ولكنه لن يصلح الضوضاء الناتجة عن التركيبات السائبة أو الأقواس الصدئة. تحقق دائمًا من النظام بأكمله.
س 3: هل يمكنني لحام أنبوب مرن بدلاً من استخدام المشابك؟
نعم، ولكن كن حذرا. قد يؤدي اللحام بالقرب من الجديلة إلى إتلاف البطانة الداخلية. تعتبر أطراف الحلمة أو الشفاه المجهزة مسبقًا أفضل للإعدادات الملحومة.
س 4: ما الفرق بين أنواع الضفائر الشبكية والتشابك؟
تتعامل الجديلة الشبكية مع الاهتزاز الخارجي، بينما يمتص التعشيق الضغط الداخلي ويحافظ على التدفق. تجمع العديد من أنظمة الخدمة الشاقة بين الاثنين.
النظام المتوازن يدوم لفترة أطول
أقوى نظام عادم ليس هو الذي يحتوي على الفولاذ السميك، بل هو النظام المصمم للتحرك بشكل طبيعي مع المحرك.
توفر اللحامات الهيكل، والمشابك توفر إمكانية الخدمة، والأنابيب المرنة توفر حرية الحركة.
معًا، يشكلون نظامًا يدوم لفترة أطول، ويعمل بشكل أكثر هدوءًا، ويوفر عليك تكاليف الإصلاح المستقبلية.
