في العالم المعقد من أداء وصيانة السيارات ، حتى أصغر المكونات تلعب دورًا حاسمًا. في شركتنا ، مع سنوات من الخبرة العميقة في أنظمة العادم ، لاحظنا عددًا لا يحصى من مالكي السيارات والفنيين المحترفين غالبًا ما يتجاهلون عنصرًا غير مهم ، ولكنه حيوي ، لسلامة نظام العادم: المشبك . هل سبق لك أن شعرت بالقلق من أجراس العادم الغامضة ، أو التسريبات المستمرة ، أو حتى الانفصال المفاجئ والمحرج لأنبوب العادم؟ قد لا يكون السبب الجذري هو رؤوسك عالي الأداء أو نظام القطط ، بل هو المشبك العادم المتواضع ، ولكنه الحرجة ،.
سوف تتغذى هذه المقالة على مدى اختيار اختيار المشبك غير الصحيح قاتل صامت لوظائف نظام العادم. نهدف إلى تزويدك بمعرفة خبراء لاتخاذ قرارات مستنيرة ، وضمان أن نظام العادم الخاص بك يعمل بلا عيب ، سواء كنت متحمسًا لشغف DIY أو متجرًا كبيرًا لإصلاح السيارات أو موزع يبحث عن حلول موثوقة.
جدول المحتويات
المفهوم الأساسي: كيف يؤدي المشابك غير المتطابقة إلى فشل نظام العادم
مشبك العادم هو أكثر بكثير من مجرد قطعة من المعدن يربط أنبوبين. إنه مكون هندسي بالتحديد مسؤول عن إنشاء ختم محكم الغاز والحفاظ على السلامة الهيكلية في ظل الظروف القاسية. عندما يكون اختياره معيبًا ، تكون العواقب فورية وغالبًا ما تكون مكلفة. دعنا نتشريح القضايا الأساسية:
نوع المشبك مقابل عدم تطابق التطبيق: عواقب اختيار الأداة الخاطئة

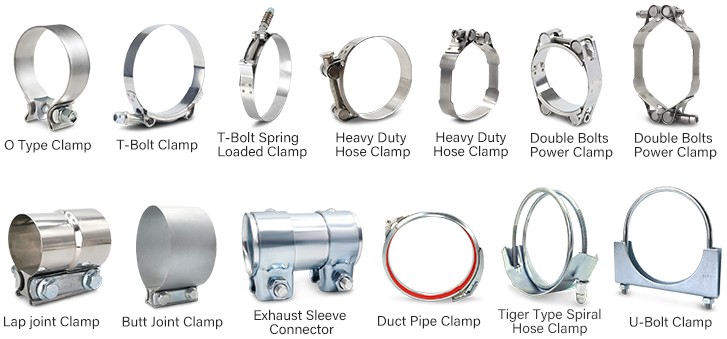

تخيل محاولة قصف مسمار مع مفك البراغي. إنها الأداة الخاطئة ، وستكون النتائج حتماً كارثية. الأمر نفسه ينطبق على مشابك العادم. هناك العديد من الأنواع الأساسية ، كل منها مصمم لتكوينات مشتركة محددة ومتطلبات الإجهاد:
إن اختيار النوع الخاطئ لاتصال العادم المحدد (على سبيل المثال ، باستخدام u-bolt على مفصل بعقب دقيق) يعرض خطورة مباشرة إلى سلامة المفصل ، مما يؤدي إلى اتصال غير آمن وفشل لاحق. هذا هو السبب في فهم أنواع المشابك العادم وتطبيقاتها المحددة أمر بالغ الأهمية.
قضايا المواد والمتانة: المخاطر الخفية للتآكل والتعب
يعمل نظام العادم في بيئة قاسية سيئة السمعة: درجات حرارة عالية (تصل إلى 1500 درجة فهرنهايت أو 815 درجة مئوية بالقرب من المحرك) ، وغازات العادم المسببة للتآكل ، والتعرض للمياه ، وملح الطريق ، والاهتزاز المستمر. المشبك المصنوع من مادة أدنى لن يدوم ببساطة.
تنشأ المشكلات الشائعة من المشابك المصنوعة من الصلب الكربوني العادي. في حين أن الفولاذ الكربوني أرخص ، يعتبر إلى حد كبير الصدأ والتآكل. مع شكل الصدأ ، يتوسع ، وبالتالي تقليل قوة التثبيت. تُعرف هذه الظاهرة بتآكل الشقوق ، والتي تؤثر بشكل خاص على المناطق التي يتصل بها المشبك بالأنبوب. في نهاية المطاف ، يضعف المشبك ، يفقد قبضته ، أو حتى فشل وينفجر تمامًا.
توفر المشابك عالية الجودة ، وخاصة تلك المصنوعة من 304 أو 316 من الفولاذ المقاوم للصدأ ، مقاومة فائقة للتآكل والأكسدة ودرجات الحرارة العالية. خصائص المواد المتأصلة ، بما في ذلك طبقة أكسيد الكروم السلبي ، تمنع تكوين الصدأ والحفاظ على سلامتها الميكانيكية مع مرور الوقت. يؤثر اختيار المادة بشكل مباشر على قدرة المشبك على مقاومة التعب المادي الناجم عن ركوب الدراجات الحرارية المستمرة والاهتزاز الميكانيكي-وهو عامل حاسم في منع الفشل على المدى الطويل. تمتد فوائد مشابك العادم الفولاذ المقاوم للصدأ إلى ما هو أبعد من مجرد جماليات.
| نوع المواد المحددة | من | الدرجة المحددة | لمقاومة التآكل مقاومة | مقاومة الحرارة | وتكلفة | التكلفة | . |
| الفولاذ المقاوم للصدأ (أوستنيتي) | 304 (SUS304 / 1.4301) | ★★★★ ☆ | ★★★★ ☆ (~ 870 درجة مئوية) | متوسطة ، صلابة جيدة | واسطة | سيارات الركاب ، مشابك العادم للأغراض العامة | مقاومة جيدة للتآكل ، مناسبة لمعظم المناخات |
| الفولاذ المقاوم للصدأ (أوستنيتي) | 316 (SUS316 / 1.4401) | ★★★★★ | ★★★★ ☆ (~ 870 درجة مئوية) | متوسطة ، صلابة جيدة | عالي | المناطق الساحلية ، مركبات الصناعة الكيميائية | يحتوي على الموليبدينوم ، مقاومة تآكل كلوريد أفضل من 304 |
| الفولاذ المقاوم للصدأ (فيريريك) | 409 (S40900 / 1.4512) | ★★ ☆☆☆ | ★★★★ (~ 675 درجة مئوية) | قوة عالية ، أقل صلابة | قليل | مشابك العادم OEM للمركبات المتوسطة/المنخفضة للركاب والسيارات التجارية | منخفضة التكلفة ، مقاومة التآكل المعتدلة ، مقاومة جيدة للحرارة |
| الفولاذ المقاوم للصدأ (فيريريك) | 430 (S43000 / 1.4016) | ★★★ ☆☆ | ★★★ (~ 815 درجة مئوية) | قوة عالية | واسطة | شاحنات خفيفة ، بعض مشابك عادم مركبة الركاب | مقاومة تآكل أفضل من 409 ، مقاومة حرارة أقل قليلاً |
| الصلب الكربوني | Q235 / A36 | ★ ☆☆☆☆ | ★★ (~ 400 درجة مئوية) | قوة عالية | قليل | تعديلات الميزانية أو إصلاحات مؤقتة | يتطلب طلاء الزنك أو الطلاء لحماية الصدأ |
| الصلب الكربوني المطلي بالزنك | الصلب المطلي بالزنك | ★★ ☆☆☆ | ★★ (~ 400 درجة مئوية) | قوة عالية | منخفضة medium | المركبات التجارية ، تعديلات المركبات الخفيفة | يوفر الطلاء حماية على المدى القصير للصدأ ، والتدهور عند درجة حرارة عالية |
| سبيكة الألومنيوم | 6061-T6 / 5052 | ★★★ ☆☆ | ★★ (~ 200 درجة مئوية) | واسطة | واسطة | تطبيقات خفيفة الوزن أو منخفضة الإيقاف | نادرًا ما تستخدم في مناطق العادم الساخنة ، أكثر شيوعًا في المقاطع الباردة أو الباردة |
التحجيم غير الصحيح: مبدأ 'فقط يمين ' لمشابك العادم
كما هو الحال في قصة Goldilocks و Three Bears ، يجب أن يكون مشبك العادم الخاص بك 'على حق فقط. '
إن تحقيق تحجيم مشبك العادم الصحيح أمر بالغ الأهمية. يجب أن يتطابق القطر الداخلي للمشبك بدقة مع القطر الخارجي لأنابيب العادم (المقصود من أنابيب العادم التي يهدف إلى تأمين توزيع قوة التثبيت الأمثل. لا يضمن عدم التوافق هنا ختمًا غير كافٍ ويزيد بشكل كبير من احتمال الفشل.
إخفاقات مفصلة: عواقب مباشرة لاختيار المشبك غير الصحيح
عندما يتعثر مشبك العادم ، يمكن أن يكون تأثير التموج عبر نظام العادم في سيارتك مهمًا. هذه ليست مجرد إزعاج. يمكنهم المساومة على الأداء والسلامة ومحفظتك.
تسرب العادم: فقدان الأداء ومخاطر السلامة

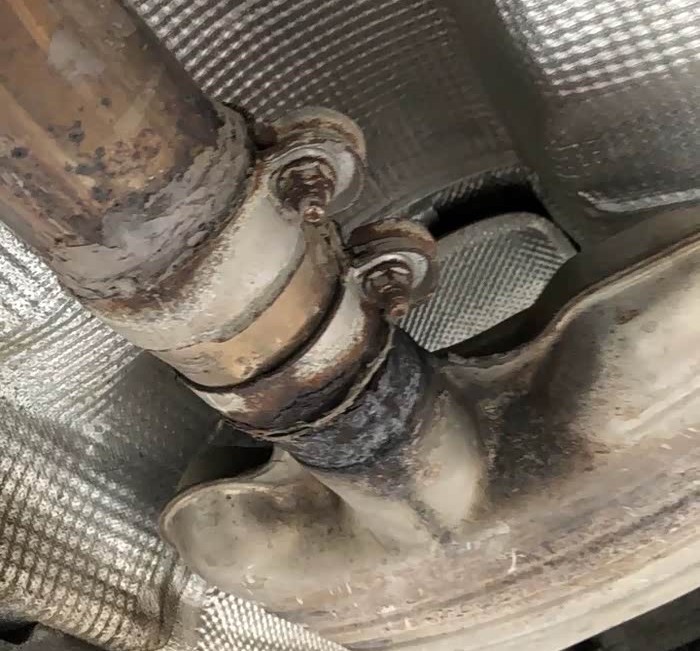

المشبك المختار أو الفاشل بشكل غير صحيح هو مشتبه به رئيسي في تسرب العادم . يحدث هذا عندما تهرب غازات العادم من نقطة الاتصال بدلاً من التدفق بكفاءة من خلال النظام. غالبًا ما تشمل الأعراض ملاحظة عادم أعلى من طبيعية ، وصوت موقّع أو هسهسة (وخاصة تحت التسارع) ، ورائحة ملحوظة من أبخرة العادم ، وخاصة عند الخمول.
إلى جانب الإزعاج السمعي ، فإن تسرب العادم لها آثار خطيرة. إنها تعطل ضغط العادم المتوازن بعناية ، مما يؤدي إلى فقدان طاقة المحرك وتقليل كفاءة استهلاك الوقود. بالنسبة للمركبات التي يتم شحنها التوربيني ، فإن التسرب قبل الشاحن التوربيني يعني فقدان الضغط الحرج. والأهم من ذلك ، أن غازات العادم تحتوي على أول أكسيد الكربون الضار (CO) ، وهو عديمة الرائحة وعديمة اللون. يمكن أن يسمح تسرب هذه الأبخرة الخطرة بدخول مقصورة الركاب ، مما يشكل خطرًا على صحة شديدة للركاب. فهم أعراض تسرب العادم أمر حيوي للكشف المبكر.
الصعق والاهتزاز: السمفونية المزعجة من الفشل
غالبًا ما يسمح مشبك العادم المضمون بشكل غير صحيح لأنابيب العادم بالتحرك بشكل مفرط ، مما يؤدي إلى الضوضاء الصاخبة أو الصاخبة. هذا ملحوظ بشكل خاص على المطبات ، أثناء التسارع ، أو في RPMs محددة. يسبب الاتصال السائب التلامس المعدني على المعادن ، إما بين أنابيب العادم نفسها أو بين نظام العادم ومكونات الهيكل السفلي (مثل الهيكل أو الدروع الحرارية أو أذرع التعليق).
من منظور صوتي ، يخلق التسرب تدفق هواء مضطرب ، مما يولد ضوضاء النطاق العريض. علاوة على ذلك ، تهتز المكونات الفضفاضة بتردداتها الطبيعية ، والتي يمكن أن تكون متحمسة بسبب اهتزازات المحرك أو عيوب الطريق. هذا الاهتزاز غير المنضبط لا يخلق ضوضاء مزعجة فحسب ، بل يضع أيضًا ضغطًا إضافيًا على نقاط التثبيت والشماعات ومكونات العادم الأخرى ، مما يؤدي إلى تسريع تآكلها وربما يؤدي إلى مزيد من الأسباب لأسباب عادم العادم وفشل العادم لأسفل على الخط.
فصل أنبوب العادم: كارثة مفرزة
ولعل النتيجة الأكثر دراماتيكية وخطورة للمشبك الفاشل هي فصل أنابيب العادم الكامل. يمكن أن يحدث هذا فجأة ، خاصة أثناء القيادة العدوانية ، أو الطرق الوعرة ، أو بعد ضرب حفرة كبيرة. عندما ينفصل الأنبوب ، يمكن أن يسحب على الأرض ، وخلق الشرر ، وإلحاق الأضرار بالرصيف ، ويشكل خطراً جسيراً على السائقين الآخرين.

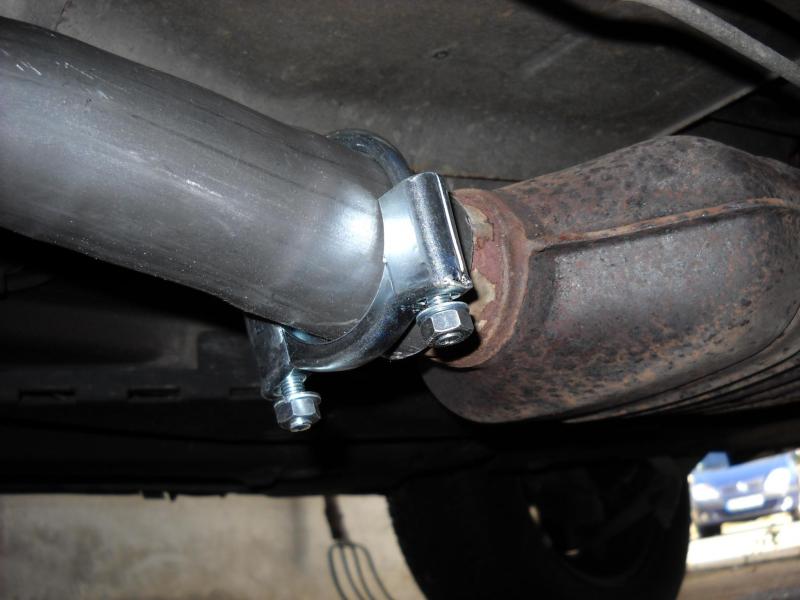

المبدأ الميكانيكي وراء هذا بسيط: قص القص والقوة غير الكافية في المفصل. إذا لم يتمكن المشبك من تحمل القوى الناتجة عن حركة المركبات وعزم دوران المحرك والقصور الذاتي لنظام العادم نفسه ، فسوف يفشل الاتصال. هذا منتشر بشكل خاص مع مشابك U-Bolt غير ذات حجم أو متآكلة على الأقسام الطويلة غير المدعومة من الأنابيب. يمكن أن يكون الإصلاح الناتج أكثر شمولاً ومكلفة من مجرد استبدال المشبك ، والذي يحتمل أن يتطلب أقسامًا جديدة أو الشماعات أو حتى المحولات الحفزية إذا تضررت في الانفصال.
تلف النظام المتسارع: تأثير الدومينو
المشبك المعرض للخطر لا يفشل فقط في عزلة ؛ يمكن أن تبدأ سلسلة من الأضرار في جميع أنحاء نظام العادم. يمكن أن تؤدي قوى التثبيت غير المستوية أو الحركة المفرطة إلى ارتداء مبكر على الشماعات العادم ، مما يؤدي إلى كسرها. يمكن للاهتزازات تخفيف البراغي على اتصالات أخرى أو حتى قطع اللحامات الملحومة على الخمور أو الرنين أو المحولات الحفزية.
في الحالات التي يؤدي فيها الإفراط في الإثارة إلى تشوه الأنابيب ، قد يعاني نظام العادم الصارم من الضغط المتزايد في نقاط التثبيت على هيكل السيارة ، مما يؤدي إلى تشققات التعب في تلك الأقواس. هذا 'تأثير الدومينو ' يعني أن المشبك الرخيص أو الذي تم اختياره بشكل سيئ يمكن أن يؤدي في النهاية إلى فشل سابق لأوانه للمكونات الأكثر تكلفة.
كيفية تحديد وتثبيت مشابك العادم بشكل صحيح: ضمان اتصال صلب
يتلخص منع المشكلات التي تمت مناقشتها أعلاه إلى بضع خطوات حرجة: تحديد المشبك المناسب وتثبيته بشكل صحيح. إليك كيفية ضمان اتصال عادم دائم خالي من التسرب.
مطابقة المشبك مع نوع نظام العادم الخاص بك
عند اتخاذ اختيارك ، فكر دائمًا في نوع الاتصال (الانزلاق ، مفصل بعقب ، حافز) والقوى التي ستستمر.
إعطاء الأولوية للمواد والحرفية
كما نوقش ، جودة المواد أمر بالغ الأهمية. اختر دائمًا المشابك المصنوعة من 304 أو 316 من الفولاذ المقاوم للصدأ . تحتوي هذه السبائك على كميات كبيرة من الكروم والنيكل ، وتشكل طبقة سلبية تقاوم الصدأ والتآكل حتى في البيئات القاسية. هذا يضمن أن المشبك يحافظ على سلامته الهيكلية وقوة التثبيت طوال عمر السيارة.
خارج المادة الأساسية ، ابحث عن مكونات جيدة الحمل ، واللحامات النظيفة (للنطاق V) ، والخيوط القوية. يمكن أن تؤدي براعة Subpar إلى خيوط تجريبية أو تبديل غير متساو أو فشل مبكر ، بغض النظر عن المادة. يتعلق هذا مباشرة بسؤال المواد التي يتم تصنيعها من مواد العادم إذا كانت طول العمر هي أولويتك.
القياس الدقيق إلزامي
هذا هو المكان الذي يخطئ فيه العديد من عشاق DIY. يجب عليك قياس القطر الخارجي (OD) لأنابيب العادم بدقة التي تنوي الانضمام إليها. لا تخمن أو تعتمد فقط على مواصفات السيارة ، حيث يمكن أن تختلف أنابيب ما بعد البيع. استخدم الفرجار أو لف شريط قياس مرن حول الأنبوب ، ثم قسّم محيط $ pi $ (حوالي 3.14159) للحصول على القطر. يجب أن يتطابق القطر الداخلي للمشبك بدقة مع هذا القياس لضمان توزيع قوة التثبيت الأمثل.
بعد خطوات التثبيت الصحيحة ومواصفات عزم الدوران
حتى أفضل المشبك يمكن أن تفشل إذا تم تثبيته بشكل غير صحيح.
الأسطح النظيفة: تأكد من أن أسطح التزاوج للأنابيب نظيفة وخالية من الصدأ أو الحطام لختم مناسب.
المحاذاة المناسبة: محاذاة الأنابيب بشكل مباشر قبل تشديد المشبك. الاختلال يخلق إجهاد غير متساو.
التشديد التدريجي: بالنسبة للمشبكات ذات البراغي المتعددة (مثل Bolts أو بعض المشابك الفرقة) ، قم بتشديدها تدريجياً وبشكل متساوٍ ، بالتناوب بين البراغي لضمان ضغط موحد حول الأنبوب.
مواصفات عزم الدوران: إن أمكن ، استخدم مفتاح عزم الدوران. في حين أن العديد من المشابك لا تأتي مع مواصفات عزم الدوران الصريحة ، إلا أن الإرشادات العامة موجودة. الهدف هو تحقيق ختم آمن دون تشوه الأنبوب. يمكن أن يؤدي التجاوزات إلى تلف المشبك أو الأنبوب أو كليهما. بالنسبة إلى u-bolts ، تأكد من تشديد المكسرات فقط بما يكفي لمنع الدوران دون سحق الأنبوب. بالنسبة إلى المشابك V-band ، تشديد حتى تجلس الشفاه بالكامل ويشعر الاتصال بالصلبة. تعلم كيفية تثبيت مشبك العادم بشكل صحيح أمر بالغ الأهمية لطول العمر.
سؤال وجواب: تم الرد على أسئلة شائعة حول مشابك العادم
فيما يلي بعض الأسئلة التي يتم طرحها بشكل متكرر عند مناقشة مشابك العادم واستخدامها السليم.
س 1: هل يمكنني إعادة استخدام مشبك العادم القديم؟
ج: في حين أنه ممكن من الناحية الفنية في بعض السيناريوهات النادرة المنخفضة الضغط ، فإنه ينصح بشدة . غالبًا ما تعاني المشابك القديمة ، وخاصة الفقرة U ، من التعب المادي والصدأ والتشوه. يمكن للمعادن أن يمتد ، مما يقلل من قدرته على تطبيق قوة التثبيت الكافية. حتى المشابك التي تبدو سليمة قد تحتوي على عوامل صغيرة أو مرونة مخفضة. من أجل الأداء الأمثل والسلامة ، استخدم دائمًا مشبكًا جديدًا عند تثبيت مكونات العادم أو إعادة تثبيته. تكلفة المشبك الجديد ضئيل مقارنة بالأضرار المحتملة وإزعاج الاتصال الفاشل. هذا يتناول استعلامًا مشتركًا: هل يمكنني إعادة استخدام مشبك العادم الخاص بي?
س 2: كيف أعرف ما إذا كان مشبك العادم الخاص بي مثبت بشكل صحيح وضيق بما فيه الكفاية؟
ج: يمكن أن تساعدك العديد من المؤشرات في تحديد ذلك.
التفتيش البصري: تحقق من أي فجوات واضحة عند نقطة الاتصال. بالنسبة إلى u-bolts ، تأكد من أن المكسرات دافئة ولكن لا تسحق الأنبوب. بالنسبة لمشابك الفرقة ، يجب أن تكون النطاق بأكمله مضغوطًا بالتساوي. بالنسبة إلى V-bands ، يجب أن تجلس الشفاه بالكامل ضد بعضها البعض.
'Shake Test ': بمجرد تشديد المشبك ، حاول بحزم تحريف أو نقل قسم أنبوب العادم المتصل بواسطة المشبك. يجب أن يكون هناك الحد الأدنى لعدم الحركة.
استمع إلى التسريبات: ابدأ المحرك واستمع إلى أي أصوات هسهسة أو تدق أو تهب بالقرب من الاتصال. تتمثل الطريقة السريعة في وضع يدك بالقرب من المفصل (عندما يكون العادم باردًا!) لتشعر بالهروب من الغازات. بدلاً من ذلك ، يمكن أن تكشف آلة الدخان أو رذاذ الماء الصابون عن تسربات صغيرة. هذا يساعد على الإجابة: كيفية معرفة ما إذا كان المشبك العادم ضيقًا بدرجة كافية.
اختبار الطريق: استمع إلى أجراس أو ضوضاء جديدة أثناء القيادة ، وخاصة على المطبات أو أثناء التسارع.
س 3: ما هو نوع المشبك الأفضل لنظام العادم المخصص الخاص بي؟

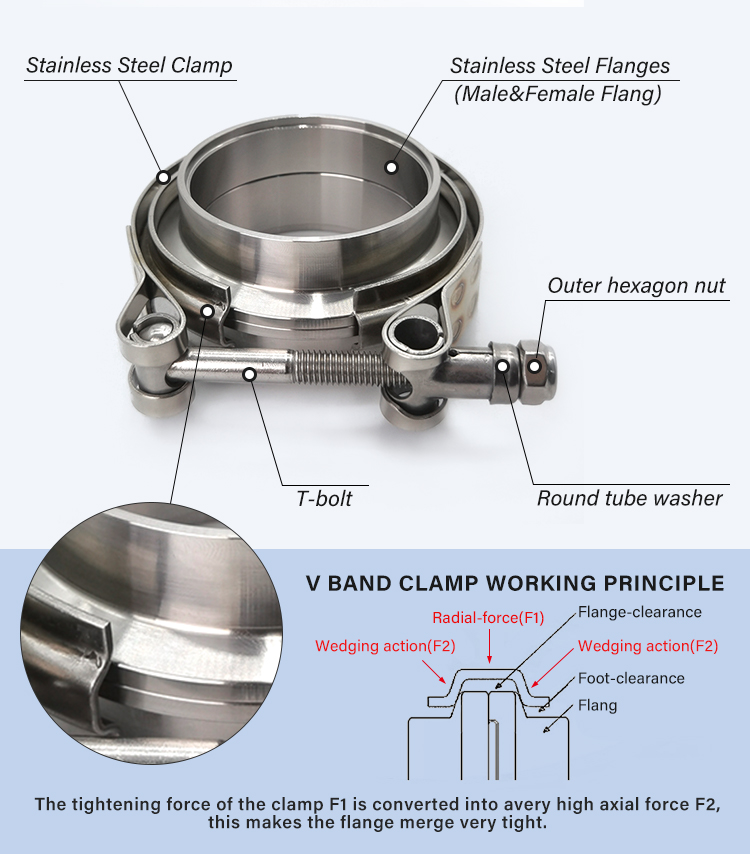

ج: بالنسبة لأنظمة العادم المخصصة ، وخاصة تلك المصممة للأداء أو التي تتطلب وحدات ، فإن المشابك V-band هي الخيار الأفضل بشكل كبير . إن قدرتهم على توفير ختم مثالي خالٍ من التسرب حتى في ظل الظروف القاسية ، إلى جانب وظائفهم السريعة ، يجعلها مثالية لمبادلة المكونات بسهولة (مثل المحولات الحفازة أو الكاتبة الصوتية) لأيام المسار أو ضبط Dyno أو الصيانة. كما أنها توفر مظهرًا نظيفًا للغاية ومهنيًا. على الرغم من أن مشابك النطاق ممتازة أيضًا لمفاصل بعقب في الإعدادات المخصصة ، إلا أن V-Bands توفر براعة وختم فائقة. هذا يعالج مباشرة الاستعلام: أفضل مشابك العادم للعادم المخصص.
الخلاصة: قبضة الحرجة - لماذا اختيار المشبك المناسب أمر ضروري
في العالم المعقد من أداء وصيانة السيارات ، يلعب كل مكون ، بغض النظر عن صغر حجمه ، دورًا حيويًا. مشبك العادم المتواضع هو مثال مثالي. ما قد يبدو وكأنه جزء بسيط من الأجهزة هو ، في الواقع ، رابطًا مهمًا يضمن وظائف نظام العادم بالكامل على النحو المقصود - بهدوء ، بكفاءة ، وبشكل آمن. يمكن أن يؤدي التغلب على أهميتها أو الاختيار غير الصحيح إلى سلسلة من المشكلات ، بدءًا من الصراخ المزعجة وتسربات الأداء إلى فصل الأنابيب الخطرة.

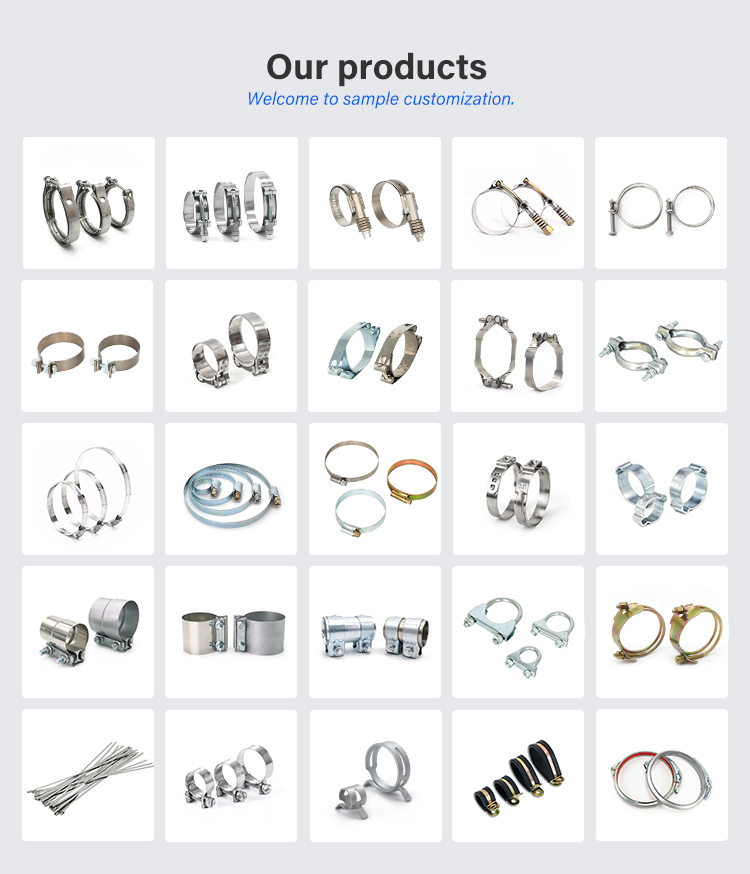

بصفتنا متخصصين في ملحقات نظام العادم ، فإننا نمتلك فهمًا عميقًا للهندسة والمعادن المطلوبة لإنتاج مكونات موثوقة حقًا. تم تصميم مجموعتنا من مشابك العادم عالية الأداء بدقة وتصنيعها من الفولاذ غير القابل للصدأ 304 و 316 ، مما يضمن المتانة التي لا مثيل لها ، ومقاومة التآكل ، وسلامة التثبيت في ظل الظروف الأكثر تطلبًا.
