مشابك العادم والموصلات: اختيار الملاءمة المناسبة لنظام السيارات الخاص بك

لماذا تهم المشابك في نظام العادم

في مقالتنا الرئيسية حول مكونات عادم السيارات ، قمنا باستكشاف الهيكل الأوسع ووظيفة أنظمة العادم. تعتمد مقالة المتابعة هذه على هذا الأساس من خلال إلقاء نظرة أعمق على المشابك والموصلات التي تحافظ على أنظمة العادم معًا-العوامل الصغرى في الحجم ولكنها حاسمة في الأداء. من المشابك الأساسية لـ U-Bolt إلى مجموعات النطاق V الدقيق ، يساعد فهم تطبيقها على ضمان المتانة والكفاءة والامتثال لمطالب المركبات المختلفة.

المشابك هي أكثر من مجرد موصلات. إنها جزء من موثوقية النظام - تسريبات محددة ، وضمان المحاذاة المناسبة ، واستيعاب التوسع الحراري. بالنسبة للمصنعين والمشترين B2B المشاركين في تجميع نظام العادم أو التعديل التحديثي ، فإن فهم كيفية اختيار مشبك العادم المناسب هو مفتاح الأداء على المدى الطويل.

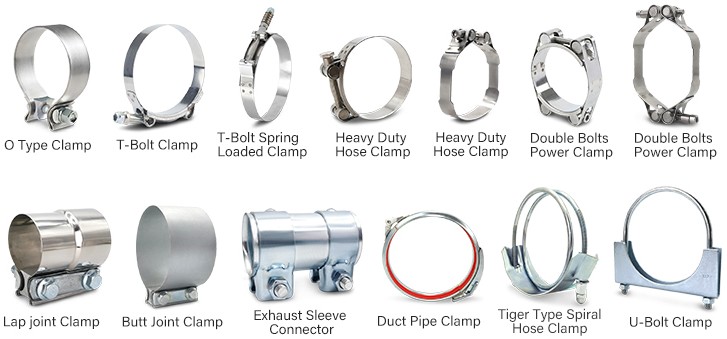

مشابك U-Bolt: بسيطة ومتعددة الاستخدامات

تظل مشابك U-Bolt واحدة من أكثر السحابات شيوعًا للانضمام إلى أنابيب العادم ، وخاصة بالنسبة للإصلاحات على مستوى الميدان أو تعديلات ما بعد البيع. فهي واضحة لتثبيت ، وفعالة من حيث التكلفة ، ومتوافقة مع أنابيب القطر القياسية. ومع ذلك ، يمكن أن تكون ضغطًا مفرطًا على أنابيب أرق جدار وقد تخفف في النهاية تحت الاهتزاز إن لم يكن عزمًا بشكل صحيح. بالنسبة للتطبيقات التي تكون فيها الإصلاحات السريعة مقبولة أو عندما يكون الفحص الروتيني ممكنًا ، توفر المشابك u-bolt قيمة عملية.

المشابك T-Bolt: قوة محسنة للظروف الصعبة

للحصول على المزيد من الاحتياجات القوية-خاصة في الأساطيل التجارية أو مركبات الأداء أو المعدات الصناعية-تعد مشابك Bolt Band بمثابة خيار أكثر أمانًا. تقوم هذه المشابك واسعة النطاق بتوزيع الضغط بشكل متساوٍ عبر المفصل وهي أكثر ملاءمة لبيئات الاهتزازات العالية. إذا كان التطبيق الخاص بك يتضمن مركبات الديزل أو خطوط عادم المولدات أو أي حالة استخدام بأقطار أنابيب أكبر ، ففكر في تحديد مشبك T-bolt مصنوع من الفولاذ المقاوم للصدأ . يساعد في منع الصدأ مع ضمان طول العمر.

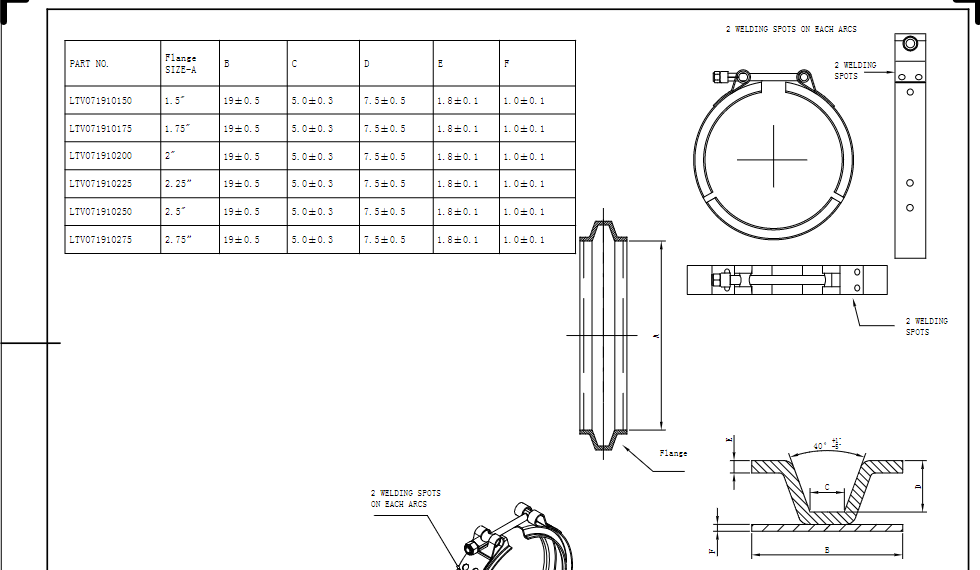

مشابك V-Band: الدقة والقدرة على الخدمة

ثم هناك مشبك V-band: خيار عالي الدقة ، يمكن إعادة استخدامه غالبًا في مجموعات المحرك في رياضة السيارات أو تجميعات المحرك. تسمح المشابك V-Band بالتفكيك السريع وخلق ختم نظيف ومتسق بين الأنابيب ذات الحواف. بسبب دقتها وتصميمها المنخفض ، فهي مثالية في الأنظمة التي تكون فيها المساحة محدودة ، أو أن العادم جزء من مجموعة معيارية. من وجهة نظر المشتريات ، يستحق هذا النوع من المشابك النظر عند تصميم الأنظمة التي تتطلب خدمة أو ضبط مستقبلية.

المشابك للأنابيب المرنة وخراطيم مضفر

على الرغم من أن أنواع المشابك هذه تختلف في التكلفة والأداء ، إلا أن الاختيار يتأثر أيضًا بالمكونات المحيطة. على سبيل المثال ، فإن تثبيت أنبوب مرن من الفولاذ المقاوم للصدأ المضفر - الغالب في صفحات أنابيب العادم المرنة لدينا - لا يطلب مجرد مشبك قوي بل لن يضر بالجديلة أو يسبب التعب المبكر في المفصل. يختار العديد من المثبتات مشبك نطاق ذو حواف مستديرة وتطبيق طبقة من مانعات التسرب عالية الإيقاع لمنع التسرب.

Universal مقابل المشابك المخصصة: مطابقة الوظيفة مع الحل

غالبًا ما يعود النقاش بين المشابك العالمية والمخصصة إلى نطاق المشروع والاتساق. تأتي مشابك العادم العالمية في أقطار قياسية (مثل 2 'أو 2.5 ' أو 3 ') وهي مثالية للإصلاحات أو المنشآت الحجم حيث تكون التكلفة والوقت عاملين. غالبًا ما يتم طلب المشابك المخصصة ، من ناحية أخرى ، من قبل عملاء OEM الذين يحتاجون إلى مواصفات ، توجهات توجهات مصممة في CAD-CORSAIN لا تقل أهمية عن المواد نفسها.

اعتبارات عملية للمثبتين

عند دمج المشابك في مجموعة العادم ، يجب على المثبتات دائمًا التحقق من سماكة جدار الأنابيب وحالة السطح. لا يمكن أن يؤدي المشبك الجيد إلا إذا كانت أسطح التزاوج نظيفة ومستديرة ومحاذاة بشكل صحيح. يمكن أن تخلق الشفاه لحام أو كعبان موصل خارج الزاوية قليلاً من الإجهاد في المشبك ، مما يؤدي إلى تخفيف أو تسرب تحت ركوب الدراجات الحرارية. عندما تكون المحاذاة الدقيقة صعبة ، قد توفر المشابك ذات رقاب ممتدة أو أقسام مرنة التعويض اللازم.

ميزات متخصصة للبيئات القاسية

تم تصميم بعض حلول المشبك أيضًا مع وضع طول العمر في الاعتبار. على سبيل المثال ، تُفضل مشابك النطاق مع بطانات مضادة للخلايا في أنظمة عادم الحافلات أو الشاحنات التي تخضع لدورات طويلة الأداء. وتشمل البعض الآخر ختم الخرز أو حشيات متكاملة لتحسين مقاومة التسرب ، وخاصة عند التعديل التحديثي معدات الانبعاثات مثل مرشحات الجسيمات أو المحولات الحفزية.

منظور الهندسة: المشبك في الصورة الأكبر

بالنسبة للشركات التي تفكر في المشتريات على نطاق واسع أو تصنيع العقود ، من الضروري النظر إلى المشابك ليس فقط كعناصر المخزون ، ولكن كجزء من النظام الميكانيكي الأكبر. يمكن أن يؤدي المشبك الذي يتم اختياره بشكل سيء أو المثبت بشكل غير صحيح إلى ضوضاء الاهتزاز أو تسرب العادم أو حتى فقدان أداء المحرك. هذا صحيح بشكل خاص في الأنظمة المعرضة للثني المستمر أو التوسع الحراري ، مثل تلك التي تتضمن مفاصل مرنة طويلة مضفر.

في بيئات عالية المخاطر مثل عادم الديزل الصناعي أو الدفع البحري ، نوصي في كثير من الأحيان المشابك التي تخضع للاهتزاز واختبار التآكل. في حين أن نقطة السعر أعلى ، فإن انخفاض الصيانة والوقت أكثر من تعويض التكلفة. غالبًا ما يتم إقران أنواع المشابك هذه مع الشفاه المصنوعة من CNC والتجميعات ذات العناصر الكاملة لضمان الحركة الصفرية تحت الحمل.

أفضل الممارسات لتركيب المشبك

يجب أن يتطابق كل خيار المشبك في نهاية المطاف مع دورة العمل المتوقعة ومهارة التثبيت والأجهزة المحيطة. في مناطق المفاصل المرنة ، استخدم المشابك التي يمكن أن تستوعب كل من الحركة المحورية والمرنة الدورانية. لاتصالات الأنابيب الصلبة ، تحديد أولويات قوة الختم والميزات المضادة للوسيخ.

التثبيت الصحيح يهم أيضا. عند تثبيت u-polts ، يجب استخدام مفتاح عزم الدوران لتجنب الإفراط في السحق. يجب أن تحتوي المشابك على أسطح التزاوج النظيفة وحتى عزم الدوران عبر العرض. بالنسبة إلى المشابك V-band ، فإن المحاذاة السليمة لوجوه الحافة أمر بالغ الأهمية ، ونوصي بالتحقق من استدارة الحافة مع مؤشر الاتصال الهاتفي.

الأسئلة المتداولة (الأسئلة الشائعة)

س: هل يمكنني إعادة استخدام المشابك العادم بعد الإزالة؟

ج: يعتمد ذلك على نوع المشبك. يمكن إعادة استخدام المشابك V-Band وبعض المشابك الفرقة إذا لم يتم التبعية. تميل مشابك U-Bolt إلى التشوه وتحل محلها بشكل أفضل.

س: ما هو حجم المشبك الذي يجب أن أستخدمه لأنبوب مرن 2.5 بوصة؟

ج: ينصح عمومًا بمشبك 2.5 بوصة أو مشبك T-Bolt. قم دائمًا بقياس القطر الخارجي للأنبوب ومطابقة المشبك وفقًا لذلك.

س: هل أحتاج إلى استخدام مانع التسرب مع مشابك العادم؟

ج: بالنسبة للمفاصل الحساسة للتسرب ، وخاصة في الأنابيب المرنة ، فإن استخدام مانع التسرب العادم عالي درجة الحرارة يعد احتياطًا جيدًا.

س: ما الفرق بين مشبك الفرقة ومشبك T-Bolt؟

ج: تطبق مشابك النطاق ضغطًا موحدًا وغالبًا ما تكون أسهل على أسطح الأنابيب. توفر مشابك T-Bolt قوة تثبيت أعلى وهي مثالية للتطبيقات الشاقة أو ذات الضغط العالي.

س: هل تستحق المشابك المخصصة التكلفة؟

ج: بالنسبة لتطبيقات OEM أو التثبيتات في البيئات القاسية ، يمكن للمشابك المخصصة تحسين المتانة وتوافق النظام ، وغالبًا ما تقلل من الصيانة طويلة الأجل.

الأفكار النهائية

على الرغم من أن المشابك قد تبدو بسيطة ، إلا أنها أساسية في سلامة نظام العادم. من أنظمة السباق المصممة خصيصًا إلى مركبات المرافق الطويلة العمر ، فإن اتخاذ القرار الصحيح على مستوى المشبك هو خطوة صغيرة تدفع الموثوقية والأداء.

إذا كنت تقوم بتقييم مشبك العادم الذي يجب إقرانه بأنبوبك أو أنبوب الموصل المرن ، فتحقق من اختيارنا الكامل للمنتجات المتوافقة مع المشبك أو التواصل للحصول على دعم مخصص. نحن ندعم بشكل روتيني OEMs ومشغلي الأسطول والعلامات التجارية لما بعد البيع مع حلول المشبك مصممة لتلبية احتياجات التطبيق.

تعتمد هذه المقالة مباشرة من مناقشتنا الأساسية لمكونات العادم وتركز على السحابات العملية التي ، على الرغم من أنها صغيرة ، تلعب دورًا رئيسيًا في أداء النظام والمتانة. كما هو الحال دائمًا ، ننصح نهجًا مقاسًا: فكر ليس فقط في المشبك ، ولكن المواد التي تربطها ، والقوة التي يدومها ، والوظيفة التي تخدمها في تصميم العادم العام.
