ما هو المعدن الخوار وكيف يعمل؟

مقدمة

تعتبر المنفاخ المعدني أمرًا بالغ الأهمية في العديد من الأنظمة الصناعية. تمتص هذه المكونات المرنة الحركة والاهتزاز والتمدد الحراري.

في هذه المقالة سوف نتعرف على ماهية المنفاخ المعدني وكيفية عمله وأهميته في الهندسة. سوف تتعلم أيضًا عن عملية التصنيع والتطبيقات عبر الصناعات.

فهم أساسيات المنفاخ المعدني

تعريف المنفاخ المعدني

المنفاخ المعدني عبارة عن أنبوب مرن ذو جدران رقيقة مصنوع من مواد مثل الفولاذ المقاوم للصدأ وسبائك النيكل والتيتانيوم. وتتميز هذه الأنابيب بتصميمها المموج أو الملتوي، مما يمنحها القدرة الفريدة على التمدد والضغط والانحناء دون أن تفقد خصائص الختم الخاصة بها. يسمح لهم الهيكل الخاص باستيعاب الحركات المحورية أو الجانبية أو الزاوية داخل النظام. يتم اختيار المواد المستخدمة في المنفاخ المعدني لمتانتها ومرونتها وقدرتها على تحمل درجات الحرارة القصوى والضغوط والبيئات المسببة للتآكل. ونتيجة لذلك، يتم استخدامها على نطاق واسع في أنظمة مثل الأنابيب، وأنظمة العادم، وغرف الفراغ.

الميزات الرئيسية للمنفاخ المعدني

يمكن القول إن مرونة المنفاخ المعدني هي الميزة الأكثر حيوية. تمكنها التلافيفات الموجودة في تصميمها من استيعاب الحركة في اتجاهات متعددة: المحورية والجانبية والزاوية. تعتبر هذه المرونة ضرورية للأنظمة التي تعاني من التوسع أو الانكماش أو الاهتزاز. توفر المواد المستخدمة في بنائها القوة والمرونة في أقسى الظروف، مثل درجات الحرارة القصوى أو البيئات ذات الضغط العالي. بالإضافة إلى ذلك، فإن المنافيخ المعدنية قادرة على امتصاص الاهتزازات، مما يجعلها خيارًا مثاليًا للتطبيقات الحساسة التي تتطلب التشغيل السلس، مثل الأدوات والآلات الدقيقة.

أهمية المنفاخ المعدني في الهندسة

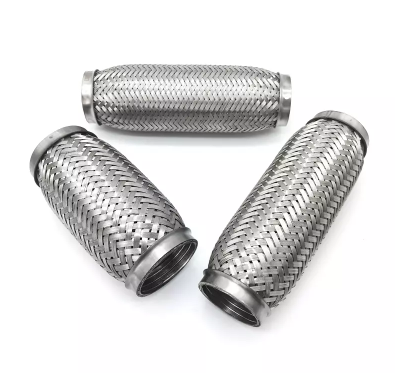

تعتبر المنافيخ المعدنية ضرورية لصناعات مثل الطيران والسيارات والأجهزة الطبية. إن قدرتها على الحفاظ على الختم أثناء امتصاص الحركة وتقلبات الضغط تضمن استمرار الأنظمة في العمل بسلاسة، حتى في الظروف الصعبة. ففي الفضاء الجوي، على سبيل المثال، يتعاملون مع تغيرات الضغط والاهتزازات في المحركات النفاثة. وفي صناعة السيارات، تُستخدم هذه المكونات في أنظمة العادم لامتصاص الاهتزازات ومنع تسرب العادم. سواء كنت تعمل مع جهاز طبي حساس أو محرك عالي الأداء، فإن المنفاخ المعدني يوفر المرونة والموثوقية اللازمة لمنع التسربات والأعطال.

وظائف وميكانيكا المنفاخ المعدني

التصميم الفريد للمنفاخ المعدني

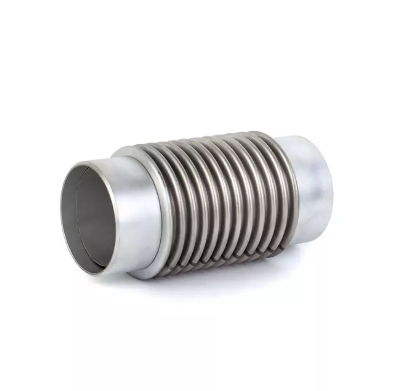

ما يميز المنفاخ المعدني هو تصميمه الفريد والملتوي. يسمح الهيكل الشبيه بالموجة لهذه المكونات بالتمدد والتقلص والانحناء استجابةً للضغوط الميكانيكية المختلفة. يعد هذا التصميم مثاليًا للأنظمة التي تحتاج إلى امتصاص الحركة أو التعامل مع تغيرات الضغط دون فقدان قدرات الختم الخاصة بها. يتم حساب عمق وعدد التلافيفات أثناء عملية التصميم لضمان أداء المنفاخ بفعالية في تطبيقات محددة. سواء كان التطبيق يشتمل على إزاحة محورية، أو اهتزاز، أو حركة زاوية، فإن المنفاخ يتكيف ويعمل وفقًا لذلك، مما يضمن بقاء النظام سليمًا.

آلية امتصاص الحركة

عندما يتم تطبيق الضغط أو الإجهاد الميكانيكي على النظام، يستجيب المنفاخ المعدني إما عن طريق التمدد أو الضغط أو الانحناء. تسمح لهم هذه الحركة باستيعاب التغييرات دون المساس بسلامتهم الهيكلية. تتسبب القوى المحورية أو الجانبية أو الزاوية في ثني التلافيف، وتوزيع الضغط عبر المنفاخ بأكمله. إن مفتاح وظيفتها هو قدرتها على استيعاب هذه الحركات مع الاحتفاظ بخصائص الختم الخاصة بها. تضمن مرونة المنفاخ عودتها إلى شكلها الأصلي بمجرد إزالة الضغط، مما يحافظ على استقرار النظام وكفاءته.

التشوه المرن وتوزيع الإجهاد

تتفوق المنافيخ المعدنية في قدرتها على التشوه بشكل مرن تحت الضغط. أثناء ثنيها، فإنها تمتص الطاقة من القوة المطبقة وتوزعها بالتساوي عبر الهيكل بأكمله. وهذا يساعد على منع نقاط التوتر الموضعية التي قد تؤدي إلى الفشل أو التعب. يسمح التشوه المرن للمنفاخ بمقاومة الحركات المتكررة أو تقلبات الضغط على مدى فترات طويلة. تضمن مرونة المنفاخ أنه حتى في ظل الضغط المستمر، يمكنها التكيف والعودة إلى شكلها الأصلي، مما يجعلها متينة وموثوقة للغاية.

قدرات الختم

بالإضافة إلى خصائصها الممتصة للحركة، تم تصميم المنفاخ المعدني للحفاظ على الختم المحكم. تعد هذه القدرة على الغلق المحكم أمرًا بالغ الأهمية في التطبيقات التي تتطلب أنظمة مانعة للتسرب. سواء كان التعامل مع السوائل الخطرة أو الغازات أو الحفاظ على بيئات مفرغة، فإن المنفاخ المعدني يضمن عدم حدوث أي تسرب، حتى في ظل الضغوط ودرجات الحرارة المتقلبة. تعد قدرة الختم هذه ذات قيمة خاصة في صناعات مثل الطيران والأجهزة الطبية والمعالجة الكيميائية، حيث يمكن أن تؤدي التسربات إلى أعطال مكلفة أو مخاطر تتعلق بالسلامة.

عمليات التصنيع واختيارات المواد للمنفاخ المعدني

المواد الشائعة المستخدمة في المنفاخ المعدني

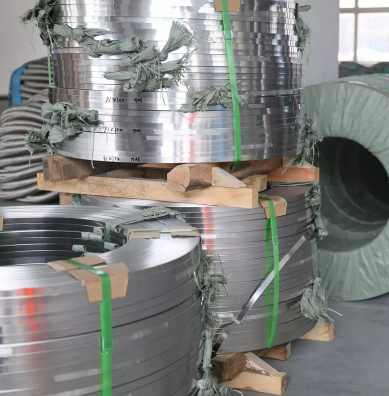

تلعب المواد المختارة لتصنيع المنفاخ المعدني دورًا مهمًا في أدائها. الفولاذ المقاوم للصدأ هو المادة الأكثر استخدامًا نظرًا لتوازنه بين المرونة والقوة ومقاومة التآكل. تُستخدم سبائك النيكل عادةً في التطبيقات ذات درجات الحرارة العالية، بينما يتم اختيار التيتانيوم للبيئات ذات مخاطر التآكل الشديدة. يعتمد اختيار المواد على عوامل مثل نوع البيئة ومستويات الضغط وتقلبات درجات الحرارة المتوقعة. إن استخدام المواد المناسبة يضمن أداء المنافيخ المعدنية على النحو الأمثل والموثوق طوال عمرها الافتراضي.

مقاومة	المواد للتآكل	نطاق درجة الحرارة	تحمل الضغط	المرونة	التطبيقات الشائعة
الفولاذ المقاوم للصدأ	ممتاز	-100 درجة مئوية إلى 700 درجة مئوية	عالي	معتدل	التطبيقات الصناعية العامة
سبائك النيكل	عالية جدا	-200 درجة مئوية إلى 1000 درجة مئوية	عالية جدا	قليل	البيئات ذات درجات الحرارة العالية
التيتانيوم	ممتاز	-150 درجة مئوية إلى 600 درجة مئوية	عالي	معتدل	البيئات المسببة للتآكل والمتطرفة

عملية التصنيع

تتضمن عملية صنع المنفاخ المعدني العديد من التقنيات، بما في ذلك التشكيل بالثقب، والتشكيل بالتمدد، ولحام الحواف. يعتبر التشكيل بالخرم طريقة فعالة من حيث التكلفة ومثالية للإنتاج على نطاق واسع، مما يوفر مرونة معتدلة. من ناحية أخرى، يوفر تشكيل التوسيع مرونة أفضل ويستخدم في التطبيقات التي تتطلب قدرًا أكبر من الحركة والتعامل مع الضغط. عادةً ما يتم استخدام لحام الحواف، الذي يوفر أعلى دقة، في التطبيقات المهمة حيث تكون المتانة ومنع التسرب أمرًا ضروريًا، كما هو الحال في أنظمة التفريغ. يعتمد اختيار طريقة التصنيع على متطلبات التطبيق والخصائص المحددة المطلوبة من المنفاخ المعدني.

طريقة التصنيع	المرونة	تحمل الضغط	الدقة	التطبيقات المثالية
تشكيل لكمة	معتدل	معتدل	قليل	إنتاج بكميات كبيرة، الاستخدام العام
تشكيل التوسع	عالي	عالي	معتدل	تطبيقات عالية الحركة والدقة
لحام الحافة	قليل	عالية جدا	عالية جدا	التطبيقات الحرجة، وأنظمة الفراغ

تعرف على المزيد حول المنفاخ المعدني الهيدروليكي.

تخصيص التصميم على أساس التطبيق

المنفاخ المعدني قابل للتخصيص بشكل كبير، مما يسمح للمهندسين بضبط عدد التلافيفات وعمقها وسمك المادة بناءً على الاحتياجات المحددة للتطبيق. على سبيل المثال، قد تتطلب الأنظمة التي تعاني من ظروف الضغط العالي أو درجات الحرارة المرتفعة مواد أكثر سمكًا أو المزيد من التلافيفات لامتصاص الضغط والحركة بشكل فعال. وبالمثل، قد تحتاج الأنظمة ذات الحركة المتكررة إلى تلافيفات أعمق لتوفير مرونة أكبر. من خلال تصميم تصميم المنفاخ المعدني، يمكن للمهندسين التأكد من أن هذه المكونات تلبي متطلبات الأداء لتطبيقاتها المحددة.

المزايا الرئيسية لاستخدام المنفاخ المعدني في التطبيقات الصناعية

المرونة والمتانة

تسمح مرونة المنفاخ المعدني بامتصاص الحركة دون التسبب في تلف المكونات المحيطة. تعتبر هذه المرونة ذات قيمة خاصة في الأنظمة التي تعاني من ضغوط ميكانيكية أو حرارية، مثل الأنابيب أو التوربينات أو أنظمة العادم. بالإضافة إلى مرونتها، تتميز المنافيخ المعدنية بالمتانة العالية، مما يضمن الأداء طويل الأمد حتى في البيئات الصعبة. إن قدرتها على تحمل تغيرات الحركة والضغط المتكررة تجعلها عنصرًا أساسيًا في الأنظمة التي تكون فيها الموثوقية ذات أهمية قصوى.

تخفيف الاهتزاز وتقليل الضوضاء

في العديد من التطبيقات الصناعية، يمكن أن تتسبب الاهتزازات في تلف المعدات وتقليل كفاءة الأنظمة. تعمل المنافيخ المعدنية كمخمدات اهتزاز فعالة، حيث تعمل على عزل وامتصاص الاهتزازات التي قد تنتشر عبر النظام. وهذا لا يساعد فقط على إطالة عمر المعدات ولكن أيضًا يقلل من الضوضاء الناتجة عن الآلات. في البيئات التي يكون فيها تقليل الضوضاء أولوية، كما هو الحال في المستشفيات أو المختبرات، توفر المنافيخ المعدنية حلاً أكثر هدوءًا وأكثر كفاءة.

تعويض التمدد الحراري

في الأنظمة التي تؤدي فيها التغيرات في درجات الحرارة إلى تمدد المواد أو انكماشها، يساعد المنفاخ المعدني على امتصاص الحركة الناتجة. وبدون المرونة التي توفرها المنفاخ، فإن هذه التغيرات الناجمة عن درجات الحرارة يمكن أن تتسبب في تشقق الأنابيب والمكونات الأخرى، أو الالتواء، أو الفشل. تعوض المنافيخ المعدنية بشكل فعال التمدد الحراري والانكماش، مما يضمن بقاء الأنظمة سليمة حتى في البيئات التي تشهد تقلبات متكررة في درجات الحرارة.

مقاومة التآكل وتحمل الضغط العالي

يتم اختيار المواد المستخدمة في المنفاخ المعدني لقدرتها على مقاومة التآكل، مما يجعلها مثالية للاستخدام في البيئات العدوانية، مثل مصانع المعالجة الكيميائية، أو منصات النفط البحرية، أو محطات الطاقة. يمكن للمنفاخ المعدني المصنوع من الفولاذ المقاوم للصدأ أو سبائك النيكل أن يتحمل التعرض للمواد المسببة للتآكل دون أن يتحلل. بالإضافة إلى ذلك، فهي مصممة للعمل في ظل ظروف الضغط العالي، مما يضمن الحفاظ على قدرات الختم الخاصة بها حتى في الأنظمة التي تعاني من ضغط شديد.

اكتشف كيفية تطبيق المنفاخ المعدني عبر القطاعات من خلال عرض دليل التطبيق التفصيلي.

وصف	المزايا	أمثلة على التطبيقات
المرونة والمتانة	يمتص الحركة دون إتلاف المكونات، ويضمن أداءً طويل الأمد	أنظمة الأنابيب والتوربينات وأنظمة العادم
تخفيف الاهتزاز والضوضاء	يقلل من الاهتزازات والضوضاء، ويطيل عمر المعدات	الأدوات الدقيقة، الآلات الصناعية
تعويض التمدد الحراري	يستوعب التغيرات في الطول بسبب تقلبات درجات الحرارة	المبادلات الحرارية وأنابيب البخار
مقاومة التآكل والتحمل	يقاوم التآكل، ويحافظ على الأداء في البيئات القاسية	المعالجة الكيميائية، محطات توليد الطاقة

التحديات والاعتبارات في تصميم المنافيخ المعدنية

موازنة المرونة والمتانة

أحد أهم التحديات في تصميم المنفاخ المعدني هو تحقيق التوازن الصحيح بين المرونة والمتانة. في حين أن المنفاخ المعدني مصمم لامتصاص الحركة والتمدد الحراري، إلا أن المرونة المفرطة يمكن أن تقلل من قوتها، مما يؤدي إلى فشلها المبكر. من ناحية أخرى، فإن التركيز أكثر من اللازم على المتانة يمكن أن يجعل المنفاخ جامدًا للغاية، مما يمنعه من امتصاص الضغط بشكل فعال. يجب تحسين عدد التلافيفات وعمقها وسمك المادة بعناية لضمان احتفاظ المنفاخ بالمرونة دون المساس بقدرتها على تحمل الضغوط العالية والضغوط الميكانيكية بمرور الوقت.

اختيار المواد والتوافق

يعد اختيار المواد المستخدمة في صنع المنفاخ المعدني عاملاً حاسمًا آخر في أدائها وطول عمرها. يجب أن تكون المادة متوافقة مع البيئة التي سيتم استخدام المنفاخ فيها، مما يضمن قدرتها على التعامل مع درجات الحرارة القصوى والمواد المسببة للتآكل والضغوط العالية. على سبيل المثال، يعد الفولاذ المقاوم للصدأ خيارًا ممتازًا للتطبيقات الصناعية العامة نظرًا لمقاومته للتآكل ومرونته. ومع ذلك، بالنسبة للبيئات ذات درجات الحرارة المرتفعة أو المواد الكيميائية العدوانية، قد تكون سبائك النيكل أو التيتانيوم أكثر ملاءمة. يعد ضمان توافق المواد أمرًا بالغ الأهمية لمنع التدهور المبكر والحفاظ على الأداء وضمان سلامة النظام.

ضمان وجود أختام مانعة للتسرب في التطبيقات الحرجة

في تطبيقات مثل أنظمة التفريغ، أو أنابيب الضغط العالي، أو المعالجة الكيميائية، يعد ضمان الختم المحكم للتسرب أمرًا بالغ الأهمية. يجب أن يتم تصميم المنافيخ المعدنية بدقة لمنع أي تسرب، حيث أن أي اختراق بسيط يمكن أن يؤدي إلى أعطال كارثية. يمكن أن تنشأ تحديات الختم بسبب عوامل مثل تدهور المواد، أو التثبيت غير السليم، أو تقلبات الضغط. يجب على المهندسين استخدام تقنيات الختم المتقدمة، مثل اللحام ولحام الحواف، لضمان سلامة المنفاخ. بالإضافة إلى ذلك، يعد الفحص والصيانة المنتظمة أمرًا ضروريًا للكشف عن أي نقاط ضعف محتملة يمكن أن تؤثر على الختم.

أفضل الممارسات لصيانة وتنظيف المنفاخ المعدني

التفتيش والمراقبة المنتظمة

يعد الفحص الروتيني ضروريًا لضمان استمرار عمل المنفاخ المعدني بشكل صحيح مع مرور الوقت. يمكن للفحوصات المنتظمة اكتشاف العلامات المبكرة للتآكل أو التآكل أو التشوه التي قد تؤدي إلى الفشل. من خلال مراقبة المنفاخ، يمكن للمهندسين اكتشاف المشكلات المحتملة قبل تفاقمها، مما يقلل من وقت التوقف عن العمل ويمنع الإصلاحات المكلفة. يعتمد تكرار عمليات الفحص على بيئة النظام ومستوى الحركة التي تخضع لها المنافيخ. على سبيل المثال، قد تتطلب الأنظمة التي تتعرض لاهتزازات عالية أو درجات حرارة شديدة فحوصات أكثر تكرارًا.

تقنيات التنظيف والمواد الموصى بها

يعد التنظيف المناسب أمرًا حيويًا للحفاظ على أداء وعمر المنفاخ المعدني. يمكن أن يؤدي استخدام عوامل التنظيف غير المناسبة إلى التآكل أو تدهور المواد أو تلف هيكل المنفاخ. من المهم اختيار مواد التنظيف المتوافقة مع مادة المنفاخ، مثل المذيبات المعتدلة أو المنظفات. يجب تجنب المواد الكيميائية القاسية، مثل المواد الحمضية أو الكاشطة، لأنها يمكن أن تسبب أضرارا جسيمة. يجب إجراء التنظيف بانتظام، خاصة في البيئات التي قد تتراكم فيها الملوثات مثل الغبار أو الزيت أو المواد الكيميائية. إن الحفاظ على نظافة المنفاخ يضمن بقاءه فعالاً وفعالاً في أداء دوره.

التشحيم لتحسين المرونة

يلعب التشحيم دورًا حاسمًا في الحفاظ على مرونة وأداء المنفاخ المعدني، خاصة في الأنظمة ذات الحركات عالية التردد. تساعد مواد التشحيم المناسبة على تقليل الاحتكاك، مما يسهل على المنفاخ أن ينثني ويعود إلى شكله الأصلي. وهذا مهم بشكل خاص في التطبيقات التي تتطلب توسعًا وانكماشًا متكررًا، حيث يمكن للحركة أن تتآكل المنفاخ بمرور الوقت. يجب اختيار مواد التشحيم بعناية بناءً على مادة المنفاخ والظروف البيئية التي تتعرض لها. يضمن استخدام مادة التشحيم المناسبة أن يحافظ المنفاخ على مرونته وقدراته على الختم طوال فترة خدمته.

خاتمة

تعتبر المنفاخ المعدني أمرًا بالغ الأهمية في الهندسة الحديثة. أنها توفر المرونة والمتانة والختم الممتاز. تعتبر هذه المكونات حيوية لامتصاص الحركة والاهتزاز وتغيرات درجات الحرارة في مختلف الصناعات، بما في ذلك الطيران والسيارات والبتروكيماويات. ومن خلال اختيار المواد المناسبة وضمان الصيانة المناسبة، يمكن للمهندسين إطالة عمر المنفاخ المعدني. مع تقدم التكنولوجيا، يظل دور المنفاخ المعدني في الحفاظ على كفاءة النظام أساسيًا.

بالنسبة لأولئك الذين يبحثون عن حلول عالية الجودة، تقدم YDCT منتجات مصممة لتوفير قيمة استثنائية من حيث الأداء والموثوقية. تم تصميم منافيخها المعدنية لمجموعة واسعة من التطبيقات، مما يضمن المتانة على المدى الطويل وتشغيل النظام بكفاءة.

التعليمات

س: ما هي الخوار المعدنية؟

ج: المنفاخ المعدني عبارة عن أنابيب مرنة مموجة مصممة لامتصاص الحركة والاهتزاز والتمدد الحراري في الأنظمة الميكانيكية المختلفة. عادة ما تكون مصنوعة من مواد مثل الفولاذ المقاوم للصدأ وسبائك النيكل.

س: كيف تعمل المنافيخ المعدنية؟

ج: تعمل المنافيخ المعدنية عن طريق التمدد والضغط والانحناء استجابة للضغط والحركة، مما يسمح لها بامتصاص الضغوط الميكانيكية مع الحفاظ على إحكام الغلق.

س: ما أهمية المنفاخ المعدني في التطبيقات الصناعية؟

ج: تساعد المنافيخ المعدنية في الحفاظ على سلامة النظام عن طريق منع التسربات وامتصاص الاهتزازات، مما يجعلها ضرورية في صناعات مثل الطيران والسيارات والمعالجة الكيميائية.

س: ما هي المواد المستخدمة في المنفاخ المعدني؟

ج: عادةً ما يتم تصنيع المنفاخ المعدني من الفولاذ المقاوم للصدأ، أو سبائك النيكل، أو التيتانيوم، ويتم اختيارها لمرونتها، ومقاومتها للتآكل، وقدرتها على تحمل درجات الحرارة والضغوط القصوى.

س: كيف يمكنني صيانة المنفاخ المعدني؟

ج: يساعد الفحص المنتظم باستخدام عوامل التنظيف والتشحيم المتوافقة على ضمان طول عمر المنفاخ المعدني ووظيفته. من المهم التحقق من التآكل أو التآكل بانتظام.

س: هل المنفاخ المعدني فعال من حيث التكلفة؟

ج: في حين أن التكلفة الأولية للمنفاخ المعدني قد تكون أعلى، إلا أن متانتها وعمرها الطويل يجعلها فعالة من حيث التكلفة على المدى الطويل عن طريق تقليل الصيانة ومنع فشل النظام.
