قيود عادم الأسهم والمقايضات الهندسية
تواجه المركبات ذات الإنتاج الضخم قيودًا هندسية متعددة عندما يتعلق الأمر بتصميم نظام العادم ، بما في ذلك الامتثال للانبعاثات ، ولوائح الضوضاء ، وكفاءة التكلفة ، ومساحة التغليف ، وعمليات التجميع ، والمتانة على المدى الطويل. لضمان الامتثال التنظيمي والحفاظ على الموثوقية ، غالبًا ما تستخدم الشركات المصنعة مواد جدار أكثر سمكًا ، وهياكل إسكات أكثر تعقيدًا ، ومحولات الحفازة الموضوعة بعناية مع وضع مستشعر O₂ المناسب. هذه التدابير ، على الرغم من فعاليتها للمتطلبات القانونية والتشغيلية ، تعرض تدفق العادم الأمثل والأداء الصوتي. من منظور ضبط ، فإن العديد من ترقيات العادم ما بعد البيع تعيد ببساطة إمكانات المحرك الأصلية التي تم التضحية بها 'أثناء تنازلات الإنتاج الضخم.
الامتثال والتعبئة وقيود المتانة
تعطي شركات صناعة السيارات أولويات اختبارات الانبعاثات وضمان الموثوقية طويلة الأجل على الأداء الذروة. يتم تحسين هندسة العادم للحصول على الحد الأدنى من المخاطر التنظيمية ، مما يؤدي في كثير من الأحيان إلى زيادة مقاومة التدفق ، وغرف كاتم الصوت المعقدة ، وأقطار الأنابيب المحافظة. هذه التسويات تؤثر على استجابة عزم الدوران والخانق ، وخاصة في RPMs متوسطة المدى.
استعادة أداء المصنع المفقود
يمكن أن تساعد ترقيات عادم ما بعد البيع في استرداد هذه الإمكانات المفقودة. من خلال معالجة الضغط على الظهر ، ومواءمة موجات النبض ، وتحسين هندسة الأنابيب ، يمكن للموالفات تحقيق توازن يعيد استجابة المحرك دون المساس بالامتثال القانوني أو قابلية القيادة اليومية.
تدفق العادم والمبادئ الصوتية
تملي سلوك غازات العادم بواسطة ديناميات السوائل والرنين الصوتي. على عكس الاعتقاد الشائع ، فإن الحد من الضغط على الظهر لا يحسن دائمًا أداء المحرك. ينتج كل حدث احتراق نبضات الضغط وموجات الندرة ، والتي تعكس وتتداخل في التحولات الهندسية مثل تغييرات القطر ، الوصلات ، غرف كاتم الصوت ، وخارج أنبوب. يعتبر الضغط على الظهر المتحكم فيه ضروريًا للاستيلاء على الأسطوانة المناسبة ، مما يمنع فقدان الخليط غير المحترق عند انخفاض عدد الدورات في الدقيقة وتجنب رد فعل العادم أثناء رفع الخانق.
الضغط الخلفي: لماذا ليس أقل دائمًا أفضل
انخفاض الضغط المنخفض بشكل مفرط يمكن أن يقلل عزم الدوران متوسط المدى ، وزيادة استهلاك الوقود ، وتوليد صدى المقصورة غير المرغوب فيه. تُظهر التجربة أن زيادة قطر الأنابيب خارج مواصفات المصنع بنسبة 10-15 ٪ هي بشكل عام الحد الآمن للمحركات الطبيعية. قد تتسامح تطبيقات الشحن التوربيني أو الطاقة العالية لأقطار أكبر ، ولكن هناك حاجة إلى تقييم دقيق لنسب التوربينات A/R ، وأهداف التعزيز ، واستراتيجيات الوقود.
موجات النبض ، الكسح ، والمفاهيم المتساوية الطول
مفهوم الرؤوس المتساوية 'لا يتعلق فقط بجعل جميع الأنابيب الأولية بنفس الطول. إنه ينطوي على مزامنة الوافدين من نبض العادم بحيث تعود موجات النادرة أثناء تداخل الصمام ، مما يخلق تأثيرًا غريبًا. يؤثر طول الأنبوب الأساسي بشكل مباشر على ضبط دورة في الدقيقة: تفضل الأنابيب الأقصر استجابة RPM أعلى ، ودعم الأنابيب الأطول عزم الدوران منخفض إلى وسط. تعتبر التحمل التصنيع من ± 2-3 مم والتحكم الدقيق في زوايا التجميع أمرًا بالغ الأهمية للحفاظ على توقيت النبض والرنين.
تصميم الأنابيب وطرق الانحناء
جودة قطر الأنابيب والطول وجودة الانحناء تؤثر بشكل كبير على منحنيات عزم الدوران والحصان. يتطلب الاختيار الصحيح موازنة سرعة التدفق ، وخصائص المحرك ، وقيود التغليف.
اعتبارات القطر والطول
بالنسبة للمحركات التي تم استنشاقها بشكل طبيعي ، فإن زيادة أقطار الأنساب المتوسطة والذرية بنسبة 10-15 ٪ آمنة بشكل عام. أقطار كبيرة بشكل مفرط تقلل من سرعة الغاز ، مما يزيد من عزم الدوران الـ RPM. قد تستخدم المحركات أو تطبيقات السباقات التوربينية أقطار أكبر ولكن يجب أن تتماشى مع أهداف التعزيز وتغيير حجم التوربينات. المقياس الرئيسي هو سرعة التدفق ، والتي يجب أن تظل كافية عند انخفاض عدد الدورات في الدقيقة للحفاظ على الكسح الفعال.
المنحنى مقابل الانحناءات
تحافظ أنابيب العناء المنطقية على مقطع عرضي ثابت من خلال الانحناءات ، مما يقلل من تقييد التدفق وتحسين التحكم في الرنين. يمكن أن تتسطح أنابيب السحق المتجانسة عند الانحناءات ، مما يخلق الاضطرابات الموضعية والضوضاء المحتملة عالية التردد. يمكن أن يحسن الانحناء المنطقي التدفق الفعال بنسبة 5-10 ٪ لنفس القطر ويضمن جودة التصنيع المتسقة.
ضبط رأس ووسط القسم
تلعب الرؤوس والوسائط دورًا محوريًا في تحديد توصيل الطاقة والسلوك الصوتي. يتيح اختيار نوع الرأس الأيمن ومكونات القسم المتوسط للمهندسين استهداف نطاقات RPM محددة.

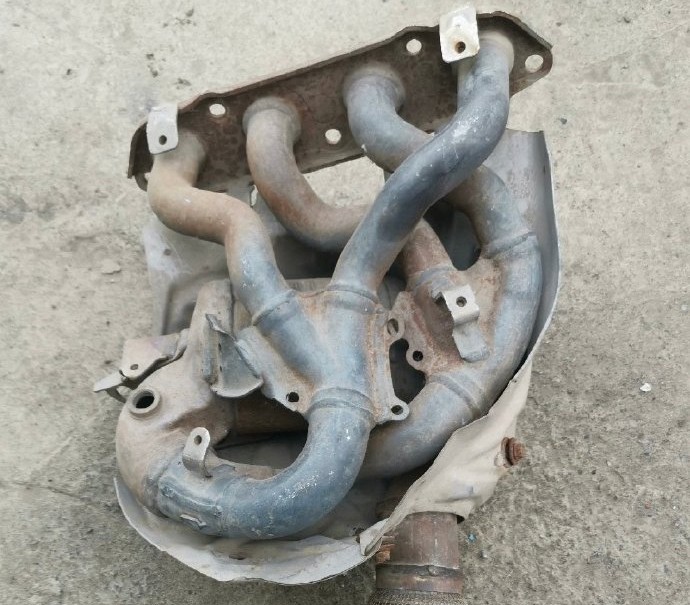

4-1 مقابل 4-2-1 استراتيجيات الرأس
تتميز الرؤوس 4-1 برؤوس أنابيب أولية أقصر تتلاقى مبكرًا ، مما يؤدي إلى تحسين الطاقة عالية RPM والأداء الموجهة نحو المسار. 4-2-1 الرؤوس لها أماميات أطول ودمج ثانوية ، مما يعزز عزم الدوران متوسط المدى وقابلية القيادة اليومية. يأتي فرق الأداء الحقيقي من أطوال الأنابيب الأولية/الثانوية ، والأقطار ، وزوايا الدمج ، بدلاً من شعارات التسويق.
المحولات الحفازة والرنانات
المحولات الحفزية ضرورية لامتثال الانبعاثات ولكنها تقدم مقاومة التدفق وتغيير الخصائص الصوتية. تقلل المحولات الحفزية عالية التدفق من انخفاض الضغط وتحسن سرعة العادم ، مما قد يؤكد على محتوى التردد العالي الذي قد يتطلب مرنان للتحكم في الضوضاء. توفر رنين الموجة ربع الموجة تخفيضًا مستهدفًا للتردد عن طريق عكس الموجات المدمرة لإلغاء قمم الصوت المحددة ، مع بدلات للتغيرات المتعلقة بدرجة الحرارة في سرعة غاز العادم.

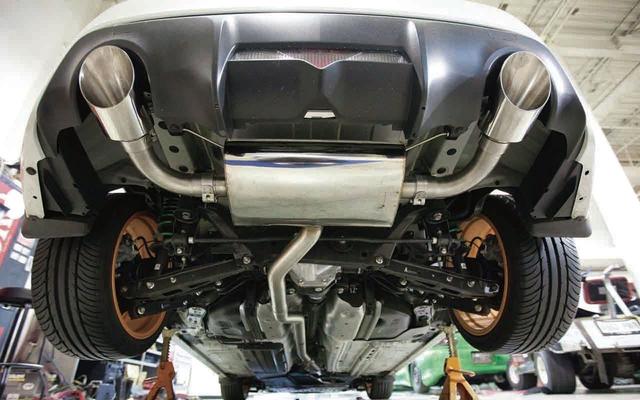

أنبوب ، كاتم الصوت ، و NVH
يؤثر تصميم Tailpipe و Kuffler بشكل مباشر على جودة الصوت ، والضغط على الظهر ، و NVH (الضوضاء ، الاهتزاز ، القسوة). تتيح أنواع كاتم الصوت المختلفة وتكوينات أنبوب الذيل الموالفات تحديد أولويات الطاقة أو الراحة أو الامتثال.
تصاميم مباشرة ومغسولة ومثقفة
توفر التصميمات المباشرة الحد الأدنى من القيود والاستجابة النشطة عالية التردد. تؤكد كاتم الصوت الغرفة على التخميد منخفض التردد ولكنهم يقدمون ضغطًا أعلى على الظهر. تهدف مع مواد التعبئة إلى الترددات من منتصف إلى عالية ولكنها تتطلب الاهتمام بتقدم شيخوخة المواد والتسامح في درجة الحرارة. تجمع الأساليب الهجينة بين المسارات المباشرة مع الامتصاص المتحكم فيه للأداء القانوني في الشوارع والاستجابة.

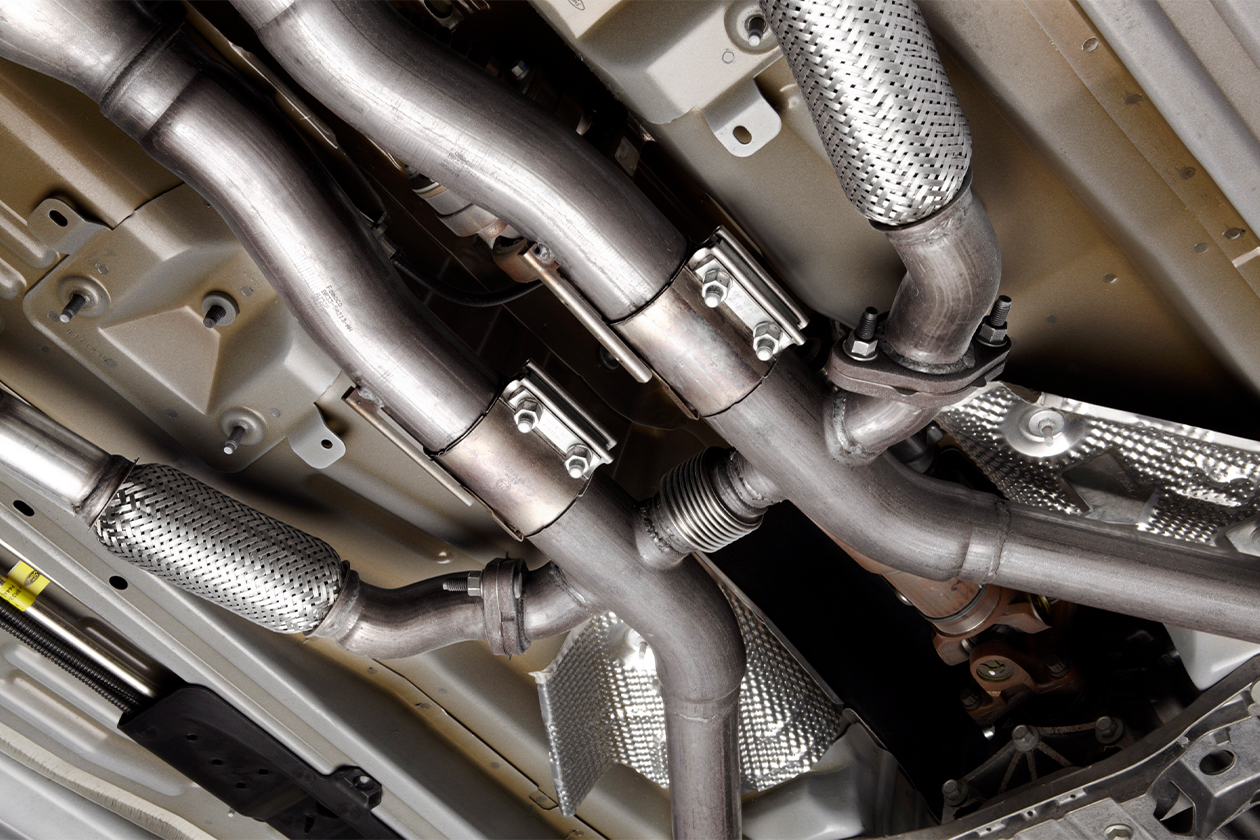

الاتصالات والأختام وهندسة المشبك
تستوعب الخوار المرن ومفاصل الكرة حركة توليد القوة والتوسع الحراري ، مما يقلل من تركيزات الإجهاد والرنين داخل الكابين. تسمح مشابك V-Band بالتجميع السريع وحتى الضغط ، وهي مثالية للإزالة المتكررة أو صيانة المسار ، في حين أن U-Clamps فعالة من حيث التكلفة للمفاصل الثابتة ولكنها أقل ملاءمة. يعد الختم المناسب أمرًا بالغ الأهمية لقراءات مستشعر O₂ دقيقة ، واستقرار وحدة التحكم الإلكترونية ، وسلامة الصوت. تشمل معايير التصنيع الموصى بها تسطيح الحافة <0.15 مم ، والتحكم في الدائرة عند نقاط المشبك ، واختبار ضغط 100 ٪ أو تسرب.
المواد وتقنيات اللحام
تؤثر اختيار المواد وطريقة اللحام على المتانة وجودة الصوت والوزن. يقدم كل من الفولاذ المقاوم للصدأ (SUS304) ، والضرب المعتدل (SUS409) ، وتيتانيوم كل منهما مزايا فريدة ، في حين أن سمك الجدار ودقة اللحام يؤثران على NVH وطول العمر.
الفولاذ المقاوم للصدأ ، التيتانيوم ، وسمك الجدار
يوفر SUS304 مقاومة للتآكل والصوت المحايد ، وهو مناسب للتعديلات من منتصف إلى عالية. SUS409 فعال من حيث التكلفة ، متينة في ظل درجات حرارة عالية ، وتستخدم عادة في تطبيقات المصنع. التيتانيوم خفيفة الوزن ، ومقاومة للدرجات الحرارة العالية ، ومفضل للبناء الموجهة نحو المسار ، مما ينتج صدى معدني واضح.
TIG/MIG اللحام واعتبارات NVH

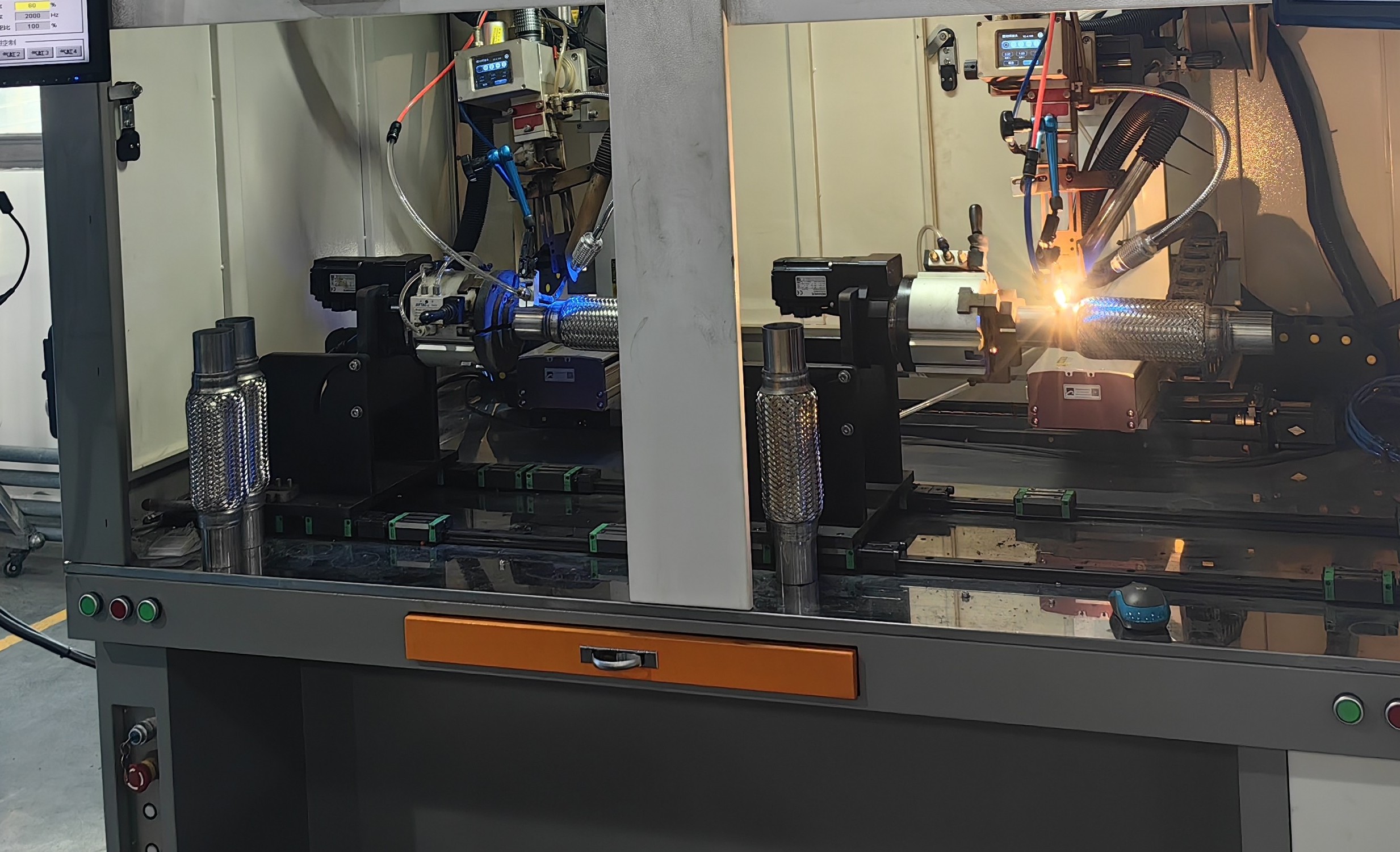

يقدم TIG Welding لحامات دقيقة وكثيفة مناسبة للتطبيقات الرقيقة ، في حين أن اللحام MIG أسرع ومناسب للإنتاج الضخم. يوصى بحوالي 2.0 ملم للمتانة والتحكم في NVH ؛ قد تؤدي الجدران الأرق إلى تصدع الرنين والتعب. على جانب هاتين طريقتان اللحام ، نستخدم أيضًا لحام الليزر ، والذي يوفر دقة استثنائية ، وأقل تشويه حراري ، واختراق موحد. هذه التكنولوجيا مفيدة بشكل خاص في إنتاج مكونات عادم السيارات والخلايا المرنة ، حيث تكون التحمل الضيق ومقاومة الاهتزاز والمتانة على المدى الطويل أمرًا بالغ الأهمية. يضمن لحام الليزر طبقات نظيفة ، ويقلل من نقاط التسرب المحتملة ، ويحسن موثوقية ترقيات عادم الأداء في ظل كل من ظروف الشارع والمسار.
الاختبار والامتثال ونتائج العالم الحقيقي
يضمن الاختبار المناسب تعديلات العادم تلبية أهداف التصميم والسلامة والمتطلبات التنظيمية. تشمل القياسات ضغط الظهر ، طيف SPL/التردد ، مراقبة OBD ، والتحقق من التسرب.
ضغط الظهر ، SPL ، والتحقق من التسرب
اختبارات الضغط الخلفية تحدد انخفاض الضغط تحت الحمل ، في حين أن أطياف SPL وتردد تؤكد سلوك الصوت في RPMs المختلفة. اختبار التسرب ، باستخدام الماء أو الهواء عند 0.25-0.3 ميجا باسكال ، يتحقق من سلامة الشفاه والمفاصل المرنة والمشابك واللحامات. يضمن مراقبة OBD حواف الوقود المستقرة وأداء مستشعر O₂.
دراسات الحالة عبر منصات NA و Turbo
توضح الأمثلة العملية تأثير التعديلات:
سيارات NA Street (Honda D16): التحول إلى 4-2-1 متساوية مع ترقيات MILD MIDSCETION تحسن من عزم الدوران متوسط المدى ورنين المقصورة دون زيادة كبيرة في الذروة الحصانية.
US Street/Highway (Ford Mustang 5.0): قسم Midrel-Bent 2.75 'مع كاتم الصوت بشكل مباشر تحسن استجابة عالية من RPM مع الحفاظ على امتثال SPL.
Turbo Track Builds (BMW N55): محفزات عالية التدفق واتصالات V-band تعزز القدرة على الخدمة والصوت عالي التردد ، مع مرنان الطابق الطويل يدير المقصورة NVH.
الأسئلة المتداولة (الأسئلة الشائعة)
Q1: هل يمكنني تحسين الأداء عن طريق ترقية قسم منتصف الذيل فقط؟
ج: بالنسبة للمحركات التي تم استنشاقها بشكل طبيعي ، فإن ترقية منتصف ذيل الأوساط بالإضافة إلى إضافة مرنان يحسن استجابة الخانق والتسارع متوسط المدى. تستفيد المحركات ذات الشاحن التوربيني من المحفزات ذات التدفق العالي والبريدات التي يتم ضبطها بشكل صحيح ، ولكن يجب معالجة استراتيجية O₂ الخلفية.
س 2: هل 4-1 دائما أقوى من 4-2-1؟
ج: ليس بالضرورة. 4-1 يتفوق في دورة في الدقيقة عالية وقوة مستدامة ، في حين أن 4-2-1 يعطي الأولوية عزم الدوران متوسط المدى. يعتمد الأداء على الأطوال الأولية/الثانوية وزوايا دمج.
س 3: هل يساعد زيادة قطر الأنابيب دائمًا؟
ج: لا. أقطار كبيرة للغاية تقلل عزم الدوران في محركات NA. زيادة بنسبة 10-15 ٪ آمنة بشكل عام للسيارات في الشوارع ، في حين أن التطبيقات التوربو أو عالية الطاقة تتطلب تقييمًا دقيقًا لقيود التعزيز والضوضاء.
س 4: لماذا تنتج ترقيات DownPipe أحيانًا ضوضاء معدنية؟
ج: في كثير من الأحيان بسبب الجدران الرقيقة أو تصلب الأقواس أو التحميل المسبق للمشبك أو الاختلال. تحقق من مقاعد V-band ، تسطيح شفة ، وأضف الخوار المرن أو الدعم حسب الحاجة.
س 5: لماذا يجعل طول العادم صوت العادم 'أقل حيوية '؟
ج: تنسيق الرؤوس المتساوية النبضات ، مما يخلق صوتًا أكثر إحكاما وأكثر خطيًا. يمكن أن تحافظ تعديلات أنبوب الذيل البسيطة على الشخصية دون التضحية بالضبط.
إرشادات الاستنتاج والاختيار
تتطلب ترقيات نظام العادم موازنة الضغط على الظهر ، والضبط الصوتي ، والمتانة ، والامتثال. تبدأ التعديلات الفعالة بظروف التشغيل المستهدفة ونطاقات RPM ، تليها تحسين الرؤوس ، والتشكيل الوسط ، وملفات التيل ، والاتصالات. يستفيد معظم مستخدمي الشوارع من إعداد يجمع بين رؤوس 4-2-1 متساوية ، ومحفزات ذات تدفق عالي ، وأقسام متوسطة الطول ، والرنين/العناصر الاستيعابية لتحقيق أداء مستجيب ومتوافق ومريح.
جدول مرجع سريع - التكوينات الموصى بها
| اقتراح رأس الاستخدام الهدف | اقتراح | القسم الوسط التوصية | التيل واتصال وكرات كاتم الصوت | وملاحظات | المواد |
| التنقل اليومي / انخفاض دورة في الدقيقة | 4-2-1 على قدم المساواة ، طويلة قليلا | TWC أو HFC مع مرنان صغير | مباشرة + الامتصاص | Bellows Flex + V-Band ، SUS304 2.0mm | مراقبة 1-1.5 كيلو هرتز |
| الطريق السريع / المسار | 4-1 متساوية الطول ، قصيرة قليلا | HFC + منخفض الضغط مباشرة من خلال | تدفق كبير مباشرة | الكامل V-band ، حوامل معززة | إعطاء الأولوية للسلطة ، الامتثال الثانوي |
| توربو متوسطة السلطة | دمج زاوية مطابقة للتوربين | محفز عالي التدفق + مسار مستقيم | في المقام الأول ، فرع موجة 1/4 اختياري في المقام الأول | التيتانيوم + 304 ، التركيز العالي | إدارة O₂ الخلفية والتحكم الحراري |
| صامت / راحة | 4-2-1 الأمثل الثانوي | مرنان غرفة + | امتصاص مثقب | 304 + جدار سميك ، لحامات تيج الحرجة | إعطاء الأولوية المقصورة NVH |
