في أنظمة العادم، يعد اختيار الموصل المناسب أمرًا ضروريًا للحفاظ على استقرار الأنابيب وتقليل الاهتزاز والضوضاء. لكن الموصل فقط لا يكفي؛ كيفية ربطه هو أيضًا مهم جدًا. تحتوي بعض الموصلات على تثبيت مدمج وسهل التركيب، في حين أن بعضها الآخر لا يحتوي على ذلك، لذلك تحتاج إلى تحديد طريقة التثبيت المناسبة وفقًا لقطر الأنبوب والمواد والاستخدام، على سبيل المثال المشابك أو اللحام. يمكن أن يؤدي التثبيت الخاطئ إلى ارتخاء الأنبوب أو تسربه أو حدوث ضوضاء، مما يجعل الصيانة أكثر صعوبة. YDCT ، باعتبارها شركة صينية رائدة في تصنيع موصلات العادم، تقوم بإنتاج أنابيب العادم المرنة، والمشابك، ومنفاخ معدني منذ عام 1992. مع الإنتاج الداخلي المستقر وخبرة التصدير الغنية، نقدم العديد من أنواع وأحجام ومواد الموصلات، ونقدم التوجيه لاختيار طريقة التثبيت المناسبة، للحفاظ على نظام العادم الخاص بك مستقرًا وخاليًا من المشاكل.
ما هو موصل أنبوب العادم؟
ببساطة، موصل أنبوب العادم هو الجزء المستخدم لربط قسمين أو أكثر من أنبوب العادم. وظيفتها الرئيسية ليست فقط السماح للعادم بالتدفق بسلاسة، ولكن أيضًا إصلاح الأنابيب وتقليل الاهتزاز وإيقاف التسرب والضوضاء. في السيارات اليومية والشاحنات وبعض أنظمة عادم المعدات الصناعية، فإن اختيار الموصل الصحيح يمكن أن يجعل الأنابيب محكمة الغلق بشكل جيد، ويقلل من مشاكل النظام، ويجعل الصيانة أسهل. يؤثر تصميم الموصل والمواد بشكل مباشر على المتانة وأداء الختم والموثوقية. لذلك، يعد فهم أنواع الموصلات وميزاتها أمرًا أساسيًا لاختيار الجزء المناسب لنظامك.
ما نوع موصل أنبوب العادم الذي يمكنك استخدامه؟
هناك أنواع عديدة من موصلات العادم. كل نوع له ميزاته وحالات الاستخدام الخاصة به. تساعدك معرفتها على الاختيار بشكل أسرع عند الإصلاح أو التعديل أو الطلب بكميات كبيرة.

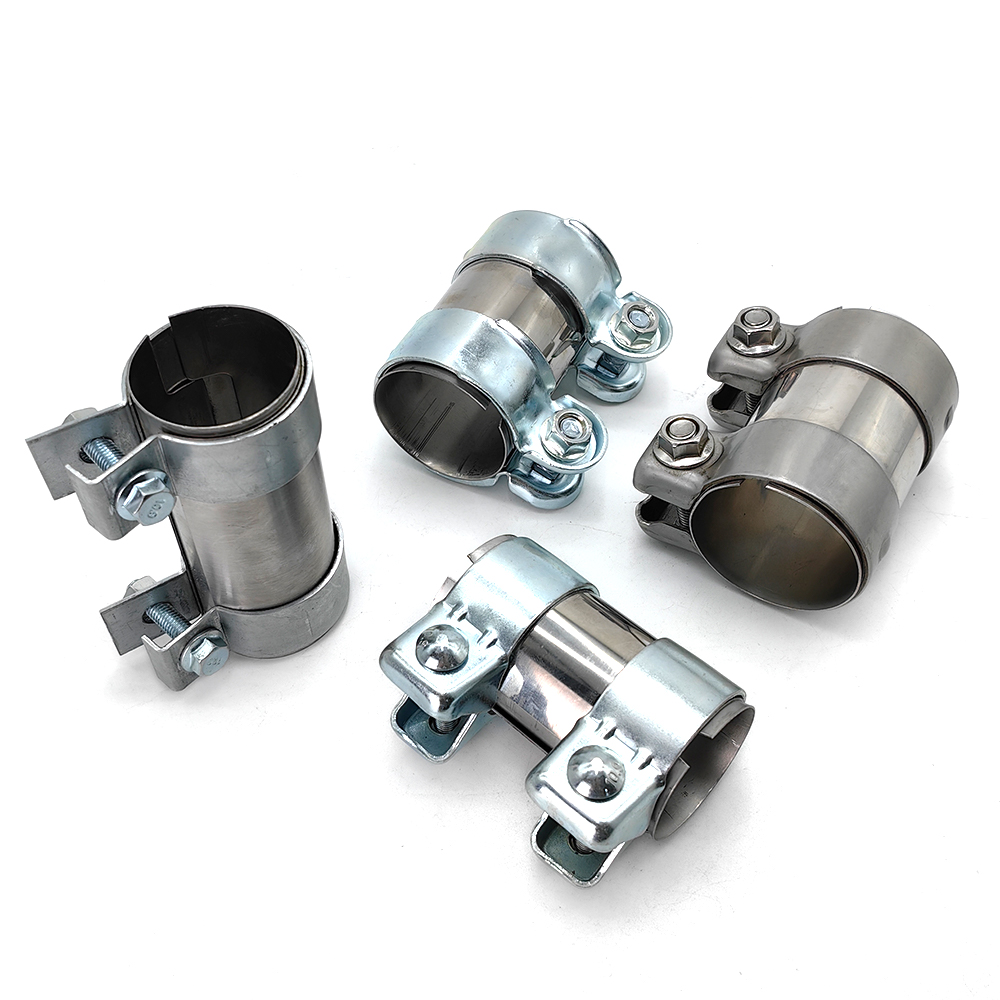

موصل الأكمام
موصل الأكمام يربط الأنابيب بنفس القطر. التثبيت بسيط: ضع الأنبوب في الكم ثم ثبته بالمشبك. السعر منخفض، جيد للإصلاح أو الاستبدال العادي. الميزة سهلة التركيب. ولكن في أنظمة التدفق العالي أو الاهتزاز، تحتاج إلى تثبيت مناسب، أو قد تتسرب أو تتفكك. موصل الكم شائع في الإصلاح، ويمكن استخدامه أيضًا للاستبدال المؤقت.
بعقب مشترك / الفرقة المشبك
هذا الموصل هو اتصال من طرف إلى طرف، وليس متداخلًا. يتم تثبيته عادة بمشبك أو شريط، اتصال قوي، ولكن يحتاج إلى تركيب أداة. من السهل إزالته، وقوي، ومناسب للتعديل أو الاستخدام عالي القوة. بالنسبة إلى DIY، قد يكون أكثر صلابة من الكم، ولكنه أكثر موثوقية.

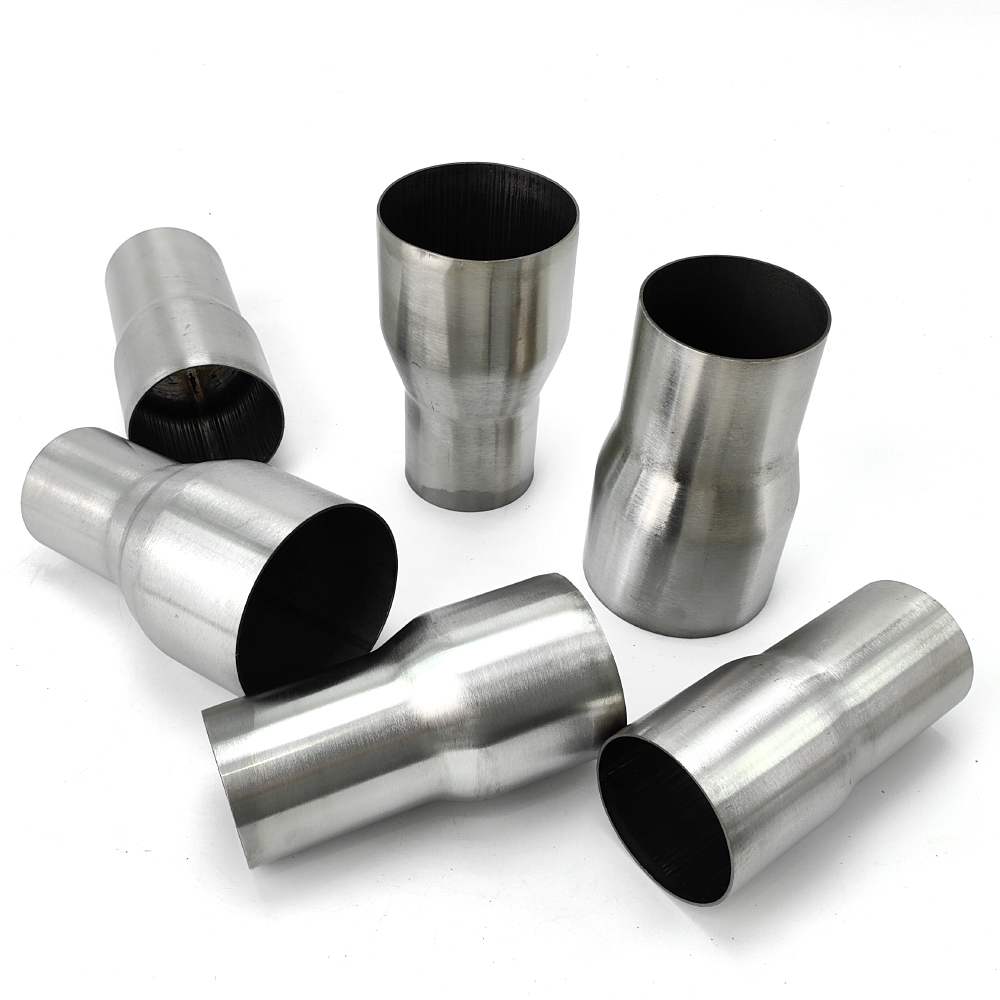

موصل المخفض
موصل المخفض يربط الأنابيب بأقطار مختلفة. على سبيل المثال، الأنبوب الرئيسي 3 بوصة، والفرع 2 بوصة، استخدم المخفض/الموسع الصحيح. يضمن اتصالاً محكمًا وعدم وجود تسرب، وأيضًا من أجل التدفق العالي. قم بالتثبيت بشكل مشابه للكم، وتحقق من تطابق الحجم، ثم قم بالتثبيت باستخدام المشبك أو اللحام.

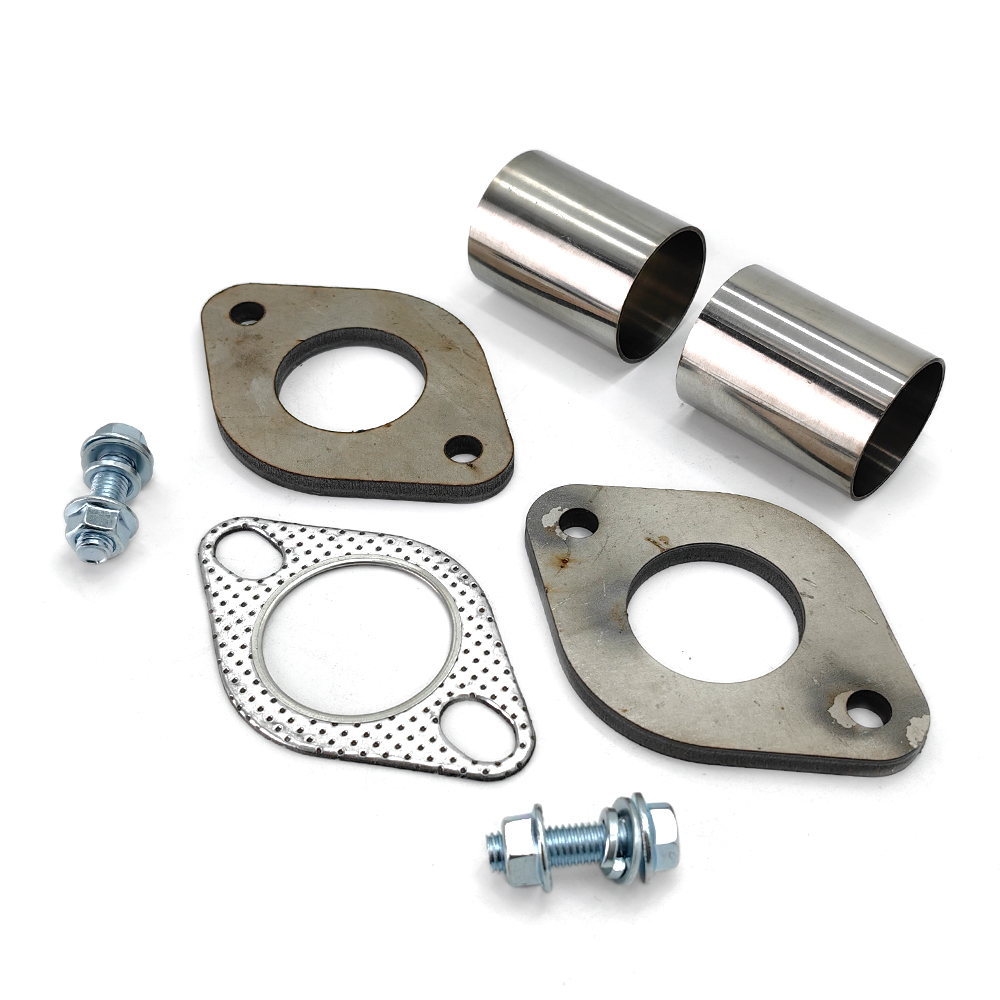

شفة / موصل طوقا
يستخدم موصل الحافة / الحشية عند الحاجة إلى الختم العالي أو الإزالة المتكررة. يتم تثبيته باستخدام البراغي والحشية، ويقاوم درجات الحرارة العالية، ويسهل فحصه أو تغييره لاحقًا. يجب أن يكون التثبيت بمحاذاة الشفة، والحشية سليمة، وشد البراغي تدريجيًا. يستخدم في أسفل المحرك، أو مشعب العادم، أو الأماكن التي تتطلب صيانة متكررة.

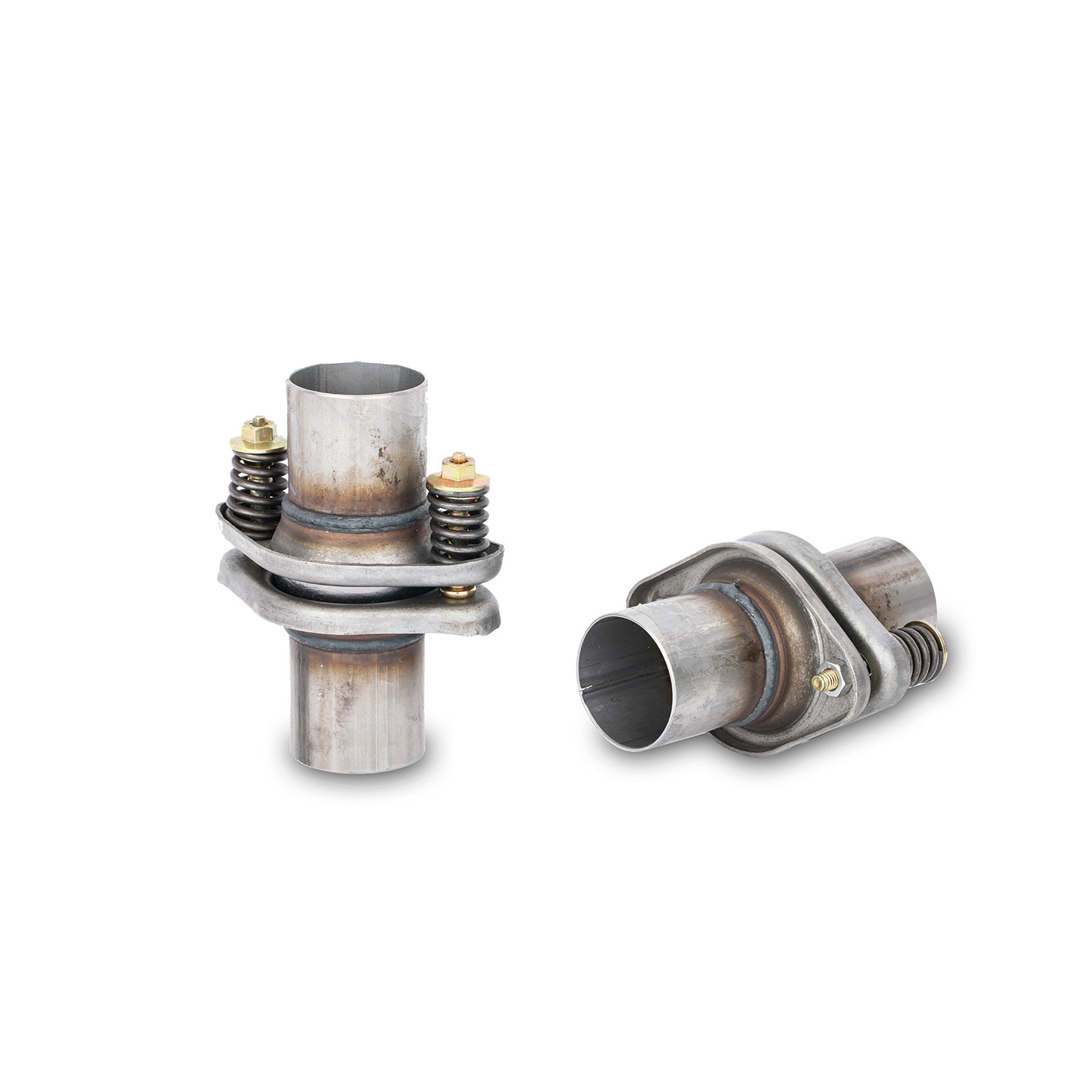

موصل الكرة / المقبس
يسمح موصل الكرة / المقبس بثني الأنبوب قليلاً، وامتصاص الاهتزاز، وتقليل الضغط. يستخدم عادة بين المحرك والأنبوب، أو حيث تحتاج زاوية الأنبوب إلى ضبط جيد. السعر أعلى ولكنه مستقر للغاية. يجب أن يضمن التثبيت ملاءمة الكرة بشكل كامل، ويتم تثبيتها باستخدام المشبك أو اللحام.

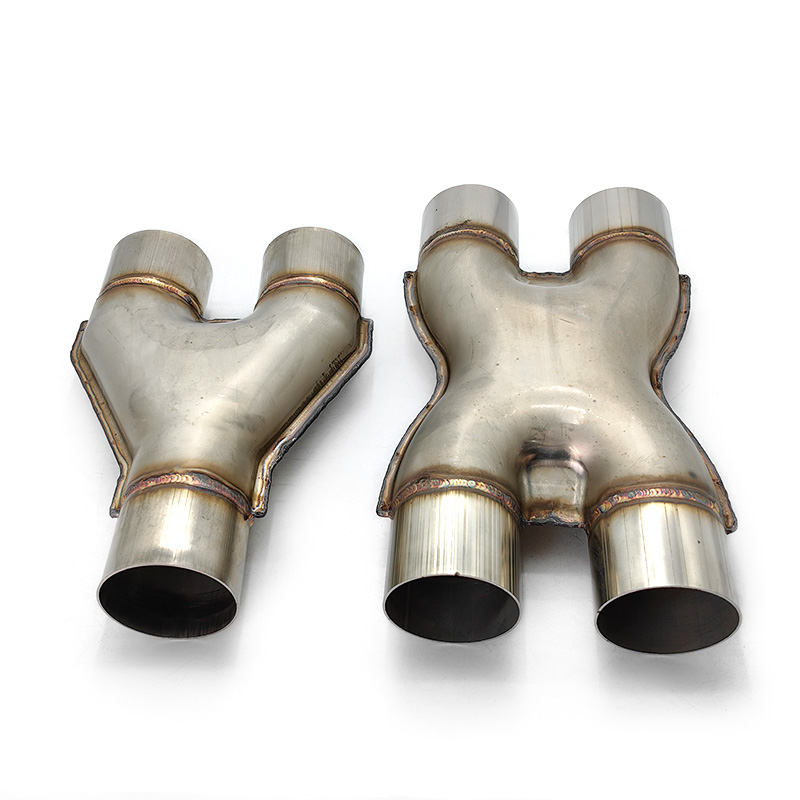

موصل X-Pipe / Y-Pipe
موصل X-Pipe / Y-Pipe يستخدم لتقسيم أو دمج تدفق العادم، وهو شائع في أنظمة الأداء. يوازن الأنبوب X التدفق بين اليسار واليمين، ويقلل الضغط الخلفي. يدمج أنبوب Y منافذ متعددة، ويحسن كفاءة العادم. يحتاج التثبيت إلى زاوية الأنبوب الصحيحة، والاتصال المسطح، والتثبيت بالمشبك أو اللحام.

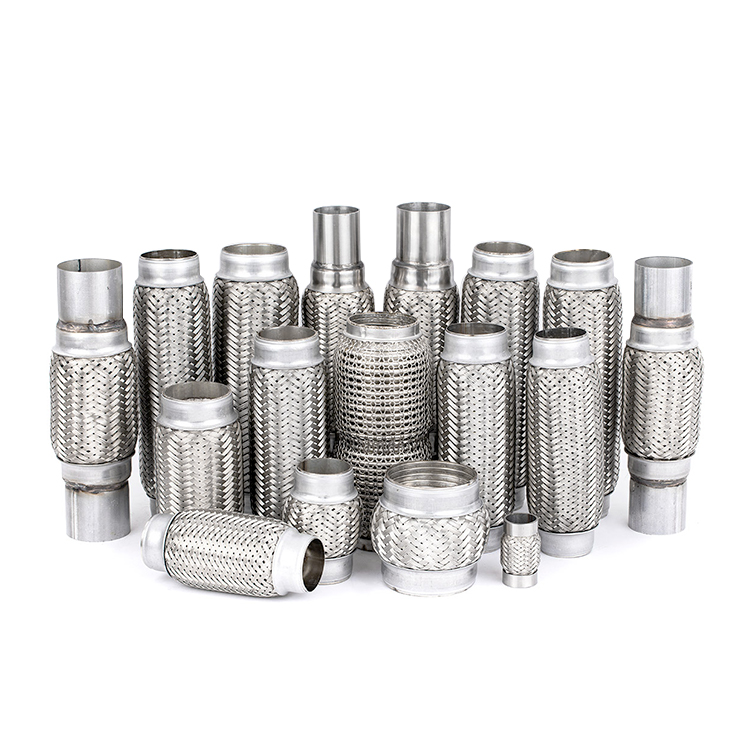

مضفر الأنابيب المرنة
عادة ما تكون الأنابيب المرنة المضفرة مصنوعة من الفولاذ المقاوم للصدأ، وهي قوية ومقاومة لدرجة الحرارة العالية ومقاومة للتآكل. يمتص اهتزازات النظام، ويقلل الرنين، ويحمي الأنابيب من الضربات الصغيرة. استخدم المحرك المصب أو منطقة الاهتزاز العالية. يجب تثبيت أطراف الأنابيب المتطابقة وتثبيتها باستخدام المشبك المناسب.

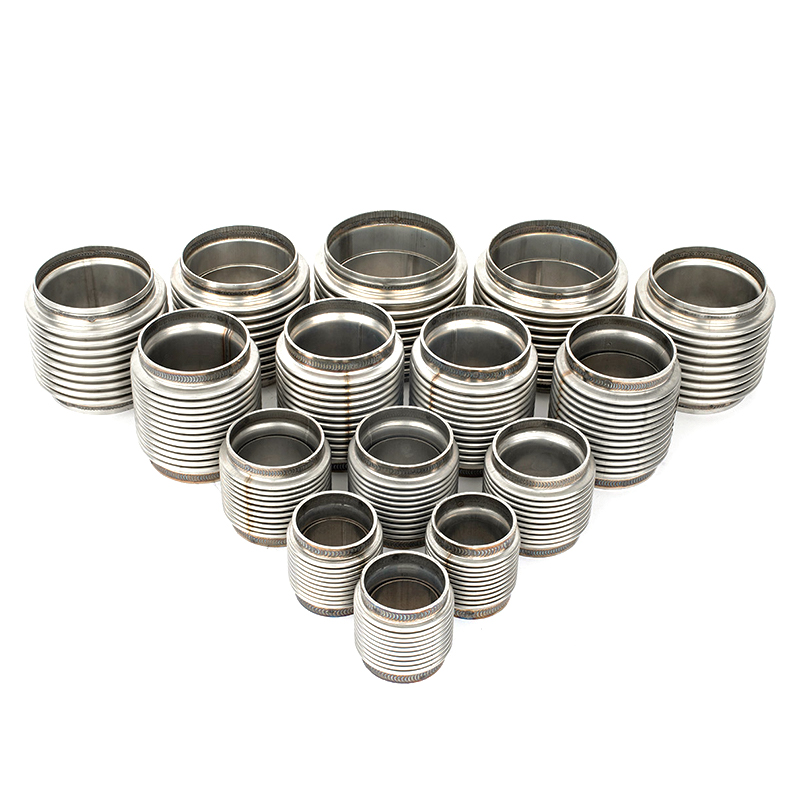

منجزات العادم
منفاخ العادم كموصل مرن يمتص الضغط الناتج عن التمدد الحراري أو الاهتزاز، ويقلل من حمل النظام، ويطيل عمر العادم. عادةً ما يتم تركيب الأنبوب الأوسط أو منطقة الانحناء، ويمكن اللحام أو استخدام المشبك. اختر وفقًا لقطر الأنبوب والمواد وبيئة الاستخدام، وتأكد من الختم الجيد ودرجة الحرارة العالية ومقاومة التآكل.
كيفية اختيار طريقة التثبيت للموصلات بدون تثبيت مدمج
بالنسبة للموصلات التي لا تحتوي على تثبيت مدمج، اختر التثبيت المناسب وفقًا لقطر الأنبوب والمواد واهتزاز النظام. المشابك هي الأكثر شيوعًا: المشبك U، المشبك ذو فترة زمنية محددة، المشبك T، المشبك الثقيل. قم بمطابقة نوع المشبك وحجمه مع الأنبوب والموصل. بالنسبة لدرجة الحرارة العالية أو التدفق العالي، قد يكون اللحام أكثر موثوقية. المفتاح هو الحفاظ على ثبات الأنبوب، ومفاصله مسطحة، وختمه بشكل جيد، والسماح بالفحص المستقبلي.
| نوع المشبك الرئيسي | نوع الاتصال | المزايا | العيوب | الملاحظات التشغيلية | المشبك Plcture | جهاز التوصيل | تم التثبيت |

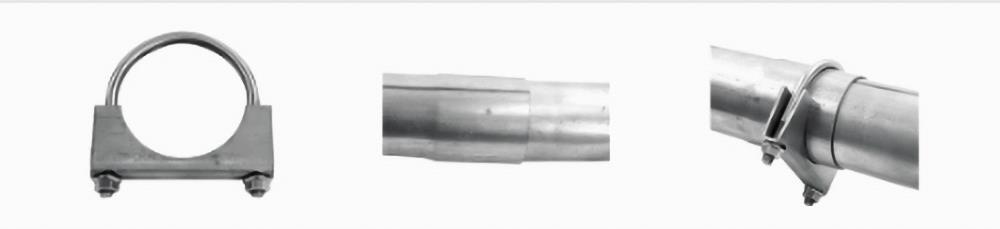

| التقليدية U السرج المشبك | اتصال ملائم للانزلاق ID-OD | اقتصادية للغاية | قابلية صيانة منخفضة | يغلق الوصلة ويمنع الانفصال عن طريق تشويه الأنبوب؛ للحصول على إغلاق كامل بزاوية 360 درجة، يلزم وجود مشبكين. |  |

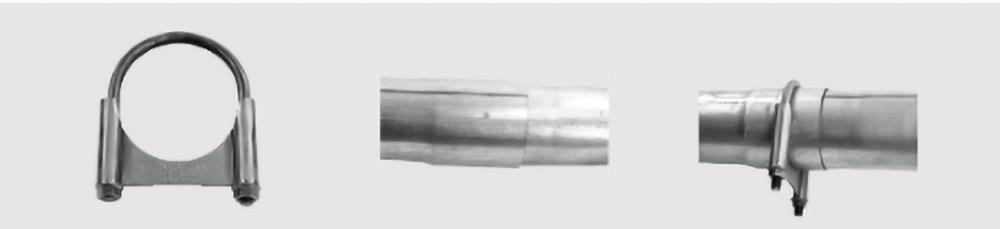

| المقصلة U السرج المشبك | اتصال ملائم للانزلاق ID-OD | فعالة من حيث التكلفة وتحسين سلامة الختم | قابلية صيانة منخفضة | يوفر إغلاقًا كاملاً بزاوية 360 درجة ويمنع الأجزاء من الانفصال عن طريق تشويه الأنبوب. |  |

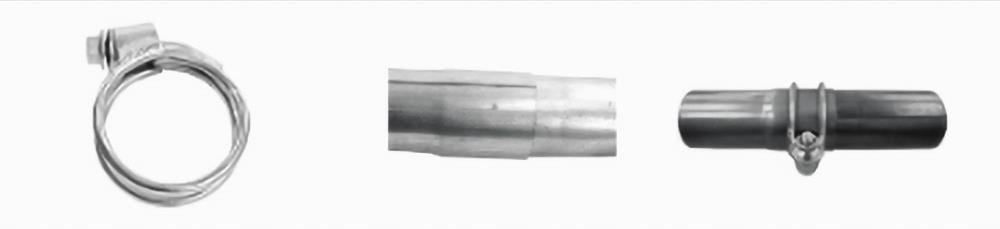

| المشبك الدائري السلكي | اتصال ملائم للانزلاق ID-OD | تعزيز أداء الختم والمتانة | قابلية صيانة منخفضة | يستخدم في المواضع منخفضة التسرب مثل أجهزة استشعار الأكسجين القريبة أو المحولات الحفازة. |  |

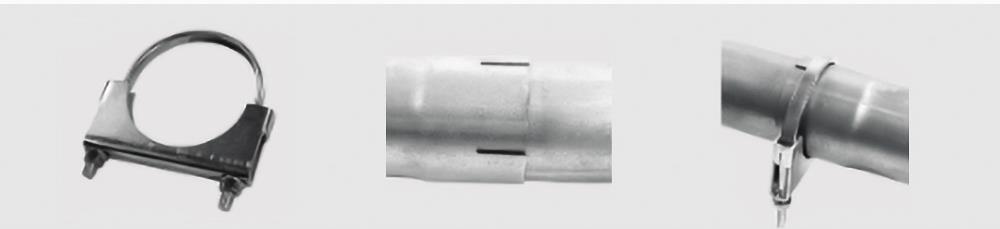

| مشبك سرج بحزام مسطح | ملائم للانزلاق ID-OD مع فتحة (فتحات) ضغط مستقيمة | إمكانية الخدمة الجيدة | يتطلب مكونات اتصال محددة | شائع في أنظمة الكروم أو الفولاذ المقاوم للصدأ التي تتضمن فتحات، على سبيل المثال، الأنابيب المكدسة. |  |

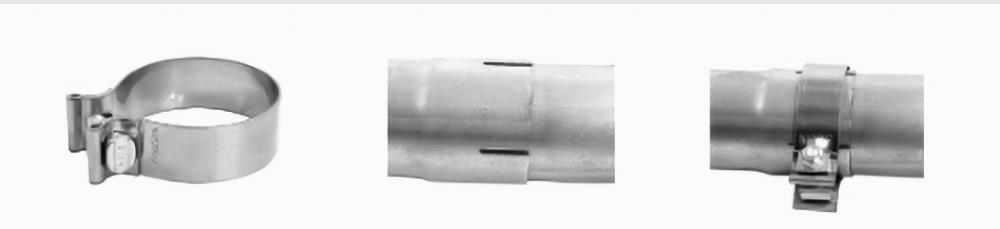

| مشبك النطاق (النطاق الضيق) | ملائم للانزلاق ID-OD مع فتحة (فتحات) ضغط مستقيمة أو 2 درجة | إمكانية الخدمة الجيدة، وطول العمر | يتطلب اتصالاً محددًا وتكلفة أعلى | غالبًا ما يستخدم في وصلات الفولاذ المقاوم للصدأ حيث من المتوقع إجراء صيانة أو إزالة في المستقبل. |  |

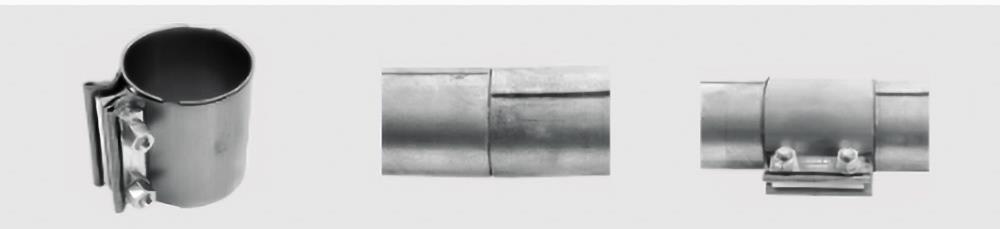

| المشبك المقرنة | اتصالات بعقب OD-OD | المتانة وتحسين جودة الختم | التكلفة المرتفعة | يستخدم بشكل أساسي في التوصيلات التناكبية المصنوعة من الفولاذ المقاوم للصدأ حيث من المتوقع تفكيكها للصيانة. |  |

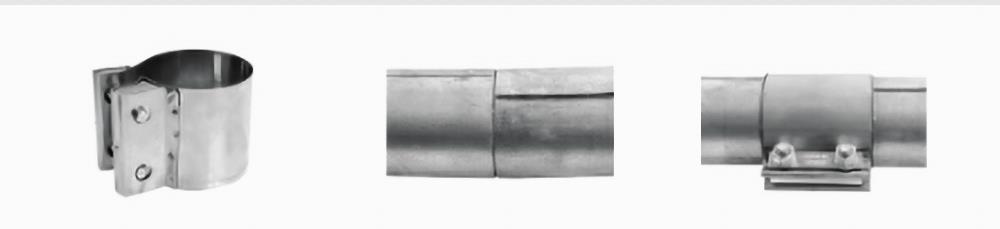

| بعقب الفرقة المشتركة المشبك | اتصالات بعقب OD-OD | إمكانية الخدمة الجيدة | عرضة للتسريبات والتكلفة المرتفعة | شائع في المركبات التجارية أو عند توصيل الأنابيب المرنة بأنابيب صلبة قياسية. |  |
| اللفة الفرقة المشتركة المشبك | تركيب ID-OD (يفضل أن يكون مع فتحة (فتحات) الضغط) | إمكانية الخدمة الجيدة | عرضة للتسريبات والتكلفة المرتفعة | غالبًا ما يستخدم في المركبات التجارية عند ربط الأنابيب القياسية بالأنابيب المرنة. |  |
| مشبك V-band | اتصال الشفاه ذات الحواف | تحسين موثوقية الختم وسهولة الصيانة والمتانة | التكلفة المرتفعة | شائع في الأنابيب السفلية للشاحن التوربيني وأقسام العادم ذات الحواف المماثلة. |  |
كيفية اختيار حجم الموصل والمواد
القياس الدقيق لقطر الأنبوب هو الخطوة الأولى. استخدم الفرجار أو الشريط الفولاذي، وقم بقياس القطر الداخلي والخارجي عند طرف الأنبوب المسطح، بدون صدأ أو أوساخ. عادة ما يكون القطر الداخلي للموصل أكبر قليلاً من القطر الخارجي للأنبوب 1-2 مم. قد يتسبب الموصل الصغير جدًا في حدوث إجهاد غير متساوٍ أو تسرب أو ضوضاء؛ قد يحتاج الموصل الكبير جدًا إلى مشبك أو لحام إضافي.
المواد: الفولاذ المقاوم للصدأ (AISI 304، 409) مقاوم للتآكل، ودرجات الحرارة العالية، ومناسب للاستخدام طويل الأمد وتحسين الأداء. الفولاذ بالألمنيوم أرخص، ويناسب الإصلاح العادي أو نظام التدفق المنخفض. موصل سميك من الفولاذ المقاوم للصدأ يزيد من الضغط والمتانة. اجمع بين قطر الأنبوب والاهتزاز ومساحة التثبيت لاختيار حجم الموصل والمواد وطريقة التثبيت للحفاظ على استقرار نظام العادم وتقليل الضوضاء وسهولة الصيانة. ساعد أيضًا في شراء الدُفعات للحفاظ على الاتساق.
الأسئلة الشائعة (الأسئلة الشائعة)
س: نماذج المركبات المختلفة أو الاحتياجات الخاصة، هل أحتاج إلى موصلات مختلفة؟
قد يختلف قطر الأنبوب والواجهة حسب الطراز، لذا حدد النوع والحجم المطابقين. إذا لم تكن متأكدًا، قم بقياس الأنبوب والموصل أولاً، ثم تحقق من الأنواع القياسية أو اتصل بنا. إذا كنت تريد موصلات مخصصة لقطر أو زاوية أو نظام معين، فيمكننا توفير حل مخصص وإنتاج دفعة واحدة.
س: بعد التثبيت، كيفية التحقق من موثوقية الموصل والتثبيت؟
تحقق من أن وصلة الأنبوب مسطحة، وقم بهز الأنبوب بلطف للتأكد من عدم ارتخائه. بعد التشغيل الساخن، شاهد التسرب أو الضوضاء. إذا لزم الأمر، استخدم مادة مانعة للتسرب ذات درجة حرارة عالية، أو حشية عالية الجودة، أو مشبك أقوى لضمان اتصال مستقر ومحكم الغلق.
س: بالنسبة للشراء بالجملة، كيف يمكن مطابقة قطر الأنبوب وحجمه ومادته بسرعة؟
قم بعمل جدول داخلي لقطر الأنبوب وحجم الموصل والمادة والنوع وطريقة التثبيت. ثم، عند الشراء على دفعات، قم بالمطابقة المباشرة، وتقليل التعديل والصيانة، والحفاظ على اتساق المنتج عبر الدُفعات.
ملخص
عند اختيار موصل أنبوب العادم، ضع في اعتبارك النوع والقطر والمواد وسيناريو الاستخدام. الأكمام جيدة للإصلاح العادي؛ بعقب/مشبك الفرقة المشتركة قوي لقوة عالية؛ المخفض / الموسع يحل قطر الأنبوب المختلف ؛ شفة/طوقا تناسب مكان الصيانة المتكررة؛ الكرة/المقبس تمتص الاهتزاز؛ تدفق عادم توازن الأنابيب X/Y؛ الأنابيب المرنة المضفرة تمتص الاهتزاز وتقاوم التآكل؛ توفر منفاخ العادم اتصالاً مرنًا. قم بالقياس بدقة، واختر المواد والحجم بشكل صحيح، واختر التثبيت الصحيح، وسيحافظ على نظام العادم مستقرًا وآمنًا وهادئًا. كما يساعد توحيد جدول الحجم/المواد وخطة التثبيت على شراء الدفعات وصيانتها وتحسين الكفاءة والموثوقية.
