مقدمة: فهم الأنابيب المرن الانترلوك
باعتباره مكونًا مهمًا في نظام العادم، يسمح أنبوب التعشيق المرن لخط الأنابيب بالحفاظ على استقرار النظام بشكل عام عندما يتعرض لمستوى معين من اهتزاز المحرك والتمدد الحراري وإزاحة التثبيت. إنه ليس مجرد أنبوب مموج مرن، ولكنه أيضًا مكون رئيسي لا يمكن تجاهله عند تصميم وصيانة نظام العادم.

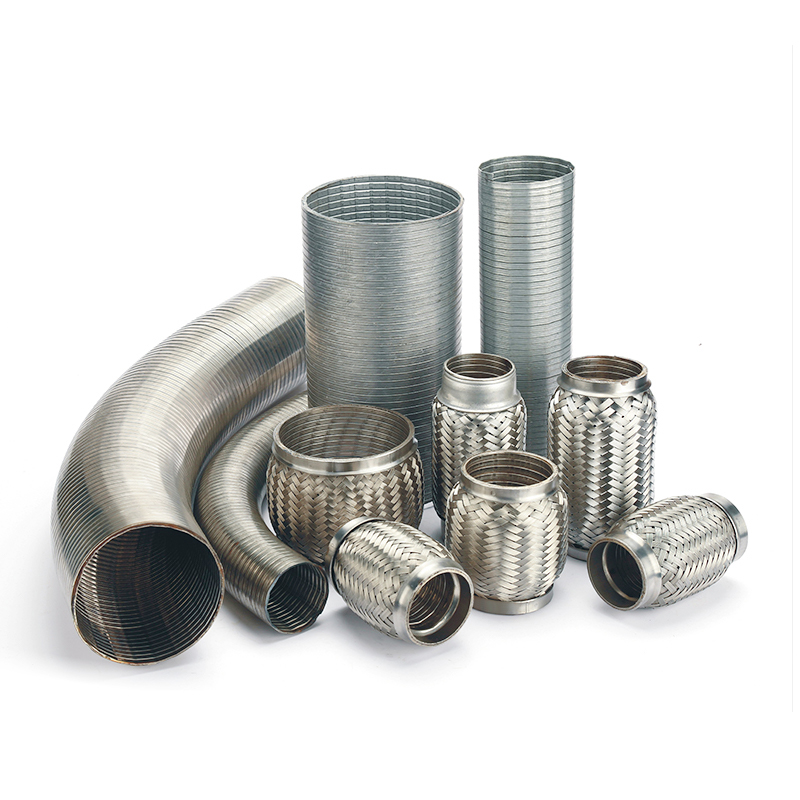

كمصنع محترف يركز على البحث والتطوير وإنتاج وصلات العادم المرنة ، تتمتع YDCT بأكثر من ثلاثين عامًا من الخبرة في التصنيع والمبيعات في منفاخ العادم المصنوع من الفولاذ المقاوم للصدأ والمنتجات ذات الصلة. من بينها، يمكن للأنابيب المرنة المتشابكة، باعتبارها واحدة من أدوات التوصيل المرنة للعادم ذات عمر الخدمة الأطول ونطاق التطبيق الأوسع، أن تلبي المتطلبات المتنوعة مثل سيارات الركاب العادية والدراجات النارية والشاحنات الثقيلة ومعدات الطاقة الصناعية وحتى التطبيقات البحرية والفضائية.
لهذا السبب، أصبح خيارًا مرجعيًا مهمًا لمعظم المشترين عند اختيار التوصيلات المرنة لأنظمة العادم، كما أنه جزء بديل شائع جدًا لتآكل العادم. بعد ذلك، سوف نقدم الخصائص الهيكلية واختيار المواد وتطبيقات أنابيب التعشيق المرنة في أنظمة العادم المختلفة بمزيد من التفصيل، لمساعدتك في الحصول على فهم أكثر شمولاً لمزاياها وإمكانية تطبيقها.

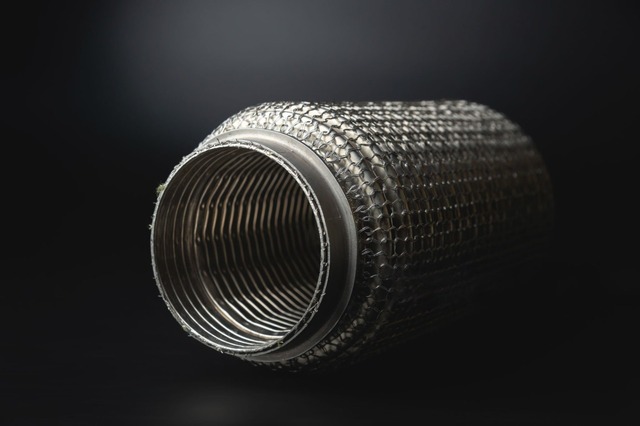

ما هو أنبوب العادم المرن
أولا، نحن بحاجة إلى فهم ما هو أنبوب العادم المرن. ببساطة، يعتبر أنبوب العادم المرن مكونًا أساسيًا لتوصيل نظام العادم وجزءًا مهمًا للحماية من التآكل. ويمكنه استيعاب الإزاحة متعددة الاتجاهات داخل النظام بشكل أفضل، وبالتالي حماية المكونات الأخرى الأكثر تكلفة من التأثر.

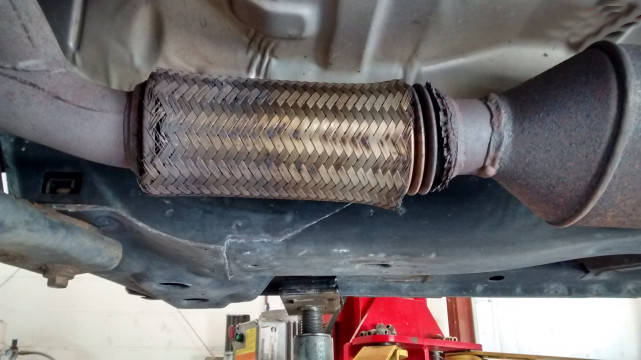

في ظل الظروف التي لا تسبب تآكلًا بيئيًا أو تأثيرًا خارجيًا أو عوامل أخرى مثل تركيز الضغط الناجم عن حوامل المحرك، يمكن عمومًا استخدام منفاخ عادم السيارة النموذجي المصنوع من الفولاذ المقاوم للصدأ لمدة تتراوح بين عشرة إلى خمسة عشر عامًا، أي ما يعادل مسافة تتراوح من 150.000 إلى 250.000 كيلومتر تقريبًا. عندما يتلف أنبوب العادم المرن، يمكنك سماع ضوضاء غير طبيعية بوضوح. في هذا الوقت، إذا لاحظت أنبوب العادم المرن أسفل السيارة، فسترى شقوقًا في منطقة الاتصال بين الشبكة المضفرة والمنفاخ في كلا الطرفين. في هذه الحالة، يجب استبدال أنبوب العادم المرن بآخر جديد.
إذا كانت لديك القدرة الأساسية على القطع واللحام، فيمكنك قياس الأبعاد المطلوبة، وشراء أنبوب مرن مناسب من متجر إصلاح محلي أو متجر عبر الإنترنت، ثم استبدال أنبوب العادم المرن بنفسك . بالنسبة لأنابيب العادم المرنة المستخدمة في مجالات التطبيقات الأخرى، فإن المبدأ هو نفسه بشكل أساسي.
هيكل ومواد أنابيب الانترلوك فليكس

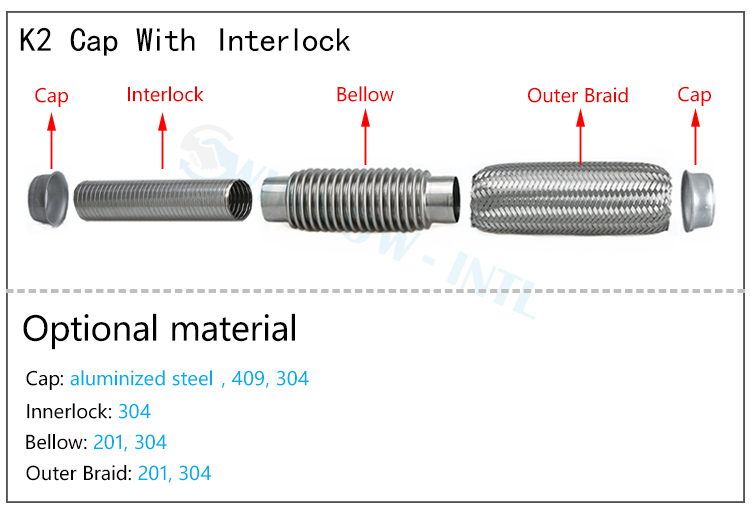

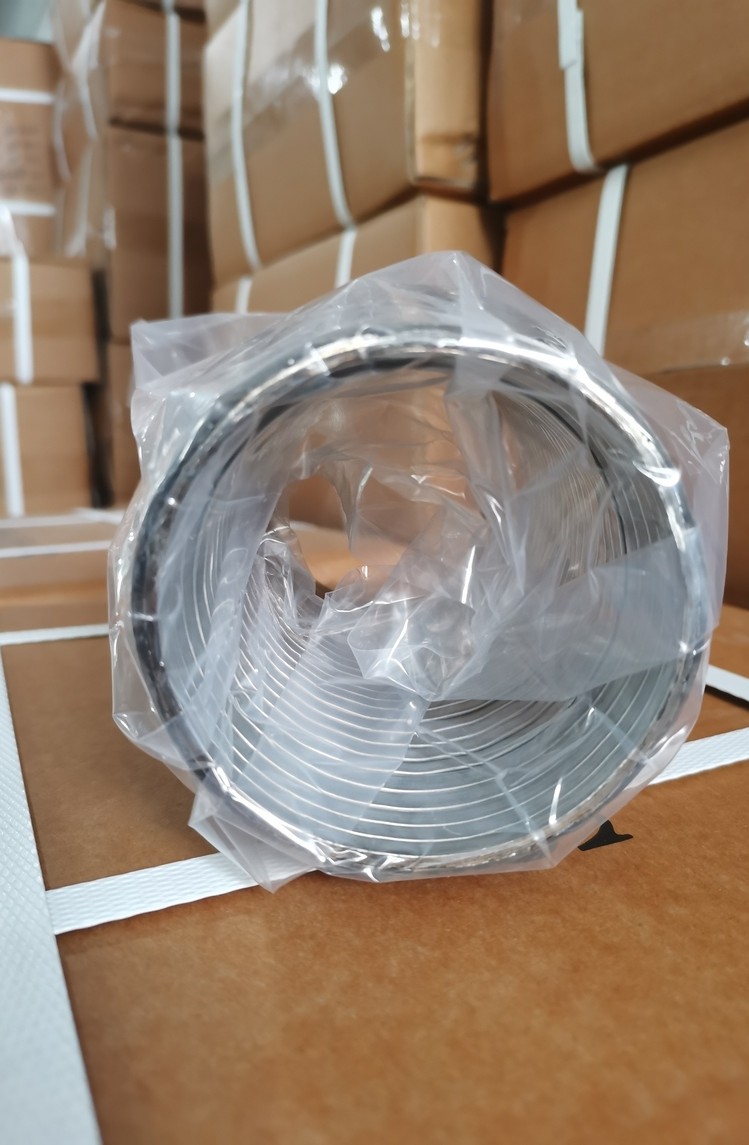

إن تصميم الأنبوب المرن المتشابك المصنوع من الفولاذ المقاوم للصدأ يشبه في الواقع تصميم المنفاخ المرن للعادم العام. تشتمل الهياكل الأساسية بشكل أساسي على المنفاخ والشبكة الخارجية المضفرة والأكمام النهائية. الفرق الأكثر أهمية هو أن شريط الفولاذ المقاوم للصدأ المناسب عالي القوة متشابك حلزونيًا من الداخل ليشكل جسم أنبوب داخلي.
لا يقلل هذا الهيكل من مقاومة التدفق والاضطراب فحسب، بل يساعد أيضًا في تقليل ضجيج العادم والاهتزاز. وفي الوقت نفسه، يمكنه تحمل درجات الحرارة المرتفعة، لأن خرطوم التعشيق يمكنه حماية طبقة المنفاخ الخارجية من التعرض المباشر لغاز العادم ذو درجة الحرارة العالية. كما أنه يمنع تراكم النفايات الجسيمية في غاز العادم في فجوات المنفاخ، وبالتالي زيادة القوة الإجمالية للأنبوب المرن وإطالة عمر الخدمة. وبطبيعة الحال، السعر أعلى نسبيا. ومع ذلك، باعتبارها شركة رائدة في تصنيع منفاخ العادم في الصين، فإن YDCT لديها نظام إنتاج أوتوماتيكي وشبه أوتوماتيكي ناضج، بأسعار تنافسية للغاية. انكم مدعوون الى الاتصال بنا لإنتاج الجملة والعرف.
المواد والأداء المشترك
نحن عادة نستخدم الفولاذ المقاوم للصدأ AISI 304 كمادة رئيسية للأنابيب المرنة المتشابكة، لأنه يتمتع بمقاومة جيدة للتآكل في البيئات ذات درجات الحرارة العالية والملوحة. وفي الوقت نفسه، نوفر أيضًا خرطوم التعشيق المرن المنفصل ، والذي يمكن تصنيعه من مواد إضافية مثل الفولاذ المقاوم للصدأ 201 أو الفولاذ المجلفن.

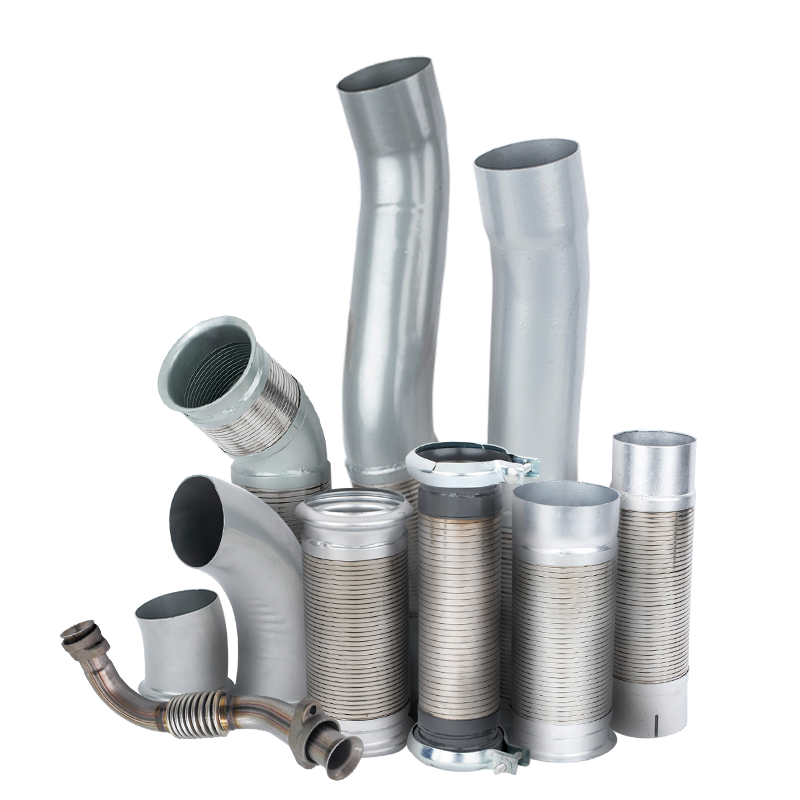

نظرًا لأن هذا النوع من خرطوم التعشيق نفسه لديه القدرة على استيعاب التمدد الحراري، فإنه غالبًا ما يستخدم في مواضع توصيل العادم في مجموعات المولدات والشاحنات الثقيلة. يمكن العثور على التطبيقات في الأنابيب المرنة OE 942 490 2019، و942 490 3119 Mercedes-Benz، بالإضافة إلى أنابيب Scania المرنة 1753639.
مبدأ العمل في نظام العادم
الاستجابة الهيكلية والمرونة
في أنظمة العادم الفعلية، لا يعد أنبوب التعشيق المرن مكونًا 'يعمل بشكل نشط'. ليس لديها آليات متحركة معقدة، ولكنها تعتمد بدلاً من ذلك على تشوه المواد والسماح الهيكلي لأداء وظيفتها. يمنع وجود هيكل التعشيق الأحمال من التركيز على نقطة تمويج واحدة، وبدلاً من ذلك يوزع الضغط تدريجيًا على طول طبقة التعشيق الحلزوني. تصبح هذه الخاصية واضحة بشكل خاص بعد عملية طويلة الأمد.
بالمقارنة مع المنفاخ العادي الذي يعتمد بشكل أكبر على الشبكة الخارجية المضفرة للحد من التشوه، فإن الأنبوب المرن المتشابك لديه طبقة داخلية تشارك بشكل مباشر في حمل الحمولة، مما يؤدي إلى حالة ضغط إجمالية أكثر توازناً. وهذا أيضًا أحد الأسباب التي تجعله أقل عرضة للمعاناة من فشل التعب المبكر أثناء الاستخدام طويل الأمد.
سكن التمدد الحراري
في ظل ظروف التشغيل المستمرة ذات درجات الحرارة المرتفعة، لا يمكن تجنب تغييرات الأبعاد في نظام العادم. يسمح الهيكل الداخلي للأنبوب المرن المتشابك بالتحكم في التمدد المحوري والضغط على جسم الأنبوب. هذه الحركة ليست حرة تمامًا، ولكنها محدودة ضمن نطاق آمن بواسطة طبقة التعشيق، وبالتالي تجنب الأحمال الإضافية على اللحامات أو الفلنجات أو أقسام الأنابيب الصلبة.
في التطبيقات العملية، تعمل هذه البنية بشكل أشبه بترك 'بدل' للنظام بدلاً من تحمل كل التشوهات. وهذا أيضًا هو سبب تثبيته عادةً في مواضع الاتصال الرئيسية بدلاً من استخدامه على أقسام الأنابيب الطويلة.
التطبيقات النموذجية
أنظمة عادم السيارات

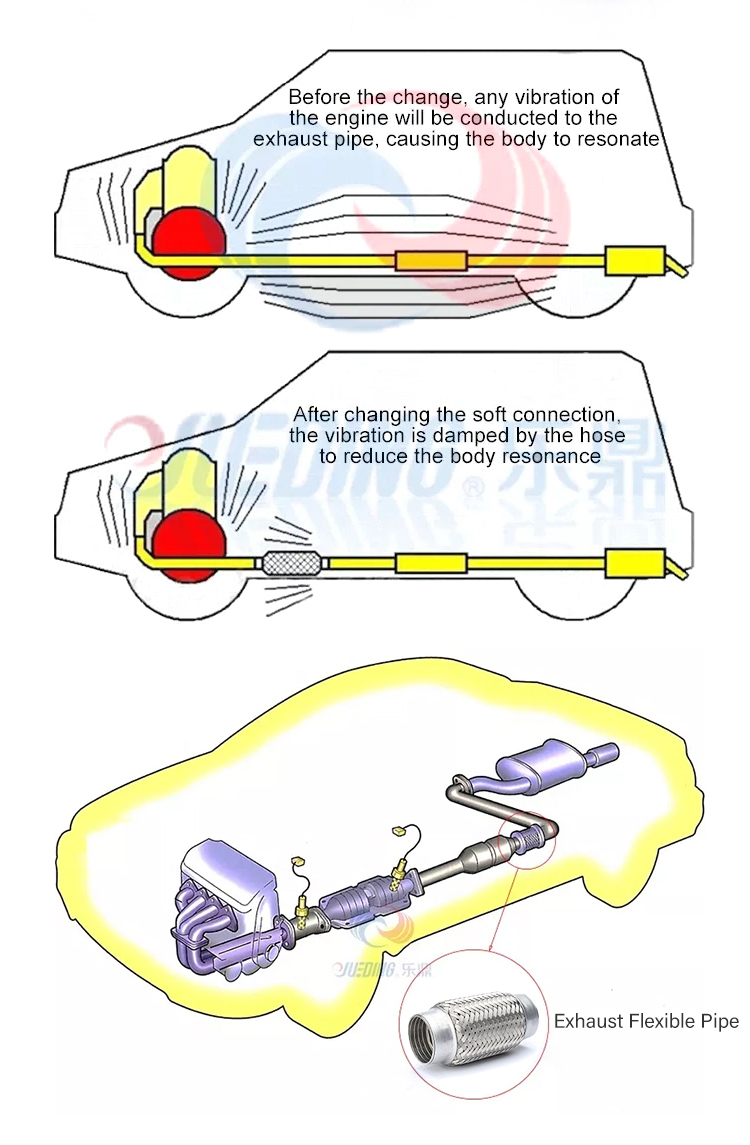

في أنظمة عادم المركبات، غالبًا ما يُنظر إلى الأنابيب المرنة المتشابكة كبديل عالي الموثوقية، خاصة في المواضع التي تتطلب عمر خدمة أطول أو تكاليف استبدال أعلى. بالمقارنة مع أنابيب العادم المرنة العادية، فإن هيكل التعشيق أقل عرضة للتعرض لانهيار الجدار الداخلي أو فشل المنفاخ في ظل ظروف درجات الحرارة العالية على المدى الطويل. لذلك، يتم اعتماده في بعض أنظمة عادم المعدات الأصلية أو قطع الغيار ذات المتطلبات العالية. بالنسبة لما بعد البيع، يتم استخدامه أيضًا بشكل شائع كجزء بديل متين لحل مشكلة الفشل المتكرر لأنابيب العادم المرنة القياسية.
خطوط الأنابيب الصناعية ودرجات الحرارة العالية
في المجالات غير المتعلقة بالمركبات، يتم التعامل مع الأنابيب المرنة المتشابكة في كثير من الأحيان على أنها مكونات اتصال هيكلية بدلاً من الأجزاء المستهلكة. في مجموعات المولدات، أو معدات الطاقة الثابتة، أو خطوط أنابيب العادم ذات درجة الحرارة العالية، تعمل الأنظمة عادة لدورات طويلة ولها تكاليف توقف عالية. في مثل هذه السيناريوهات، يتم إيلاء المزيد من الاهتمام للاستقرار على المدى الطويل والسلامة الهيكلية لمكونات الاتصال. في هذه الأنظمة، يلعب أنبوب التعشيق المرن بشكل أساسي دور 'التخزين المؤقت الهيكلي' بدلاً من كونه مكونًا يتم استبداله بشكل متكرر.
مقارنة مع أنابيب العادم المرنة الأخرى
الأنابيب المتشابكة مقابل الأنابيب المرنة المضفرة
تكمن ميزة أنابيب العادم المرنة المضفرة في هيكلها البسيط وتكلفتها المنخفضة، مما يجعلها مناسبة للأنظمة ذات درجة عالية من التقييس وظروف التشغيل المستقرة نسبيًا. ومع ذلك، في الاستخدام العملي، تعمل الشبكة المضفرة بشكل أساسي على الحد من الشكل الخارجي. بمجرد أن يعاني المنفاخ الداخلي من التعب أو الضرر المحلي، فإن عمر الخدمة الإجمالي سينخفض بسرعة.
من ناحية أخرى، تشتمل الأنابيب المتشابكة المرنة على طبقة التعشيق المعدنية الداخلية في الحامل، مما يسمح لجسم الأنبوب بالحفاظ على شكل أكثر استقرارًا أثناء التشغيل على المدى الطويل. يصبح هذا الاختلاف تدريجيًا أكثر وضوحًا في بيئات درجة الحرارة المرتفعة أو التشغيل المستمر.
الأنابيب المتشابكة مقابل الأنابيب المرنة ذات المنفاخ القياسية
يمكن أن تؤدي الأنابيب المرنة المنفاخية القياسية أداءً جيدًا على المدى القصير، ولكن في ظل التحميل المتكرر أو القوى اللامركزية، تصبح جذور التمويج نقاط ضعف بسهولة. لا يهدف تصميم التعشيق إلى استبدال هيكل المنفاخ، بل إلى تعزيزه، ومنع طبقة المنفاخ من التعرض المباشر لأقسى ظروف العمل. من منظور المنطق الهيكلي، يكون الأنبوب المرن المتشابك أقرب إلى 'المنفاخ المقوى' بدلاً من نوع منتج مختلف تمامًا.
الأحجام المشتركة والتخصيص
توفر أنابيب الانترلوك المرنة مرونة كبيرة في اختيار الحجم. تتراوح الأقطار الداخلية المشتركة من 38 مم إلى 254 مم، مع اختلاف الأقطار الخارجية قليلاً حسب التكوين الهيكلي. يتم تحديد الطول عادةً بناءً على مساحة التثبيت وتخطيط النظام.
بالإضافة إلى مجموعات الأنابيب الكاملة، يمكن أيضًا توفير وصلات تمدد منفصلة أو أنابيب داخلية متشابكة للدمج مع أقسام أنابيب العادم الموجودة. بالنسبة للأنظمة غير القياسية، يمكن تعديل سمك الجدار وعرض شريط التعشيق وتكوينات النهاية وفقًا للمتطلبات الفعلية لتناسب ظروف التثبيت والتشغيل المختلفة.
مزايا استخدام أنابيب الانترلوك فليكس
من الناحية الهيكلية، فإن السمة الرئيسية للأنبوب المرن المتشابك هي إضافة هيكل معدني داخلي يشارك في تحمل الأحمال. وهذا يجعلها أقل عرضة للفشل الناجم عن التعب الموضعي أثناء التشغيل على المدى الطويل.
وهذا يعني فترات خدمة أطول وحالة نظام أكثر استقرارًا، بدلاً من مجرد متابعة مؤشرات الأداء الأولية. في الأنظمة التي يكون فيها تقليل وقت التوقف عن العمل أو تكرار الاستبدال أو تكاليف أعمال الصيانة أمرًا مهمًا، ستصبح هذه الميزة الهيكلية واضحة تدريجيًا.
خاتمة
لا تعد أنابيب Interlock المرنة خيارًا إلزاميًا لكل نظام عادم، ولكن في السيناريوهات ذات المتطلبات الأعلى للموثوقية وعمر الخدمة، غالبًا ما تكون خيارًا أكثر تحفظًا واستقرارًا. من خلال تقديم هيكل متشابك على أساس المنفاخ التقليدي، فإن هذا النوع من المنتجات يُظهر اختلافات واضحة في السلامة الهيكلية والأداء طويل المدى. يساعدك فهم موضعها بالنسبة لأنابيب العادم المرنة العادية على اتخاذ قرارات أكثر ملاءمة عند تصميم أنظمة العادم أو استبدالها.
